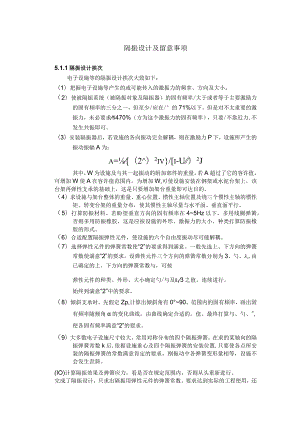

隔振设计及留意事项5.1.1隔振设计挨次电子设施等的隔振设计挨次大致如下：（1）把握电子设施等产生的或可能传入的激振力的频率、方向及大小。（2）使被隔振系统（被隔振对象及隔振器）的固有频率/大于或者等于主要激励力的固有频率的三分之一，但至少/应在/°的71%以下。但是对不太重要的激振力，未必要求470%（方为这个激振力的固有频率），只要/不靠近力,不发生共振即可。（3）安装隔振器后，若设施的各向振动完全解耦，则在激励力P下，设施所产生的振动振幅A为：a=（2）2iv/i-U）2J其中，W为设施及与其一起振动的附加部件的重量。若A超过了它的容许值，可增加W使A在容许值范围内。为增加W,可使设施安装在钢架或水泥台架上，该台架再弹性支承的基础上，这是只要增加架台重量即可达目的。（4）求设施与架台整体的重量、重心位置、惯性主轴位置及绕三个惯性主轴的惯性矩。转变台架的重量分布，使其惯性主轴尽量与水平面、垂直面平行。（5）打算防振材料。若盼望垂直方向的固有频率在45Hz以下，多用线圈弹簧，否则多用防振橡胶，这是应按设施的外形、激振力的大小、种类打算防振橡胶的形式。（6）合适配置隔振弹性元件，使设施的六个自由度振动尽可能解耦。（7）选择弹性元件的弹簧常数使“2”的要求得到满意。一般先选上、下方向的弹簧常数使满意“2”的要求。设弹性元件三个方向的弹簧常数分别为3、勺、kr,由已确定的上、下方向的弹簧常数与，可按弹性元件的种类、外形、大小确定勺/与及&r3之值，连续进行。始终到满意“2”中的要求。（8）倾斜支承时，先假定Zp,计算出倾斜角有0°90。范围内的固有频率，画出固有频率随倾角的变化曲线，由曲线确定合适的。值。最终打算与、勺、",使各固有频率满意“2”的要求。（9）大多数电子设施尺寸较大，常用对称分布的四个隔振弹簧。在求的某轴向的隔振弹簧常数k后,依据设施重心及四个隔振弹簧的安装位置,只要使各点所安装的隔振弹簧的常数满意肯定的要求，刚振动中各弹簧变形量相等，设施不会发生歪斜。(IO)计算隔振效果及弹簧应力，看是否在规定范围内，否则从头重新进行。完成了隔振设计，只求出隔振用弹性元件的弹簧常数。要求达到实际的工程使用，还得选出满意上述要求的减震器:。这我将在下一节进行争论。5.1.2设计上的留意事项允许应力变形：如前所述，对于橡胶来讲，在动态使用的状况下，由于应力一一变形的相位差，在其内部会造成积蓄，于是在机械振动疲惫的同时，会由于时间长而导致材料老化。因此，在设计防振橡胶时，要考虑橡胶部份的应力或变形，从这一点动身，需要确定一个动态疲惫寿命的基准。其详细数据示于防振橡胶,在MIT型振动试验机上，以变形作为变量进行疲惫试验的结果可以看出，增大频率，虽然会使寿命有所降低，但不及变形的影响那么明显。大致标准如下表所示。应当指出，表中容许变形是基本值，容许应力是对通常的外形系数和橡胶材料(S=O.31,G10公斤力/厘米2)的换算值而言。变形容许应力容许变形附注压缩剪切1015公斤力/厘米212公斤力/厘米215-20%20-30%使用中的最大应力或最大变形表51最小变形在考虑防振橡胶的疲惫寿命时，很重要的一点是确定最小变形值，当变形通过零值的状态时，无论是采纳哪种变形方式，疲惫寿命总是最低。因而,在设计时应留意，不要让变形过于通过变形的相互关系。当最小变形为零时,即H0="min,那就是指，在动态中变形通过零界状态。试验结果得出图4-6是以最小变形为零的状况为基准的，由图可知:在最小变形为零值时，寿命最低。与上述相反，采纳预压缩的方法可以使防振橡胶的耐久性获得大幅度的提高。因此，采用这一效应的制品是很常见10246瞄牌一跳图52疲惫寿命与圆角半径的关系圆角半径：对于两端与金属板粘着的一般防振橡胶来说，在此端面上的圆柱半径，对疲惫寿命有很大的影响。当这超过疲惫强度时，就.会发生应力集中和折裂痕等，造成疲惫寿命大幅度降低。对于圆角半径过小的状况而言，半径增大1倍，寿命几乎可提高10倍。图4-6中的试验数据揭示了这个关系。使用环境：从动态特性、耐久性、耐性变性，及加工性能作综合性能来看，作为防振橡胶以使用自然橡胶为最佳。但是，当它暴露在室外直射阳光下使用时，由于臭氧、氧和阳光的协同作用，将会加速其老化。在不受阳光照耀或者使用条件不那么苛刻的状况下使用于室外时，可以通过在表面形成惰性的薄膜来加以爱护。但是，一般在室外使用时，多采纳氯丁橡胶。作为防振橡胶材料，氯丁胶的地位仅次于自然橡胶。当要求耐油时，多采纳氯丁或丁腊橡胶。但是，问题是耐热性，在有用上温度限制在80%,超过这个温度，将会产生不行逆的化学变化，故不能使用。此外，低温限制在30左右。超过这个界限，宜用金属弹簧。在低温下发生的虽是可逆变化，但是其特性的变化还是很大的:。从上述状况看，在制造防振橡胶时，当然应当选择适合于其使用环境的材料，用作防振橡胶的橡胶材料的特性。
