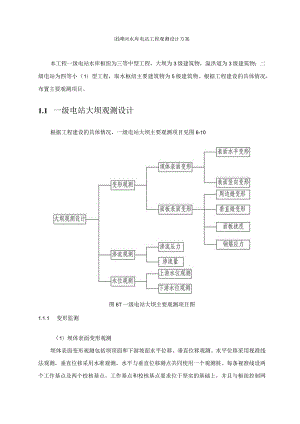

团滩河水库电站工程观测设计方案本工程一级电站水库枢纽为三等中型工程，大坝为3级建筑物，溢洪道为3级建筑物；二级电站为四等小（1）型工程，取水枢纽主要建筑物为5级建筑物。根据工程建设的具体情况，布置主要观测项目。1.1 一级电站大坝观测设计根据工程建设的具体情况，一级电站大坝主要观测项目见图6-10图6T一级电站大坝主要观测项目图1.1.1 变形监测（1）坝体表面变形观测坝体表面变形观测包括坝顶面和下游坡面水平位移、垂直位移观测。水平位移采用视准线法观测，垂直位移采用水准观测。水平与垂直位移测点共同使用一个观测桩。每条视准线设两个工作基点及两个校核基点。工作基点和校核基点要求位于坚实的基础上，并且与枢纽控制网相连，便于对其进行校核。在坝顶和下游边坡上布置了视准线4条，共14个测点、8个工作基点、8个校核基点。4条视准线有1条位于坝顶，距坝轴线的距离为坝上5.5m（高程482m）；另外4条视准线位于坝下游坡,距坝轴线的距离分别为39.7m（高程459m）、73.9m（高程436m）和106.7m（高程414m）。（2）面板表面变形观测面板表面变形观测包括面板周边缝、垂直缝和挠度观测。周边缝采用三向测缝计，垂直缝采用二向测缝计监测。面板挠度采用斜坡测斜仪测定。面板中钢筋应力用钢筋计来测定。设计共安设三向测缝计6个，均布置于水库运行时面板切向、沉陷、张拉变形较大的部位。根据面板垂直缝计算结果，面板垂直缝有拉有压，总体而言，靠近两岸垂直缝为拉缝，河床部位面板垂直缝基本为压缝。对垂直缝的监测，共安设二向测缝计3个，均布置于水库运行时面板张拉变形较大的部位。斜坡测斜仪共安设3个，均布置于河床部位面板上。钢筋计设置3个均布置于面板中。11.2渗流监测渗流监测包括渗透压力观测和渗流量观测两部分。（1）渗透压力观测渗透压力采用振弦式孔隙水压力计进行观测。渗透压力观测主要包括坝基河床底部渗透压力观测和坝肩绕坝渗流渗透压力观测。本工程坝体渗流压力和坝基渗流压力观测在坝0+119.00处布设1个横断面,共埋设了8支渗压计。在坝体渗流压力观测横断面上布设3条观测铅直线。第1条位于坝轴线上游438.Om高程下（即轴0-030.Om处），第2条位于坝轴线上418.Om高程下，第3条位于坝轴线下游408.Om高程下（即轴0+030.OOm处）。每一铅直线布设1个测点，高程为计算的最低浸润线以下1m。观测采用振弦式孔隙水压力计，其量程为计算的最高浸润线减最低浸润线加3m0坝基渗流压力观测测点在观测横断面上布设5个，除上游第1点布置在防渗帷幕中心线后10.Om处（即轴0-090.5m处）和下游最后一点位于排水棱体上游坡与坝基的交点竖直线上（即轴0÷099.Om处）外，其余布置于坝体渗流压力观测铅直点下。观测采用振弦式孔隙水压力计，其量程为IoOm。（2）渗流量观测渗流量采用设在坝下游的不锈钢三角量水堰进行量测，共设量水堰1个。1. 1.3水库水位观测上游库水位观测与进水口前水位观测相结合，采用电测水位计量测，下游库水位观测设于下游量水堰处，采用水尺测量。1.2 一级电站溢洪道观测一级电站溢洪道为3级建筑物，溢洪道监测项目的确定，应根据本工程建设的具体情况，布置必要的观测项目，力求简化。具体项目如下：（1）水位尺2只，布置在闸室及消力池边墙；（2）流速仪2只，布置在进口和出口适当位置；（3）下泄流量观测仪1只；（4）三角量水堰1只，用于观测底板下渗漏量。1.3 引水系统观测引水建筑物观测，检修及运行管理。（1）变形观测在两级电站的引水隧洞分别布置6个观测断面布置多点位移计观测围岩变形情况，每一个断面设置4个观测点，分别为洞顶和洞底位置。（2）应力观测两级电站的隧洞应力观测位置主要选择在各类围岩的典型断面，与变形观测的洞段位置相同，每断面设置4个观测点，分别为洞顶和洞底位置。应力观测仪器选择差动电阻应力计，共计48个。1.4 厂区观测设计1.4.1 位移监测两级电站的地面厂房均建在软基础上，其沉陷变形和位移量较大。厂房变形及位移均直接关系到厂房的安全运行，故分别在两级电站厂房四个边角及厂房下游边中部各设一个测点，共10个测点，工作基点建在两边山坡上，采用数字水准仪DNA03和全站仪监测其变形。1.4.2 水位监测在两级电站地面厂房尾水出口尾水边墙上设一水尺，监测尾水位变化情况。6.6主要工程量一级电站挡水建筑物主要工程量见表6-74O一级电站溢洪道主要工程量见表6-75O一级电站放空洞主要工程量见表6-76o一级电站进水口主要工程量见表6-77o一级电站引水隧洞主要工程量见表6-78o一级电站调压室主要工程量见表6-79o一级电站压力管道主要工程量见表6-80o一级电站厂区主要工程量见表6-810一级电站库区凉水井滑坡治理工程量见表6-82o二级电站取水枢纽主要工程量见表6-83o二级电站引水隧洞（渠道）主要工程量见表6-84。二级电站前池主要工程量见表6-85o二级电站压力管道主要工程量见表6-86o二级电站厂区主要工程量见表6-87o主要观测工程量见表6-88o表6-74序号项目单位数量备注1土方开挖万m32.872明挖石方万m34.663M7.5浆砌块石m31704碾压堆石万m377.195止水铜片m22806橡胶止水带m13707混凝土m3103308钢筋制安t5399锚筋(25mm,L=4.2m)(/根8.1/50010帷幕灌浆m7240H固结灌浆m254012空钻进尺m72013检查孔m72414碎石垫层m3370一级电站溢洪道主要工程量表表6-75编号项目单位数量备注1土方开挖m3IlOOO2石方开挖mj545003土石回填m,145004C20碎ra,2400底板5C25碎m'3600底板6C25碎m32500闸墩7C20碎m312500边墙8C20埋石碎m113009C25碎m3110交通桥10钢筋t18011碎石ra115012士工布mj145013沥青杉木板m2150014橡胶止水带ID270015钻100排水孔m550一级电站放空洞主要工程量汇总表编号项目单位数量备注1明挖土方11)3962明挖石方IB31063M7.5浆砌块石护坡m3144C15碎封堵体m32635C25碎镇墩m396C15防护险m3160钢管外表面防水7C25消力坎m3468放水钢管中700t1.15长92.6m,壁厚6=8mm一级电站进水口工程量表表6-77项目单位数量土方开挖m34750石方开挖m31990石方洞挖m3570井挖石方m31200C15碎砌块石in3390M7.5浆砌块石m330C20喷险m350C20碎m1080C25二期碎m360固结灌浆m330回填灌浆m2360止水m12025锚杆根120中6钢筋网t2钢筋制安t25一级电站引水隧洞工程量表表6-78项目单位数量洞挖石方m321760C20碎m32880C20喷碎m31520回填灌浆m24810固结灌浆m200022锚杆（每根长2m）根10206钢筋网t3.4钢筋制安t76.1止水m2640一级电站调压室工程量表项目单位数量土方开挖m32280石方开挖m3980井挖石方m32950C20m3780C20喷磴m3150固结灌浆m12025锚杆（每根长3m）根150中6钢筋网t0.5钢筋制安t18.8止水m20一级电站压力管道主要工程量表表6-80序号项目单位数量1土方明挖Dl330202石方明挖IB31503石方洞挖m314504砂卵石回填m34505C15碎镇墩m34206地下埋管C20微膨胀碎回填m39507C15碎回填m38758C15碎砌块石河堤m34809喷C20碎m3201025砂浆锚杆孔4811固结灌浆m296012回填灌浆m219013接触灌浆Dl22014钢筋制安t1515板材tkq=-Ll="335一级电站厂区主要工程量表序号项目名称单位数Q1发电机层以上主厂房建筑面积m2359.32副厂房建筑面积IYl2632.33河道清淤m2350604石方开挖n,9505砂卵石开挖IYl3301()6砂卵石回填m331207主厂房地坪以下基础C20校n,670墙体C20碎IYl3260楼板C25碎m3105梁C25碎m345二期C25碎IYl3540一期C20碎m3480积水井C20碎nV208尾水道及尾水箱涵C20砂尾水道边堵m350C20碎尾水道底板m3120C20碎尾水道顶板m,180C15砂闸墩m,275C25碎尾水箱涵m3900C25碎检修平台m,10C25砂门槽二期砂H?159轨道t710C15砂砌块石（河堤、挡土墙）m,206011钢筋制安t160一级电站库区凉水井滑坡治理工程量表表6-82编号工程项目及材料名称单位数量备注1滑坡体土石方削坡挖方m3223809.02河床死水位下土石方自然回填m3223809.03移民还房m21000.0移民5户4临时征地m253000.05排水沟土方开挖m3533.0排水沟长度977m6M5水泥砂浆砌排水沟页岩砖m394.07现浇排水沟C15混凝土垫层100厚m382.08排水沟1：2水泥砂浆抹面m21410.0二级电站取水枢纽工程量表表6-83项目单位数量备注翻板闸坝粘土隔水层m:l60土方开挖m34040砂卵石开挖m31220石方开挖m33200砂卵石夯填m13600C20碎m31260抛填大块石m32600C20二期碎m:l10碎石垫层m:l310C25碎m340C15埋石砂m113590C35抗冲耐磨碎m3830砂垫层ma310C15碎ma1030M7.5浆砌块石护坡m:l250钢筋制安t5土工布m2130100UPVC排水管m580沉沙池土方开挖m34840砂卵石开挖m32160石方开挖ma2040抛填大块石m3180砂卵石夯填m3360C15埋石碎m33250C20碎ma250C20二期研m33粘土隔水层m340土工布m250M7.5浆砌块石m500100UPVC排水管m200800混凝土预制管m210C25砂m320钢筋制安t2二级电站引水隧洞（渠道）工程量表表6-84项目单位隧洞渠道明挖土方m34902370明挖石方m32301140洞挖石方m3114980C15碎底板m34480110C20喷碎m3310C15碎边墙m39810C15碎顶拱m310370C20砂边墙m3290C20砂顶拱m331022锚杆（每根长2m）根3780中6钢筋网t15.2钢筋制安t64.54.4M7.5浆砌块石m32850MlO水泥砂浆抹面m21670土石回填m32040C2O碎盖板m319()止水m6640碎石m3700二级电站前池工程量表表6-85项目单位数量土方开挖m39320石方开挖m33990C15碎（底板）m31740C15碎（前墙）m3540C20硬边墙m3270C20喷碎m380M7.5浆砌块石m33220C20钢筋碎胸墙m340C25二期诠m330土石回填m3250025锚杆（每根长3m）根13066钢筋网t1钢筋制安t3.5中500排沙管m70中200冲水管m50止水m100二级电站压力钢管主要工程量表表6-86项目单位数量石方明挖m37500土方明挖3m2600砂卵石明挖mi1000土石回填m33700镇墩C15碎m31150支墩C15碎460埋管段C15钢筋碎3m2320M7.5浆砌块石3m1830钢筋制安t20板材重量t500(Q235C)二级电站厂区主要工程量表表6-87序号项目名称单位数量1发电机层以上主厂房建筑面积m2359.32副厂房建筑面积m2632.33土方明挖m38904砂卵石开挖m589205石方明挖m517806砂卵石回填H?75007主厂房地坪以下基础C20碎m3850墙体C20碎m3340楼板C25碎m3105梁C25碎m545二期C25碎m3702一期C20碎m3620积水井C20碎m3208尾水道及尾水箱涵C20碎尾水道边墙m370C20碎尾水道底板H?130C20碎尾水道顶板m3190C15砂闸墩m3220C25碎尾水箱涵m3480C25碎检修平台m310C25碎门槽二期碎m3159轨道t710C15碎砌块石（河堤、挡土墙）m3596011钢筋制安t150主要观测仪器及设备汇总表表6-88编号项目名称单位数量备注1水位尺支172自记水位计支13自记雨量计支14自记温度计支15测点个486工作基点个87校核基点个88经纬仪个19自动安平水准仪台210全站仪台111水平位移观测视牌套212三向测缝计支6CF-40GY13二向测缝计支3CF-40GY14钢筋计个315斜坡测斜仪支3BC-IO16孔隙水压力计支8振弦式17差动电阻应力计个4818量水堰个219温度计个120流速仪支221下泄流量观测仪支122振弦读数仪台1VW-I23集线箱套1MJ-2024水工专用电缆m250025测缝计外保护钢管m150026孔隙水压力计内保护塑料管m100027强制对中归心底盘个328固定觇标个429活动规标个2
