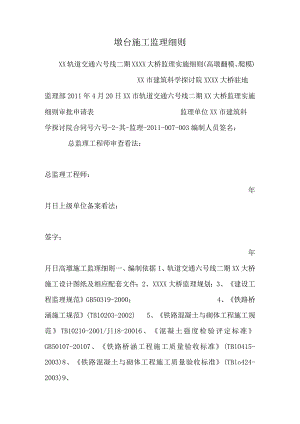

墩台施工监理细则.docx

墩台施工监理细则XX轨道交通六号线二期XXXX大桥监理实施细则(高墩翻模、爬模)XX市建筑科学探讨院XXXX大桥驻地监理部2011年4月20日XX市轨道交通六号线二期XX大桥监理实施细则审批申请表监理单位XX市建筑科学探讨院合同号六号-2-其-监理-2011-007-003编制人员签名：总监理工程师审查看法：总监理工程师：年月日上级单位备案看法：签字：年月日高墩施工监理细则一、编制依据1、轨道交通六号线二期XX大桥施工设计图纸及相应配套文件；2、XXXX大桥监理规划；3、建设工程监理规范GB50319-2000；4、铁路桥涵施工规范(TB10203-2002)5、铁路混凝土与砌体工程施工规范TB10210-2001/Jl18-20016、混凝土强度检验评定标准GB50107-20107、铁路桥涵工程施工质量验收标准(TBlO415-2003)8、铁路混凝土与砌体工程施工质量验收标准(TBlo424-2003)9、铁路砂工程施工质量验收补充标准(铁建设2005160号)10、建设工程施工质量验收统一标准GB50300-200111、建设工程文件归档整理规范GB/T50328-200112、混凝土外加剂应用技术规范GB50119-200313、钢筋焊接及验收规程JGJI8-200314、钢筋机械连接技术规范(JGJl07-2010)15、一般混凝土协作比设计规程JGJ55-201116、城市轨道交通工程测量规范GB50308-200817、XX市轨道交通总公司编制的施工测量技术管理规定二、工程简介XX市轻轨交通六号线二期XXXX大桥为轻轨专用斜拉桥，全桥长1250m,其中主桥跨径布置为60+135+250+135÷60m,为双塔双索面体系斜拉桥。主梁为单箱室混凝土箱梁，塔梁固结，梁宽15m,梁高3.5mo引桥为连续箱梁，梁高3.5m,PKP8、P9、PlKP12处墩梁固结，南引桥一联(A(TP2),245m；北引桥三联(P7>10,Pl(TPI3,P13A16),分别为360m,360m,350mo本桥P4、P5为主塔，塔柱高分别为178m、179.5m,索塔为钢筋碎菱形桥塔，包括墩柱、下塔柱、中塔柱和上塔柱，其中墩柱和下塔柱砂强度等级为C50,中塔柱和上塔柱碎强度等级为C55,斜拉索均锚固于上塔柱，锚固段索间距2.2m,采纳混凝土齿板锚固于上塔柱箱室的梗掖处，锚固区段设置环向预应力。索塔内
