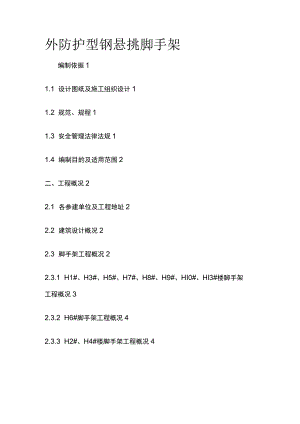

外防护型钢悬挑脚手架.docx

外防护型钢悬挑脚手架编制依据11.1 设计图纸及施工组织设计11.2 规范、规程11.3 安全管理法律法规11.4 编制目的及适用范围2二、工程概况22.1 各参建单位及工程地址22.2 建筑设计概况22.3 脚手架工程概况22.3.1 H1#、H3#、H5#、H7#、H8#、H9#、HI0#、Hl3#楼脚手架工程概况32.3.2 H6#脚手架工程概况42.3.3 H2#、H4#楼脚手架工程概况42.3.4 Hl1#、Hl2#楼脚手架工程概况52.4 施工重难点分析5三、施工部署63.1 工期安排63.2 劳动组织及职责分工63.2.1 组织机构63.2.2 管理层负责人及岗位职责63.2.3 工人数量及分工7四、施工准备74.1 技术准备74.2 现场准备74.3 材料准备84.4 试验准备8五、脚手架设计85.1脚手架体系的选择81.1.1 脚手架布杆设计91.1.2 脚手架连墙件设计95.3 脚手架基础处理95.4 脚手架布置图95.4.1 HLH8、HI0#楼楼脚手架布置图95.4.2 H2、H4#楼脚手架布置图115.4.3 H3、H5、H7sH9#楼脚手架布置图135.4.4 H6#楼脚手架布置图145.4.7 Hl2#楼脚手架布置图165.4.8 Hl3#楼脚手架布置图175.5 脚手架与结构拉结设计195.6 脚手架出入口及上人斜道设计195.7 施工电梯及卸料平台处架体设计195.8 悬挑型钢设计205.10 脚手架构造要求25六、脚手架搭设、使用与拆除276.1 施工流程276.2 脚手架搭设286.2.1 立杆设置286.2.2 纵横向水平杆搭设296.2.3 连墙件设置296.3 脚手架验收306.3.1 脚手架验收时间306.3.2 脚手架验收内容306.4 脚手架使用要求306.5 脚手架拆除31七、季节性及绿色施工措施327.1 季节性施工措施327.2 绿色施工措施32八、安全、质量保障措施328.1 组织保证体系328.2 技术保障措施338.3 质量保障措施338.4 安全保障措施34九、应急救援预案359.1 应急组织机构359.2 各组职责359.3 安全应急救援联系电话369.4 应急准备措施369.5 应急准备措施要点379.6 应急响应措施379.7 应急预案管理流程389.8 应急医疗路线图389.9 应急物资准备399.10 预案管理与评审改进内容409.11 应急总结与奖惩40十、计算书40一、编制依据1.1设计图纸及施工组织设计序号名称出图时间1地下室顶板模板及板配筋平面图2020.082H1H13#楼各层结构平面图（板、梁配筋平面）2020.083HlH13#楼层建筑平面图2020.084结构设计总说明2020.081.2规范、规程序号类别名称编号1国家建筑结构荷载规范GB50009-20122钢管脚手架扣件GB15831-20063建筑施工脚手架安全技术统一标准GB51210-20164安全网GB5725-20095钢结构设计规范GB50017-20036钢结构工程施工质量验收规范GB50205-20017混凝土结构设计规范GB50010-20108施工现场消防安全技术规程GB50720-20119行业建筑施工临时支撑结构技术规范JGJ300-201310建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑机械使用安全技术规程JGJ33-201212施工现场临时用电安全技术规范JGJ46-200513建筑施工高处作业安全技术规范JGJ80-201613安全管理法律法规序号类别名称编号1国家建筑工程安全生产管理条例国务院393号令2特种作业人员安全技术培训考核管理规定国家安全生产监督管理总局令第30号3生产安全事故应急预案管理办法国家安全生产监督管理总局令第17号4生产经营单位安全生产事故应急预案编制导则GB/T29639-20135危险性较大的分部分项工程安全管理规定住建部令第37号行业建筑施工安全检查标准JGJ59-20111.4编制目的及适用范围本工程地上单体数量多，小高层8-10层；多层住宅4层；多层商业3-5层；幼儿园、学术报告厅3层，根据整体施工部署，01地块小高层13栋肥槽施工晚于主体结构施工，因此L10#西侧、2#楼东西南三侧、3、5、7、11#楼东侧、4、8#楼东西两侧、6#楼西侧、9#楼东南两侧、12#楼西北两侧、13#楼东北两侧采用悬挑架，其余采用落地式双排脚手架施工。为了确保外防护悬挑架施工顺利进行，保障施工过程的安全性和合规性，特编制本方案指导现场施工。二、工程概况2.1 各参建单位及工程地址工程名称高级知识分子住宅园项目东区一期建设单位三亚高知园房地产有限公司设计单位深圳市博万建筑设计事务所（普通合伙）监理单位上海同济工程项目管理咨询有限公司施工单位中建一局集团第一建筑有限公司工程地址三亚市吉阳区吉阳镇落笔洞片区南侧位置2.2 建筑设计概况用地总面积80000m2总建筑面积2.3 万m2建筑用途住宅、商业、办公、幼儿园建筑类别二类/（住宅建筑）Ol地块地上单体13栋地下层数1层2.3 脚手架工程概况本工程01地块地上共分为13栋单体，整体平面布置如下图所示。图2-3-101地块地上单体平面布置图2.3.1 H1#、H3#、H5#、H7#、H8#、H9#、H10#.Hl3#楼脚手架工程概况H1#、H3#、H5#、H7#、H8#、H9#、HI0#、Hl3#楼地上结构高度为32m,地上共10层,标准层层高为2.9m,标准层面积426Irf左右。分别从L2层、L7层搭设型钢悬挑架，脚手架平面布置图具体如下图。其中Ll外防护架从地下室顶板搭设双排落地脚手架,具体做法详见落地脚手架专项施工方案图2-3-1H1#脚手架搭设平面示意图2.3.2 H6#脚手架工程概况H6#楼栋地上结构高度为28.6m,地上共9层，标准层层高为2.9m,标准层面积665Irf左右。从L2、L7层搭设型钢悬挑架，具体如下图所示。其中Ll外防护架从地下室顶板搭设双排落地脚手架。图2-3-2H6#楼脚手架搭设平面示意图2.3.3 H2#、H4#楼脚手架工程概况H2#、H4#楼栋地上结构高度为31.5m,地上共10层，标准层层高为2.9m,标准层面积665m左右。图2-3-3H2#、H4#楼脚手架搭设平面示意图2.3.4 Hll#、HI2#楼脚手架工程概况Hll#、HI2#楼栋地上结构高度为23.2m,地上共8层，标准层层高为2.9m。图2-3-4HI1#楼栋脚手架搭设平面示意图2.4 施工重难点分析根据本工程建筑结构特点，外防护型钢悬挑施工脚手架施工重难点分析如下表所小。表2-4-1外防护型钢悬挑脚手架施工重难点分析序号重难点分析应对措施1Ol地块H1H6#楼从首层开始采用叠合板悬挑脚手架需在板内锚固，与常规悬挑工字钢锚固不同，需特殊处理。拟采用两种方式进行认证取舍，L在首层顶板浇筑后，进行钻孔；2、锚固在现浇部分（8cm）板内。Ol地块H1H13从二层板、七层板开始悬挑脚手架，分两次悬挑，最大悬挑高度为14.5米。3屋面层较标准层外立面挑1米，脚手架需在屋面层特殊处理改变脚手架，增加斜撑作为防护使用，尽量不与悬挑脚手架发生关系。4项目地处沿海地带，风速较大，且会面临台风风险。悬挑型钢架存在向上倾覆风险。为了确保悬挑型钢架安全,设置拉结钢丝绳,防止悬挑型钢架向上倾覆,同时连墙件三、施工部署3.1 工期安排按照整体施工部署以及现场实际施工进度，各施工部位悬挑脚手架搭设进度计划统计如下表所示。表3-1-1各部位脚手架搭设进度计划统计表序号施工部位开始搭设时间搭设前置条件拆除时间拆除前置条件1H1#H6#楼型钢悬挑脚手架2020年11月12日1.l层楼板施工完成2021年6月30日外立面施工完成2H7#H13#楼型钢悬挑脚手架Ll层楼板施工完成2021年7月30日外立面施工完成3.2 劳动组织及职责分工3.2.1 组织机构根据项目人员特定，为了确保外防护悬挑型钢脚手架施工方案的编制、实施、验收与改进等工作落实到位，特建立涵盖项目负责人至施工班组的全员管理组织架构，并明确各岗位职责。3.2.2 管理层负责人及诣位职责项目管理层负责人及其岗位职责安排如下表所示。表3-2-1管理层负责人及岗位职责统计序号姓名项目职务岗位职责靖军辉项目经理全面负责管理工作和人员调配，确定外防护脚手架整体施工部署，定期对外防护脚手架进行检查，确保搭设质量、施工方案等满足要求。2郑志伟生产经理全面负责施工现场生产管理工作。合理部署脚手架方案的实施工作，及时调配现场施工资源，确保各项措施落实到位。3刘浩总工程师全面负责工程的技术管理工作。论证防护脚手架方案的可行性，对脚手架方案进行审查，确保现场施工按照方案实施。韩裕安全总监负责施工过程中的安全与文明施工管理。负责脚手架方案编制符合安全管理要求，对现场脚手架实施情况进行检查，确保现场施工符合安全管理要求。5白文强物资主管负责钢管、密目网等相关材料的进场验收以及收料、发料工作。6周旭光技术部经理负责脚手架方案的编制以及技术交底、及时跟进现场脚手架的施工，对遇到的问题出具相应的技术解决方案。7耿利昌质检员负责脚手架施工质量检查，并履行对监理的各项报验工作。8王全龙工程部经理负责生产管理人员的工作安排和生产计划的落实实施。负责现场施工资源及劳动力的调配管理。负责组织架体验收并对班组进行安全技术交底。9王鹏试验员负责钢管、扣件、密目网等材料的取样复试工作。3.2.3 工人数量及分工脚手架搭设作业人员必须经过培训I,并取得建筑施工脚手架特种作业操作资格证书后方可上岗。其他相关施工人员应掌握相应的专业知识和技能。各班组所需各工种工人数量统计如下表所示。表3-2-3各班组工人数量统计序号班组工种人数1外脚手架专职安全员1个2架子工30人3杂工15人信号工班组信号工2人四、施工准备技术准备1.熟悉施工图纸、编制施工方案。核对材料进场清单，做好施工前准备。2、施工人员进入现场之前，必须进行三级安全教育和相应考核。考核合格人员办理进场手续，方可上岗操作，脚手架施工人员每月进行一次安全教育，提高安全意识，防止安全隐患。3、施工前由项目技术部统一进行技术交底。对外架搭设规划及方法进行详细交底，确保现场施工顺利进行。4.1 现场准备外防护脚手架搭设施工前，现场应确保材料提前到场，并堆放在合理位置。搭设脚手架所需钢管、钢管扣件、钢梁等周转材料需按施工部位提前进场，堆放整齐备用。材料进场后，按照物资采购供应程序操作，确保进场材料的质量。扣件式钢管、扣件等材料进场应有产品合格证、生产许可证、质量检验报告，并由现场物资主管、质量总监或质量工程师对材料的尺寸、表面质量和外形进行检查验收，并由监理随机见证取样抽取送法定专业检测机构进行复试。不合格物资严禁进场使用。4.4 试验准备根据三亚建筑材料送检指南相关安全防护用品送样指南，各材料送检标准如下表示（下表材料统计包括外防护落地式双排脚手架材料）。表4-4-1材料抽样送检数量统计序号材料检测项目取样要求1钢管拉伸性能、弯曲性能、截面尺寸（外径、壁厚）每批取样两段，每段钢管长50cm,单批重量不超过50t2钢管脚手架扣件扣件外观、扣件扭力与巨试压、扣件抗滑性能、扣件抗破坏性能、扣件扭转刚度性能、扣件抗拉性能、底座抗压性能20个5密目式安全立网规格尺寸、网目密度、耐贯穿性、耐冲击性16张6安全平网规格尺寸、网目形状及边长、质量、绳结构、系绳间距及长度、筋绳间距、耐冲击性能16张五、脚手架设计5.1 脚手架体系的选择综合考虑安全、使用性能、经济适用等因素，本工程脚手架选用原则如下：1、所有外防护架均为双排脚手架，架体选用扣件式钢管架体；2、双排脚手架立杆纵距不超过1500mm,横距控制为900mm,步距不超过1800mm;3、架体连墙件采用在楼面板内预埋钢管形式，连墙件水平间距不得大于3跨，竖向间距不得大于2步，采用矩形布置；4、架体外侧立面，整个长度和高度上连续设置剪刀撑；剪刀撑与地面倾角为45。60。；每道剪刀撑宽度不应小于4跨，且不应小于6mo5.2 脚手架方案设计5.2.1 脚手架布杆设计根据本工程特点，各楼栋型钢悬挑脚手架方案设计参数统计如下表所示。表5-2-1各楼栋脚手架方案设计参数序号楼栋形式主要设计参数（mm）搭设高度/m步距立杆横距立杆纵距1H1#楼型钢悬挑脚手架18009001500最大悬挑高度为14.5m2型钢悬挑脚手架180090015003H3#、H5#楼型钢悬挑脚手架180090015004H6#楼型钢悬挑脚手架180015005H7#、H9#楼型钢悬挑架180090015006H8#、Hl0#楼型钢悬挑脚手架180090015007H12楼型钢悬挑脚手架180090015008Hl3#楼型钢悬挑脚手架180090015005.2.2 脚手架连墙件设计由于本工程地处沿海地带，地面粗糙度为B类，且基本风压值较大，连墙件距离为一步两跨。5.3 脚手架基础处理本工程型钢悬挑脚手架位于相应楼层楼板。各层楼板主要结构设计概况统计如下表所示。表5-3-1脚手架基础楼板概况序号部位板厚主要梁截面设计承载力116#楼IF楼层板140mm（8090mm现浇部分）200×550恒载和活载均为2.5kNm2713#楼IF楼层板140mm150mm200×550恒载和活载均为2.5kNm25.4 脚手架布置图5.4.1 Hl.H8、HI0#楼楼脚手架布置图H1#、H8、Hl0#楼楼地上结构高度为32m,内侧立杆纵距1500mm,横距为900mm,步距为1800mm,距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.3.1,工字钢布置图和剖面图如下：图5-4-1HLH8、Hl0#楼悬挑工字钢布置图图5-4-2HLH8、Hl0#楼剖面图5.4.2 H2、H4#楼脚手架布置图H2、H4#楼地上结构高度为32m,内侧立杆纵距1500mm,横距为900mm,步距为1800mm,距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.3.3,工字钢布置图和剖面图如下：图5-4-3H2、H4#楼悬挑工字钢布置图图5-4-4H2、H4#楼剖面图5.4.3 H3、H5、H7、H9#楼脚手架布置图H3、H5、H7、H9、H11#楼地上结构高度为32m,内侧立杆纵距1500mm横距为90Omm步距为180Omm距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.3.1,工字钢布置图和剖面图如下：图5-4-5H3、H5、H7、H9#、Hl1#楼悬挑工字钢布置图图5-4-6H3、H5、H7、H9#、Hl5#楼剖面图5.4.4 H6#楼脚手架布置图H6#楼地上结构高度为29.1m,内侧立杆纵距1500mm,横距为900mm,步距为1800mm,距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.3.2，工字钢布置图和剖面图如下：图5-4-7H6#楼悬挑工字钢布置图图5-4-8H6#楼剖面图5.4.7 Hl2#楼脚手架布置图HI2#楼地上结构高度为32m,内侧立杆纵距1500mm,横距为900mm,步距为1800mm,距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.34,工字钢布置图和剖面图如下：图5-4-9Hl2#楼悬挑工字钢布置图图5-4-10HI2#楼剖面图5.4.8 HI3#楼脚手架布置图HI3#楼地上结构高度为32m,内侧立杆纵距1500mm,横距为900mm,步距为1800mm,距离结构板边线为250、350mm（2、7层）400、700（3层以上）。平面布置同2.34,工字钢布置图和剖面图如下：图5-4-9Hl3#楼悬挑工字钢布置图图5-4-10Hl3#楼剖面图5.5 脚手架与结构拉结设计本工程脚手架连墙件最大间距按照1步2跨设置,具体设计详见本方案5.2.2节。根据本工程结构概况，层高为2.9m,所以每层均需设置连墙件。连墙件采用预埋钢管形式，钢管下埋深度不小于100mm。同时,连墙件距离主节点不应大于300mm,由于目前连墙件设置在楼板处,当距离主节点大于300mm时，应调整预埋钢管的高度，确保连墙件距离主节点间距控制在300mm范围以内,当立杆高度大于700mm时，采用节点2做法。具体做法详下图所示，各架体连墙件平面布置详各架体平面及剖面图。连墙件纵向大样连墙件平面图图5-5-1连墙件布置做法大样图图5-5-2连墙件立杆大于700mm时节点做法大样5.6 脚手架出入口及上人斜道设计各楼栋脚手架出入口及上人斜道设计详见外防护落地脚手架安全专项施工方案。5.7 施工电梯及卸料平台处架体设计各楼栋卸料平台处架体设计详见外防护落地脚手架安全专项施工方案。5.8 悬挑型钢设计本工程悬挑脚手架型钢尺寸为16#轻型工字钢,截面尺寸为160815x7.8（高X翼缘宽X腹板厚X翼缘厚），材质为Q235Bo根据本工程结构特点，悬挑型钢直接放置在楼板结构上，通过预埋地锚进行固定。在立杆位置焊接L=100,C25钢筋棍，增强立杆稳定性。1.类型1悬挑型钢设计当悬挑型钢放置在楼板上时，立杆距离结构板边线为400mm,做法大样分别如下图所示。图5-8-1立杆距离板边线40Omm型钢做法大样图图5-8-2吊环以及地锚做法大样图图5-8-3立杆距离板边线40Omm型钢布置立面图说明：上图中吊环与型钢、钢筋棍与型钢之间采用围焊连接，焊缝高度不小于6mmo5.9 脚手架防护设计本工程架体防护施工主要涉及钢笆网铺设、外立面密目网防护、水平兜网防护、脚手板设置等工序，各工序要求如下所述。1、钢笆网铺设根据整体施工部署，本工程作业层采用钢笆网进行防护，作业层满铺钢笆网。每栋单体备料3层钢笆网根据作业层的上移,钢笆网相应周转。为了便于钢笆网固定，采用纵向水平杆固定在横向水平杆之上的架体搭设方式，且作业层纵向水平杆布置3道。钢笆网采用铁丝与架体大横杆连接固定，固定点间距为330x33Omm。具体做法如下图所示。图5-9-1钢笆网立面布置图图5-9-2钢笆网铺设平面图2、悬挑架兜底硬防护设计首道型钢悬挑架应设置兜底硬防护，兜底硬防护采用满铺木跳板形式。3、水平兜网设置根据建筑施工高处作业安全技术规程JGJ80-2016要求以及结合本工程特点，水平兜网竖向设置间距不超过3层，各楼栋水平兜网设置层统计如下表所示。序号楼栋水平兜网设置层1H1-H13#1.4、L7水平兜网采用L56m大眼网材料，当立杆距离结构边线不超过200mm时，水平兜网通过扎丝固定在大横杆上，扎丝间距不大于500mm,水平兜网外侧一端通过扎丝固定在大横杆上，内侧一端通过楼板预埋钢筋棍规定，扎丝及钢筋棍间距不超过500mm,且水平兜网必须封严。具体做法如下图所示。图5-9-3水平兜网设置大样4、外立面防护(1)根据集团公司CI要求，架体外立面采用密目网进行防护，密目网设置在脚手架内侧，采用扎丝满扣绑扎固定。单块密目网尺寸为L86mo(2)为了保持架体美观，横杆露出架体外立面长度为100mm,长度尽量统一。(3)逐层设置一道200mm高警示带，固定于立杆外侧，且每层在架体夕M则悬挂楼层提示牌。图5-9-4警示带大样(4)脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警÷H-不用。图5-9-5型钢悬挑脚手架外立面效果示意图(5)第一道悬挑工字钢外侧及上下面均采用废木板及木方封闭，其中外侧及底部需涂刷红白相间色,色条宽度200mm,倾斜45。，封闭方法如下图所示。图5-9-6悬挑型钢布置图5、操作层拦腰杆防护设计由于本工程脚手架步距为1800mm为了确保施工安全，操作层应在中间搭设拦腰横杆。具体做法如下图所示。图5-9-6操作层拦腰杆设置6、脚手架立杆顶端应高出屋面上端L5m,且顶层应在中部设置拦腰横杆,具体做法如下图所示。图5-9-10脚手架顶部拦腰横杆设置大样5.10脚手架构造要求1.扫地杆设置纵向扫地杆应用直角扣件固定在距底部200mm处的立杆上,横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。脚手架立杆基础不在同一高度上时，必须将高处纵向扫地杆向低处延长两跨与立杆固定，高彳氐差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo2、立杆设置立杆采用对接扣件连接，相邻立杆的接头位置错开布置在不同的步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离应大于500mm;与相近大横杆的距离不宜大于步距的1/3,立杆与大横杆必须用直角扣件扣紧，不得隔步或遗漏。为保证立杆接头错开，起步立杆采用6m杆与4m杆交替放置。立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。3、大横杆设置大横杆设置在立杆内侧与立杆用直角扣件扣紧，不得遗漏。大横杆接长应采用对接扣件连接或搭接；接头与相邻立杆距离500mm。相邻两根大横杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的l3o4、小横杆设置主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。作业层小横杆间距不大于100Omm,且每跨架子内要保证最少有三根小横杆。底部扫地杆处,小横杆搭设在大横杆下面；由于本工程采用钢笆网防护，所以操作层小横杆也应搭设在大横杆下侧。5、剪刀撑设置(1)每道剪刀撑跨越立杆的根数为5根，宽度不小于4跨，且不小于6m,剪刀撑与地面的倾斜角在4560。之间。(2)双排架高度小于24m,除在外侧立面的两端外，中间每隔1215m设置一道剪刀撑，并应由底至顶连续设置。东侧多排架高度超过24m,应全立面设置连续剪刀撑。(3)剪刀撑斜杆的接头必须采用搭接方法进行连接,搭接长度100cm,并且不少于3个扣件。剪刀撑斜杆应用旋转扣件固定在立杆上，旋转扣件的中心线距主节点的距离不大于150mm。端部扣件盖板边缘主杆端的距离不应小于100mmo(4)横向斜撑在拐角部位设置，中间每隔6跨设置一道。6、大横杆转换设置当卸料平台钢丝绳等设施与脚手架大横杆冲突时，大横杆可在冲突位置截断，但应在相应区域按照洞口处理方式增设斜杆，具体做法如下图所ZJ×o图5-10-2大横杆转换设置7、悬挑型钢抗台风兜起措施由于项目位于沿海地带，主体结构施工阶段有可能会经历台风，为了悬挑型钢脚手架在台风期间朝上兜起，应采取抗台风兜起措施。本项措施应在台风来临前施工完成。图5-10-3悬挑型钢抗台风兜起钢丝绳设置大样六、脚手架搭设、使用与拆除6.1 施工流程由于架体施工涉及立杆定位、连墙件预埋、型钢地锚及埋件预埋等多项工序施工，为了确保脚手架施工顺利进行，保证后期架体的美观性、适用性，架体施工流程及注意事项如下图所示。图6-1-1脚手架施工流程6.2 脚手架搭设立杆设置1.脚手架搭设前，根据各立杆位置进行定位放线。2、在立杆所在位置设置垫块，垫块截面尺寸不小于50mm×200mm,垫块应准确地放在定位线上。3、开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后再拆除。4、脚手架立杆采用对接扣件接长，底部立杆采用4m和6m不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，各接头中心至主节点的距离不宜大于步距的1/3,以保证脚手架的整体性。5、脚手架设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距钢管底部200mm处的立杆上,横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。6、立杆的垂直度偏差应控制在总架高的1/200以内。6.2.1 纵横向水平杆搭设1、纵向水平杆设置在立杆内侧，单根杆长度不应小于3跨。纵向水平杆一般采用对接扣件连接，对接接头应交错布置，相邻纵向水平杆的接头不应设置在同步或同跨内，水平方向错开距离不应小于500mm,各接头中心至主节点的距离不应大于纵距的l3o图6-2-1纵向水平杆对接接头布置2、木跳板作为脚手板时，纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。钢笆网作为脚手板时，横向水平杆作为纵向水平杆的支座。3、木跳板作为脚手板时，作业层上非主节点处的横向水平杆根据木跳板需要等间距设置，最大间距不应大于纵距的l2o横向水平杆两端均应采用直角扣件固定在纵向水平杆上。钢笆网作为脚手板时，需在操作层中央增加一根纵向水平杆，采用直角扣件固定在横向水平杆上。4、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。5、纵向水平杆应四周交圈设置，并用直角扣件与内外角部立杆固定。连墙件设置1.连墙件做法详见本方案5.5节;2、连墙件间距详见本方案5.2.2节;3、连墙件在靠近主节点处设置,偏离主节点的距离不应大于300mm,优先采矩形布置。4、连墙件中的杆件应呈水平设置，如不能水平设置，应向脚手架一端下斜连接。5、脚手架下部暂时不能设置连墙件时应搭设抛撑防止倾覆，抛撑采用通长杆件，用旋转扣件固定在脚手架上，与水平面倾角为45。60。，连接点中心至主节点的距离不大于300mmo6.3 脚手架验收63.1脚手架验收时间脚手架的验收和日常检查要在以下情况下进行，检查合格后，方允许使用或继续使用：1、搭设完毕后。2、施工中中途停止使用超过15天，在重新使用之前。3、在受到暴风或大雨、地震等强力因素作用之后。4、在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。6.3.2脚手架验收内容1.脚手架地基必须坚实，无积水，符合标准要求。2、脚手架立杆垂直度1/300,且同时控制其最大垂直偏差值：当脚手架高度20m时不大于50mm当脚手架高度20m时不大于75mmo3、纵向大横杆的水平偏差应1/250,且全架长的水平偏差值不大于50mmo4、脚手架的节点连接须安全可靠，其中扣件的拧紧程度控制在扭力矩在4065Nm之间。脚手架搭设完毕后，需经项目监理单位、安全部、工程部、质量部、技术部共同验收合格后方可使用。脚手架使用要求1.作业层每lm2架面上实用的施工荷载人、材、机FF得超过3kNm2o模板施工时待模板调整完毕后，斜支撑不得支撑于挑架。2、作业人员在架上的最大作业高度以可进行正常操作为度。禁止在架板上加垫器物或单块脚手板以增加高度。3、在作业中禁止随意拆除脚手架的基本构件杆件、整体性杆件，连接坚固的连墙件。确因操作要求需要临时拆除时，必须经项目监理单位、安全部、工程部、技术部等相关部门同意，并应采取相应的措施，在作业完毕后及时予以恢复。4、工人在架上作业中，注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上打闹和坐在栏杆上等不安全处休息。5、人员上下脚手架必须走设安全防护的出入通（楼）道，严禁攀爬脚手架上下。6、在每步架作业完成之后，必须将架上剩余材料、物品移至室内。每日收工前清理架面，将架面上材料、物品堆放整齐，垃圾清运出去，在作业期间，及时清理落入安全网内的材料、物品和倾倒垃圾。7、每班作业时，先检查有无影响安全作业的问题存在，在排除和解决后方可上架作业,在作业中发现有不安全情况和迹象时,立即停止作业,进行检查解决后才能恢复正常作业，发现异常危险情况立即撤离架上所有作业人员。脚手架拆除1.拆架前，全面检查拟拆脚手架，根据检查结果，报请批准，进行技术交底后才准工作。作业计划一般包括:拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。6、连墙杆（拉结点）应随拆除进度逐层拆除拆抛撑时应用临时撑支住，然后才能拆除。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要逐层下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。IL高层建筑脚手架拆除，应配备良好的通讯装置。12、输送至地面的杆件，应及时按类堆放，整理保养。加固尚未拆除部分，防止存留隐患造成人为事故。13、如遇强风、大雨等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。14、翻掀垫铺应注意站立位置，并应自外向里翻起竖立，防止外翻将内未清除的残留物从高处坠落伤人。七、季节性及绿色施工措施7.1 季节性施工措施本工程位于沿海地带，有遭遇大雨、高温及台风等不良天气的情况，当遭遇上述不良气候条件时，应注意如下事项：1.当遭遇台风等不良大风天气时，应及时在悬挑型钢脚手架区域安装抗台风兜起钢丝绳，具体设置方式详本方案第5.10节。2、大雨天气严禁搭设或拆除架体施工，且严禁工人攀爬架体，避免因钢管湿滑发生坠落事故。3、所有未使用的密目网等材料应及时放置在仓库内，严禁随意堆放在室外，避免雨水长期浸泡而影响其强度、耐久性等性能。4、所有密目网、大眼网等材料必须送检合格，其阻燃性能必须符合规范要求。其中密目网的阴燃和续燃时间不得大于4秒，安全网的阴燃和续燃时间不得超过5秒。5、密目网应采用扎丝满扣绑扎，且应绑扎牢固，防止大风条件下，密目网掉落。6、当遭遇台风天气时，应将密目网临时拆除，减少架体受荷面积，同时，应进行台风加固措施，所有结构柱所在位置，按照逐步设置抱柱原则将架体进行连续抱柱设置。7、台风等不利天气过后，应对架体进行全面安全检查并整改，检查合格后方可再次投入使用。8、高温天气下，严禁工人在11:00-15:00时间段进行架体搭设或拆除施工，避免高温中暑。9、高温天气下，严禁在架体附近进行焊接等明火作业施工。7.2 绿色施工措施进行本方案施工时，应注意如下绿色施工措施。1.钢管材料长度应进行合理配置，避免切割钢管。2、地锚钢筋下料长度以及型钢切割长度应合理规划，尽量减少钢筋废弃率和型钢废弃率。3、所有钢管、密目网、型钢等材料在未使用前应合理堆放，尽量放置在室内等干燥环境中，如钢管、型钢无法入室时，堆放场地应采用木方垫隔，放置长期泡水。4、扎丝、扣件等小型构件应采用工具袋，并对工人进行交底，严禁随意丢弃，避免材料损失。八、安全、质量保障措施8.1 组织保证体系建立由项目经理领导，由总工程师策划、组织实施，现场经理和安全部经理中间控制，区域和专业责任工程师检查监督的管理系统，形成项目经理部、分承包单位和施工作业班组的质量管理网络。项目质量管理组织机构见下图：图8-1-1组织保证体系8.2 技术保障措施1、架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。2、钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。3、架子搭设到IOm高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同监理单位、施工单位各相关部门对整个脚手架进行验收检查,验收合格后方可投入使用。4、脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆,连墙件。8.3 质量保障措施1、操作人员作业前必须进行岗位技术培训与安全教育。2、现场责任师在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。3、脚手架必须严格依据本施工方案进行搭设；搭设时，现场责任师必须在现场监督搭设情况，保证搭设质量达到设计要求。4、脚手架搭设完备,依据本方案与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。安全保障措施1.每个部位的脚手架必须经过工程、技术、安全部门验收之后方可使用。2、作业层每lm2架面上实用的施工荷载（人员、材料和机具重量）不得超过以下的规定值或施工设计值；施工荷载（作业层上人员、器具、材料的重量）的标准值，结构脚手架采取3kNm2o3、在架板上堆放的施工设备单重不得大于IkN,使用人力在架上搬运和安装的构件的自重不得大于2.5kNo4、工人必须戴好安全帽和佩挂安全带。人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫单块脚手板或其它物品，以增加操作高度。人员在架上作业时，要避免发生碰撞、闪失、失衡、脱手、滑跌和落物等不安全作业。5、严禁上架人员在架面上奔跑、退行、嬉闹和坐在栏杆上等不安全处休息。上下必须走安全防护的斜道，严禁攀援脚手架上下。6、严禁将钢筋等材料堆放在外架上，防止外架超载而发生安全事故。收工前应清理架面,将材料堆放整齐,垃圾清扫运走,必须将多余材料、物品移至室内，在任何情况下,严禁自架上向架下抛掷材料、物品和倾倒垃圾。7、在作业中，禁止随意拆除脚手架的
