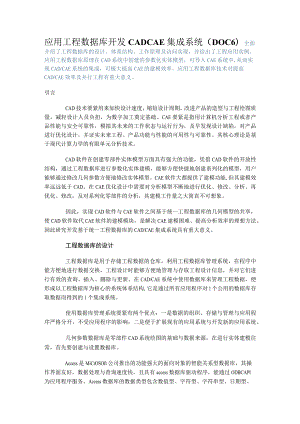

应用工程数据库开发CADCAE集成系统（DOC6）.docx

应用工程数据库开发CADCAE集成系统（DOC6）全面介绍了工程数据库的设计、体系结构、工作原理及访问实现，并给出了工程应用实例。应用工程数据库原理在CAD系统中创建的参数化实体模型，可导入CAE系统中,从而实现CAD/CAE系统的集成，可极大提高CAE的建模效率。应用工程数据库技术对提高CAD/CAE效率及并行工程有重大意义。引言CAD技术要紧用来加快设计速度，缩短设计周期，改进产品的造型与工程绘图质量，减轻设计人员负担，为数字加工奠定基础。CAE要紧是指用计算机分析工程或者产品性能与安全可靠性，模拟其未来的工作状态与运行行为，及早发现设计缺陷，对产品进行优化设计，并证实未来工程、产品功能与性能的可用性与可靠性。其核心理论是基于现代计算力学的有限单元分析技术。CAD软件在创建零部件实体模型方面具有强大的功能，凭借CAD软件的开放性结构，通过工程数据库进行参数化实体建模，能够方便快捷地创建系列化的模型，用户能够通过修改几何参数方便地修改实体模型。CAE软件大都提供了建模功能,但其建模效率远远低于CAD。在CAE优化设计中需要对分析模型不断地进行优化、修改、分析、再优化、修改，及对系列化零部件的分析，其建模工作量之大简直不可想象。因此，实现CAD软件与CAE软件之间基于统一工程数据库的几何模型的共享，使CAD软件取代CAE软件的建模模块，是解决CAE建模困难、提高分析效率的理想方法。因此研究开发基于统一工程数据库的CAD/CAE集成系统具有重大意义。工程数据库的设计工程数据库是用于存储工程数据的仓库，利用工程数据库管理系统，在程序中能方便地进行数据交换，工程设计时能够方便地管理与存取工程设计信息，并对它们进行有效的查询、插入、删除与更新。在CAD/CAE系统中使用数据库来管理工程数据，便形成以工程数据库为核心的系统体系结构,它是通过所有应用程序对1个公用的数据库存取数据而得到的1个集成系统。使用数据库管理系统要紧有两个优点：一是数据的组织、存储与管理与应用程序严格分开，不受应用程序的影响；二是便于扩展现有的应用系统与开发新的应用系统。几何参数数据库是零部件CAD系统绘图的基础与数据来源，在进行实体建模往常，首先要创建与设置数据库。Access是MiCrOSOft公司推出的功能强大的面向对象的智能关系型数据库，其操作界面友好，数据处理与查询速度快，且具有access数据库驱动程序，能通过ODBCAPI为应用程序服务。Access数据库的数据类型包含数值型、字符型、字符串型、日期型、图表与图形等不一致类型的数据，能满足零部件几何参数库中的数据类型要求。因此笔者使用ACCeSS数据库创建了零部件数据源hedatamdb,内容包含需进行有限元分析的各类标准零部件的几何结构参数。图1为笔者建立的hedatamdb数据库中某部件的几何结构数据。I三jr÷Mw÷1.DNJMMeISm0mmmil上IMkMM三f112玉.IO1«412t.)tiMH<29tR<<79mn*sW<22<24»IMlUttIl4041.>151M0JATM125t4ntHits14f<BtMlHmbfOYtBIM1H3108-.ntier33otMIHJ出UsM12IM301t3tM”U213H3，彩MHQXM11lXMHO42Mt1M3591W4T(h21It46<M4CMMt«M11201S!QeC60aX21112图1Iiedara.mdb数据库中的几何结构数据ACCeSS数据库提供ODBC数据互连接口，在创建数据库hedatalmdb后,在操纵面板中设置数据源管理器，使得WirIdOWS操作系统的数据库管理系统DBMS与ACCeSS数据库驱动程序相连接，从而为实现三维造型系统通过ODBC数据库接口访问数据库hedatalmdb作准备。ODBC数据库访问的实现开放式数据库互连ODBC(OpenDatabaseConnectivity)是微软公司提出的一个标准应用编程接口API,对数据库底层做了封装，为客户端应用程序与服务器端各类数据库的连接提供了双向通用接口。应用程序用SQL数据库查询语言通过ODBC及为ODBC所设计的驱动程序，将客户端应用程序发生的SQL语句“翻译”成各类数据库自身的数据库操作，同样各类数据库也能够沿原路将执行结果返回给应用程序，从而完成对数据库的任务请求。1 ODBC及其体系结构ODBC是关于开放数据库互联的标准，是一种能够用于不一致DBMS中存取数据的标准接口。它要求各应用程序通过标准的SQL语言访问数据库。ODBC要求SQL应用程序务必通过ODBC驱动管理器使用特定的ODBC驱动程序访问相应的数据库。ODBC驱动程序是一个能够被应用程序调用的动态链接库DLL(DynamicLinkLibrary),用户应用程序能够存取具有ODBC驱动程序支持的任何数据源。在VC+环境下，ODBC使用动态链接库DLL实现应用程序与数据库的互联。ODBC结构是层次化的，由应用程序、驱动程序管理器、数据库驱动程序与数据源等部件构成。应用程序通过ODBCAPI与ODBC驱动程序管理器进行交互。ODBC驱动程序管理器是一个共享的程序库管理器,称之0DBC32.DLL,它把应用程序的调用分配给1个或者多个数据库驱动器。0DBC32.DLL可装载或者卸载驱动器、检查状态、管理多个应用程序与数据源之间的联系，如图2所示。图2ODBC的程序结构2 ODBC的工作原理ODBC是基于DLL方式的，0DBC32.DLL统一管理所有的特定数据库的驱动器。ODBC的实现使用动态链接库(DLL)技术,在系统运行时被动态装入与连接。0DBC32.DLL通过0DBC32.INI文件中的数据源熟悉到对某个数据库应当使用具体的驱动程序。数据源是0DBC32.INI文件内基本的信息单位，每个数据源对应一个数据库驱动器。0DBC32.INI文件中存放着各个数据源及信息。每个数据源包含数据源名称、数据源描述、数据库管理系统的类型、数据库文件存放的路径、该数据库管理系统的驱动程序、数据库文件的后缀模式。ODBC提供整套应用程序设计接口(APD,包含1个功能强大的函数调用库，1组错误代码与在DBMS上访问数据库的1个标准SQL语法。通过对ODBCAPI函数库的调用，用户能够设计应用程序与数据库的接口，直接建立针对不一致DBMS之间的连接，由此，能够将SQL语句传递到DBMS中，并返回最终结果集。ODBC通过一系列的句柄实现对数据库的管理与操纵。环境句柄为ODBC应用程序设置初始化环境，连接句柄用来建立ODBC驱动器到数据源的组合关系，语句句柄是ODBCAPl的真正任务承担者，用来处理SQL语句及目录函数。ODBC应用程序运行的基本步骤为：分配ODBC环境;分配1个连接句柄；与1个数据资源相连；执行SQL语句；取回查询结果；取消与数据资源的连接；释放ODBC环境。具体流程如图3所示。图3ODBC句柄的申请与释程3 三维造型应用程序对数据库访问的实现根据ODBC工作原理与句柄的申请释放过程,运用VC+编程技术与ODBCAPI开发了零部件实体造型系统对hedatalmdb数据库的访问接口，为零部件实体造型系统参数化建模奠定数据基础。在ARX环境下，用户调用数据库接口访问hedatamdb,实现三维实体造型：读取数据库、显示读取数据库与设置运行数据。读取数据库即从数据库hedata.mdb中读取数据，将数据存放缓冲区内；显示读取数据库马上读取的数据库的几何参数传送至前台，供用户调用；设置运行数据马上用户选择的几何数据传送至后台，参加实际建模过程。当用户调用实体造型程序时,ODBC数据库访问接口通过DBMS数据库管理系统访问hedata.mdb数据库中的数据，调用成功后，在AUtOCAD的提示框中将显示“0DBC初始化成功！”，并将其数据显示在下拉列表框中，供用户调用。CAD/CAE数据传输接口技术CAD模型数据传入CAE软件的方式有两种:一是通过专用数据接口传递,在该方法中，CAE程序可与CAD程序“交流”后生成与CAE程序兼容的数据格式；另一种是通过标准图形格式传递，目前流行的图形标准由IGES、SAT与ParaSoild等。笔者使用ANSYS作为CAE分析软件，AutoCAD作为CAD软件。两软件都有相同的SAT格式数据传输接口，利用AUtoCAD二次开发技术创建零部件实体模型，通过SAT文件接口，该模型可被ANSYS软件所享用，为AUtOCAD与ANSYS软件的集成奠定基础，如图4所示。图4零部件CAD系统与ANSYS软件之间的模型传输结束语几何参数以数据库的形式存放，具有较高的数据独立性，应用程序与数据结构间的依靠程度小,用户在数据库中修改参数，而不必修改应用程序,三维造型应用程序通过数据库访问接口实现了对数据库的通信。在三维造型系统中运用ODBC数据库访问技术，实现了三维造型系统对零部件的系列化几何参数的提取,为零部件的系列化三维造型奠定了数据基础。通过CAD与CAE系统的数据传输接口技术，在CAD创建的系列化实体模型可方便地导入CAE软件中，方便地实现了CDCAE的集成，大大提高了CAE的效率。
