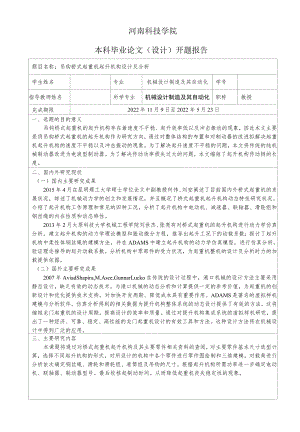

河南科技学院本科毕业论文（设计）开题报告题目名称：吊钩桥式起重机起升机构设计及分析学生姓名专业机械设计制造及其自动化学号指导教师姓名所学专业机械设计制造及其自动化职称教授完成期限2022年11月9日至2022年5月23日一、选题的目的意义吊钩桥式起重机的起升机构存在着速度不平稳、起升效率低以及冲击振动的现象，因此本文主要是将吊钩桥式起重机的起升机构作为研究方向，通过对整体结构的布置和对制动器的改进拟解决起重机起升机构的速度不平稳以及冲击振动的现象。为了解决起升速度不平稳的问题，本文将传统的纯机械制动器改进为电液型制动器。为了解决传动功率损失过大的问题，本文缩短了起升机构传动链的长度。二、国内外研究现状（一）国内主要研究成果2015年4月在昆明理工大学硕士学位论文中副教授何伟、刘安阐述了目前国内外桥式起重机的发展状况，综述了机械动力学的创立和发展情况，并且概况了桥式起重机起升机构动态特性研究状况。介绍了起升机构工作原理和常见的四种工况，分析了起升机构中电动机、减速器、联轴器、滑轮组和钢丝绳的内在性质和动态特性。2013年2月太原科技大学机械工程学院刘世杰、张亮有对桥式起重机的起升机构进行动力学仿真分析，建立起升机构的动力学理论模型和振动微分方程，推导出起升工况下的动载系数；探讨了起升机构中柔性体钢丝绳的建模方法，并在ADAMS中建立起升机构的动力学仿真模型，进行仿真分析，验证理论推导的起升动载系数，分析机构中零部件的受力状况，为起重机整机的设计及分析时力的加载提供依据。（二）国外主要研究成果2007年AviadShapira,M.Asce,GunnarLucko在传统的设计过程中，港口机械的设计方法主要采用静态设计，缺乏有效的动态技术。为港口机械的动态分析和计算提供一定的参考价值，为起重机的创新设计和优化提供技术支持，对加快开发周期、降低成本具有重要作用。ADAMS是著名的虚拟样机建模与分析软件。仿真分析得到的相关数据为提升机构整体系统的动态设计提供了有效的方法。这将缩短龙门起重机的设计周期，提高设计的效率和质量。通过对提升机构集成系统的虚拟样机研究，提出了一种经济、可靠、稳定、高性能的龙门起重机设计的有效工具和方法。这种设计方法将在机械设计中得到广泛的应用。三、主要研究内容本课题将通过对桥式起重机起升机构及其主要零件相关资料的查阅，对主要零件基本尺寸选型计算，选择不同起升机构的形式，对所设计的机构中各个零件进行零件图绘制和三维建模，对载荷进行分析依次确定钢丝绳、滑轮和滑轮组、卷筒组及吊钩的尺寸。根据起升机构所需功率进一步确定电动机、联轴器、制动器型号。最后校核起制动时间。从而降低起重机丧失稳定性的现象。四、毕业论文(设计)的研究方法或技术路线1 .通过查阅相关资料，了解起升机构及其主要零部件在起重机中的基本工作原理，并制定合理的设计方案。2 .通过吊钩桥式起重机起升机构的主要构成零件，分析其合理的工作方式。3 .根据桥式起重机起升机构设计参数与实际工作情况，根据结构紧凑原则选定合适的传动方案，对载荷进行分析依次确定钢丝绳、滑轮和滑轮组、卷筒组及吊钩的尺寸。根据起升机构所需功率进一步确定电动机、联轴器、制动器型号。最后校核起制动时间。4 .基于SoIidWorkS根据变幅机构零部件的尺寸进行三维建模，并针对零件进行载荷分析。五、主要参考文献与资料1胡宗武汪西应汪春生.起重机设计与实例M.北京：机械工业出版社，2009.6.2AviadShapira,M.Asce,GunnarLucko等.Cranesforbuildingconstructionproject.JJoalofconstructionengineeringandmanagement.2007,690-700.3陈道南盛汉中.起重机课程设计M.北京：冶金工业出版社,1993.4起重机设计手册编写组.起重机设计手册M.北京：机械工业出版社，1980.51刘毅.浅谈门式起重机的稳定性设计J.机电技术，2009(2)：89-91.6林贵瑜，史勇.关于起重机发展的几个技术问题J.建设机械技术与管理,2006,12.7王凤萍等.国内外履带式起重机现状及发展趋势J.工程机械,2006,4.8J张守谦郑建荣黄凯.门式起重机参数化建模与仿真J.机械过程与自动化，2009(4)：28-309张耀辉王字赵存宝.60Ot液压起升门式起重机J起重运输机械,2009(9):5355101张质文等.起重机设计手册M.北京：中国铁道出版社,1998六、指导教师审批意见该生毕业设计选题合理，方案可行，符合本科生毕业设计要求，同意开题。签名：
