房屋钢结构课程设计.docx

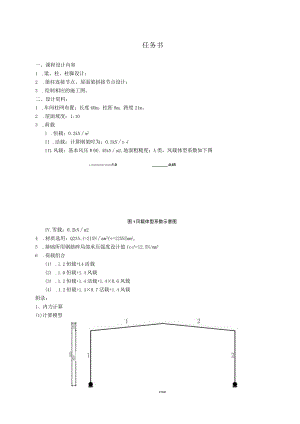

任务书一、课程设计内容1 .梁、柱、柱脚设计；2 .梁柱连接节点、屋面梁拼接节点设计；3 .绘制相应的施工图。二、设计资料：1 .车间柱网布置：长度60m；柱距8m；跨度21m。2 .屋面坡度：1:103 .荷载I .恒载：0.2kNm2II .活载：计算刚架时为：0.3kNnIIL风载：基本风压W(M).45kNm2,地面粗糙度：A类，风载体型系数如下图-1.0-0,65图1风载体型系数示意图IV.雪载：0.2kNm24 .材质选用：Q235,f=215Nmm2fv=125NZmm2e5 .基础所用钢筋碎局部承压强度设计值fceh=12.5N/mm26 .荷载组合(1) .1.2恒载+L4活载(2) .1.0恒载+1.4风载(3) .1.2恒载+1.4活载+1.4×0.6风载(4) .1.2恒载+1.4×0.7活载+1.4风载附录：1、内力计算(1)计算模型21000图2计算模型示意图(3)计算结果图3恒载作用时的刚架M、N、Q图1.88 3.1430.94三.课程设计应完成的文件和图纸1 .刚架设计计算书2 .设计图纸a.钢架剖面图b.梁、柱剖面图(横截面)c.梁、柱节点及梁端节点图e.结构设计说明参考资料1门式刚架轻型房屋钢结构技术规程(CECS102：2002)钢结构设计法律规范(GB50017-2003)3钢结构高强度螺栓连接的设计施工及验收规程(JGJ82-9I)4建筑钢结构焊接规程(JGJ81-2002)5魏潮文.轻型房屋钢结构应用技术手册.中国建筑工业出版社2004年6钢结构设计手册.中国建筑工业出版社2004年
