数控技术课程设计-轴类零件数控车加工工艺设计.docx

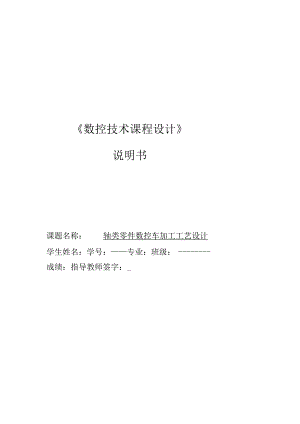

数控技术课程设计说明书课题名称：轴类零件数控车加工工艺设计学生姓名：学号：专业：班级：成绩：指导教师签字：_1 .工艺分析2 .机床设备的选择3 .刀具的选择及加工参数确定4 .工件坐标系和对刀点的确定5 .程序编制6 .总结1工艺分析2粗车端面及各级外圆，留0.5mm精车余量。2机床设备的选择根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。3刀具的选择及加工参数确定选择刀具根据加工要求，选用TOl8.5钻头与T02M10丝攻加工两端外圆。加工各级外圆，选用两把刀具,T03为90°合金外圆粗车刀，T04为90°合金外圆精车刀。同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。确定切削用量。切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。4工件坐标系和对刀点的确定确定以工件右端面与轴心线的交点o为工件原点，建立XoZ工件坐标系，如图所示。采用手动试切对刀方法,把点O作为对刀点。换刀点设置在工件坐标系下X50、Z50处。程序段号程序程序说明5程序编制粗车各级外圆，留05mrnNOOlOG59XOZlOO；设置工件原点N0020G90；N0030G92X50Z50；设置换刀点N0040M03S800；N0050M06T03；取3号90°偏刀，粗车N0060GOOX37ZO；N0070GOlX35.5ZO；N0080GOlZ-22；N0090GOlX45.5ZO；NOlOOGOlZ-135F80；NOllOGOOX35.5；NO120GOlW96；NO130GOlX30.5；NO140GOlZ-260；NO150GOOX50Z50精车各级外圆到尺寸NO160G28；N0170G29；回换刀点NO180M06T04；取4号90°偏刀，精车NO190GOOX37ZO；N0200GOlX35ZO；N0210GOlZ-22；N0220GOlX45ZO；NO23OGOlZ-135F80；N0240GOOX35；N0250GOlW96；N0260GOlX30；N0270GOlZ-260；N0280GOOX50Z50N0290M05；N0300M02；6总结编写工艺流程时，每一道工序是怎么安排的，工位怎么安置，什么顺序的工步，每一步用什么型号的机车，机床给出多少的进给量，算好切削的深度，主轴工作的转速还有切削的速度要一一确定，每步用的夹具，刀具还有量具，包括走多少刀次和走多长都要进行计算，最后还得确定需要的工作时长，辅助工作的时长等。
