文献综述-外行星针轮摆线液压马达结构设计.docx

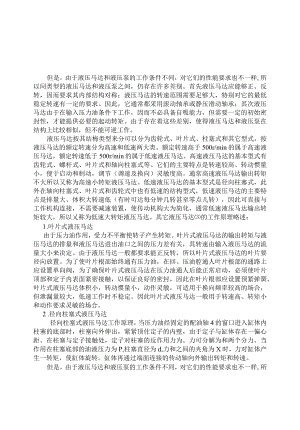

但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样,所以同类型的液压马达和液压泵之间，仍存在许多差别。首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。按液压马达的额定转速分为高速和低速两大类。额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节（调速及换向）灵敏度高。通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低（有时可达每分钟几转甚至零点儿转），因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以乂称为低速大转矩液压马达。其它液压马达的工作原理略述：1 .叶片式液压马达由于压力油作用，受力不平衡使转子产生转矩。叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。2 .径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。在柱塞与定子接触处，定子对柱塞的反作用力为。力可分解为和两个分力。当作用在柱塞底部的油液压力为P,柱塞直径为d,力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。缸体再通过端面连接的传动轴向外输出转矩和转速。但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样,所以同类型的液压马达和液压泵之间，仍存在许多差别。首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。按液压马达的额定转速分为高速和低速两大类。额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节（调速及换向）灵敏度高。通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低（有时可达每分钟几转甚至零点儿转），因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以乂称为低速大转矩液压马达。其它液压马达的工作原理略述：1 .叶片式液压马达由于压力油作用，受力不平衡使转子产生转矩。叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。2 .径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。在柱塞与定子接触处，定子对柱塞的反作用力为。力可分解为和两个分力。当作用在柱塞底部的油液压力为P,柱塞直径为d,力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。缸体再通过端面连接的传动轴向外输出转矩和转速。但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样,所以同类型的液压马达和液压泵之间，仍存在许多差别。首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。按液压马达的额定转速分为高速和低速两大类。额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节（调速及换向）灵敏度高。通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低（有时可达每分钟几转甚至零点儿转），因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以乂称为低速大转矩液压马达。其它液压马达的工作原理略述：1 .叶片式液压马达由于压力油作用，受力不平衡使转子产生转矩。叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。2 .径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。在柱塞与定子接触处，定子对柱塞的反作用力为。力可分解为和两个分力。当作用在柱塞底部的油液压力为P,柱塞直径为d,力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。缸体再通过端面连接的传动轴向外输出转矩和转速。
