某发电运营设备划分管理制度.docx

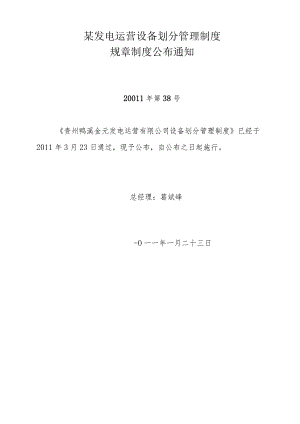

某发电运营设备划分管理制度规章制度公布通知20011年第38号贵州鸭溪金元发电运营有限公司设备划分管理制度已经于2011年3月23日通过，现予公布，自公布之日起施行。总经理：葛斌峰-O一一年一月二十三日规章制度操纵表制度名称贵州鸭溪金元发电运营有限公司设备划分管理制度制度编号Cpijyydyw-09-06版本签发日期下次评估时间起草人部门审核分管领导审核签发人是否修订20112011.32012.3骆达华王翔张学刚葛斌峰否此次修订的主要内容解释部门贵州鸭溪金元发电运营有限公司生技部施完执人实及善行贵州鸭溪金元发电运营有限公司生技部备注贵州鸭溪金元发电运营有限公司设备划分管理制度1主题内容与适用范围本标准规定了鸭溪发电厂各部门设备管辖范围及分工分界管理的管理职能、管理内容与要求与检查与考核等内容。本标准适用于全厂设备管辖范围及分工分界管理。2引用标准电力标准编写的基本规定DL/T600-963术语设备管辖范围及分工分界管理是对本厂所有发电设备按专业与生产车间职责相结合明确生产设备及其附属建筑的归属，进行合理的、科学的、规范的、系统的全面分工界定划分。4管理职能4.1设备的管辖及分工分界管理是保证我厂设备纳入正常保护管理的一项具体的可操作性的标准，以此界定清晰了全厂设备责任部门，明确了各个系统之间的关联关系，使各部门明确各自对设备管辖的范围与权限。4.2设备管辖范围及分工分界由生技部召集各部门进行讨论，本着设备管理专业、方便、高效原则进行划分。4.3各部门应按设备划分范围完成对设备的检修、保护、运行、操作。4.4各部门应以厂设备界定管理划分为前提，对管辖的设备，设施及范围应有明确的二级界定，即设备落实到班组，并建立完善的设备检修与运行管理台帐。4.5本设备管辖范围及分工分界如遇还未划分到的设备及系统时，由生技部进行临时划定。4. 6个别专业或者班组归属部门发生变化,该专业或者班组管辖设备带到现属部门管理。5管理内容与要求4.1 各部门设备管辖范围5. 1.1检修部锅炉专业设备管辖范围(1)、负责管辖全厂锅炉主、辅设备(包含启动锅炉)及其配套设备、系统的大小修及保护等检修工作。(2)、负责管辖全厂锅炉燃油(包含卸油、供油)设备及其系统的检修保护。(3)、负责全厂热力设备及其管道系统的保温及保温皮与锅炉设备的炉墙检修保护。因设备维修需要且拆除面积较小时，由设备所辖专业负责拆装保温皮，但在大修或者大量保温皮拆装时，仍由检修锅炉专业负责。(4)、负责全厂热力设备的焊接工作。凡配有通常焊接人员的分场原则由本部门解决焊接问题，若有重要结构件焊接的工作，由检修部锅炉专业负责协助；凡未配焊接人员的分场，由检修部锅炉专业负责焊接工作。(5)、负责电梯机务部分检修保护。(6)、负责锅炉定期排污扩容器及其管道系统锅炉侧的检修保护(上部以除氧间、下部以主厂房C排柱为界)。(7)、负责电除尘器阴极线、阳极板及振打装置的检修与清扫工作。(8)、除渣、除尘设备检修保护。(9)、负责全厂起重设备、机具的检修保护。(10)、负责油罐区含油污水间的管道及其系统。(11)、负责点火枪、油枪机务部分。(12)、负责仪用及厂用压缩空气空压机、锅炉专业管辖设备范围内的仪用及厂用压缩空气管道及其系统。(13)、负责在锅炉管辖范围内的负压吸尘管道系统。(14)、负责吹灰器设备及系统。(15)、负责空预器机务部分(包含密封间隙调整装置机务部分)。(16)、负责原煤仓检修。(17)、负责机组排水槽及排水泵，管道按所辖区域划分。(18)、负责锅炉专业管辖设备范围内用于热工操纵的气动阀、气动门。(19)、负责锅炉专业管辖设备范围内的采暖管道及其系统。(20)、负责锅炉专业管辖设备范围内(以C排柱为界)的循环冷却水管道与工业冷却水管道及其系统。(21)、锅炉专业管辖设备范围内的生活水及生活污水管道及其系统。(22)、锅炉专业管辖设备范围内的消防水管道及其系统(包含燃油区域)。6. 1.2检修部汽机专业设备管辖范围(1)、负责管辖全厂汽轮机主、辅设备及其配套设备、系统的大小修及保护等检修工作。(2)、负责偏岩河补充水泵、浒洋水库水坝机务部分及其配套设备、系统，拦污栅及冲沙闸的检修保护。(3)、负责循环供水系统(包含循环补充水管)及其冷却塔设备的检修保护。(4)、负责锅炉连续排污扩容器及其管道系统汽机侧的检修保护(上部以除氧间、下部以主厂房C排柱为界)。(5)、负责发电机外部冷却水设备及其系统(包含水箱、冷水泵及管道、阀门)的检修保护。(6)、负责油净化器及汽轮机快冷装置机械部分的检修保护。(7)、负责全厂柴油发电机机务部分。(8)、负责全厂化水设备的检修保护。(9)、负责汽机所辖设备区域(包含电气区域)的暖气设备(含机房内采暖集汽联箱及附件)、消防水系统、生活水供排水系统。(10)、负责全厂空调设备机务部分。(11)、负责DEH系统液压部分(包含伺服阀、复位阀、卸荷阀、关断阀)。(12)、负责小汽轮机设备及系统。小汽轮机及其调节、保安、润滑油系统(不含抗燃油装置，含小机润滑油箱、冷油器及其进出口门与冷油器循环水进出口门)。(13)、负责胶球清洗系统含泵在内的所有设备。(14)、负责发电机轴承及密封油系统(含密封油泵)。(15)、负责机房内氢气系统的所有设备及管道。(16)、负责循环水泵、冷却塔及其系统。(17)、负责发电机定子冷却水系统。(18)、负责汽轮机快冷装置及系统机务部分。(19)、负责氢气除湿机机务部分。(20)、炉内化水所有汽机管辖设备(包含空调、暖气)。(21)、凝聚水精处理系统。(22)、除盐水补水系统。(23)、生活污水处理系统。(24)、工业废水处理系统。(25)、制氢设备及系统(以机房为界)。(26)、原水池设备及系统。(27)、复用水设备及化水范围内的管道系统。(28)、凝聚器检漏装置一次门前的管道系统。(29)、含油污水处理设备循泵坑的管道及其系统。(30)、油过滤、处理、滤油机检修。(31)、负责脱硫电控楼暖通部分。(32)、负责脱硫废水泵出口门及其至化学废水处理间之间管道与设备。5.L3保护部电气专业(1)、负责管辖全厂电气主、辅一次设备及其配套设备、系统(包含厂区、加油站、水源地、灰场、生活区用电力变压器、总开关及其附属设备、系统)的大小修及保护等检修工作。(2)、负责管辖全厂发电机及其励磁、封闭母线的检修保护。(3)、负责全厂交直流电动机(锅炉、汽机、保护部、燃运、修配、综合部、鑫烽公司等部门所辖的高、低压电动机)的检修保护。(4)、负责全厂主变压器、厂用变压器、水源地、灰场、生活变压器及其散热器、冷却风扇、油管道阀门、事故排油系统的检修保护。(5)、负责全厂电气高压一次设备及系统(包含6kV、220kV、500kV系统配电室、励磁小室、变压器室、刀闸、瓷瓶、互感器、避雷器、耦合电容器、阻波器、汇流排、封闭母线、高压电缆等一次电气设备)的检修保护。(6)、负责全厂电气低压一次设备(低压配电屏、配电箱、检修箱、照明箱、开关、刀闸、保险、互感器、热继电器、母线、电缆)的检修保护。(7)、负责全厂交流淌力电缆、IOmm2及以上的直流淌力电缆的检修保护。(8)、负责启动锅炉电气部分检修保护。(9)、负责全厂直流屏、充放电设备内一次设备，蓄电池及其附属设备的检修保护。(10)、负责电除尘器高压设备及低压操纵柜内开关、刀闸、接触器、快熔保险的检修保护。（三）负责全厂配电箱、电气动力盘、动力电源与接地装置与低压电源插座、临时电源等的检修保护与安装。(12)、负责开关型风门挡板、电动推杆、电动门的检修保护。(13)、负责全厂行车、电动葫芦、吊车、电焊机等电气部分的检修保护。(14)、负责全厂变压器事故排油设施的检修保护。(15)、鑫烽公司、综合部的设备、机具等电气部分由保护电气负责。(16)、负责偏岩河补充水泵、灰场架空线、加油站架空线及其它电气一次部分的检修保护。(17)、负责主厂房就地操纵设备电气操纵回路的检修保护。(18)、负责辅助厂房(包含化水、供水、制氢、燃油、输煤、除灰、循环水加药)由热工程控操作的低压操纵回路的检修保护(包含电机操纵器)。(19)、集控室电气操纵、网络继电器、生办楼通讯蓄电池。(20)、除灰空压机电脑操纵器及电气操纵部分。(21)、吹灰程控及就地电气操纵设备。(22)、电除尘器电加热器及其振打电气一次系统。(23)、电机滚动轴承。(24)、发电机及电动机内部的测温元件拆装至端子排前。(25)、热工分管的电动驱动装置的电动机线圈重绕。(26)、集控室内BP盘内的动力回路。(27)、斗轮机电气操纵系统与就地操纵系统。(28)、离相封闭母线，共箱母线。(29)、循泵房、补水泵房旋转滤网及清污机操纵系统。(30)、捞渣机就地变频操纵。(31)、胶球清洗电气操纵。(32)、循泵房蝶阀就地操纵。(33)、汽机房行车PLC操纵系统。(34)、入厂煤采样装置电气操纵部分。(35)、发电机密封油真空泵操纵箱。(36)、抗燃油泵操纵回路。(37)、送风机、引风机油站操纵回路。(38)、油净化器装置操纵箱。(39)、事故照明直流切换屏。(40)、负责脱硫系统下列部分：a、用电系统设备，包含6kV开关柜、低压工作变压器、低压抽屉式开关柜、母线桥。b、防雷接地系统。c、照明及检修电源系统。d、动力电缆、电缆托架及附件，电缆封堵材料。e、安全滑触线，有输电导管、顶端供电器、集电器、正交器、端帽、连接夹、悬吊夹。f、设备电动机，电梯电气设备，挡板密封风电加热器、GGH密封风电加热器。g、蓄电池、就地动力箱。(41)、负责管辖全厂继电保护装置、电气自动装置、电气测量装置、远动装置及其附属设备的检修保护。(42)、负责管辖全厂电气设备、全厂防雷接地的电气试验、电测仪表、变送器、电能采集等装置的检修保护。(43)、负责全厂电气保安用具(包含全厂绝缘工具、电气测量工具、电动工具、行灯变压器)的电气试验。(44)、负责主厂房、网络继电器室、生办楼UPS电源的检修保护。(45)、负责管辖全厂通讯设备及其附属设施的运行与检修保护。(46)、负责管辖上下班警铃的安装、调试、检修。(47)、化学、金属、环保监督所用器具的电气操纵及电一次部分由保护电气负责(化学含燃料及油务)。(48)、负责电除尘硅整流变操纵部分的检修保护。(49)、负责直流系统IOnlnI2下列的动力电缆、操纵电缆(电气部分)的检修保护。(50)、负责主厂房、辅助厂房380V、6kV电源开关操纵回路的检修保护。(51)、负责主厂房(包含凝聚水精处理、炉内加药程控、炉内冷却水程控、炉内加垢)内带远方操纵的抽屉开关操纵回路及智能脱扣器的检修保护。(52)、事故保安电源系统操纵部分。(53)、制氢站硅整流装置。(54)、主厂房空压机电脑操纵器及操纵回路。(55)、光纤系统。(56)、50OkV监控系统。(57)、380V、6kV厂用监测系统。(58)、DEH站与机柜、卡件所需电气信号。(59)、ECS、DAS(电气)I/O(包含卡件及电缆)及逻辑。(60)、DCS操作员台上后备手操按钮中属于电气专业分管的部分。(61)、集控室内BP盘上所属电气操纵测量信号回路(包含电缆、按钮、仪表、端子排等)。(62)、电除尘电脑操纵器及操作操纵系统与网络。(63)、给煤机就地操纵柜内变频器、操纵回路部分。(64)、旋转空预器就地操纵柜内变频器、操纵回路部分。(65)、真空泵就地操纵箱。(66)、盘车操纵柜。(67)、球磨油泵操纵柜内操纵回路。(68)、大、小机润滑油泵就地操纵箱二次回路。(69)、发电机绝缘放电监测仪、绝缘过热监测仪、变压器套管绝缘在线监测系统。(70)、变压器冷却器操纵箱内二次回路(含干式变压器)。(71)、220kV.50OkV开关、刀闸机构箱内电气设备(包含接触器、保险等一次设备)。(72)、负责脱硫系统下列部分：a、充电设备、UPS主机及配电柜、6kV开关柜综合保护、通信系统、操纵电缆、软起动器。b、由DCS远方操作的电机操纵回路。5.1.4保护部热工专业设备管辖范围。(1)、负责管辖全厂生产设备的热工测量仪表装置及热工自动操纵装置、热机保护联锁装置、热工仪表操纵电源的检修保护与检测校验。(2)、热工测量仪表装置及系统包含:热力设备的压力、温度、流量、水位、转速、振动、油位等测量仪表与仪器，各有关变送器、一次测量元件与热工指示表、记录表与一次门后的管路、线路及附属设备。一次门后仪表取样管、仪表盘台，化学分析仪表。(3)、热工自动操纵调整装置及系统：包含热力系统、燃油系统中自动调整装置、巡测装置及伺服机构。可调电、气动执行机构、传感器操纵系统。(4)、热机保护联锁装置：包含继电器、行程开关、电磁阀、轴向位移、差胀表及主机跳闸、安全保护的电接点压力表等设备及附件。(5)、负责管辖全厂热工信号系统。(6)、负责管辖全厂料位计(包含灰库、电除尘料位计)。(7)、负责汽轮机的油动机与操纵座、主汽门与抽汽逆止门的开度指示及固定的架子，行程滑块的检修保护、调整。(8)、负责管辖锅炉的自动点火及系统，灭火保护及系统，汽机的TSl系统、保护系统与小机3500系统。(9)、负责管辖全厂生产用秤重衡器传感器、二次仪表、微机及其系统设施的检修保护与调试。(10)、负责管辖全厂工业电视系统。(11)、负责本专业UPS。(12)、化学、金属、环保监督所用器具的热控部分由保护热工负责(化学油务监督)。(13)、热工专业所用的各类交直流电源，以热工电源柜进线开关为界，进线开关以后由热工负责。(14)、DCS操作员台。(15)、DCS系统内MCS、FSSSTBC.SCS(机、炉)、DAS(机、炉)I/O及逻辑，DCS工程师站、操作员站、历史数据站、数据接口站,大屏幕，DCS配供的UPS、网络交换设备及通讯电缆、光缆。(16)、集控室内BP盘上所属热工的信号测量回路(包含电缆、按钮、仪表、端子排等)。(17)、汽轮机保护系统ETS。(18)、汽轮机操纵系统DEH站、机柜及卡件。(19)、汽轮机专家诊断系统TDM。(20)、DEH系统的测量仪表、位置反馈装置、行程开关。(21)、汽轮机及小汽轮机本体监测系统TSI。(22)、小汽轮机操纵系统MEH。(23)、小汽轮机保护系统METS。(24)、发电机及电动机内部的测温元件，拆装以端子排为界，端子排以后部分。(25)、发电机纯氢检测装置。(26)、发电机漏氢自动巡检装置。(27)、氢气除湿干燥器操纵部分。(28)、点火枪、油枪操纵部分。(29)、炉膛烟温探针。(30)、炉管检漏系统。(31)、飞灰测碳仪系统。(32)、烟气排放连续监测系统。(33)、火检冷却风机操纵系统。(34)、给煤机就地操纵柜热工测量部分。(35)、空预器着火检测报警装置。(36)、空预器间隙测量自控装置(操纵调整部分)。(37)、输煤程序操纵系统程控及热工仪表。(38)、水集中操纵系统程控及热工仪表。(39)、除灰渣操纵系统程控及热工仪表。(40)、燃油泵房操纵系统。(41)、次氯酸钠发生器操纵装置。(42)、化学加泥变频操纵装置。(43)、化学加药程控设备。(44)、化学加氢程控设备。(45)、循环水加药程控设备。(46)、炉内加药程控设备。(47)、炉内冷却水程控设备。(48)、炉内加垢程控设备。(49)、炉内化学取样装置热工仪表部分。(50)、凝汽器检漏装置。(51)、数据采集系统IDAS。(52)、捞渣机水封档板操纵装置。(53)、制氢站程控系统。(54)、吹灰程控系统程控部分。(55)、负责启动锅炉的热控部分。(56)、负责脱硫系统下列部分：a、转机温度、振动测量及显示设备，设备间隙自动调整及限位装置，GGH吹灰器程控，烟气参数取样管道与测量设备。b、FGD热控设备，包含分散操纵系统DCS、烟气连续监测系统CEM工业闭路电视系统、空调操纵系统。c、就地仪控设备，有测温元件及设备、流量测量装置与仪器设备、压力/差压测量装置与表计、料液位测量系统、分析仪表系统、保温保护箱、电磁阀箱、电动执行机构。d、热工电缆桥架、热工电缆，仪表阀门及管路，气动阀门及用气管道。(57)、负责全厂火灾报警系统的检修保护。5.L5燃料运输部设备管辖范围。(1)、负责管辖全厂输煤设备、脱硫及其系统与附属设备的运行、检修保护。(2)、负责管辖全厂卸煤机械、斗轮机等上煤机械设备的运行、检修保护。(3)、负责管辖全厂锅炉输灰设备及其系统的运行、检修保护。(4)、负责干煤棚及露天煤场的燃煤堆放与推取煤的运行管理。(5)、负责汽车衡有关机械部份的检修保护，协助燃料公司对称重衡器按计量规定定期进行校验。(6)、负责输煤皮带秤机务部分的运行、检修保护。(7)、负责入厂煤采样装置机械部分。(8)、除灰系统罗茨风机及其管道。(9)、除灰空压机房设备及管道系统。(10)、斗轮机及其附属系统。(11)、汽车卸煤沟设备及其系统。(12)、喷洒水设备及其系统。(13)、入炉煤采样装置机务部分。(14)、燃运专业管辖范围内的复用水管道及其系统。(15)、燃运专业管辖设备范围内的负压吸尘管道及其系统。(16)、负责脱硫、除灰、输煤系统中的机务部分、给排水及消防设备。5.L6生产运行部设备管辖范围(1)、负责管辖锅炉、汽机、电气(包含燃料运输部与燃料公司管辖设备范围内的所有电气设备及其系统与附属设备)、除渣、化学设备及其系统与附属设备，热控电源的运行保护。(2)、负责管辖全厂生产用水与生活用水的污水处理设备及其系统的运行保护。(3)、负责管辖电气运行、备用设备绝缘定期测量。(4)、负责管辖集控室的空调、采暖系统及采暖加热站的运行保护。(5)、制粉系统管辖至给煤机进口金属落煤斗开始。(6)、负责生产现场油箱等定期排水工作。5.L7综合部设备管辖范围(1)、负责全厂环境卫生管理监督与厂容绿化管理工作。(2)、负责生活区用水设备及系统的检修保护管理。包含生活区的生活消防用水的管道、阀门、水池、水塔与水表等设备设施的使用、检修保护管理。5.L8计经部设备管辖范围(1)、负责全厂生产建、构筑物，非生产建、构筑物，通道与沟道围墙的保护、检修、观测与改造管理等工作。(2)、负责生产主厂房与附属建筑物的保护与检修。(3)、负责浒洋水库取水口、偏岩河取水口水工构建筑物、灰场的保护、检修、观测与改造管理等工作。(4)、厂区及厂房的生活污水及工业废水、雨水排水沟道疏通清理,沟道盖板补齐修理，厂区及生活区道路的维修。(5)、全厂防洪、防汛工作中土、木部份的计划施工与管理。(6)、设备大修、更换计划中有关土、木部份的施工与管理。(7)、负责与生产有关的土、木加工制作与维修工作。5. 2各部门设备管辖之间的分工分界划分与协调5.1.1 消防设施、器材等的日常运行保护与保养由保卫部负责；消防设施、器材等的检修由所辖范围内的检修部门负责；厂区火灾报警系统的运行管理由所辖范围内的运行部门负责；全厂火灾报警系统的检修保护与定期试验由保卫部组织，保护部参与。5.1.2 厂区围墙外的消防水、生活水、采暖设备及系统的主干管网系统机务部分由检修部汽机专业负责检修保护，电气部分由保护部电气专业负责检修保护；消防水、生活水采暖设备及系统在建筑物内的部分及管道，绿化用的冲洒水分支系统由综合部负责运行、检修保护；热工自动操纵部分仍由保护部热工专业负责检修保护；5.2.3厂区围墙内的消防水、生活水、生活污水与采暖设备及系统的运行与检修保护按所辖区域进行划分为：燃运部负责运灰公路与围墙之间区域及灰库、输煤综合楼、除灰程控楼的运行保护与检修;生产运行部负责除燃运管辖范围以外的主厂房、辅助厂房区域的运行保护；检修分场锅炉专业负责电除尘到锅炉与汽机隔墙之间区域的检修保护；其余全部由检修分场汽机专业负责检修保护。5.2.4 生产车间（包含辅助厂房）内的消防水、生活水与采暖设备及系统的运行由所辖设备的运行部门负责；检修保护除保护部电气专业与保护部所辖设备内的由检修部汽机专业负责外，其它仍由所辖设备的检修专业负责。脱硫输煤系统仍有燃运部负责。5.2.5检修部、燃运部所属生产场所与办公室、检修班组及工具室内的消防水、生活水、采暖由各检修专业自行负责检修保护，其余全部由检修部汽机专业负责检修。5.2.6全厂采暖设备及系统由生技部负责调度管理。5.2.7 厂区内道路、绿化用的冲洒水分支系统由综合部负责运行与检修保护；生产车间（包含辅助厂房）内的冲洗水由所辖设备的运行部门负责使用，并提供修理所需的材料；修理除保护部电气专业所辖设备内的由检修部汽机专业负责外，其它仍由所辖设备的检修专业负责。5.2.8 工业水回收及全厂工业废水与生活污水设备及系统按第5.2.9 条划分的区域由所辖区域的运行与检修部门负责运行与检修保护。5.2.9管架上的管道除消防水管、生活水管、采暖管、复用水管、工业废水管与生活污水管按第5.2.3条划分的区域由所辖区域的运行与检修部门负责运行与检修保护外，其它系统管道仍由所辖设备及其系统的运行与检修部门负责运行与检修保护。5.2.10全厂空调设备机务部分由检修部汽机专业负责检修保护与保养；保护部电气专业负责电气部分的检修保护；保护部热工专业负责空调设备内传感器、热工测量元件的检修保护；空调设备的滤网定期清扫由运行或者使用部门负责。5.2. 11全厂通风设备的电气部分由保护部电气专业负责检修保护；机务部分由所辖设备区域的检修专业负责检修保护。5.2.12 生产车间（包含辅助厂房）的照明电气设备及线路由检修分场电气专业负责检修保护，3m下列的灯泡由所辖设备区域的运行部门自行更换，3m以上（包含3m）的灯泡由所辖设备区域的运行部门提供灯泡，保护部电气专业负责更换。5.2.13 办公大楼的照明及办公大楼其它电气设备、生活区及线路的检修保护与灯泡更换生活区的照明及其它电气设备及线路由保护部电气专业负责检修保护与灯泡更换（但宿舍内与宿舍外楼梯、过道的照明除外）；各部门办公室、检修班组（包含所属范围内的楼梯、过道）的灯泡由本部门自行更换。5.2.14 全厂道路照明（含煤场、灰场、进煤公路）由保护部电气专业负责检修保护。5.2.15辅机转动机械有加油孔的轴承加油由生产运行部负责，无加油孔的轴承加油与油膛定期清洗换油由检修专业负责。5.2.16对电机轴承为滑动轴承的转动机械,轴承（包含油档、绝缘垫与轴承内的冷却设备）由机务负责检修保护，保护部电气专业负责绝缘测量与有关风壳、挡板（指不属于轴承而影响轴承解体的部分）的拆装。5.2.17主蒸汽管、再热蒸汽管、高压给水管、过热器、再热器及减温水管、一级旁路管及减温水、疏水管、工业水管以汽机与锅炉隔墙为界，汽机侧由检修部汽机专业负责检修保护，锅炉侧由检修部锅炉专业负责检修保护。5. 2.18锅炉连续排污扩容器以除氧器隔墙，靠锅炉侧由检修部锅炉专业负责检修保护，靠汽机侧由检修部汽机专业负责检修保护。5.2. 19发电机水内冷系统由检修部汽机专业负责检修保护，定子冷却水以进出发电机侧的第一对法兰为界，法兰至发电机由保护部电气专业负责检修保护，其余由检修部汽机专业负责检修保护。发电机转子冷却水的进水装置由检修部汽机专业负责检修保护，其后的转子轴至出水法兰由保护部电气专业负责检修保护。5.3. 20发电机转子抽装工作由检修部汽机专业负责。5.2.21 发电机、励磁机、给水泵电动机的轴瓦及其靠背轮螺丝由检修部汽机专业负责。5.2.22 转动机械的电动机以靠背轮为界。校中心与转子找动平衡靠背轮连接由所辖设备的检修专业负责（包含新配电机端靠背轮的制作加工）;保护部电气专业只负责电机及其电气线路的检修保护。5.2.23 汽轮机轴加风机电机（包含转子轴）的检修保护由保护部电气专业负责，风壳及叶轮的拆装、检修、调整由检修部汽机专业负责。5.2.24 所有电动、气动调整阀门、调整档板、调整闸板等装置的操纵调整（执行器）部分由保护部热工专业负责检修保护，凡属启闭电动阀门、档板、闸板等装置的电动头（执行器）部分由保护部电气专业负责检修保护。所有带MCC柜的电动门（执行器）以DCS及PLC程控到MCC柜进线端子为界，DCS及PLC程控到MCC柜进线端子之前与MCC带调整的电动门（执行器）由保护部热工专业负责检修保护，电动门（执行器）的MCC抽屉由保护部电气专业负责检修保护。5.2.25 所有电动阀门、档板、闸板等以动力头偶合件为界。电动头的拆装及下列阀门、档板、闸板部分由所辖设备检修分专业负责检修保护，电动头及偶合件部分由保护部电气专业负责检修保护，行程调整以电气为主，机务配合。5.2.26 各类调整门、档板、闸板均以与设备连接的第一个连杆销子为界。与设备连接的第一个连杆销子由所辖设备检修专业负责检修保护，其后的连杆与调整装置（执行器）由保护部热工专业负责检修保护，阀位调整以热工为主，机务配合。5.2.27 所有主、辅车间内的气控空气系统及设备划分按单一的气控阀，保护部热工专业应管操纵气源支管。有集中操纵箱的，由检修专业把操纵气源送至箱内。电磁阀、定位器及气源管路等附属设备由保护部热工专业负责检修保护；气控阀门体、活塞由所辖设备检修专业负责检修保护。空气滤清器由所辖设备检修专业负责检修保护。5.2.28仪用空压机房内外的设备及系统均由检修部锅炉专业负责检修保护。除灰空压机房内外设备及系统由燃运部负责检修保护。5.2.29除灰仓泵气动元件由燃运部负责检修保护，气动元件第一个接头（不包含接头）至操纵箱由保护分场热工专业负责检修保护。气控压力调节器、电磁阀前第一个活接头（包含活接头）与气动碟阀由燃运部负责检修保护，气动碟阀上第一个操纵气接头（不包含接头）前与仓泵料位计由保护部热工专业负责检修保护。5.2.30热工仪表气源管道一次门及门前由机务负责检修保护，一次门后由保护部热工专业负责检修保护。5.2.31电气设备上的热工仪表（如温度表等）由保护部电气专业负责拆线，保护电气专业负责拆、装（变压器油温测量装置由保护部热工专业负责），保护部热工专业负责校验、修理。发电机定子测温装置，检漏计等以机座端子排为界，端子排引出的电缆外部仪表及整个装置调试工作由保护部热工专业负责，其余由保护部电气专业负责。5.2.32轴向位移、差胀、测速探头、阀位测量装置的检修及间隙调整由保护部热工专业负责，检修部汽机专业配合，引出线的密封由保护部热工专业负责，开孔由检修部汽机专业负责。52.33温度计由保护部热工专业负责检修保护，温度测点的套管（插座）由保护部热工专业备件与检修保护，所辖设备检修专业负责开孔与拆装。5.2.34流量测量用的喷咀、孔板设备由保护部热工专业负责设备订购，拆装由所辖设备检修专业负责。5.2.35所有压力测点等脉冲管道均以一次门为界，无一次门的测点，以第一个焊口、接头、法兰为界。一次门及第一个焊口、接头、法兰由所辖设备检修专业负责检修保护，其后由保护部热工专业负责检修保护。5.2.36取样、加药、溶液箱采水等设备及系统管道均以一次门为界，无一次门的，则以第一个焊口、接头、法兰为界。一次门（包含一次门后法兰）或者第一个焊口、接头、法兰由所辖设备检修专业负责检修保护，其后由检修部汽机专业负责检修保护。5.2.37锅炉上取样串联二次门前（包含二次门后法兰）由检修部锅炉专业负责检修保护，二次门以后由检修部汽机专业负责检修保护。5.2.38化学在线监测仪表与仪表溶液的配制、定期更换由生产运行部负责运行保护与配制、更换,保护部热工专业负责检修保护，取样系统以水汽冷却器后第一个门的后法兰或者接头为界，之前由检修部汽机专业负责检修保护，之后由保护部热工专业负责检修保护，但滤芯及取样水的回收排放系统仍由检修部汽机专业负责检修保护。5.2.39除盐水系统分别以疏水箱补水门与凝聚器补水隔离门为界，疏水箱补水门及其门后的管道与凝聚器补水隔离门及其门后的管道由检修部汽机专业汽机检修班负责检修保护，其余由汽机专业负责检修保护。5.2.40凝聚水精处理设备及其系统机务部分由检修部汽机专业负责检修保护。凝聚水精处理操纵系统，水汽取样装置、加药成套操纵装置程序操纵系统由保护部热工专业负责检修保护，闭式除盐水冷却装置操纵柜由保护部电气专业负责检修保护。5.2.41制氢站设备及其系统机务部分由检修部汽机专业负责检修保护，电气操纵部分由保护部电气专业负责检修保护，硅整流装置由保护部电气专业负责检修保护。主厂房内氢系统及发电机氢系统以与发电机联接的一次门（或者第一个法兰）为界，一次门（或者第一个法兰）及往常，包含发电机氢密封瓦由检修部汽机专业负责检修保护，一次门（或者第一个法兰）后由保护部电气专业负责检修保护。5.2.42煤粉设备系统以原煤仓金属段漏斗为界，原煤仓金属段漏斗以上属燃运部运行与检修保护；原煤仓金属段漏斗及下列属生产运行部负责运行保护，检修部锅炉专业负责检修保护。5.2.43除尘设备以电除尘器灰斗下手动插扳门为界。之前由生产运行部负责运行保护，之后由燃运部负责运行保护。5.2.44除灰、除尘设备及系统以电除尘器灰斗下仓泵手动闸扳门上法兰为界（包含法兰），手动闸扳门上法兰以上由检修部锅炉专业负责检修保护，其它由燃运部负责检修保护。5.2.45所有电磁阀操纵阀门由机务检修保护，电磁铁线圈及操纵回路由保护部检修保护。5.2.46输灰仓泵系统操纵部分由保护部热工专业负责检修保护。5.2.47灰库萝茨风机、电加热器、除灰空压机、冷干机电气部分由保护部电气专业负责检修保护。5.2.48灰库空压机、除尘器操纵部分由保护部电气专业负责检修保护。5.2.49斗轮机PLC程控、拨煤机操纵、水处理空压机操纵部分由保护部电气专业负责检修保护。5.2.50电除尘操纵柜、程序柜内电脑操纵器及二次设备由保护部电气专业负责检修保护；动力回路接触器、电源开关、硅整流变、两点刀闸瓷转轴与电加热器、振打电机及操纵系统由保护部电气专业负责检修保护；快熔保险由生产运行部负责更换。5.2.516kVF-C柜内熔断器在运行中由生产运行部更换，大、小修由保护部电气专业负责更换。5.2.52输煤程控UPS由保护部热工专业负责检修保护，广播呼叫系统蓄电池由保护部电气专业负责检修保护。5.2.53输煤程控由保护部热工专业负责检修保护，皮带就地操纵箱与现场执行元件、跑偏开关、行程开关、堵煤开关、皮带除尘器PLC程控等由保护部电气专业负责检修保护。5.2.54输煤系统以输煤程控到就地操纵箱进线端子为界，就地电气部分由保护部电气专业负责检修保护，程序操纵系统由保护部热工专业负责检修保护。涉及到6kV操纵回路问题的查找、处理由保护电气负责。5.2.55斗轮机、除尘器、输煤系统电磁阀由保护部电气专业负责检修保护，输煤系统热工仪表，斗轮机皮带电子秤由保护部热工专业负责检修保护。5.2.56主厂房内辅机为就地操纵的由保护部电气专业负责检修保护，远操程序操纵回路与有智能脱扣器的由保护部电气专业负责检修保护。5.2.57全厂直流操纵或者含有继电保护的操纵回路，交流操纵的盘车、顶轴油泵、稳压泵、主厂房仪用空压机、杂用空压机及冷干机、循环水泵、冷却水泵、球磨油泵、球磨机喷油装置等操纵回路由保护部电气专业负责检修保护；52.58锅炉球磨机润滑油站就地操纵柜、接触器空开一次回路由保护部电气专业负责检修保护，操纵回路由保护部电气专业负责检修保护。锅炉送风机、引风机润滑油站操纵回路由保护部电气专业负责检修保护。5.2.59锅炉吹灰器及其系统机务部分由检修部锅炉专业负责检修保护，吹灰器电气及操纵部分以吹灰程控到就地操纵柜进线端子为界，就地操纵柜、操纵装置由保护部电气专业负责检修保护，程序操纵系统由保护部热工专业负责检修保护。5.2.60全部排污泵的就地操纵（包含浮球液位计）部分全部由保护部电气专业负责检修保护，远操操纵由保护部热工专业负责检修保护。5.2.61除灰空压机、斗轮机电磁阀线圈部分由保护电气专业负责检修保护。5. 2.62柴油发电机机务部分由检修部汽机专业负责检修保护，操纵装置由保护部电气专业负责检修保护。5.63.63 励磁整流柜内开关、刀闸、母线及风机由保护部电气专业负责检修保护，其余由保护部电气专业负责检修保护。5.63.64 集控、网控、灭磁室、6kV开关柜继电器室及就地端子箱由保护部电气专业负责检修保护，380V配电室内一、二次电气设备及就地动力操纵箱由保护部电气专业清扫。5.63.65 电接点压力表，热工保护动作电动门回路，操纵台处端子后线路由保护部热工专业负责检修保护。5.63.66 热工用的引自车间的动力盘、热工盘的交、直流电源的电缆由保护部电气专业负责检修保护。以总刀闸保险为界，总刀闸或者保险由保护部电气专业负责检修保护，其它部分由保护部热工专业负责检修保护。热工与电气合用的电源盘，热工用的分路由保护部热工专业负责检修保护，其它由保护部电气专业负责检修保护。5.63.67 功率变送器，其输入回路及功率变送器由保护部电气专业管辖；输出供巡回检测装置的回路由保护部热工专业管辖。5.63.68 68热工、电气所需对方信号以需方柜（箱）内端子排为界，端子及以后由需方负责，端子与进线电缆联接由供方负责。5.63.69 69电气设备划分细则：a、相互取电源，靠近电源侧第一个刀闸或者熔断器由电源所属部门负责检修保护，其后及电缆由需取电源部门负责检修保护；b、电流互感器、二次回路与操纵回路共用电缆，电缆由操纵回路所属部门负责检修保护；c、直流合闸电缆、刀闸、熔断器、合闸接触器，由保护部电气专业负责检修保护，其余IOnlnI2下列的直流电缆由保护部电气专业负责检修保护；d、开关机构（柜）内辅助接点检查及其二次线（含6kV开关柜二次插把及380V抽屉开关二次滑槽）由保护部电气专业负责检修保护，辅助接点更换及传动机构调整由保护部电气专业负责检修保护；6kV开关柜工作、试验位置辅助接点更换由保护部电气专业负责，保护部电气专业负责调整；e、设备试验时，一次线由保护部电气专业负责拆装，二次线及末屏、放电计数器由保护部电气专业负责拆装。f、凡供交流电动机的一次回路包含电缆、刀闸、熔断器、接触器、热偶由保护部电气专业负责检修保护（前面已明确由其它专业管辖的除外）。5.2.70生产车间盘柜的卫生划分为：盘柜外卫生由运行部门负责打扫，集控室内操纵与继电保护盘柜内卫生全部由保护部电气专业负责打扫，输煤系统就地盘柜内卫生全部由保护部电气专业负责打扫，其它盘柜内卫生由所辖设备检修专业负责打扫。5.2.71电缆桥架卫生区域划分为：a、*1#4汽机（周期一年一次），4炉、Z电除尘器、化学、循泵房、空压机房、综合泵房、补水泵房、
