某工程施工组织设计(PPT 82页).docx

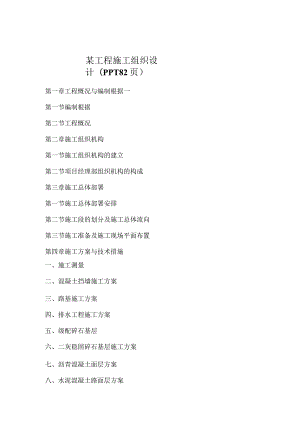

某工程施工组织设计（PPT82页）第一章工程慨况与编制根据一第一节编制根据第二节工程慨况第二章施工组织机构第一节施工组织机构的建立第二节项目经理部组织机构的构成第三章施工总体部署第一节施工总体部署安排第二节施工段的划分及施工总体流向第三节施工准备及施工现场平面布置第四章施工方案与技术措施一、施工测量二、混凝土挡墙施工方案三、路基施工方案四、排水工程施工方案五、级配碎石基层六、二灰稳固碎石基层施工方案七、沥青混凝土面层方案八、水泥混凝土路面层方案九、人行道工程方案十、交通工程方案十一、电力、通讯排管工程十二、路灯工程第五章质量管理体系与措施第一节质量保证措施第二节技术保证措施第三节成品保护措施第六章安全管理与措施第一节安全管理制度第二节施工现场安全（技术）措施第七章工程进度计划与措施第一节施工进度计划安排第二节确保工期的措施第三节工期保障措施第四节影响工期因素的应急措施第五节冬、雨季的施工安排第八章文明施工及环境保护措施第一节文明施工措施第二节环境保护第一章工程概况与编制根据第一节编制根据第二节工程概况1、本工程招标文件2、有关设计图纸。3、现场踏勘情况。4、有关的技术标准及规范：二、编制原则1、保证重点、统筹安排、科学合理的安排施工程序。2、用流水施工作业法与网络计划技术，安排施工进度计划。3、合理选择施工方案，使用先进施工技术，缩短工期、降低工程成本，提高工程质量。第二节工程概况1、工程概况资中县滨江大道二期工程位于内江市资中县城沱江左岸，为沿河道的东西走向，西起县城南园(o÷ooo),东至沱江二桥北桥头(2+515.0135)o路线全长2.5公里。道路标准为城市支路-II级，设计行车速度为30KnI/h。道路总长度为2515.013m,全宽1527米。全路幅构成为：15米二2米人行道+9米机动车道+4米人行道;20米二4米人行道+12米非机动车道+4米人行道；27米二4米人行道+14米机动车道+5米绿化带+4米人行道。工程内容包含土石方工程、道路工程、排水工程、路灯照明工程、电力浅沟、交通设施、道路绿化及挡墙等附属工程。2.工程设计资中县滨江大道二期道路按城市支路-口级设计，设计行车速度为30Kmhoo纵坡共设置7个边坡点，最大纵坡1.160%,最小纵坡为0.3%o横断面中半幅道路使用单向坡，车行道横坡使用1.5%,坡向外侧，人行道横坡使用2%,坡向道路内侧。路面使用沥青混凝土，其结构为：表面层为4CM厚细粒式沥青混凝土Lac-13,下面层为8CM厚粗粒式混凝土Lac-201,全路段沥青使用聚烯烽类改性道路沥青AH-90#,改性剂掺入量（质量比）为3%O上基层为35Cm二灰稳固级配碎石，下基层为20Cm级配碎石。人行道铺人行道砖。路缘石为预制C30混凝土缘石。新建挡墙为C15混凝土横重式挡墙，已建挡墙拆除顶部两米范围再使用混凝土现浇。雨、污水管均使用承插式钢筋混凝土II级或者In级管。3、要紧工程量主道要紧工程量序号分项工程名称规格单位数量1、细粒式沥青混凝土面层4cmm31246.22、粗粒式沥青混凝土面层8cmm32492.43、二灰稳固级配碎石35cmm310904.44、级配碎石底基层20cmm36231.15、人行道砖m218778.86、5%水泥稳固碎石IOcmm31877.97、级配碎石IOcmm31877.98、C30混凝土立缘石12×40×50cmm53099、C30混凝土平石m530910、C30混凝土缘石8×20×50cmm417611、道路填方m349014112、道路挖方m3529013、清表、淤方量m35060.414、挡墙覆盖层开挖m36543015、原堤顶部拆除m3324016、挡墙C15混凝土m39531017、挡墙C25混凝土m3138018、挡墙钢筋t31519、墙背反滤料m3530020、PVC100mmm14553环城路道路改造道路工程量序号分项工程名称规格单位数量1、砖砌雨水井座392、混凝土管D300D400m3803、挖、填土石方m320224、车道铺筑C30混凝土20cmm221445、车道基础7%水稳m221446、人行道铺水磨石块m217867、人行道ClO垫层IOcmm3178.68、临时道路修建m261049、混凝土路缘石m560电力通讯部分工程量序号分项工程名称规格单位数量1、PVC排水管100m19202、人孔井座683、手孔井座284、人工接地极03D501-4根945、电力、通讯排管波纹管m5180污水工程量序号分项工程名称规格单位数量1口级钢筋混凝土管d300米6092口级钢筋混凝土管d400米4173II级钢筋混凝土管d500米3964II级钢筋混凝土管d600米21145污水检查井1000座112雨水工程量表序号分项工程名称规格单位数量1钢筋混凝土管d200米10262钢筋混凝土管d300米443钢筋混凝土管d400米3134钢筋混凝土管d500米3235钢筋混凝土管d600米13356钢筋混凝土管d800米5887钢筋混凝土管dl000米3398钢筋混凝土管dl200米449单篦、双篦雨水口06MS201-8K座16310雨水检查井06MS201-8座121照明工程量表序号分项工程名称规格单位数量1路灯操纵箱IP54Zp12路灯灯杆8米-14米高套2083高压钠灯路灯100W-250W套4164变功率操纵器100/150/250W套2145路灯基础灯杆提供厂家确定座2086电力电缆YJV-O.6/1KV-5X25千米5.47接地扁钢40X4,热镀锌千米5.48绝缘穿刺线夹TTD051F个10409碳素波纹管80千米5.410电线BVV-O.5KV-3X2.5千米1.211镀锌钢管DN80,内外热镀锌米4004、工程范围主道工程（道路工程、电力通讯工程埋管、给排水工程、照明工程、东门环城改造）、引道工程（道路工程、电力通讯工程埋管、给排水工程、照明工程）等工程量清单范围以内的项目。5、工程特点与难点分析1、施工沿线干扰大、工程进度紧、施工组织要求高。2、施工时今年降水量大，自然因素影响大。3、施工区域内分项工程较多，工作范围广。4、本工程难点防洪提混凝土挡墙第二章施工组织机构第一节施工组织机构的建立根据本工程的性质及特点，我公司将把本工程列为公司重点工程。我公司将选派多次承担过类似工程施工，懂技术、会管理、善经营、具有精品意识的同志任项目经理，选派具有丰富施工经验、作风过硬的骨干人员构成项目经理部。公司各职能部门按内部业务系统管理要求，重点加强对项目部业务系统的监督、指导，以确保合同的顺利实现。第二节项目经理部组织机构的构成项目经理部要紧由项目经理、项目副经理、项目总工程师及各职能部门构成。项目经理部下设：1、工程管理部。2、施工技术部。3、质监部。4、安全保卫部。5、机械材料部。6、经营核算部。7、办公室。第三章施工总体部署 施工部署总体安排 施工段的划分及施工总体流向 施工准备及施工现场平面布置第一节施工总体部署安排由于滨江大道二期工程紧邻河边，背靠居民房，施工难度大。同时防洪堤挡墙工程量又基本占总工程量的一半。根据该工程的特点，施工总体部署如下：首先将0+280-1÷160段新建混凝土挡墙作为本工程的重点与难点。由于防洪堤挡墙工程一方面工程量大，牵涉的工序多（施工便道、围堰、抽水、挖基、支摸、混凝土浇筑、墙背填筑等），同时又要务必赶在下一个雨季之前完成挡墙基础施工，时间紧，任务重。其次，由于全段路堤填筑工程量大，所需土方均需外借。1+160-1÷465已建挡墙的墙背路基填筑与1+465-2+515的路基填筑可同步进行施工第三，0+000-0+280段原路面改造与其它次干道根据工程进度的需要安排施工第四，河堤码头施工尽量安排在新建挡墙墙身完成一半时进行。第二节施工段的划分及施工总体流向施工段的划分:本工程道路施工桩号为K0+000-K2+515.013,全长2.5Km°为确保工程施工总进度，根据施工内容、工程量，共设置五个流水段施工。即；第一流水段；k0+000-K0+287.83已建挡墙路面施工第二流水段：K0+287.83K1+160新建挡墙施工第三流水段；K0+160-K1+465已建挡墙、路基、路面施工第四流水段；K1+465K2÷515.013路堤回填施工第五流水段；环城道路施工各流水段之间电力、通讯、交通标志等管线工程使用平行流水法组织施工施工总体流向；测量一路基一排水一基层一面层一附属工程第三节施工准备及施工现场平面布置施工准备1、施工用电、主干线布置主干线使用75三2电缆线，沿线路明挂布置，埋地铺设时埋深不小于500mm,上下各铺50mm厚的细砂，并在上面铺一排标准砖保护。、配电箱及次干线次干线使用50mm2电缆线接至现场各固定用电机械处，并设置专用配电箱，沿线路每50m设一只1=配电箱。、施工照明(1)在每一个施工流水段设置二只镜灯照明，使用中48钢管搭设高12mo(2)流淌作业区域使用流淌式小型太阳灯辅助照明。(3)生活区照明：办公室使用220V电源配置白炽灯，工人宿舍区使用36V低压电源配置低压灯泡。、施工用水根据业主提供的水源头子，使用650镀锌水管作为干管，支管使用25镀锌水管，水管埋入地下250mmo各作业区分别引出用水支管至各用水处，并设专用水龙头，沿线路每50m设一只水笼头。、施工道路及围墙本标段材料及人员进场从原有道路进入施工现场。所有临时设施、材料堆场均不得占用施工道路，确保道路畅通。围墙按不一致施工阶段搭设，围墙使用彩钢板围墙，高度1.8瞑施工现场平面布置1、弃土场：由于滨江大道二期工程拆迁赔偿还未完全落实，目前暂时将K1+160作为临时弃土场。2、堆料场：该段道路沿线不是紧临居民房就是农民的庄稼地，料场设在二桥前商混站位置。3、二灰、沥青混凝土、水泥混凝土拌合场设在二桥前的商混站场地4、施工用水、施工用电源头待业主确定5、滨江大道二期工程项目经理部就近租在Kl÷120南侧东外街民房内6、机械、材料库房设在K1+080南侧垃圾库旁第四章施工方案与技术措施一、施工测量二、混凝土挡墙施工方案三、路基施工方案四、排水工程施工方案五、级配碎石基层六、二灰稳固碎石基层施工方案七、沥青混凝土面层方案八、水泥混凝土路面层方案九、人行道工程方案十、交通工程方案十一、电力、通讯排管工程十二、路灯工程一、施工测量1、测量根据根据业主提供的平面操纵坐标点与水准操纵原点进行引测。根据设计要求及设计图纸规定的道路工程坐标点，进行测量放样的坐标计算。测量操纵座标均系资中县城市独立坐标系统，标高系统使用设计图规定的高程系统。2、导线点及高程的布置在工程两侧沿线每间隔150m布置一个测量操纵网点，轴线定位（坐标）点与高程测量操纵点合用。在接管工地以后应立即对永久性标桩进行检查，对工程的测量编制专门的测量施工组织设计。3、高程操纵根据业主提供的水准原点，按照150M左右加密引测临时水准操纵基准点（部分与轴线操纵点合用）。由于受施工及其他因素的影响，工程两侧的高程基准点定期进行复核，避免水准点高程差错。二、混凝土挡墙施工方案滨江大道二期工程作为资中沿江景观道路，其地理位置面向河边，背靠居民房。集休闲、交通、景观于一体的标志性工程。由于该道路设计沿江而建，K0+280K+160段为新建挡墙，墙体因穿越河边，施工前务必先进行围堰施工。新建挡墙由于背靠居民楼，材料、机械、车辆无法通行。根据现场实际查看，考虑新修一条施工便道直通挡墙作业区，便道具体位置大致从K1+100k0+280（即垃圾处理站到新建挡墙起点K0+280）反向修建。（一）、围堰施工新建挡墙k0+280-K1+080段由于墙底通过河边，墙基开挖前需对河道先进行扎围施工，经抽水后再开始基底开挖作业。由于新建挡墙内侧为民房建筑，墙体内侧无法形成工作面。只能从挡墙外侧通过施工便道将施工所需的机械、车辆、材料送达现场。因此围堰前须修一条施工便道，以满足挡墙施工的需要。该工程围堰施工方案大致使用编织袋装土围堰与土石方围堰相结合的方式。具体方案如下：1、首先根据设计图纸有关说明，通过对当地情况的熟悉，结合目前现场实际情况，由于现在已进入十月份，雨季已过，河水慢慢进入枯水季节，目前最高水深不大于2米。编织袋围堰堰顶宽1一2M,外侧边坡为1.0：0.5,内侧为1.0:0.2,堰顶高出水位0.5-L0m,围堰内侧坡脚至基坑顶边缘的距离不小于4M,围堰内值J留够一定空间，草袋（编织袋）错缝码砌。土石方围堰顶宽8-JO米，堰顶距水面2.0m左右，使用外借土方回填。2、围堰施工流程施工准备一测量放线一基层清理f围堰砌筑一填土f挡墙施工一围堰拆除f河道疏浚清理、施工准备编织袋围堰施工前，要做好编织袋装土。编织袋内装填松散黏性±,通常装至草编织袋容量的60%为宜，袋口用细麻线或者铁丝缝合。土块务必捣碎，以防未捣碎的土块装入袋中，空隙率大，不宜堆码密实，留下漏水的后患与不稳固因素。2、测量放线要根据设计图纸，精确放出墙基的位置，并做好标记。以确保围堰施工的位置准确。3、基底清理土袋围堰填筑前，应清理堰底的树根，草皮、石块等杂物，填筑时，应自上游至下游合龙。堰底内侧坡脚距基坑顶缘距离不应小于4Mo4、围堰砌筑、填土编织袋围堰施工，要紧用于(0+280-0÷480)河水较深地段.、围堰前将需围堰的河底淤泥，树根，石块进行清理，再用装好土的编织袋从上游往下游进行扎围。、为减少河水对围堰的冲刷，扎围时，将编织袋码成弧形。同时，为防止堰体渗水，可在堰体外侧迎水面满铺一层太阳布,并铺往河床一侧很多于2米，上下层太阳布搭接长度为1米，其余接头搭接为0.5米，最后在太阳布上覆盖一层编织袋装土。、外侧围堰扎好后，堰体内侧施工便道所需土方一方面借用外借土方，另一方面可利用挡墙基槽土石方进行便道的填筑。即满足了施工便道与工作面施工，又满足了围堰施工的要求。土石方围堰施工由于(0+480-0+880)挡墙外侧河滩水位低,可使用土石方直接填筑的方式进行围堰。K0÷280-K0÷480则使用土石方与编织袋相结合的方式进行围堰施工。进行土石方围堰前，为解决堰底河水渗漏至挡墙基底，先在需要围堰的路段用挖掘机挖一深2m左右，宽6m左右的槽底用带粘性的土方回填并碾压,保证围堰外侧的河水不被渗透至挡墙基坑中。（二）、混泥土挡墙施工混凝土挡墙施工是滨江大道二期工程的重点与难点，一方面挡墙工程量大，近九万方混凝土的浇注。同时，新建挡墙一部分通过河边,施工前需先进行围堰作业，即增加了难度，又延长了作业时间。另一方面，现浇混泥土挡墙，由于体积大，方量多，属于大体积混凝土施工范畴。浇筑时混凝土由于温差过大极易出现裂纹，影响工程质量。1、技术准备、认真熟悉熟悉滨江大道二期工程挡墙施工图，严格按施工图及设计变更要求、施工规范与现场实际情况编制施工方案报送监理、业主审批。、施工方案审批后，对有关人员进行安全技术交底，再次核对挡墙的施工图纸，测量人员按挡墙的施工中线，高程操纵点进行挡墙平面与高程操纵测量与施工测量。2、施工工艺挡墙施工流程测量放线一基础开挖一支立墙体模板一浇注墙体混凝土一拆模及养生->墙背回填、测量放线根据施工图纸及坐标测放出挡土墙的中心线，挡墙基础平面位置先与纵断面高程线，做好平面、高程操纵点。、挡墙基槽开挖前应进行施工测量放样，施工放样时应严格按照设计图计算出每段挡墙段坐标及高程放样于实地，定出开挖中线即边线，起点及终点，设立桩标，注明高程及开挖深度，基槽开挖线按实地土质与进行放坡，挡土墙墙趾前沿距坡面水平距离不小于3米。、基槽开挖基槽开挖使用挖掘机及人工配合作业，挖机用InP反铲挖掘机开挖，挖出的土石方就近作为围堰土石方与施工便道使用。在基槽施工中，应根据实际需要设置排水沟及积水坑进行施工排水，保证工作面干燥与基底不被水浸。基槽施工中，当发现基槽有淤泥或者软土层时，根据设计要求需进行换填加强处理，报请监理工程师及业主批准后进行施工。、支立模板在基槽验收合格后立即对基槽进行封基，将设计图中各段挡墙断面几何尺寸实放于基础顶面自检合格后申请监理进行隐蔽检查，检查合格后立即组织人员进行墙身模板支撑作业。在模板施工前应对所有要用于本工程的模板进行清理、打磨、校正、上油或者打脱模剂。在安装模板时要根据设计高程将所要支撑的模板高度先在两端头做好高程操纵装，同时拉线加密搞成操纵点以便操纵模板顶面标高。墙身模板安装时预先用墨汁弹出墙身下底宽度线，便于模板安装时使用。弹出底边线后应立即对墙身前后坡面搭设样架坡面线，模板支撑安装时严格按已搭好的样架坡面线进行拼装。竖材用8x10cm榜间距40cm,用钢管作围楞，用8x10Cm的木协作斜撑，侧摸用16mm的螺栓对拉定位，螺栓间距为80cm,螺栓穿孔可使用内径为2025Cm的硬熟料管，拆模时，将螺栓拔出，再用1：2水泥砂浆堵塞螺栓孔,墙身模板视高度情况立模，通常4m高之内为一次立模，超过4m高的可分二次立模，亦可一次立模。模板安装时架管应使用双层脚手架，其纵横间距不能大于1M。每一次拆模时要保留移交主动模板有一米高度不能拆，便于下次支摸更能顺接。同时尽量减少第二次浇筑时的水泥浆下渗到已浇筑好了的碎墙面上，模板安装完毕后按设计标高与所固定操纵点进行加固模板与校正模板。模板校正完毕后进行自检，待自检合格后申请监理工程师对模板进行检查。由于挡土墙工程量大，战线长，且工期紧迫，需多处同时开工，模板只能是一次摊销，请监理及业主给予确认。由于地形复杂，模版的二次、三次转运由监理及业主方现场按时签证。、浇筑墙体混凝土挡墙每152Om设置一道变形缝（沉降缝），缝宽20-30cm,在变形缝支摸应先预先把变形缝的泡沫塑料板安装固定好使其缝能从下至上整体断开。施工完后抽出泡沫塑料板，从墙顶到基底沿墙的内、外、顶三边填塞沥青麻丝，塞入深度不小于20cm。墙身在高出地面部分按设计要求分层设置泄水孔，泄水孔间距根据设计要求按2.0x2.0m,上下排交错呈梅花形布置，孔内预埋山100mmpvc硬质排水管，最下面一排泄水孔出口处管道应伸出墙体20cmo周围铺设50x50x50Cm碎石，碎石外包土工布。混凝土挡墙浇筑使用商品碎配汽车泵输送到使用部位。在碎浇筑前应提早对安装设备进行调试，调试完毕后并进行检测便于碎浇筑时一次性成功，并准确计算出需要浇筑的混泥土方量报材料员通知商品碎公司，以免不够或者剩余造成浪费。碎在浇筑前再一次检查模板是否完全加固，对模板进行涂抹脱模剂，将墙台上支摸所掉的垃圾或者杂质清晰干净，用干净水将已浇筑好的碎冲洗干净。为避免挡墙大体积混凝土施工由于水泥内部产生水化热，混凝土内部温度与外面温差过大，导致混凝土出现裂纹。采取如下措施：、尽量选择水化热低的水泥、在满足设计图纸要求的混凝土强度、耐久性及与易性的前提下，改善混凝土骨料级配、加优质的掺与料及外加剂以适当减少单位水泥用量。、操纵浇筑层最大高度与间歇时间。、混凝土结构内部竖向埋设75pvc管，间排距2米*2米，通过pvc管散热降低混凝土内部温度，减小内外温差，操纵混凝土内外温差小于25,避免由于内外温差过大而产生裂缝，影响混凝土的质量。在对挡墙混泥土进行浇筑时，当位落高大于2m时，要使用串筒输送碎入仓，避免碎产生离析。混泥土浇筑时使用插入式振捣器振捣，振捣棒与侧摸应保持5-IOcm的距离，切勿漏振或者过振。在混泥土浇灌过程中，如表面泌水过多，应及时将水排走或者采取逐层减水措施，以免产生松顶，浇灌到顶后，应及时抹面，定浆后再二次抹面,是表面平整。混凝土浇筑需要加入片石时，碎施工一层后，人工进行片石摆放,按规范要求摆放完成后，再进行下一层碎施工。片石掺加前应清除表面的杂物、泥土等。片石掺入量通常不超过总培工体积的25%,施工操纵在20%,掺入时不可乱投乱放，石块应分布均匀，净距不小于100mm,距结构侧面与顶面的净距不小于150mm,石块不得接触预埋件，不可直接接触基底、模板。为保证混凝土浇灌的顺利实施，现场浇筑中将派出木工、钢筋工、支摸工、电工及试验工等现场值班。发现问题及时处理。碎强度试件制作应在现场拌合地点或者浇筑地点随机抽样制取，每一工作班应制做很多于2组试件（每组3块）。混凝土的养生及模板拆除浇筑完成后，应在初凝后尽快覆盖与洒水养护，覆盖时不得损伤或者污染混凝土的表面，混凝土在有模板覆盖时，应在养护期间经常使模板保持湿润。养护标准以经常保持混凝土表面湿润为主，养护天数很多于7天。模板拆除：模板拆除应按设计要求的顺序进行，设计无要求时，应遵循先支后拆，后支先拆的顺序，拆时严禁抛仍。卸落支架与拱架应按拟定混凝土挡墙浇筑后墙背的回填要求：混凝土浇筑后，待墙身强度达到设计强度的70%后方可进行墙背回填。墙背回填时一定按设计及规范要求使用砾石或者碎石土进行回填，不得使用膨胀性黏土，淤泥质土质，杂填土，种植土及建筑垃圾。同时，靠墙处回填后使用水夯及人工配合机械打夯，不能直接用重型压路机碾压。墙背以外的场平回填按要求分层回填压实。混凝土挡墙施工需注意的事项1、雨季施工、挡墙混凝土浇筑施工时务必随时准备遮盖挡雨与排出积水，以防雨水浸泡、冲刷，影响碎的质量。涂刷水溶性脱模剂的模板，应采取有效措施，防止雨水直接冲刷而脱落流失，影响脱模及碎表面质量。、在浇筑碎时，若突然遇雨，停歇时间过长，超过位初凝时间时，应按施工缝处理。雨后继续施工时，应先对结合部位进行技术处理后,再进行浇筑。2、混凝土挡墙施工应注意的质量问题、为防止混凝土浇筑过程中出现漏浆现象，模版的拼缝应接合紧密,拼缝处可用海绵条进行封堵。、为防止碎表面出现气泡，麻面，水波纹等缺陷，碎的浇筑应严格按技术交底中的顺序进行，每层浇筑厚度不得大于50cm,振捣密实,不漏振，只是振。、浇筑碎时，应经常观察模板，支架，预埋件与预留孔洞的情况，当发现有变形，移位时应立即停止浇筑，并应在已浇筑的碎凝聚前休整完好，保证墙体的整体质量。第三节、路基施工方案（一）填前准备：1、根据设计图纸放出施工红线，用人工挖出红线边沟，定出边线桩。2、对施工红线内所有影响施工的管线、构筑物统一记录并附图上报监理与业主。3、机械、车辆及回填土的调配就位。4、弃土场的落实(二)、路基施工方法滨江大道二期工程路基施工要紧以路堤回填为主，混泥土挡土墙墙背路基填料设计要求使用碎石土或者沙砾石进行回填。其他路段填料使用符合要求的图纸进行回填，路基压实度务必达到96%以上，弯沉值达到232(1/1OOmm)o路基填筑施工顺序；测量放线f清表f不良土质换填f填前碾压f路堤回填1、测量放线、恢复路基中线并加密中桩，测标高，放出坡脚桩，桩上注明桩号，标上填筑高度。、路基每填筑一、二层后需恢复道路中线与回填边线，避免无谓多填或者填筑宽度不够。2、清表及对原地表的处理路基回填前需对原路基填方范围内的障碍物、杂草、农作物残根与腐蚀土全部清除到路基范围以外。对通常土基，先清除地表杂草、农作物根茎、树根等杂物，挖除表面50CM厚的耕植土层，使用素土换填，用推土机推平整形，形成4%5%的路拱断面，压路机压实到合格的压实度。当原地面横坡在1：10L5时，将原地面表层土翻松再进行填筑，原地面坡度大于L5时，地面挖成宽度不小于2米，厚度0.5米的台阶，并向内倾斜3%,台阶保持无积水。3、不良土质的换填在路基回填施工中，对软基等不良土质，务必按设计、规范要求进行换填处理。先挖弃路基的不良土质，根据回填厚度使用素土或者沙砾石进行换填处理。4、填前碾压原路基（地表）清表与软基换填处理后，回填前需对路基进行填前碾压处理，满足压实度要求后方可进行路基回填。5、路堤回填、选择适宜各段的填筑材料，即K1+460-K2+515使用符合设计规范要求的外借土，K0÷000-Kl÷460挡墙段根据设计要求使用碎石土或者砂砾石进行回填。填筑时使用水平分层的方法填筑路堤，通常每层压实厚度操纵在30cmo同时，对各段填料提早作好标准击实试验。、在对挡墙墙背进行回填时，一方面填筑前，新浇筑挡墙K0+280-K1+160段混凝土强度务必达到70%以上方可进行填筑。碾压时，压路机不可过分靠近挡墙，与墙背保持近30-50Cm的距离。避免压路机碾压路基时损坏挡墙。另一方面，挡墙填料务必满足透水性材料要求，即符合设计要求的碎石土或者沙砾石。切不可用粘性土、种植土、膨胀土等不良土质用作挡墙的路基回填。、当路基填土含水量大于最佳含水量时可在路外晾、晒也可在路基上翻拌晾晒；当含水量不足时，可用水车洒水补充，使填土达到最佳含水量的要求，确保达到压实度标准。、当路堤宽度、厚度与填土含水量等符合要求后，碾压使用振动压路机，直线段由路边向路中进行，曲线段由内侧向外侧碾压。碾压次数5-6遍。第一遍与最后一遍为静压，其余为振动碾压。碾压除结构物边上可使用横向碾压外，均应纵向碾压。轮迹重叠30Cm-40cm,如遇压路机不能碾压的死角，务必使用打夯机人工打夯进行处理，做到不漏压。碾压成型的路堤，如遇雨淋，不管验收与否，雨后务必重压。、根据路堤的填筑高度，严格按规范要求检查压实度与填筑宽度，每层填土做到资料齐全，符合设计、规范要求。、在雨季施工中，严防路堤积水，填筑层表面应适当加大横坡度，以利于排水，并注意天气预报，及时碾压成型，防止填土被雨水泡软。保证土路堤在施工期内能及时排除天降水，做到雨止水干。、路基施工排水的处理路基施工阶段排水质量的好坏对路基质量有密切的关系，土路基施工的路基排水与填筑时的路面排水系统是非常重要的，本工程路基施工时，排水系统要紧分为两个部分：土路基填筑的路基排水与路面排水系统。为解决路基填筑排水问题，该工程0+280-1+160新建挡墙段由于挡墙背靠居民房，底楼居民生活用水大都使用向外直排的方式，无统一排放，该段路基填筑前，须在路基外侧靠居民处纵向挖一条盲沟，汇合的水再横向挖几条盲沟将水排向挡墙外。同时l÷160-2÷515段路基内侧靠近山体，雨季山水较大，为做好路基填筑阶段地下水与天落水的降排工作，在土路基红线邻近开挖一条纵向排水沟。排水沟的长度根据现场水系情况而定，原则上每IOom为一段，沟底设纵坡。排水沟端头设集水井将积水就近排入邻近河道或者水塘。、路基填筑达到设计标高时要抓紧按设计要求整理路槽，修整边坡,防护，确保路堤填筑质量与稳固性。、半填半挖路基与填挖交界处的路基，结合填挖方路基的施工要求进行，填方通常从低处开始，按距路基顶面的不一致高度操纵压实度标准，最后一层要翻松挖方地段，平整后与填方路段一起碾压成型路基。第四节排水工程施工滨江大道二期工程排水设计要紧使用雨水管、污水管解决路面排水与居民生活用水问题，雨、污管均使用11级或者In级承插式钢筋混凝土管,接口均使用承插式橡胶圈柔性接口。污水管KO+OOO-k1+465段设计在挡墙外3m位置，kl+465-k2+515段污水管则设计在道路中线右侧13m。雨水管位置均设计在离道路中线L5m。雨水管管径为d400-dlOOO,连接支管管径为d200-d300不等。污水管管径为d=500-d=600,连接支管管径为d300-d400不等。雨、污检查井均使用混凝土检查井，污水检查井1000。雨水检查井1100x1100-2200x2200不等。雨、污管道均使用开槽开挖的方式施工。一、排水管道工程施工工艺流程由于雨水管、污水管施工工艺大致一样，故雨、污管施工方案在此一并阐述。测量放线一沟槽开挖一雨、污水管道基础一雨、污水管道安装一雨、污水构筑物（检查井）一闭水试验一回填。1、测量放线路基施工在达到能满足排水施工要求时，则应先进行雨、污管道施工，首先是污水管道施工，其次再是雨水管道的施工。管道施工前，根据建设单位提供的导线点，水准点，准确放出沟槽开挖边线，计算出沟槽开挖深度。同时，根据设计图纸，测设管道中心线与井中心位置，设立中心桩。管道中心线与井中心位置需经监理复核。根据施工管径的大小，按规定的沟槽宽度定出边线，开挖前用白粉划线来操纵，在沟槽检查井位置的两侧设置操纵桩，并记录两桩至检查井中心的距离，以备校核。开挖线应包含放坡宽度与安装管道的作业宽度。沟槽槽底标高应高于设计标高15Cnb以便于人工捡底。为尽量避免雨、污管不被截段浪费，雨污检查井的施放位置可进行适当的调整。2、雨、污管沟槽开挖污水管道沟槽开挖计划安排：本合同段的污水管道施工计划分两段进行。K0÷000-Kl÷465段污水管道由于设计在挡墙外3m,该段管沟施工计划在挡墙施工完成后实施。K1+465-K2+515段污水管道距道路中心线13m,管背设计埋深12m左右位置，该段污水管计划在路堤填筑前实施作业。雨水管道沟槽开挖计划安排；滨江大道二期工程雨水管道埋深在路面下1.5m左右，距离道路中心线1.5m。雨水管沟槽开挖计划在路堤填筑高出管背50Cm时进行。以保证路堤回填碾压时不至损坏排水管。管沟开挖、根据雨、污管设计位置与设计标高，撒灰线示出开挖宽度，使用挖掘机开挖，为避免对基底的扰动，挖掘机开挖至槽底设计以上20Cm后，改由人工修坡、捡底至设计标高。当土质不能满足要求时，根据实际情况，使用灰土或者沙砾石换填处理，使用蛙式打夯机夯实使其密实度达到设计规范要求。、为保证槽底不被雨水或者其它山水浸泡，槽底每隔几十米处设一吸水坑，使槽底保持干燥。、排水管道沟槽开挖严格按有关规定执行。开挖深度H>1.5M时，按0.67边坡系数施放沟槽线。、挖掘开挖及人工清槽时，沟槽每侧临时堆土高度不宜超过1.5M,且距槽口边沿不宜小于0.8M。、管沟开挖到设计标高后，请设计、监理、业主现场验槽合格后及时铺筑沙砾石垫层。、雨、污支管的施工，根据实际情况，主管施工至哪里，支管随即施工哪里，施工过程中要注意对其他管线的保护，以防造成不必要的缺失。3、管道基础沟槽开挖经监理、业主验槽合格后，即进入管道基础施工环节。根据设计要求，本工程雨、污主管道均使用180°沙砾石基础，雨、污连接支管均使用360°混凝土满包基础。沟槽沙砾石基础按照超测的管道基础标高铺筑完毕后，管道安装前务必对管道沙砾石基础人工用打夯机夯实密实。4、碎管铺设、本工程雨、污管根据设计要求均使用IIin钢筋混凝土承插管，管道安装前，先对进场的管材向监理报审，同时对进场的管材由我部与监理工程师共同对管材的外观质量进行检查，检查其是否有空鼓、裂缝、碰伤、剥落、接口掉角等缺陷，承插口对接面是否平整光滑及其它缺陷等，不合格的管材拒绝使用。、管道铺设安装前先检查管沟沙砾石基础密实度、坡度等是否符合设计要求。、管道安装按照自下游排向上游的顺序进行铺设，承口向上游方向，插口向下游方向，检查井与管道接口处安装应注意带承口的一面应排在检查井的进水方向，带插口的应排在检查井的出水方方向。5、雨、污检查井、雨、污管道检查井根据设计要求使用混凝土排水检查井。施工时，井底基础应与管道基础同时做好，排水管检查井的溜槽宜与井壁同时进行砌筑，溜槽应与上下游管线底部接顺。、井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免因接茬不好的因素，产生裂缝引起不均匀沉降。、井内的踏步安装，在进行检查井混凝土浇筑时，用塑料泡沫预留出踏步安装的孔洞，踏步安装后，浇筑的混凝土在未达到强度前不得踩踏。、检查井的预留支管孔在检查井浇筑前根据支管口径大小用塑料泡沫预留在安砌的位置，预留孔的直径、方向、标高应符合设计规范要求。管与井壁衔接处应严密，预留支管口宜用砂浆砌筑封口并抹平。、根据设计要求，雨水口连接管使用360°混凝土满包基础。用截断的短管安装预留管时，其断管破茬不得朝向井内。6、雨水口砌筑滨江大道二期工程雨水蒐根据设计基本为单堂雨水井，沿道路两侧间距大致30m设一处。要紧功能是解决路面排水。、测量人员根据设计图纸所标桩号放出雨水口开挖位置，测出开挖深度。雨水方井挖出后先进行人工捡底，再浇筑IOCm厚混凝土垫层。、安砌雨水方井前，先放出雨水口位置，即在雨水口纵向两侧定出井位桩，其井位内侧桩要与侧石吻合，防止井口错位。同时定出雨水方井高程。、浇筑厚为IOcm的CIO强度等级的水泥混凝土基础底板时，若基底土质软，可换填30cm厚8%石灰土后，再浇混凝土底板，捣实、养护达一定强度后再安砌井墙。、井墙砌筑前，现在基础底板上铺砂浆一层，然后砌筑井座。缝要挤满砂浆，已砌完的四角高度应在同一个水平面上。、当雨水方井墙砌至一定高度时，做到随砌随将内墙用1：2水泥砂浆抹面，厚2cm。做到抹面密实光滑平整、不起鼓、不开裂。井外也用L2水泥砂浆抹面，使外墙严密。、常温砌墙用砖要洒水，不准用干砖砌筑，砌砖用M7.5水泥砂浆。砖的强度应满足Mulo设计要求。、当砌至支管顶时，应将露在井内管头与井壁内口相平，用水泥砂浆将管口与井壁接好。周围抹平抹严。墙身砌至要求标高时，用水泥砂浆卧底安装高分子材料井框、井算，做到井框四角平稳。其收水井标高操纵在比路面低1；53;OCm,便利聚水与泄水。6、闭水试验闭水试验前，接缝砂浆应达到设计强度要求，并在管道内预先充满水24h以上才能闭水。
