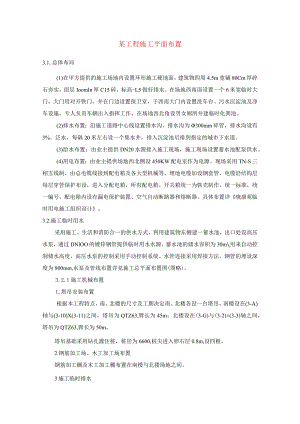

某工程施工平面布置3.1.总体布局(1)在甲方提供的施工场地内设置环形施工硬地面，建筑物四周4.5m宽铺80Cm厚碎石夯实，面层Ioomln厚C15碎，标高-L5做好排水。在场地西南面设置一个6米宽临时大门，大门用对开铁门，并在门边设置保卫室，于西南大门内设置洗车台、污水沉淀池及净车设施，专人负责车辆出入指挥工作，在场地西北角设男女厕所并建临时化粪池。(2)排水布置：沿施工道路中心线设置排水沟，排水沟为300mm碎管，排水沟设有3%。泛水，每隔20米左右设一个集水井，排入沉淀池后排到指定的城市下水道。(3)给水布置：由业主提供DN20水源接入施工现场，施工现场设置蓄水池配泵供水。(4)用电布置：由业主提供场地西北侧设450KW配电室作为电源。现场采用TN-S三相五线制，由总电缆线接到配电箱及各大型机械等。埋地电缆加设钢套管，电缆沿结构层每层穿管保护布设，进入分配电箱，所有配电箱、开关箱统一为铁壳制作，统一标准，统一编号，配电箱内设有漏电保护装置、空气自动断路器和熔断器。具体布置详晓康苑临时用电施工组织设计。3.2.施工临时用水采用施工、生活和消防合一的供水方式，利用建筑物东侧建一蓄水池，出口处设高压水泵，通过DNlOO的镀锌钢管提供临时用水水源。蓄水池的储水容积为30m用来自动控制储水高度，高压水泵的控制采用手动控制系统。水管连接采用焊接方法，钢管的埋设深度为800mm,水泵及管线布置详见施工总平面布置图(图略)。3.2.1施工机械布置1.塔吊安装布置根据本工程特点，南、北楼的尺寸及工期决定南、北楼各设一台塔吊。南楼设在(3-A)轴与(3-10)X(3-11)之间，塔吊为QTZ63,臂长为45m；北搂设在(3-G)与(3-2)×(3-3)轴之间，塔吊为QTZ63,臂长为50m。塔吊基础采用钻孔灌注桩，桩径为6600,桩尖进入卵石层0.8m,设四根。2.钢筋加工场、木工加工场布置钢筋加工棚及木工加工棚布置在南楼与北搂场地之间。3施工临时排水污水沉淀池设置在现场东南角，建筑物南侧设置一条排水沟与沉淀池连通,污水通过排水沟排至市政管网，并定期对沉淀池进行清理。3. 3上部结构施工阶段临时设施布置4. 3.1施工临时供电1 .在施工现场西北侧设450KW配电室，由建设单位开闭所引入两路电缆,干线全部采用埋方式，埋入深700mm,采用三相五线制，现场共设10个分配电箱，可保证供电及满足各部位机械及照明需要。2 .结构施工阶段，每一施工段楼面布置一个三级配电箱作为施工用电，在楼板上设置预留孔，电缆线从结构预留洞随着进度上升，每层用电通过配电箱拉接到各流动三级配电箱、手提末级箱进行施工,确保一机一箱一闸一漏电保护器,电缆通过洞口时,用抱箍及膨胀螺丝把电缆固定在混凝土结构上,严禁随意搭设。电箱设置良好的接地装置及漏电开关，防止触电。3. 3.2施工临时用水采用施工、生活、消防合一的供水式，利用建筑物东侧建一蓄水池，出口处设高压水泵，通过DNIoO的镀锌钢管提供临时用水水源。蓄水池的储水容积为30m用来自动控制储水高度，高压水泵的控制采用手动控制系统。水管连接采用焊接方法，钢管的埋设深度为80Omm,水泵及管线布置详见施工总平面图。3.3施工机械布置1.塔吊安装布置现场安装2台塔吊，南楼设于东北角塔吊臂长45m,北楼设于西南角塔吊臂长50m,塔吊桩基础采用4根钻孔灌注桩。2 .人货电梯布置现场配备2台人货电梯。人货电梯分别布置在：南楼设于(IT)X(I-D)(I-E)轴之间，北楼设于(2-1)X(2-B)”(2-D)轴之间，计划结构施工至7层时，开始安装。地下室顶板进行结构加固，具体详加固方案。3 .搅拌机布置采用2台混凝土泵车及4台砂浆搅拌机布置于场地西侧。搅拌机均布置在南楼场地北侧。砂、石堆场位于南楼与北搂场地之间，靠近搅拌机布置。3. 3.4施工水管布置为满足施工用水要求，保证施工安全，于南北楼各设一个水池并配加压泵。在施工层面设置消防设施和施工用水龙头，由施工用水接驳口接出一根650的管道，各层设置立管，由650立管在每层分解出625支管，在立管就近装置两只620的施工用水龙头，楼层施工用水主要采用橡皮管，同时每一层安装一只消防龙头，设置一只消防箱。各楼设置独立的消防泵、立管和电源。上部结构施工阶段施工平面具体布置详附图8.13.4装饰施工阶段临时设施布置结构施工完后2台塔吊拆除，保留2台人货电梯作为垂直运输工具。施工用电、用水设施布置与上部结构施工阶段相同。装饰施工阶段施工平面具体布置详附图8.203.5项经部现场生产、生活临时设施用途建筑面积责任人使用时间项经部办公室15m2开工竣工项经部会议室40m2项经部电脑室10m2开工竣工管理人员食堂60m2试块养护室15m2仓库32m2钢筋加工场600m2木工材料堆放场300Hl2厕所（含浴室）30ID2开工结构结束保卫室30m2
