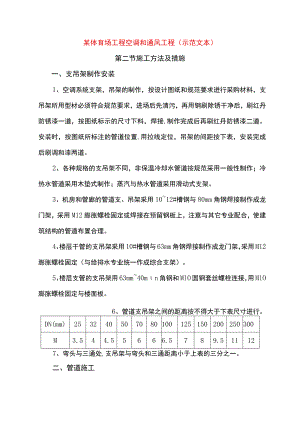

某体育场工程空调和通风工程（示范文本）第二节施工方法及措施一、支吊架制作安装1、空调系统支架，吊架的制作，按设计图纸和规范要求进行采购材料，支吊架所用型材必须符合规范要求，进场后先清污，再用钢刷除锈干净后，刷红丹防锈漆一道，按图纸标示的尺寸下料，焊接,制作完成后再刷红丹防锈漆二道。安装时，按图纸所标注的管道位置,用拉线定位，吊架的间距按下表，安装完成后刷调和漆两道。2、各种规格的支吊架不同，非保温冷却水管道按规范采用一般性制作；冷热水管道采用木垫式制作；蒸汽与热水管道采用滑动式支架。3、机房和管廊的管道支、吊架采用1012#槽钢与80mm角钢焊接制作成龙门架，采用M12膨胀螺栓固定或焊接在预留钢板上，注意与其它专业配合，使建筑结构的管道布置合理。4、楼层干管的支吊架采用10#槽钢与63mm角钢焊接制作成龙门架，采用M12膨胀螺栓固定（与给排水专业统一作成综合支架）。5、楼层支管的支吊架用63mm40mn角钢和MlO圆钢套丝螺栓连接，用MlO膨胀螺栓固定与楼面板。6、管道支吊架之间的距离按不得大于下表尺寸进行。DN(mm)253240507080100125150200250300M3.544.55666.5789.511127、弯头与三通处,支吊架与弯头和三通距离小于上表的三分之一。二、管道施工本空调系统冷/热供回水管道的管径在DN32以下用焊接钢管,在DN40以上时采用无缝钢管,空气凝结水管采用PVC；从地下一层空调机房至综合楼机房的两条DN150管道安装于室外管沟内，管道及托架安装按标准规范施工，特别是对保温部分的施工应特别注意,管道采用滑动式支架，木码,保温按设计要求施工。1、室内管道施工前准备按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，实际安装的结构位置作上标记，按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工（断管、破口或套丝、接零件、调直、校对，按管段分组编号，预制时先找准弯头与三通的位置，接上两端直管（或将几段直管连接）组成一个易于安装的整体。所有的管道必须坡口、除锈、刷樟丹油两遍。2、干管安装干管安装先从地下管廊入口开始，将已编好号的管段用电焊连接在作好标记的结构位置下面或旁边，确认无误后即可就位安装。大的管道可用葫芦进行吊装。管道之间对口或管道与管件之间对口，做到平整一致，不出现接头坡口错位现象。按设计波纹伸缩节2套安装时按规定作好预拉伸后，安装在图纸确定的位置上，其方向应便于操作和维修。干管安装完成调直后，用固定卡件卡牢（蒸汽与热水管道按规定调整好滑动支架），安装好固定支架，撤除伸缩器预拉伸支撑物。所有焊缝离开支吊架、过墙套管IOoMM以上，决不将焊缝置在支吊架上或置在套管内。3、立管安装按设计的施工图纸，将管道立管安装在干管安装完成后进行。每层从上至下统一吊线安装支架或管卡，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记进行焊接。立管阀门安装朝向便于操作和修理的方向及位置。所有焊缝离开支架、穿楼板套管100MM以上，应不能将焊缝置在支架上或置在套管内。4、支管安装支管在干管和立管完成后进行。按图纸将支管从干管或立管三通或弯头处依次逐段进行安装、调直、固定，直至设备进口阀门处，上好阀门、法兰或丝堵。待试压、冲洗完成后再与设备连接。DN32以下管道采用镀锌管丝接。丝接管道（包括与阀门或其他管件丝接，均按管螺纹规定，连接牢固，管螺纹根部有外露丝扣，无外露麻头。空气凝结水管用PVC管黏结,安装时应按有关规定,排水坡度在58%oDN40以上管道采用无缝钢管焊接。施工前按规范打破口。DN50以下采用“I”型，即管道与管道或管道与附件间留IMM宽缝隙进行焊接；DN65采用“V”型，即采用机械、气割、或手工铲除的方法将周边产成60度，铲除时在内边留23MM不铲，对接时留出23MM缝隙，再进行焊接。管道焊接最少三遍。底遍重点在严密，即一遍过后管道即可不漏、不渗；中间遍重点在牢固和使管道基本平整；表面一遍重在美观，既无烧穿、裂纹、结瘤、夹渣和气孔，又使焊波均匀一致。管道与法兰连接，重点是角度正确（一般为90度垂直）。管道与滑动支架焊接固定，在牢固的同时不伤及管道壁厚。冷冻水管若向下转弯时，按下图制作，应增设排器阀。所有冷水管、凝结水管均避免安装成型；回水管的三通亦避免装成型。从主管引出支管尽量从主管底部或侧面接出。所有空调凝结水管均按设计要求坡向排水口不小于08%的坡度。所有空调管、凝结水管均在支吊架处垫以与保温厚相同且经过防腐处理的木垫，以防“冷桥”和热损。管道埋设在室外管沟内，各种支架、托架安装。室外管道均采用无缝钢管。安装前对管沟进行清理,测量,定位,管道、支架安装,按地下一层空调机房预留的套管的标高及室外施工图布置进行配管,特别强调注意管道的保温,防腐,支架安装.三、阀门及各种设备安装该空调系统采用优质名牌阀门，所有阀门进货后先进行外观检查,应具备有产品合格证及进出口封闭良好，并在技术文件规定的期限内,只进行清洗即可安装。安装阀门时,型号首先与图纸核对无误，安装的位置、方向、高度严格按设计要求进行。采暖,空调系统中的热量及冷量是靠热水（或蒸汽）及冷水各功能房。热量及冷量的要求输送到各用户完全取决于水系统是否达到水力平衡。通常我们是通过选定流体的经济流体的流速来确定管径的，不论是异程式系统还是通程式系统，靠管径的变化使系统达到水力平衡通常是很困难的。因此，我们国家在采暖设计时允许水系统有不平衡率。自动排气阀安装在系统最便于操作的部位。排气阀下部.截止阀,过滤器，电动阀等阀门安装均应按阀门安装说明书操作.四、管道的试压及冲洗在主干管和支管完成后先进行局部试压，以便进行保温；当管道全部完成后，全部连通再进行一次全面试压。管道试验压力按设计的工作压力的1.5倍进行，按规范和设计要求，在10分钟内压力下降不大于0.02Mpa,且外观检查不漏；在一小时内压力下降不超过5OKpa,通知有关人员验收。凝结水系统采用灌水试验法，以不渗漏为止。管道清洗在全部安装完成，与设备连接前进行。具体做法是按系统用管临时接通，用自来水或启动临时水泵进行冲洗。管道冲洗不分时间，以冲出的水与滤纸接触后不见污物为止。管道安装完毕后，对系统必须用水进行冲洗强度试验和严密性试验，试验后的压力表不少于两只，精度不低于L5级，对各分段先进行分段试验，再对系统进行系统试验。加设的临时盲板应具有突出与法兰的边耳，且应做明显标志，并记录临时盲板的数量。当出现泄漏时，停止加压，并应放空管网中的试验介质，消除缺陷后，重新再试。试验完成后，应及时拆除所有的堵头、试验用的管道，并应与记录核实对无误，且应按有关规定动作格式填写记录。五、管道保温保温是空调系统关键所在,直接影响到空调制冷的使用寿命，因此对保温的施工比较严格要求.保温材料采用橡胶发泡套管或板材，用厂商随带的专用胶水粘接。保温材料的厚度按设计要求和厂商资料对水管道、D25D45用25三n管套；D57D108用32mi;D133D219用32mm厚板材；D273以上用38厚板材。（详见/可乐斯设计选型表）空气凝结水管采用25mn<,如一层保温材料达不到以上厚度要求时，采用双层保温。每个弯头不少于三块，确保与管壳与管壁紧密结合，美观平滑。三通处保温先做主管后做支管。对阀门、法兰单独进行保温，在其可拆卸部位两侧留出螺栓长度加25MM的空隙。1、弯管绝热结构当采用预制管绝热结构时，对于公称直径小于80mm的管道。对于公称直径等于或大于80mm,较小但弯曲半径在3.54倍管径以上时，应将保温管壳切割，外面再按设计要求做防潮层或保护层，直径大于30Onnn的弯管保温层，应留23个伸缩缝。三通绝热结构，注意在适当部位留伸缩缝，并用软质可压缩性材料填充。法兰的绝热结构做法与阀门绝热结构相似。2、托架、管卡的保温结构管道的托架、吊卡与管道直接接触，但保温结构与保冷结构的要求不同，保冷结构必须在拖吊架与管道之间放置垫木，防止冷桥现象。热力管道托架、吊卡的保温结构。冷介质管道托架、吊卡的保冷结构。3、绝热结构施工注意事项前面已经提到过，管道的绝热结构可以分为保温结构和保冷结构两大类。管道保冷结构和有可能受雨水浇淋及地下水浸蚀的保温结构,在保冷层或保温层外面要有防潮层，最外层才是保护层。对于其它类型的保温结构，一般只有保温层和保护层，因此，管道的绝热结构组成便有以下两种主要形式：保冷层或保温层一防潮层一保护层保温层一保护层在以上两种绝热结构的施工中，一般应遵循以下方法和注意事项：1）、保温层或保冷层的施工，应在管道的焊缝经检验合格、管道强度试验及严密性试验合格、刷油已按设计规定完成后进行；2）、预制绝热材料的接缝要错开，水平管道的纵缝应在正侧面。缝隙应以相同的碎料填塞，或以保温灰浆、保冷胶泥勾缝；3）、管道绝热层要按规定留伸缩缝；a、两固定支架间的水平管道，至少应留12个伸缩缝。采用硬质绝热材料时，应每隔IOm左右留一条伸缩缝；b、立管上的伸缩缝，应留在绝热层支承环的下面；Cx在弯头两端的直管上，可各留一条伸缩缝，或按图7至图11所示，在弯头中都留伸缩缝；人伸缩缝的宽度应为1520mmo伸缩缝内不可有杂物或硬块。保温层的伸缩缝内，硬采用矿物纤维材料（如石棉绳）填塞严密；保冷层的伸缩缝内，可用软质泡沫塑料填塞严密，或挤刮入发泡型粘结剂，外面用50InnI宽的不干胶带密封。e×立管和倾斜管道绝热层所用的支承板的间距，应根据绝热材料的表现密度确定，但表观密度小于200kgf时，可取8m左右；当表观密度大于200kgm'时，可取4m左右。3法兰两侧应留出一定空间，以便拆换螺栓；滑动支座、支架应留出一定间隙，以免管道伸缩时损坏绝热结构；g、保温层或保冷层无论使用何种材料，都应与管道表面密切接触。当采用硬质绝热管壳时，缝隙用石棉硅藻土泥或其它适宜的胶结材料填补，使之严密，不留空隙；当采用岩棉或超细玻璃棉管壳等软质材料时，绑扎间距应使绝热管壳与管道外表满全面接触；当采用充填式绝热，使用可压缩的松散材料时，如果材料成品的表观密度小于设计表观密度时，应计算出压缩比，使施工达到设计要求；h、防潮层的施工，应注意以下几方面：1）、管道保冷层及有可能浸入雨水、地下或地沟水的管道保温层,均应在其绝热层外表面做防潮层;2）、设置防潮层的绝热层外表面，应保持干净、干燥、平整；3）、当采用沥青胶或防水冷胶料玻璃布做防潮层时，第一层石油沥青胶或防水冷胶料的厚度，应为3rni;第二层玻璃布的厚度，应为O.l0.2mm；4）、在涂抹沥青胶料或防水冷胶料时，应满涂至规定的厚度。施工时玻璃布应随沥青层以螺旋缠绕方式涂边敷，其环向搭接视管径大小应不小于3050mm,且必须粘贴严密。在立管上的缠绕方式为上搭下。水平管道上如有纵向接缝，应使缝口朝下。5）、在特别不利的情况下，防潮层可以采用埋地管道的防腐做法;6）、防潮层使用沥青。7）、石棉水泥保护层在施工中应用较多，其优点是容易调制，使用方便，缺点是日久容易开裂，失去防水作用。用于室内管道及设备的保护层的配方见表4,表中材料加水调制后的表观密度为700kgm3左右；室外及地沟内管道及设备的保护层的配方见表5,表中材料加水调制后的表观密度为900kgf左右。8）、用铁皮护层，应优先考虑用镀锌铁皮。也可以用黑铁皮，但内外层刷红丹防锈漆各两遍，外层再按设计规定颜色刷面漆。近年来也常采用铝皮作保护层，厚度为0.5LOInn1。采用铁皮时的厚度可为0.30.5mm,常采用0.5rnu材料下料后用压边机压边，滚圆机滚圆。成型后的铁皮应紧贴绝热层，不留空隙，纵向搭口在下侧面，搭接3050mm。横向搭接应有半圆形突缘合，搭接约30mm,见图。主管包裹铁皮由下至上施工，水平管道应由低处向高处施工，以免雨水自上而下及顺管道坡度流入横向接缝内。铁皮搭接用M4X12o绑扎式绝热结构就是用镀锌铁丝、丝网或包扎带，把保温管壳固定在管道上。(1)、绑扎要求a、对于硬质绝热材料制品，可用1618号镀锌铁丝双股绑扎，绑扎间距不应大于40OnmI。但对公称直径大于600n三的管道，应在绑扎后另用10-14号镀锌铁丝或包装钢带加固,加固的间距约为500mn;b、对于半硬质或软质绝热制品的绝热层，应根据管道直径的大小，分别采用包装钢带、1416号镀锌铁丝或宽度为60mm的粘胶带进行绑扎。绑扎的间距，对半硬质绝热材料制品不应大于300mm,对软质毡、垫不应大于200muc、每对绝热管壳上的绑扎，不得少于两处；不允许用螺旋式缠绕的方法代替绑扎。11)、立管和管件、封头的绝热层施工(1)、公称直径大于100mm的立管的绝热施工，应先在立管上焊支承环，以承受绝热制品的重量，同时按前述的要求对绝热材料制品进行绑扎；对于公称直径大于100nIm的立管，可用8号镀锌铁丝，在管子上拧成扭辫箍环，利用扭辫索挂镀锌铁丝固定绝热层；(2)、当弯头部位绝热层无成型制品时，可将直管壳加工成虾米腰敷设。对于公称直径小于70mm的中、低温管道，当加工虾米腰有困难时，可采用软质毡、垫绑扎敷设；(3)、异径管的绝热层敷设，可将绝热制品加工成扇形块，并应采用环向或网状绑扎，其绑扎铁丝应与大直径管段的绑扎铁丝拉连牢固；(4)、封头的绝热层施工，应将制品板按封头尺寸加工成扇形块，并应错位敷设；绑扎材料一端应系在活动环上，另一端应系在切点位置的固定环或托架上，成为辐射式扎紧条。必要时可在辐射扎紧条间拉上环状拉条。12)、伴热管的绝热层施工(1)、直管段应每隔LO1.5%用镀锌铁丝把伴热管绑扎在主管道上。当主管没有防止局部过热的要求时，可把伴热管和主管直接绑扎在一起；当主管道需要防止局部过热时，应在主管道与伴热管接触部位加石棉垫；(2)、采用矿物棉毡、垫保温时，应先用镀锌铁丝网包裹并扎紧，不得将加热空间堵塞，然后再进行保温；(3)、采用硬质绝热制品保温并要求加垫以设置加热空间时，应再每块制品两端设置垫块或垫环，再进行保温。13)、不同场合下的绝热层结构室外架空冷介质管道的保冷层施工，防潮层可用油毡(搭接处用热沥青粘合)或玻璃布刷油漆，也可采用一面涂有铝箔的玻璃布。保护层用0.5n镀锌铁皮或铝皮，其纵向、环向为搭接缝，并应处于避免雨水渗入的位置。纵向搭接缝采用M4X12半圆头自攻螺丝固定，螺丝间距约为200250mmo室内及通行地沟管道的保温层或保冷层结构见，推荐用于室内及通行地沟的保温层施工。如用于保冷施工，当保冷管壳为硬质材料时,应再管壳与管道之间及管壳的纵、横缝隙处，用稀质料或沥青充填,无论采用硬质或软质保冷材料，均应再保冷层外设防潮层，然后再保护。这种绝热结构适用于没有雨水或地下水侵蚀的场合。不通行及半通行地沟管道保温层或保冷层结构，推荐用于不通行地沟及半通行地沟内管道的保温或保冷施工。如用于保冷层施工，要把保冷管壳之间的接缝粘合，管壳与管道应紧密接触，必要时加填料或用沥青胶粘合。这种绝热结构考虑道了地沟管道受地下水浸泡的可能性。充填式绝热结构是利用圆钢或扁钢做支撑环，套再管道上，间距为O.30.5m,支撑环外面包上IoXlO义1或20X20X1的镀锌铁丝网做圆形层，也可以直接采用金属保护层做固形层，再向固形层内充填绝热材料。绝热层的充填料，应按设计规定进行预处理。对不通行地沟中的管道采用粒状绝热材料施工时，宜将粒状材料用沥青拌和或憎水剂浸并经烘干，趁微温时充填。当设计无具体规定时，矿物棉的充填密度，应为产品标准密度的L32.4倍；粒状材料的充填密度，应为产品标准密度的1.21.4倍。当设计对充填密度有要求时，应按谁要求执行。密度不足或过重将达不到预期的绝热效果。浇注式绝热结构主要适用于地下水位低、土壤干燥的地区，常采取无地沟敷设方式，是一种比较经济的绝热方式。浇注式绝热层的施工采用木制或钢制的模具，模具的结构、形状应根据管道直径、施工程序和绝热层用料情况进行设计。模具的工作面应平整，拼缝严密，支点稳定，并应在模具内面涂脱模剂。浇注发泡型材料时，应在模具内面衬一层塑料薄膜。浇注直管道的绝热层时，应采用钢制滑模，滑模长度为L2L5m0当以绝热层的金属保护壳代替浇注模具时,保护壳应随施工进程分段装设，必要时采取加固措施。聚氨酯泡沫塑料的浇注(1)、配料的计量要准确。原料温度、环境温度必须符合产品使用规定。搅拌剂料应朝一个方向转动，混合料应均匀。每次配料要在规定时间内用完。对厂家供应的桶装聚氨酯泡沫塑料原料，应按下表所列比例进行抽查验收。桶装聚氨酯泡沫塑料原料抽查比例总桶数抽查桶数总桶数抽查桶数111292166282217343792733445128286445137299651285730100010(2)、绝热层结构及原材料聚氨酯泡沫塑料浇注，是指管道的绝热层施工，而保护层则采用聚乙烯，都是在工位上一次成型，这种复合结构适用于输送温度不超过IO(TC的介质。除桶装的聚氨酯泡沫塑料原料外，配料还有异氨算酯、聚醴多元醇和其它助剂。聚乙烯保护层所用的聚乙烯原料，也应抽查式样测试其性能是否符合指标要求。聚氨酯泡沫塑料的浇注成型绝热施工，涉及的原材料比较多，施工工艺和安装方面也有具体要求，这种专项技术不可能在较短的篇幅中阐述完整，读者需要详细了解，可找专项施工技术总结或工法做参考，实地考察正在施工的现场是最好的学习方法。六、管道油漆与色环所有管道均除锈，除锈后进行刷油两道；冷却供送水管刷深绿色面漆；回水管刷浅绿色面漆。其他保温水管保温层外面用厂商专用油漆刷色环和表明水流方向的箭头。各类色环颜色见下表：管道冷冻供水冷冻回水热水供水热水回水蒸汽管蒸汽凝结水颜色深蓝色浅蓝色深红色粉红色银灰色银灰色七、空调设备施工工艺流程图基础浇筑T基础养护T测量定位T开箱检查T现场运输T减震安装设备吊装ITI设备就位ITI找平找正ITI安装质量检查检收1）、空调机施工方法空调机进场后，先根据装箱单，说明书和有关资料进行规格、型号、外观、配件和专用工具的检查。根据确定的空调机外型尺寸，用10#槽钢制作空调机的底座并进行磨光、刷漆，放在早已找平的基础上。分段空调机的组装严格按组装图进行，对接时螺栓要平均受力，各功能段之间连接紧密，整个平整，检查门开启灵活，水路畅通。组装式空调机完成后作漏风测试：静压700Pa时，漏风率W3%。整体式空调安装达到位置正确，目测量水平，冷凝水管畅通。2）、注意事项搬运机组时应小心轻放，不得手执叶轮、蜗壳搬运机组，以免叶轮变形。不得把进出水管端头作为搬运手柄用。吊装时应保持机组水平安装以保证冷凝水的顺利排放，接水管为下进上出水，螺纹连接处应用生料带以确保密封。风管、水管的重量不得由机组承受。通电运行前须先清洁机组，确保风机、水盘及管路内无异物。通水使用时须打开机组放气阀，排清管内空气，待有水流时再关闭放气阀。机组使用冷水温度不低于5,热水温度不高于80,要求水质干净，尽量使用软质水。根据使用现场情况定期清洗过滤网及表冷器。机组停用时，冬季须注意防冻，以防管子冻裂。3）、质量通病：坐标、标高不准，不平不正；段替之间连接处，垫付规格不符；表冷器段体存水排不出。4）、处理方法：按设计说明垫平，较正。重新更换垫片。重新调整排水坡度。单机试运转由施工单位与设备供应商进行，并填写单机试运转记录。通风机试运转在运转前先用手盘动叶轮，无卡和碰撞现象后再通电运转。叶轮方向正确，在额定转速下运行2H,检查是否有异常振动，滑动轴承最高温度是否超过70；滚动轴承最高是否超过80o八、风机盘管安装工艺流程图1）、风机盘管施工方法风机盘管的支吊架采用弹簧式，除锈、刷漆，固定与风管相同。风机盘管安装前，先核对型号无误，铭牌与设计相符，确定无误后进行单机三速试运转和1.5倍工作压力的水压试验，合格后方可进行安装。安装前应检查电机壳体及交换器有无损伤，锈蚀现象，并进行通电试验，机械部分不得摩擦，电气部分不得漏电。并进行水压试验,试验强度应为工作压力的L5倍,压力稳定后观察23MIN不渗不漏。卧式吊装风机盘管，采用§1012的圆钢，一边焊接在角钢1.40*4上，焊接牢固可靠，角钢另一边钻0911园孔，一边套丝8IOCM,吊杆安装位置整齐垂直有序，吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平整,冷热水管与风机盘管、诱导器连接平整,阀门连接严密，方向正确，凝结水管采用软性接头连接，紧固配件严禁渗漏，水流畅通，水盘无积水，管道波度不小于58o风机盘管连接，应在管道系统冲洗排污后再连接，以防堵塞热交换器。暗装风机盘管，送回风口必须与装饰天花相匹配安装，回风口加过滤，回风室的连接短风管，测量尺度准确无误，连接处的绞口严密不漏气，装配在吊顶内的风机盘管应留有活动检查门，以便拆卸维修。风机盘管与水管相接时，供回水阀尽量靠近风机盘管；凝结水顺畅流出。风机盘管与水管的相接，水管采用软接头，凝结水管采用非金属软管（管道、阀门保温见保温工艺一章说明）。2）、注意事项搬运机组时应小心轻放，不得手执叶轮，机壳搬运机组，以免叶轮变形，不得把进出水管端头作为搬运手柄用。吊装时应保持机组水平安装以保证冷凝水的顺利排放，接水管为下进上出水，螺纹联接处应用生料带以确保密封，接管时应先从盘管进出水管开始接管，并采用软管接头，以保护风机盘管水接头不致扭伤。风机盘管安装时，进出水管管道应设阀门，以调节水量，电气的接线方法应严格按照机组电气接线图连接。与风机盘管机组接的风管与水管的重量不得由机组本身单独承受。通电运行前须先清洁机组，确保风机，水管及管道内无异物。通水使用时须打开机组放气阀，排清管内空气，待有水流处时再关闭放气阀。机组使用冷水温度不低于5,热水温度不高于80,要求水质干净，尽量使用软质水。根据现场使用情况定期清洗过滤网及表冷器。机组停用时，冬季须注意防冻，以防管子冻裂。3）、质量通病：风机盘管结水盘易堵塞。水管、风管保温连接处不严密，造成保温层积水、滴水，影响装饰工程。吊架不垂直，引起风机盘管变形，产生燥音。4）、处理方法：供回水管冲洗、过滤器杂物清除干净。保温接缝处应错开，接触缝隙应填满。吊架安装应调整垂直。九、风管的支吊架施工方法1）、支吊架间距如设计无要求时，对于水平不保温风管，按最大间距1米布置，对于相同管径的支吊托架应等距布置，但不能将支吊托架设置在风口、风阀等部位，应适当错开一定的距离。2）、支吊托架的预埋件或膨胀螺栓的位置，应正确和牢固可靠，支架埋入混凝土中，应去掉油污（不得喷涂油漆）以保证结合牢固,堵塞水泥砂浆应低于墙面，以便土建修饰墙面。3）、安装吊架应根据风管中心找出吊杆敷设位置单吊杆在风管中心线上，双吊杆托架角钢的螺栓间距、风管中心对称安装，吊架不能直接吊在风管法兰上。4）、安装立管卡环应先中点划线，按风管设计位置将最上半个的卡环固定好，再吊正，在保证垂直度情况下将下半卡环固定。5）、风管支架的悬臂、吊架的吊杆用槽钢制作；吊杆用M8圆钢制作。制作前先消除表面氧化物，再刷红丹防锈漆一遍；制作完成后再补红丹防锈漆和面漆各一遍；风管安装完成后补刷面漆一遍。6）、按风管中心线找出吊杆敷设位置，单吊杆在风管的中心线上;双吊杆以中心线对称安装。玻璃钢风管支吊架用M8M10螺栓固定于楼面板，间距为本12m；当风管较长需要安装一排支架时，先把两端的安好，然后以两端支架为基准，用拉线法找出中间支架的标高进行安装。垂直风管每层最少设两个。7）、支吊架的吊杆保持平直、螺纹完整。一般情况下吊杆为一根两端套丝的圆钢。特殊情况下吊杆需拼接时可采用焊接。焊接采用搭接法，搭接长度为吊杆直径8倍，并在两侧焊接。8）、支吊架标高严格按图纸设置。任何支吊架的设置都避开风口、阀门、检查门和自控机构处。支吊架绝不直接固定在法兰上。十、金属风管制作1、锁金：基本的划线方式是：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图和大样风管不同的几何形状和规格，分别划线展开，并进行剪切。下料后在轧口之前，板材必须倒角。金属风管采用咬口、钾接、焊接等连接方法。咬口、娜接、焊接均按要求制作。制作金属风管，板材的拼接咬口和圆形风管的闭合咬口，可采用单咬,矩形风管或配件，可采用转角咬口，联合交咬口，按扣式咬口，圆形弯管可采用立咬口。钢板厚度小于或等于1.2mm可采用咬接,大于1.5mm可采用焊接,翻边对焊宜采用气焊。2、法兰：方、矩形法兰由地根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径，用切割机按线切断，下料调直后放在冲床上冲击或钻床钻钾钉孔、螺栓孔，孔距不应大于150mm,且须导分均匀，四角有螺栓孔，并且备互换性。冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。圆形法兰用角钢或扁钢制作，先将整根角钢或扁钢放在冷煨法兰圆机上，按所需法兰直径调整机械的可调零件，卷成螺栓形状，将卷好后的型钢画线割开，逐个放在平台上找平找正，并进行焊接、冲孔或钻孔。铁皮插条法兰和不锈钢，铝板风管法兰按其规定制作，铁皮插条法兰有：U型插条法兰，平面S型插条法兰和平面立筋插条法兰等。3、风管：矩形风管边长大于或等于63Onnn,其管段长度在L2M以上均应采取加固措施。如采用角钢加固、角钢框加固、风管壁棱线加固或风管滚槽加固。风管与扁钢法兰可采用翻边连接。风管与角钢法兰连接时，风管壁厚度小于或等于1.5mm可采用翻边即接，风管壁厚大于1.5mm可采用翻边点焊或沿风管管口周边满焊。点焊时法兰与管壁外表面贴合,满焊时法兰应伸出风管管口4-5mmo法兰套在风管上，管端留出710Inln左右翻边量，管折方线与法兰平面应垂直。用聊钉将风管与法兰钾固，并留出四周翻边，翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。风管的咬缝必须紧密。咬缝宽度应均匀，无孔洞，半咬口或胀裂等缺陷。直管纵向咬缝应错开。风管的焊缝严禁有烧穿、漏焊和裂纹及不应有气孔、砂眼、夹渣等缺陷。焊接口钢板的变形应教正，纵向焊缝必须错开。风管外观质量应达到折角平直，圆弧均匀，两端面平行，无翘角，表面凹凸不大于5mm,风管与法兰孔距应符合设计要求和施工规范的规定，焊接应牢固，焊缝处不设置螺孔，螺孔具备互换性。风管加固应牢固可靠、整齐，间距适宜，均匀对称。铁皮插条法兰宽窄要一致，插入两管端后应牢固可靠。十一、风管安装风管与风管、风管与部件的联接采用M8MlO镀锌螺栓连接，螺栓穿入方向一致，两侧加镀锌垫片。风管与风管、风管与部件联接时，中间垫35mm的橡胶垫片或8501胶垫，橡胶垫片的宽度略窄于法兰宽度（压紧时使其内平）；接头处尽可能采用棒接或采用梯形接法，以减少漏风量。风管与阀门联接时，严格注意气流方向（防火阀易熔件迎气流方向；止回阀装在风机压出端上，开启方向与气流方向一致；手动密闭阀门上的标明箭头方向与受冲击波方向一致）。消声器的安装方向按设计风向进行。螺栓穿入时，把两个法兰先对正，穿上几个螺栓并戴上螺母，暂时先不上紧。随后用尖冲塞进穿不上螺栓的螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧。为了避免螺栓滑扣，紧螺栓时按十字交叉逐步均匀地拧紧。风管安装根据施工现场情况，可以在地面连成一定的长度，然后采用吊装的方法就位；也可以把风管一节一节地放在支架上逐节连接。一般顺序先干管后支管。风管接长吊装,是将在地面上连接好的风管（一般可接长至IOM-20M左右，用倒链或滑轮将风管升至吊架上。具体操作步骤为：1、首先根据现场具体情况，在梁柱和楼板上选择46个可靠的吊点，用膨胀螺栓固定事先准备好的吊环，然后将倒链或滑轮挂在吊环上。2、用麻绳或棕绳将风管捆绑牢固（大的风管吊点设在风管两边，不准在中间，以免风管变型）进行试吊。3、风管的试吊至离开地面150200mm时暂停，仔细检查倒链或滑轮受力点和捆绑风管的绳索、绳扣是否牢靠，风管的重心是否正确。确认无误后再进行正式吊装。4、正式吊装时，人员站在风管两边，几个点同时均匀的起吊，首尾呼应，一次完成。当吊至确定高度时，立即用事先准备的横担将风管正式固定。然后解开绳索。5、风管分节安装，是对于因受场地限制不便悬挂倒链或滑轮时，分节用绳索将风管拉到脚手架上，然后抬到支吊架上对正法兰逐节安装。5、风管的透光试验原则在晚上进行，既可将光源放入风管内从外部观察；亦可从风管端口向里观察，看外部灯光是否透入。6、风管安装完成进行调整，水平安装总偏差不大于20m,垂直安装偏差亦不大于20mmo每一系统的风管调整完成后，在适当位置进行固定。十二、风管阀门施工1、阀门检查a、一般阀门在安装前先检查其结构是否牢固，调节是否灵活，定位是否准确、可靠，风阀的标明方向是否正确及调节角度是否到位。b、手动调节阀的拉杆式或手柄的转轴与风管结合处严密；拉杆能在任意位置固定；手柄开关有标明调节的角度；阀板调节方便且不与风管碰擦。Cx多叶调节阀的叶片均匀，关闭时能相互贴合，搭接一致；大截面的调节阀叶片与轴有较强刚度，并能实施分组调节。人电动调节阀的执行机构及连动装置的动作可靠，其调节范围与指示角度与阀开启角度相一致。e、防火阀板材厚度大于2mm,转动件采用镀锌件制作，且转动灵活；其易熔件为消防部门认可的标准产品，熔点符合设计规定；阀门动作可靠，关闭时严密。3风管止回阀除符合一般阀门规定外，主要是开启与关闭的灵活性和关闭后的严密性以及可靠的调节平衡装置。2、消声器制作与安装根据设计要求本工程消声器采用阻性消声器。消声器框架加工牢固，壳体严密不漏风，其外管、内管、盖板、隔板、法兰制作及钟接均符合标准要求。消声器内部尺寸严格按标准掌握，内添超细玻璃棉和外包玻璃布覆面材料均按规定铺放。为减少覆面破损现象，在用泡钉装订吸声片时，在泡钉处加一垫片。对于容积大的吸声片在容腔内装设适当托挡板。消声器进场后先进行检查。其检查内容为：外表面平整无划痕和锈蚀；吸声片外包纤维布平整无破损；两边导风轨道完好无缺；紧固消声器的螺钉分布均匀；接缝平整无松动、无脱落现象。空调系统的消声处理对系统的使用及工作环境极其重要。3、防火阀、消声器安装设单独支吊架。支吊架除锈、刷漆同风管支吊架相同，但用材则以角钢为主，安装牢固，保证所承担的负荷。4、防雨百叶风口，安装时注意与结构配合，作好防水处理。5、本工程空调阀门型号多，在订货时特别注明，以图表下是常用阀门种类。十三、柔性风管制作1、所有风管与空调器、风机连接处均采用软橡胶板软接头联。（风机盘管采用帆布接头刷帆布漆）O2、软接头的长度一般为150250mm°造型平滑不扭曲，两端大小一致（不作变径管用）。无论用机械或手工制作，接缝均严密牢固。3、柔性管与法兰组装采用镀锌钢板压条聊接，即钉间距60mm-8Ommo4、柔性管两侧法兰平行，避免出现扭曲现象。十四、空调系统中使用的仪表施工该系统进行自动控制检测，显示，调节和控制的重要工具。自动化仪表的装备程度是体现一个国家科学技术水平的主要标志之一。在现代工业装置的管道工程中，自动化仪表种类繁多，这对该工程使用的仪表如下：压力测量仪表，温度测量仪表，流量测量仪表，物位测量仪表，电动仪表，远传、遥控式仪表，数字式仪表等。自动控制仪表的安装、调较按国家标准工业自动化仪表施工及验收规范GBJ93-86,以及机械工业部、电力部、化工部、冶金工业部轻工部等部门颁发的自控仪表施工验收规范和质量评定标准。如系进口装置的自动化仪表，应参照国际通用技术标准。如IEC国际电工委员会标准，ISA美国仪表学会标准等。检查水流开关，压力传感器，温度传感器，温度计等仪表是否符合该系统的要求，是否有合格证，说明书。压力测量点应选在光线充足及方便读数、安装、维修的位置，尽量避开高温、潮湿、震动和粉尘等影响。十五、风管阀门保温1、所有空调供回风管、新风管上的相联阀门、消声器、静压箱、软接头均做保温。保温材料采用25mm厚铝箔酚醛板材；而软接头采用铝箔超细玻璃棉毡进行。2、铝箔酚醛板的安装采用厂家专用胶水粘贴。将胶水均匀的刷在风阀等保温件和保温材料内面，经过规定时间晾后，将保温板均匀的压贴在保温件上。3、保温板材的下料，严格按保温件尺寸进行。在水平风管的保温件上保温，底面和顶面板料的宽度大于保温件宽50mm,以形成对两边保温板材的护托之势。4、所有拼缝和边角的外面均用铝箔胶带密封。5、对风管软接头的保温，用铝箔超细玻璃棉毡进行。在施工时注意铝箔玻璃棉毡与酚醛保温板结合一致，平滑美观。6、保温完成后，外喷与风管颜色相同的油漆，以使外观整齐美观。十六、空调通风系统调试1、准备工作通风及空调系统全部安装分单机调试完毕后，试运转在单机试运转完成以后进行，达到了设备和主要部件联动协调，动作正确，无异常现象。对每台设备都要进行单机试验，经过公司自检，由施工单位专业工程师负责,设计单位,建设单位,监理单位参与配合进行独台验收合格后，再组织联合试运转与调试。2、调试内容与方法调试工艺程序：准备工作系统运转前检查系统自控线路检查系统风量测试与调整检测仪表单体性能校验空调器性能测试调整自控系统检测仪表联动校验空调系统综合效果测试整理编制交工调试报告(1)、制冷系统测定主要是系统运行的压力温度、流量等各项技术数达到设计规定。运行时间为8n。(2)、通风机风量、风压及转速的测定。通风的风量测定点定在风机出口靠近风机位置气流均匀处，采用截面计算法计算风量；通风机的风压为进出口处的全压差；通风机的转速采用转速表测量主轴3次，求其平均值。(3)、风管风量风压测定。使用微压差计测量风管风量，截面位置选择在气流均匀处；使用液柱式压力计测量风管内压力。(4)、系统风量测定与调整a、按工程实际情况，绘制系统单线透视图，标明风管尺寸、测点截面位置、送回风口位置，同时标明设计风量、风速、截面位置及风口尺寸。b、开风机前，将风道和风口本身调节阀放在全开位置，空气处理室内各种阀门放在实际运行位置。Cx开启风机进行风量测定与调整。先粗测总风量是否满足设计风量要求做到心中有数，有利于下步调试工作。人系统风量测定与调整。使用微压差计测量风管风量，截面位置选择在气流均匀处，使用液柱式压力计测量风管内压力；干管与支管的风量采用“流量等比分配法”或“基准风口调整法”从系统最远、最不利的环路开始，逐步调向通风机。e、风口测试与风量调整：风口风量的测试采用风速仪进行，以平均风速乘以风口净截面求得数值；对于有设计数值的风口，通过调节阀直接进行；对于无设计数值的风口采用“流量等比分配法”从系统最高阻力路末端开始调整。3、综合效能的测定与调整该系统各种单机调试完毕后，在各专业基本完工的条件下进行的,具体试验
