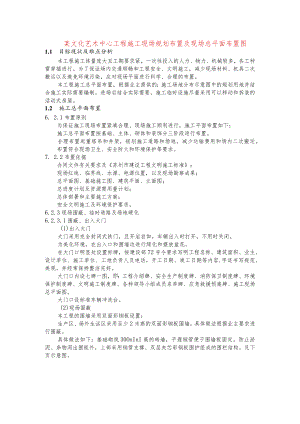

某文化艺术中心工程施工现场规划布置及现场总平面布置图.docx

某文化艺术中心工程施工现场规划布置及现场总平面布置图1.1 目标现状及难点分析本工程施工体量庞大且工期要求紧，一次性投入的人力、物力、机械较多，各工种需穿插进行。为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。本工程施工总平面布置，根据业主提供的：施工场地分布示意图中的规划用地并结合施工实际需要编制。进场后结合实际需要，施工临时设施尽量采用可以移动和拆装的活动式房屋。1.2 施工总平面布置6. 2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置如下：施工总平面布置按基础、主体、砌体和装饰分三阶段进行布置。合理布置起重塔吊和井架，规划施工道路和场地，减少运输费用和场内二次搬运。布置符合现场卫生、安全防火和环境保护等要求。7. 2.2布置依据合同文件有关要求及苏州市建设工程文明施工标准；现场红线、临界线、水源、电源位置，以及现场勘察成果；总平面图、基础施工图、建筑平面、立面图；总进度计划及资源需用量计划；总体部署和主要施工方案；安全文明施工及环境保护要求。6.2.3现场围蔽、临时道路及场地硬化6.2.3.1围蔽、出入大门(1)出入大门大门采用完全封闭式铁门，且开启自如，车辆出入时打开，不用时关闭。为美化环境，在出入口和围墙边进行绿化和摆放盆花。在大门口明显处设置标牌，按建设部72号令要求写明工程名称、建筑面积、业主、设计单位、施工单位、工地负责人及电话，开工日期、竣工日期等内容,字迹书写规范、美观，并经常保持整洁完好。大门口内设七牌一图，即：工程介绍牌、安全生产制度牌、消防保卫制度牌、环境保护制度牌、文明施工制度牌、各种领导小组成员名单牌、应急救援预案牌、施工现场总平面图。大门口设标准车辆冲洗台。(2)现场围蔽本工程的围墙采用双面彩钢板设置：生产区、场外生活区采用至少2米高的双面彩钢板围墙，具体做法根据业主要求进行围蔽。具体做法如下：基础砌筑30OnInI高的砖墙，予埋钢管便于围墙板固定。防止淤泥、杂物泻出围板外，上部采用钢管支撑、双层夹芯彩钢板围护组成的围栏结构。见下页示意图。笆O。COI一施工现场围蔽剖面图6.2.3.2基坑周边围护基坑周边围护采用钢管栏杆加密目安全网防护，立杆采用1.5m高，直径”48的钢管打入土中500mm,间距4m,水平杆设两道，底层距地面30Omm一道。6.2.3.3临时道路施工期间的施工主干道，围绕施工场地新建6米宽环形道路，大门主要出入设置8m宽混凝土道路，共同构成现场临时性道路。道路两边修建排水沟，满足雨季施工作业区的排水需要。进场后按施工总平面规划，修筑与施工主干道相连的施工主要通道以及办公区内各种辅助便道，同时对加工区及办公区场区进行硬化。施工主要通道是指临时设施与主干道相连接的部分和施工现场与主干道相连接的部分，施工便道是指办公与主干道连接的部分。6.2.3.4场区道路及地面硬化（1）道路具体做法为：素士夯实；150厚毛石灌碎石、石粉碾压基层；200厚C25混凝土面层。主要通道路面宽度为6米。进口干道路面宽度为8m,两边设置排水沟与主干道排水沟相接。道路具体做法见示意图。200厚C25混150厚毛石道路做法剖面图素士夯实（2）施工现场堆放及加工场地硬化做法：施工现场场地硬化标准：所有材料堆场、加工场地以及施工便道场均进行混凝土硬化处理。硬化场地及路面应控制好标高，确保表面平顺，做到场内排水畅通，无积水现象，并在整个施工过程中加以维护。次要施工通行道路宽4m,路基宽度4.5m,采用150厚块石层路基、路面150厚C25混凝土硬化处理。临建生活区场外布置，场地整平后铺4%水泥石粉喳100厚碾压，C15混凝土150厚硬化面层。办公区场地硬化采用场地整平后铺4%水泥石粉喳100厚碾压，C15混凝土150厚硬化面层，并设置地下排水管道。办公区临时办公、消防及洗车用水采用巾50mm25mm的镀锌钢管以满足用水需要。6. 2.4场外生活设施布置对于生活用临时设施，遵循苏州市颁布的苏州市建设工程施工现场生活区设置和管理标准，我公司考虑为被雇佣从外地进入本地区施工的工人建立并维护相应的生活宿舍、食堂、浴室、厕所和文化活动室等的要求，其标准应满足政府有关机构的生活标准和卫生标准等的要求，施工人员的生活设施设置在场外，工人生活区临时设施搭设以满足1400人生活和居住考虑，现场食堂应遵守相关食品卫生制度的规定，必须在取得相关食品卫生许可证并报送监理验查后方可投入使用。生活区的垃圾用大体积容积器收集，并委托环卫部门定期清理。7. 2.4.1生活基本设施1、职工宿舍采用双层彩钢板活动板房，保证通风、采光并安装空调，房间净高不得低于2.5米，地面面层为水泥砂浆或地砖地面，墙壁天棚吊顶，宿舍门窗带纱网。床铺为单层或双层钢制床，第一层床距地面为0.5米，第二层距第一层床间距不低于1米，距天棚不低于1米，床长不小于2米，每人铺位宽度不小于0.8米。一个房间12人，人均面积不少于311）2,不睡通铺。室内通风良好，整洁卫生，卧具、用具摆放整齐，垃圾袋装，配有防蚊、蝇、螳螂、老鼠等灭害措施。室内电线、灯头、开关符合用电标准，严禁使用“三炉室外有晒衣架，不在室内晾晒衣物。2、食堂食堂建造采用砖混结构，墙壁天棚刷白，防滑地砖地面，有给水、排水管道。食堂内摆设整齐、清洁，设垃圾容器。食堂四周做到地面平整、清洁、无积水。厨房设排烟、排气设施，炉（灶）台贴磁砖，锅灶台面起1米高度内的墙面贴磁砖，其它部位墙面采用砂浆抹光。炊事用具经常消毒，保持清洁卫生，食品贮藏在柜（箱）内，生、熟菜饭分开。厨房有灭蚊蝇、嶂螂等措施。炊事人员定期到卫生防疫部门体检，上岗须身着白色工作服、工作帽，并持有卫生健康证。生活区根据就餐人数提供符合卫生条件的就餐场所。施工现场设立饮水茶亭,配置满足和方便职工的饮水设施，保证职工随时喝上干净卫生的饮用水。3、沐浴室沐浴室结构牢固，使用面积不得小于100平方米，墙面、地面贴磁砖或抹防水砂浆，室内有排水、排气设施。照明器具采用防水灯头、防水开关，并设置漏电保护装置。沐浴室按施工人数每2025人设置一个淋浴喷头。沐浴室保持清洁卫生，并有专人管理，定时冲刷。4、生活区厕所生活区布置砌筑厕所尺寸7mX16m,为满足使用人数和卫生要求设一处，生活区厕所结构牢固，能防雨、防风，墙面、地面贴磁砖，坑池壁采用砖砌或混凝土浇捣。厕所采用自控水冲式（供水管用专用保温材料保温），并按施工人数每2025人设一个蹲位。厕所有化粪池，严禁将粪便直接排入下水道或河流沟渠。厕所有专人管理，经常清扫（每天打扫不少于3次），保持清洁卫生。6.2.4.2娱乐设施宿舍区设多媒体室，除举行大型会议和安全教育外，平时可以放电影和播放电视节目。同时设有报刊阅览室、棋牌室、乒乓球室等娱乐设施丰富职工业余文化生活。6.2.4.3其他配套设施其他配套设施还有医务室、理发室、小商店、电话亭等。6.2.5办公设施我公司在本工程施工期间提供两辆工程车（标准不低于桑塔纳2000）及一辆11人座商务车供业主及工程管理人员的现场管理使用。我公司在本工程施工期间提供业主三台笔记本电脑（标准不低于：处理器1.60GHZo400MHz.256MB内存、40GB硬盘、24XDVD/CD-RW、3年全面保护服务、预装微软XPHOme及常用办公软件）。我公司在本工程施工期间提供业主及工程管理人员三台数码相机（分辨率标准不低于五百万像素）办公室采用双层彩钢板房，内设空调、电脑、传真、统一桌椅等办公设备俱全。6.2.6大型施工机械布置6.2.6.1塔吊方案选择1、塔吊选型根据本建筑物的造型、结构特征、平面尺寸和吊装物、构件的外型尺寸、重量和安装部位以及塔吊自身的安装要求等因素选择安装7台固定式QTZ80F塔式起重机（臂长5055米）。具体位置见施工平面布置图。2、塔吊基础设计1）固定式塔吊QTZ80塔吊基础底面尺寸为5.6mX5.6m,厚度L35m,塔基底标高应低于底板基底标高以下20cm。基础大小根据地基承载力另外出台施工方案。施工中采取塔吊基础与结构分离的措施；塔吊基础的结构设计详见塔吊基础施工方案：3、塔吊安装百式起重机的安装要求及注意事项。1）塔吊安装时必须做到以下几点。（1）基础内埋设专用塔吊基座节下部加焊钢髡和铁扒。（2）浇筑时，必须用仪器对预埋基座节螺栓进行监测，确保其水平误差不超过2mm或垂直度不超过1%。（3）浇筑混凝土时，对预埋螺栓外露部分应进行保护。2）塔吊的安装、顶升塔身及锚固等作业，必须由经过专业培训并取得作业证的人员和有塔吊安装资质的队伍和人员完成。3）安装塔吊的过程中，对各安装部件和连接件，必须特别注意按说明书的规定、安装齐全、固定牢靠，并在安装后详细检查。4）在安装起重臂和平衡臂时，严禁安装一个臂就中断作业。5）在紧固要求有预紧力的螺栓时，必须使用测力扳手，将螺栓准确地紧固到规定的预紧力值。6）塔吊顶升作业时，必须按说明书规定，使塔吊处于最佳平衡状态，并将导向装置调整到规定的间隙。7）在顶升塔身的过程中，必须有专人仔细注意检查，严防电缆押拉、刮碰、挤伤等。其它均按塔吊说明书的规定执行。4、塔吊拆除1）建筑物外侧塔吊塔吊设置在建筑物外的，拆除时可利用塔吊自身降至地面，吊臂在地面解体，用汽车吊装车汽车运出场。2）建筑物内侧塔吊塔吊设置在建筑物内的，拆除时先在楼层上使用大吨位的汽车吊或履带吊拆除吊臂，再用塔吊自身降至首层，加固地下室顶板，用汽车吊及汽车运出场。5、群塔施工防撞措施1） 当高度相同或相近作业时，避免塔吊吊臂发生碰撞，在塔机安装和顶升时，使相邻塔机吊臂的高度差至少为5m（即两个标准节），使各吊臂能自由旋转，而不造成吊臂的碰撞。2） 由于施工的需要，低位塔吊的吊臂与高位塔吊的起重钢丝绳会发生碰撞事故。为杜绝此类事故发生，对每一台塔吊的工作区域进行合理划分，避免相邻塔吊同时在交叉作业面工作。作业时必须配备持合格操作证的、经验丰富的信号指挥工，确保指挥塔吊回转作业时能够兼顾周边塔吊的使用位置，以避免低位塔吊的吊臂碰撞高位塔吊的起升钢丝绳。3） 塔吊在施工中要注意天气尤其是大风天气的影响，当现场风速达到6级风（相当于风速达到10.813.8米/秒时），塔吊立即停止作业。大雾天气，能见度差（能见度低于IoOm）则塔吊停止作业。4） 多塔作业时，各机指挥要身着不同颜色的服装，相互区别，塔吊司机与指挥要配合默契，不得在吊臂交叉范围内同时进行吊运，要合理安排吊运时间差，使各台塔吊能够充分利用各自作业空间。a. 低塔让高塔，低塔在旋转前应先观察高塔运行情况再进行作业。b. 动塔让静塔，在两塔交叉作业时，进行运转的塔机应避让处于静止状态的塔机。5） 作业人员必须严格执行“十不吊”。a.塔机与信号指挥必须配备对讲机，每台塔吊装备一组对讲机，对讲机经统一确定频道后必须锁频，使用人员无权调改频率，专机专用，不得转借，主要频率见下表：塔吊编号对讲机频道塔吊编号对讲机频道1#塔吊1频道5#塔吊5频道2#塔吊2频道6#塔吊6频道3#塔吊3频道7#塔吊7频道4#塔吊4频道b.塔吊司机与信号指挥人员相对固定，无特殊情况不得随意更换，换班时，采用当面交接制，并认真做好交接记录。c.指挥过程中，塔司严格执行信号指挥与司机的应答制度，信号必须清晰，不得是是而非，信号不清晰时不得盲目操作。d.作业过程中，信号指挥必须时刻目视塔机吊钩（物）与转臂过程，同时还须环顾相邻塔机的工作状态，并发出安全提示语言。安全提示语言必须明确、简短、完整、清晰。e.塔机必须在吊臂和平衡臂端、塔帽顶端安装警示灯，施工期间夜间开通此灯。f.若作业塔吊回转一周范围内能碰撞到其他塔吊工作部位，该塔必须将回转定位一定角度，具体详见塔吊群塔作业技术方案。工作范围固定在安全区域内，下班时，吊钩起升到最高位置，将小车回收到临近驾驶仓五米处。吊臂停置按顺风向，所有塔吊须同一个方向停置。6、安全管理措施1）塔吊司机以及塔吊指挥员必须经培训合格，持证上岗，并具有3年以上经验。2）塔吊司机及指挥员在操作前均进行安全教育，每天上班前必须进行安全教育，每周召开安全例会。3）坚持杜绝违章指挥和违章作业，坚持“十不吊”原则。4）附图所示的危险区域，在确认相邻塔吊停止作业时方可进入附图所示危险区域，大雾或大风天气禁止进行危险区域工作。5）每月对塔吊竖直度进行一次测量，每月对塔吊进行一次检查，主要检查连接件螺栓是否松动；电气设备是否完好；电路是否过载或老化;塔吊杆件是否有裂缝或锈蚀严重现象等。发现隐患，定人限期定措施整改完善，确保塔吊安全运行。6）塔吊顶升总高度：从塔吊基础顶面起计算，不得大于40%否则与建筑物结构进行抱箍或拉结。6. 2.6.2施工井架布置为了满足装饰施工要求，在地上设施工井架，共9部。具体位置见施工平面布置图。6.2.7各类加工场地平面布置7. 2.7.1加工场地布置根据现场状况，沿基坑周围设加工区5处，具体位置见施工平面布置图。8. 2.7.2钢筋加工场地钢筋工程采取现场加工，加工场地设在现场靠近1区和4区的一侧，分为钢筋堆放、钢筋加工棚及半成品堆场，各类钢材按不同规格堆放整齐，设置标识牌和检验状态。因预应力钢筋须整长加工，长度较长，为便于加工及运输，其加工场地沿现场周边设置。钢筋加工棚用钢管搭设，上盖彩钢瓦，每处（共四处）设切断机1台，弯曲机1台，对焊机1台及加工操作平台。钢筋场地的地面硬化方法为：浇筑15cm厚C20混凝土面层。9. 2.7.3模板加工及钢管堆放场地模板加工、堆放场地分别设在临时施工用地靠近施工区外侧，金鸡湖边集中布置在二个位置。主要用于堆放新型模板，以及模板维护清理等。模板加工场地主要用于木材堆场、木加工棚，木加工棚内设平刨1台、压刨1台、圆盘锯2台等。6.2.7.4搅拌站（砂浆及零星用混凝土）现场设置砂浆和混凝土搅拌站，拟设在拟建建筑物周边布置，以满足本工程砌体及砂浆地面等施工需求。现场所建混凝土和砂浆搅拌站3座，并上报监理工程师认可，符合要求后，方可进行砂浆拌制。搭设封闭式站棚，四周围挡严密，防止粉尘扩散，污染环境。同时周边加设隔音板降低噪音。污水经二级沉淀池沉淀后排入市政管网。6.2.7.5安装设备堆场本工程用于安装的设备和配件较少，主要为施工预留、预埋配件的加工堆放场地，考虑安排一个加工场和一个安装器材库。6.2.8垃圾堆放站现场垃圾堆放设2个，北南各一个，每个不少于40命。6.2.9其他场地布置6.2.9.1养护室现场养护室设1个，面积501112°6.2.9.2机修车间及工具库现场东侧设一处，50m2,主要用于施工机械的维修保养，施工工具的存放等。6.2.9.3器材库主要存放重要的、易燃易碎、有毒、贵重的物资，易燃有毒物资单独隔离一室分别存放，共160In16.2.9.4现场厕所办公区设男女水冲厕所各一处，不小于2011施工现场东南侧设一集中大型水冲厕所，面积100nl2,厕所内设大便和小便池、男厕和女厕。6.2.9.5洗车槽洗车槽：在施工现场大门处设宽3米、长10米的洗车槽（如下图），中部设置宽度300mm、深400mm的沟槽，配备高压冲洗水枪，槽端设置150OnImXI50OnlnI×1500m深的泥水沉淀池。所有从工地出去的车辆均要将泥水冲洗干净，泥水经沉淀后，将清水排放到业主指定的排水管网中。沉淀池定期清理。6.210施工供水、排水、排污布置6.2JO.1施工用水量计算300Q一._JZ工程临时用水及临时消防用水系统宾前，给水系统主要设：临时给水管、/消火力及阀等部件。本工程临时用水及临时消防用水系统共用，从业主指定位置接入水源。根据现场实际情况，在施工现场敷设DN80临时给水环线。本工程临时施工用水（Q）包括施工用水量（ql/s）、消防用水量S3、1/s）。1、施工用水量计算1）生产用水ql：贝Iq1=k1×Q1N1k2/(8×3600)=1.15×50×250×1.5/28800=0.65LS其中：k1:未预计的施工用水系，取k=L15Q1：工程量，每班次完成的工作量，因该工程采用商品混凝土，故采用用水量较大的砌筑工程，预估每天完成砌体50ITl3。N1:施工用水定额，砌筑用水电250Li113k2:用水不均衡系，取k2=L52)现场施工生活用水q2q2=PN2k3/(t×8×3600)=1400×40×1.5÷(2×8×3600)=1.46(L/S)其中：P:施工现场高峰期人数，取P尸1400人N2：施工现场生活用水定额，按每人用水40L计算k3：生活用水不均衡系数，取k3=L53)消防用水消防用水量口3：根据规定，其消防用水按10L/S考虑。现场总用水量：Q=q+q2=0.65+1.46=2.11LS<q4=10LS故取q=10LS供水管径d：CI=4000QzV=4000×102×3.14=79.8mm<80mm其中v：水流速，取v=2.0ms故需业主提供巾80给水管径的水源，以满足施工需要和施工消防要求。6.2.10.2现场临时供水管网布设布设方式：采用暗铺的方法，埋管深度800mm。主水管：采用DN80镀锌钢管与业主提供DN80mm供水主管接水表碰口后沿建筑物环行布置，办公区采用从DN80主水管上引出DN50镀锌钢管。施工现场用水：采用D80、DN50、DN40、DN25等管径的镀锌管从主供水管上接出支管，分别接至施工楼层、加工区、混凝土泵车等处。6. 2.10.3现场消火栓布设现场消火栓系统的设置旨在保护施工现场、主体建筑物以及人身安全，地位至关重要。由于拟建建筑物地上三层、局部四层，市政供水压力足以满足要求，采用市政水源消防给水系统。按现场情况沿基坑边缘，设环状DN80管网一周，在建筑物中部沿长轴方向从一端接入水平方向一路DN50水管，楼上引上管路为DN40,每IOonI甩一处消火栓。一但发生火情时，立即停止一切施工用水，打开消火栓。本工程室外消火栓系统用水量为15Lso环管各处按用水点需要预留甩口，并按不小于60In的间距布置室外地下式消火栓，消火栓规格为SXlOOT.6,消火栓设昼夜明显标志，消火栓周围3m范围内不得堆放其他物品。消防立管接至楼上，在各层均设5个DN65室内消火栓。室内消火栓设计采用19Inln喷嘴，65栓口，25mm长麻质水龙带。6.2. 10.4现场排水、排污布设现场布置的基坑外侧设排水明渠。施工场地上设排水沟。现场布置的主要临时道路两侧设排水明渠，施工场地上设排水盲沟，盲沟间距暂定30m。水冲厕所污水集中汇入化粪池，经过硝化后进入沉淀池，最后排入业主指定管网。化粪池根据情况定期进行清淘。由于本工程施工期间要经过2个雨季，场地排水极其重要。场内厕所生活污水集中汇入化粪池，经过硝化后进入沉淀池，最后排入市政污水管网中（化粪池选用苏S9401的8号化粪池），场外生活区的化粪池和生活污水和排放处理同现场的化粪池生活污水的处理方法。生活污水处理程序见下图：化粪池生活污水处理程序6. 2.11施工用电及其电路布置7. 2.11.1现场施工用电量计算1号箱式变覆盖区域（详见平面图）：根据施工机械设备一览表可知，用电设备总功率为：Pi=255.7KW,Si=123.4KVA计算如下：P=l.1×1.1×（KlPiC0S+K2Si）=1.1×1.1×（0.6×255.7/0.75+0.6×123.4）=337.12KVA故需业主提供不小于337.12KVA电源。I线=2PCOS=2×337.12×0.75=505.7A<630A（业主提供的1#箱式变容量）满足要求。故选择BX3X185+1X120铜芯橡皮线作为总电源进线。用电线路布设1号箱式变位于现场北侧，现场施工用电均采用“三相五线制供钢筋加工场、1#、5#塔吊、1#、5#井架、混凝土搅拌站、砂浆搅拌站、木工房及4区、3区各操作楼层施工用电和办公区用电，用VV3X185+2X120埋地电缆电路；2号箱式变覆盖区域（详见平面图）：2号箱式变位于现场北侧，现场施工用电均采用“三相五线制根据施工机械设备一览表可知，用电设备总功率为：Pi=255.7KW,Si=123.4KVA计算如下：P=l.1×1.1×（K1PiCOS+K2Si）=1.1×1.1×（0.6×255.7/0.75+0.6×123.4）=337.12KVA故需业主提供不小于337.12KVA电源。I线=2PCOS=2X337.12×0.75=505.7A<630A（业主提供的2#箱式变容量）满足要求。故选择BX3X185+1X120铜芯橡皮线作为总电源进线。用电线路布设2号箱式变位于现场北侧，现场施工用电均采用“三相五线制供钢筋加工场、2#、6#塔吊、2#、6#、7#、9#井架、混凝土搅拌站、砂浆搅拌站及1区各操作楼层施工用电，用VV3X185+2X120埋地电缆电路；3号箱式变覆盖区域（详见平面图）：根据施工机械设备一览表可知，用电设备总功率为：Pi=187.3KW,Si=123.4KVA计算如下：P=l.1×1.1×（KlPiC0S+K2Si）=1.1×1.1×（0.6×187.3/0.75+0.6×123.4）=270.9KVA故需业主提供不小于270.9KVA电源。I线=2PCOS=2×270.9×0.75=406.4A<630A（业主提供的3#箱式变容量）满足要求。故选择BX3X150+1X95铜芯橡皮线作为总电源进线。用电线路布设3号箱式变位于现场西北侧，现场施工用电均采用“三相五线制供钢筋加工场、3#、4#塔吊、3#、4#、8#井架、混凝土搅拌站、砂浆搅拌站、木工房及2区各操作楼层施工用电，用VV3Xl50+2X95埋地电缆电路；6.2.IL2现场施工用电量布置：1）从施工配电房引出用电主干线，按JGJ59-99安全标准要求布设，现场用电线路采用三相五线制，主要施工机械采用埋地电缆电路，经过楼内的电缆、电路外套钢管保护。现场施工用电量布置见平面布置图。2）配电箱及次干线在现场各固定用电机械处设置专用配电箱，实行专箱专用。电缆线路通过竖向管道或预留洞口井传递至各个楼层，并设置配电箱，用抱箍及膨胀螺栓把电缆固定在混凝土结构上，每层用电通过电缆拉接各流动开关箱进行施工。3）施工照明安装铺灯照明，架设于专用灯塔上或塔吊塔身。其他流动作业区域采用小型碘鸽灯辅助照明。6.2.12施工现场的美化措施施工现场临时办公室前、工地出入口、临时主道路侧附近均布置临时绿化，种值季节性花草，以美化施工现场。同时在办公室侧临时围墙上、宣传栏内，布置黑板报，宣传国家的基本政策、施工技术技巧、安全与卫生常识。在工地临时围墙上、建筑立面脚手架上等处布置安全与文明标语。工地入口显目处布置“七牌一图二做好精神文明现场的美化工作。及时做好工地内外的卫生工作，及时清理施工垃圾及其他垃圾。在大风干燥季节，对临时道路路面及施工场地地面进行洒水，避免尘土飞扬。建筑立面脚手架的外侧满挂绿色密目安全网，不仅有利于安全防护，同时也有利于施工现场的美化，避免在大风季节的灰尘飞扬、污染环境。6.2.13施工总平面布置管理6.2.13.1管理原则根据施工总平面设计及各阶段施工特点进行布置，以充分保障阶段性施工为重点，保证施工进度计划的顺利实施为目的。工程施工前，制定出大型设备进退场计划、主材及周转材料堆放、运输计划，并制定相应实施方案和措施。总平面布置有项目部统一进行管理，并根据施工进度作相应调整。材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运。中小型机械的布置，要处于安全环境中，避开高空物体打击的范围。本工程要特别注意加强环境保护和文明施工的管理力度，使现场始终整洁、卫生、有序、合理的状态。6.2.13.2平面管理体系由项目部协调科负责施工现场总平面的使用管理，由项目副经理统一协调指挥。建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和管理，并由协调科对总平面的使用负责日常管理工作。6.2.13.3管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施计划。并将计划输入微机电脑，进行有效的动态管理。6.2.13.4管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例，在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。工程部负责组织阶段性的定期检查监督,确保平面管理计划的实施。其重点保证项目是：安全用电、场区内外环卫道路、给排水系统、垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。6.2.14施工现场总平面布置图施工场地平面布置，本着就近、方便、效率的原则进行，具体详见附图（附后）：1、±0.00以下基础结构施工阶段总平面布置图;2、±0.00以上主体结构施工阶段总平面布置图;3、砌体及装饰阶段施工现场总平面布置图；
