    毕业设计(论文)-某镇政府办公楼电气系统设计.docx

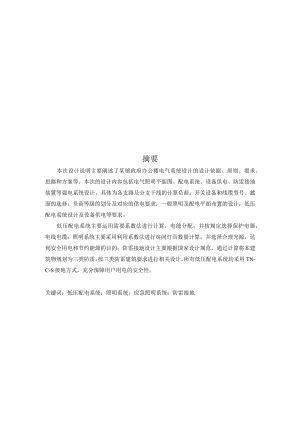

    摘要本次设计说明主要阐述了某镇政府办公楼电气系统设计的设计依据、原则、要求、思路和方案等。本次的设计内容包括电气照明平面图、配电系统、设备供电、防雷接地装置等强电系统设计。具体为各支路及分支干线的计算负荷;开关设备和线缆型号、截面的选择;负荷等级的划分及对应的供电要求;一般照明及配电平面布置的设计;低压配电系统设计及设备供电等要求。低压配电系统主要运用需要系数法进行计算,电能分配,并按规定选择保护电器,电线电缆;照明系统主要采用利用系数法进行房间灯具数量计算,并选择合理光源,达到安全用电和节约能源的目的;防雷接地设计主要根据国家设计规范,通过计算将本建筑物规划为三类防雷,按三类防雷建筑要求进行相关设计,所有低压配电系统均采用TN-C-S接地方式,充分保障用户用电的安全性。关键词:低压配电系统;照明系统;应急照明系统;防雷接地AbstractThisdesigndescriptionmainlydescribesthedesignbasis,principles,requirements,ideasandsolutionsoftheelectricalsystemdesigninatowngovernmentofficebuilding.Thedesignincludeselectricallightingfloorplan,powerdistributionsystem,powersupply,lightningprotectiongroundingdeviceandsoon.Theyarespecificreflectedintheseareas.Computingworkloadsofeachbranchandbranchline;thechoiceofswitchgear,cabletypeandcrosssection;thedivisionofloadlevelandpowersupplyrequirements;generallightinganddistributionlayoutdesign;low-voltagepowerdistributionsystemdesignandpowersupplyofequipmentandotherrequirements.1.ow-voltagepowerdistributionsystemneededtousethecoefficientmethodforcalculation,powerdistribution,itchoosesprotectionapparatusandelectricwireaccordingtothestipulations;lightingsystemmainlyusesthecoefficientmethodforthenumberofroomlightingcalculation,andselectareasonablelightsourcetoachieveuseelectricitysafelyandenergyconservation;Thelightningprotectiongroundingdesignmainlyaccordingtothenationaldesignspecifications,itdividesthebuildingintothreetypesofminethroughthecalculation,andmaketherelateddesignaccordingtothreetypesoflightningprotectionrequirements.Alllow-voltagedistributionsystemsareTN-CSgroundingwhichfullyprotecttheuser'ssafetyofelectricity.Keywords:lowvoltagedistributionsystem;lightingsystem;emergencylightingsystem;lightningprotectiongrounding目录摘要IibstractII1绪论11.1建筑电气概况11.2f*IAI-t2,11.2.1工程概况11.2.2设计依据11.2.3设计原则21.2.4设计范围22低压配电系统的设计方案及思路32.1低压配电系统设计要求及思路32.L1低压配电系统设计原则32.1.2低压配电系统设计要求32.1.3低压配电系统设计思路32.2低压配电系统设计方案32. 2.1负荷分级33. 2.2®Ijj44. 2.3负荷计算53照明系统的设计思路及方案83.1 照明系统的设计要求及思路83.1.1 照明系统设计原则83.1.2 照明系统设计思路83.2 照明系统设计方案93. 2.1照明方式及种类94. 2.2照明供电105. 2.3照度计算103.3 应急照明系统的设计方案133. 3.1应急照明的设计原则134. 3.2应急照明种类155. 3.3应急照明供电153.4 导线的选择及设计方案163.4.1导线及电缆的选择依据163.4.2导线及电缆选择方案163.5断路器型号的选择171.5. 1低压断路器简介173. 5.2低压断路器选择174防雷接地系统设计194.1防雷系统设计194. 1.1防雷接地系统概述194. 1.2建筑物防雷等级分类194.1. 3建筑物防雷等级的确定204. 14214. 2.接地系统设计214. 2.1接地系统设计要求214. 2.2接地系统设计22总结错误!未定义书签。致谢2526某镇政府办公楼电气系统设计1绪论1.1 建筑电气概况建筑电气与智能化又名建筑电气工程,这是利用电能、电气设备以及电气技术的方法然后建立、保持并且改善有限空间和周围环境的一门科学,这也是一门综合土建和电气两者的综合学科。在相对早期的建筑业中,它主要负责建筑的照明系统、简单设备和控制配电的设计。在二十世纪中下叶,由于传统的电气工程和计算机工程飞速发展,同时用户对于自身环境的上限和希望非常的高,建筑电气工程相应产生,一部分高校开始陆续设立一门新兴专业,即建筑电气专业用以满足市场需求。20世纪90年代,现代科学技术飞速发展,衍生了智能建筑的思想。而此刻建筑电气行业技术人员需要解决的不仅仅是传统电气,还要解决现代智能控制、计算机控制、数字通讯等等问题。但这也为建筑电气与智能化这门专业的发展带来了契机。这也反映了单调的学科难以满足飞速发展的社会需求,单一学科的互相整合交融成了新的趋势,所以整个建筑行业将越来依赖建筑电气这个学科,需要的水平也越来越高,这是整个社会的大势所趋。现代建筑电气技术的发展是跟随着现代智能化建筑的发展的脚步,而现代建筑的水平反映了当代科学技术以及经济水平,已经变成了一个国家、地区和城市衡量发展水平的标准。从目前来看在建筑电气方面从事的人才还不满足市场对数量或者知识架构的需求,而建筑物内部必须以及重要的组成部分之一就是建筑电气,此专业的工作作用和地位愈来愈重要和被强调,工作中的各个重要环节都需要大量的本专业人才,这方面的专业人才在我国目前是非常的缺失,所以已经被社会各方面高度重视。1.2 设计内容1.2.1 工程概况本工程为某镇政府办公楼的电气系统设计,建筑面积大约6500平方米,该建筑物有地上办公楼和辅楼两栋,其中地上办公楼一共6层,主要是办公室;地上辅楼一共3层,主要是休息间和会议室。1.2.2 设计依据(1)民用建筑电气设计与施工(08D800-2008)(2)民用建筑电气设计规范(JGJI6-2008)(3)建筑物防雷设计规范(GB50057-2010)(4)供配电系统设计规范(GB50052-2009)(5)建筑照明设计标准(GB50034-2013)(6)低压配电设计规范(GB50054-20U)(7)其他专业提供的设计资料(8)其他相关的国家以及地方规范、规程1.2.3 设计原则以国家技术经济政策和国家有关标准规范为前提,利用本专业知识进行工业与民用建筑电气的设计,做到满足人身安全、建筑物以及其设备的安全、可靠供电、节约资源、技术先进和合理的经济使用。本次设计要求合理方案、技术先进、可靠运行、达到规范标准,并且尽量简单实用,便于后期操作和相关人员的管理与维护,降低工程投资。1.2.4 设计范围本次设计主要以建筑电气相关规范为依据完成某镇政府办公楼的电气照明平面图,配电系统图,设备的供电以及防雷接地装置等专业设计;完成各条支路和分干线的计算负荷,线缆型号截面和开关等设备选择,了解低压配电设计的主要需求。2低压配电系统的设计方案及思路2.1低压配电系统设计要求及思路2. 1.1低压配电系统设计原则(1)低压配电系统设计应该依据工程项目性质,工程规模,负荷容量及用户需求等综合考虑决定。供电可靠能力和质量应满足规范要求,选用的设备也应该满足经济合理、环保节约、技术完善。(2)系统接线需要满足简单安全,便于修检,灵活度高的要求。(3)因为后期发展具有扩展的可能性,所以各个分级配电箱(柜)建议留适当备用回路,无具体要求时可预留总回路的百分之二十五。(4)低压电源线路由公用电网引入时需在进线处放置电源隔离开关及保护电器。(5)选择树干式配电系统供电的配电箱,它的进线开关需要采用带保护的开关电器,选择放射式配电系统供电的配电箱,进线开关可采用隔离开关。(6)建筑物中单相用电的设备,比较适合均匀的分配到三相线路中。2.1.2 低压配电系统设计要求(1)满足规范以及用户要求的供电可靠和质量要求。(2)节约工程有色金属的使用消耗,节约电能。(3)经济的合理利用,技术的先进使用。2.1.3 低压配电系统设计思路低压配电系统需要符合便于管理、满足计量、安全供电、可靠实用的要求。所以在综合考虑政府办公楼的情况下,总体的低压配电系统设计将采用放射式配电系统,将外部市电由值班室引入,并放置低压配电柜,经由桥架将每个楼层内的层配电箱连至值班室的低压配电柜,每个楼层的房间配电箱再由桥架连至层配电箱。在政府办公楼采用这种供电方式可以满足供电的可靠性并且方便值班室对楼层供电进行统一管理。2.2低压配电系统设计方案2. 2.1负荷分级根据供电的可靠性和在发生了中断供电以后在政治、经济上所造成的相应损失与影响程度,可以把电力负荷划分为相应的一级负荷、二级负荷和三级负荷。.(1) 一级负荷定义为:若中断供电将造成人员伤亡,在经济与政治上引起巨大损失,并且造成重大社会影响的电力负荷。例如,重要通信与交通枢纽,信息中心,国家级宾馆,大型体育建筑,常用于国际范围类活动的大量人员集中的公共型场所等电力负荷,以及可能由于中断供电而造成重大产品损毁、设备损坏的设备设施等等。在定义的一级负荷中,如果发生了中断供电则会发生爆炸、中毒以及火灾等事故情况的负荷,和不可以中断供电的特别重要场合,都被归纳于一级负荷中特别重要负荷。(2)二级负荷定义为:若中断供电将会在经济、政治上产生比较大的损失以及社会影响的重要电力负荷。例如,中断供电会引起主要的设备损毁、大量的产品损毁,引起大型影院剧院、大型商业场所等较多人员密集的重要公共场所混乱等。(3)三级负荷定义为:电力负荷中不属于一级负荷以及二级负荷的即为三级负荷。2.2.2供电要求(1)一级负荷用户和设备的供电电源和供电系统由于一级负荷中断供电将造成严重的后果,所以需要采用双电源供电的方式并且当其中一个电源故障时不会影响另一个电源以可以继续供电。同时除了可以由电力网提供的双电源外还可增设应急电源以作备用。应急电源被定义为可以拿来作为应急供电系统组成的部分电源。应急电源中的蓄电池、与正常电源独立开来的发电机组、供电网络中与正常电源独立开来的专用馈电线路都是可以作为应急电源来放置使用的。一级负荷用户的高压配电系统适宜采纳断路器保护方式。(2)二级负荷用户和设备的供电电源和供电系统二级负荷的供电方式适合采用双回线路。如若所处地区区域的供电条件比较艰难或者负荷并不算是太大,就可以使用与其相应的单回路的6KV以及更高的的电压等级专用的架空线路或者电缆线的二级负荷来供电。(3)三级负荷用户和设备的供电电源和供电系统三级负荷都可以使用单电源单回路供电,但是配电的级数需要尽可能的减少,这样的配电系统会相对来说比较简单,可以方便管理。容量较小的三级负荷高压系统适合使用负荷开关外加熔断器这样的保护方式。当在三级负荷用户中,存在一些少量的一二级负荷设备时,设计时可以在适当的部位设置仅满足一二级负荷所需要的自备(应急)电源。2.2.3负荷计算(1)计算有功功率:(2-1)Pm=KdPe式中,Pm为计算有功功率Kd为需要系数Pe设备容量(2)计算电流:1)单相设备的计算电流:式中,KdPeUn cos。(2-2)Ia计算电流UN用电设备的额定电压,220VCOSe用电设备的功率因数Kd为需要系数Pe设备容量2)三相设备的计算电流:(2-3)/二K把式中,“75"CospIm计算电流UN用电设备的额定电压,380Vcos*用电设备的功率因数Kd为需要系数Pe设备容量(3)负荷计算举例。1)下面计算一层分配电箱分支回路负荷计算;aN2小型办公室配电箱:灯具和插座的需要系数K,=0.8,功率因数cos*=0.8,以下不再重复说明。WLl回路的设备容量为R,=0.4kw,照明的计算负荷:Pm=KdPe,所以a=1.1xO.8=O.32kw,I=一h=5»=1.8AoUNCOSe0.22x0.8WSl回路的设备容量为月=1.6kw,照明的计算负荷:Pm=KdPe,所以Kt=I.28kw,。二B尸(UNCoS。)=7.27A。WPl回路的设备容量为5=2kw,空调插座的计算负荷:Pm=KdPe,所以4=l6kw,Im=Pm÷(UnCOSQ)=9AobN3中型办公室配电箱:WLl回路的设备容量为E=O.5kw,照明的计算负荷:Pm=KdPe,所以2=0.4kw,Im=P,n÷(UnCOSQ)=2.27A。WSl回路的设备容量为Q=2.5kw,插座的计算负荷:Pm=KE,所以尸”=2kw,=2÷(uNCoSW)=IL36A。WPl回路的设备容量为E=2kw,照明的计算负荷:Pm=KdPe,所以&=1.6kw,/",=Pm÷(SvCOSQ)=9AOCN5大型办公室加附属办公室配电箱:WLl回路的设备容量为E=Ikw,照明的计算负荷:Pm=KdPe,所以9=0.8kw,Im=Pm+NCoSo)=4.55A。WSl回路的设备容量为=3kw,插座的计算负荷:Pm=KdPe,所以9=0.24kw,=2+(UNCoSQ)=13.64A。dN9一层公共区域配电箱:WLl回路的设备容量为二Ikw,照明的计算负荷:Pm=KdPe,所以Kt=O.8kW,Im=Pm÷(SvCoSe)=4.55A。WL2回路的设备容量为5,=Ikw,插座的计算负荷:Pm=KdPe,所以9=0.8kw,4=2+(“cose)=4.55Ao2)下面计算ALl层分配电箱的负荷计算;aALI-N2分配电箱回路:设备容量为B=4kw,计算负荷:Pm=KdP°,所以2=3.2kw,Im=Pm*COSW)=I8.18A。bALI-N3分配电箱回路:设备容量为B=5kw,计算负荷:Pm=KdPe,所以2=4kw,Im=Pm÷(SvCOS8)=22.73A。cAL1-N5分配电箱回路:设备容量为R=8kw,计算负荷:Plll=KdPc,所以4=6.4kw,Im=Pm÷(Svcos9)=36.36AodALI-N9分配电箱回路:设备容量为B=2kw,计算负荷:Pm=KdP',所以EH=L6kw,0=Pm+(U'cos8)=9.09Ao3)下面计算主楼一层ALl层配电箱的负荷计算;设备容量为E=48kw,计算负荷:Pm=KdPe,所以&=38.4kw,Im=PM÷WnCOSe)=72.93A。本次说明仅列出主楼一层负荷计算,其他负荷计算过程不再一一列出。3照明系统的设计思路及方案3.1 照明系统的设计要求及思路3.1.1 照明系统设计原则(1)在进行照明设计时,设计人员应根据视觉的要求、工作的性质、周围的环境,从而让对应的工作区间获得对应的视觉感官,合理的照度以及显色性,使人满意的亮度均匀分布。(2)照明设计需要注重清晰程度,阴影去除,降低热辐射,减少眩光。(3)照明设计时,为了减少电能的损耗,在设计的时候需要合理有效的选择合适的光源、灯具和与其配套的附件,还有适宜的照明方式、控制方式。(4)照明设计应在以保持照明的系统效率和质量的前提下,需要做到绿色照明,节约能耗,保护自然环境。(5)照明设计需要符合建筑照明设计标准(GB50034-2013)中所对应的照度标准,照度均匀度,统一眩光值,照明功率密度值,光色,能效指标等等相关一系列的标准值得综合要求。3.1.2 照明系统设计思路各场所照度按照建筑照明设计标准(GB50034-2013)规范取值。具体照度取值参见表3-1o表3-1建筑物各场所照度表房间或场所照度标准值(Ix)照度功率密度控制值(wm2)办公室3009标间757门厅1004休息室1005服务台504会议室3009厨房50015包厢2009楼梯及走廊502.5厕所,盥洗室753.5(1)在本次设计中,政府办公楼主楼和辅楼组成,在灯具选择时,将根据不同房间条件采用不同的灯具。其中,办公室和辅楼包厢采用T5型28W高效双管荧光灯;休息室、门厅以及接待室采用吸顶荧光灯;会议室采用双管格栅灯;辅楼的标间使用单管荧光灯;卫生间、盥洗室使用防水防尘灯;走廊以及楼梯间采用感应型灯具。(2)应急照明灯以及应急疏散指示灯应使用玻璃或其他阻燃材料的保护罩,以满足消防规范要求。(3)在本次设计中,开关的选择也将根据不同环境条件下选用不同开关。其中普通房间均采用暗装翘板式开关,仅在厕所、盥洗室以及开水间使用防溅型开关。普通房间采用两孔加三孔普通插座,标间浴室放置大功率防溅插座,开水间放置大功率插座箱,会议室主台放置若干地面插座。3. 2照明系统设计方案3. 2.1照明方式及种类(1)建筑物内照明建筑物内部的照明可以依据照明的功能,将其划分为一般照明、分区一般照明、局部照明以及混合照明。1)一般照明:在不考虑有些特殊部分的需要下,可以照亮整个区域的照明方式叫做一般照明。如办公室、会议室、教室等等。2)分区一般照明:因为某些需要而提升一些特定区域的照度的一般照明方式叫做分区一般照明。比如运输带、检验场所等等。3)局部照明:为了某些特殊部位的特殊需要而设置的照明方式叫做局部照明。比如橱窗的射灯、办公室办公桌台灯。在设置局部照明时也应该使用混合照明这样不会造成亮度分布不均匀。4)混合照明:由一般照明以及局部照明组合成的一种照明方式。(2)照明选择本次设计的对象分为主楼和辅楼两部分,主楼主要由办公区域和走廊、楼梯间公共区域组成,由于没有特殊要求,都采用一般照明的方式;辅楼基本由旅馆形式的招待所组成,因为对于照度要求不高,故在标间房也采用一般照明方式,仅在房间入口处加一个吸顶灯提高局部照明亮度。其余如卫生间、走廊等公共区域都使用一般照明并按照照度规范进行设计。3. 2.2照明供电本工程办公楼由于楼层较高且房间数量较大,每个办公室独立办公,故采用放射式配电,在每个办公房间放置一个单独配电箱对室内照明线路进行供电(辅楼标间由旅馆建筑设计规范同理),由此方便办公人员对办公室的照明进行控制。照明供电同样需注意以下几点问题:(1)在一般的照明系统中,每一个单相分支回路的电流的最大额度一般为16A,所连接的光源数量或者发光二极管灯具数量上限不适合超过25个;大型建筑组合灯具每一单相回路电流的最大额度一般为25A,光源数量的上限不适宜不超过60个(除去采用LED光源的情况)。(2)电源插座不与普通照明灯具连接在同一照明回路。(3)在每一个单独的插座回路内,每一个插座回路的插座数量上限一般为10个(组);当有插座被用来作为计算机电源的插座时,每一个回路的插座数量的上限一般为5个(组)。(4)电压级别有所区别的插座应该也有明显区别。(5)在大面积的环境场所内的照明控制需要考虑到在不同情况下的照度均匀度和控制方式的多变性。(6)在照明的分支回路中,是不可以使用三相低压断路器用来对三个单项分支回路进行控制和保护的。3.2.3照度计算在进行设计时,如果已经把灯具的形式还有布置方法都选定完成,这时就可以依据室内的照度标准要求,来确定每一盏灯的灯具功率,以及安装的总的功率。反过来说,也可以根据已经知道的灯具功率,然后用来计算工作面的照度值,然后校验它是否满足当前的照度标准要求。通常照度计算的常用方法有三种,分别是利用系数法,逐点计算法以及单位功率法。而在这三种方法之中,设计时计算工作面的平均照度时会采用利用系数法和单位功率法;在计算工作而上的任意一点的照度时,都采用逐点计数法。在本次设计中,重点采用的将是这三种方法中的利用系数法,下面着重介绍利用系数法。利用系数法是一种常被用来计算工作面上的平均照度的计算方法。这种计算方法是根据光源的光通量、参考房间的具体灯具数量与类型、参考房间的实际几何形状,来计算出工作面平均照度的计算方法,也被称为流明计算法。在经过直接照射与经过了房间室内的表面反射以后的光通量,与间接的照射的光通量的和一般算作工作面上的光通量,所以在计算光通量的过程中,还需要计算间接光通量与直接光通量,那么在平时的设计与计算中,难度和要求被大大增加。为了方便实际设计的过程,就引入了系数的概念。(1)利用系数法的基本公式为:?NUK鼠=-a(3-1)式中:Eav工作面上的平均照度,Ix光源的光通量,ImN光源数量U利用系数K灯具的维护系数A工作面面积(2)照度计算举例(建筑中各场所的照度标准参考上表3-1)图3-1主楼一层小型办公室照度要求值:3001x;要求功率密度不超过9Wm2;利用系数:0.75;维护系数:0.5;面积:30.20房间灯具选用飞利浦T5系列灯具TL5Master,单个光源光通量为29001moEavA300×30.20/y2ZZZs5一UK2900×0.75X0.5代入式3-1得,取光源数量为8,实际安装光源数量为8,即4套灯具。(3-2)利用单位功率法进行校验:式中:PO单位功率N光源数量PL每盏灯功率A房间总面积代入式3-2得片=7六=8.3Wm2,A3UZu小于要求功率密度9W11f,校验合格;故该办公室安装灯具数量为4套。2)辅楼二层小包厢,如图3-2。图3-2辅楼二层小包厢照度要求值:2001x;,要求功率密度不超过9Wma;利用系数:0.75;维护系数:0.5;面积:24.79平方米;房间灯具选用飞利浦T系列灯具TL5Master,单个光源光通量为29001mo"入叶aI俎V200×24.79.M代入式3-1得N=5.06,UK2900×0.75×0.5取光源数量为6,实际安装光源数量为6,即3套灯具。利用单位功率法进行校验得匕=也=56X3=6.78W11f,°A24.79小于要求功率密度9W11校验合格;故该包厢安装灯具数量为3套。3)主楼五层小办公室,如图3-3。图3-3主楼五层小办公室照度要求值:3001x;要求功率密度不超过9W/m2;利用系数:0.75;维护系数:0.5;面积:20.44平方米;房间灯具选用飞利浦T5系列灯具TL5Master,单个光源光通量为29001m0300 × 20. 44 工 < =3.3,UK 2900 × 0. 75 X 0. 5取光源数量为6,实际安装光源数量为6,即3套灯具。利用单位功率法进行校验得P=以=56X3=8.4Wm2,0A20.44小于要求功率密度9Wnf,校验合格,故该小型办公室安装灯具数量为3套,其他房间的照度计算过程不再一一列出。3.3应急照明系统的设计方案3.3.1应急照明的设计原则应急照明在目前的系统中是作为民用建筑和工业建筑的照明设施其中重要的一部分,人员的人身安全还有建筑物以及建筑物内部的设备安全和应急照明的设计是密不可分息息相关的。当发生事故电源中断时,尤其在建筑物内部发生火灾或者其他的灾害而致使电源中断时,建筑物内部的应急照明可以在灾害发生时有效的保证现场人员的疏散、保证在场人员的人身安全、保证现场工作的继续进行,也可以对生产或者运作中的设备进行必要的操作与处置,以达到防止二次事故的出现。目前,国家以及整个行业的规范都对应急照明作出了相关的规定,随着目前各项技术的发展,社会对应急照明的要求越来越高,所以进行设计时必须严格按照相关规范进行设计。所以在进行应急照明设计时应遵循以下规则:(1)在设计时预先将应急照明设置为正常照明的一部分同时运作时,需要有单独设置的控制开关用作应急照明使用,并且应急照明的控制开关面板最好和一般正常照明的开关面板相互区别开来独立使用,或者可以选用带指示灯类型的控制面板以作区分。(2)在设计时没有将应急照明设计为正常照明的一部分同时运作时,当正常照明因为现场突发事故停电时,应急照明电源应当自动投入使用。(3)应急疏散通道的疏散照明的照度不低于0.51x.(4)在工作室内环境内,安全照明的照度不低于该区域一般照明照度值的5%o在除了有特殊规定的备用照明照度值以外,备用照明的照度值需要高于该处区域的一般照明的照度值的10%。(5)配电房、消防指挥控制室、电话总机房、和任何在发生火灾等等突发状况时,需要可以持续的工作的房间,它们的备用照明都需要保障有足够正常的照明照度。(6)在各种人员密集的公共场所区域的安全出口和疏散出口都需要设计。安装安全出口指示灯。(7)疏散照明适宜放置在墙面或者顶棚,安全出口的标志应该放置在出口的顶部以方便寻找,疏散通道的标志指示灯应该放置在走廊和走廊拐角处,并且距地面Im以下的墙体上,直通类型的走廊疏散标志灯的间距不应大于20m,袋型走道的疏散指示灯的间距应该不大于10m,而且公共区域走道的拐角区域场所的疏散指示灯间距不应大于1m。(8)蓄电池可以被用作应急照明和疏散指示灯的备用电源,蓄电池的预先配置时间为90min,灯具的连续供电的时间预先设计时应该不少于30mino3.3.2应急照明种类(1)备用照明:在正常照明因为事故熄灭以后,仍然需要保证正常的工作继续,以及人员活动的继续进行的场所,应当设置备用照明。(2)安全照明:在正常照明因为事故熄灭以后,需要保证当前处于潜在危险的人员的安全的场所,应当设置安全照明。(3)疏散照明:在正常照明因为事故熄灭以后,需要保证相关人员可以安全疏散的出口以及走廊、通道,应当试着疏散照明。3. 3.3应急照明供电(1)供电时间不同的环境具有不同的功能,所以对于应急照明的供电时间有些不同。因为用于持续工作的背景不同,但又由于供电的时间需要保证它的不间断性,比如配电室和消防控制中心等重要场所的消防要求最少要8h以上。而备用照片因为需要可以暂时持续性工作所以备用照明需要可以保证有Ih以上。疏散照明和安全照明就需要满足保证不小于20min,供电安全照明以及疏散照明需要满足保证不小于20min的供电,超过IOom高度的建筑物需要满足不应小于30min°供电启动的时间也是有一定的要求。安全照明的启动时间需要保证在0.5s以内,疏散照明和备用照明的启动时间需要控制在15s以内,但是如果是用作来防盗的备用照明的话,就必须要保证可以在1.5s的时间内启动。解决最短时间内可以供电的最好方法就是设置蓄电池来解决。(2)供电方式应急照明配电箱的供电方式有以下三种:1)链式供电:链式供电时平时设计最常使用的供电方式,铜芯电缆是其常用的导体。在使用链式供电方式时,设计中可以将每层的许多个配电箱都链接起来,或者也可以设计成将多层的层配电箱链接起来,但是这样的链接中数量是需要控制的不能太多的,否则可能会造成这种方法可靠性能的下降。另外整个的负荷会过大而形成截面太大,敷设会很困难。在正常情况链接的数量一般不会超过6个。2)放射式供电:放射式供电主要被用于特别重要的环境的柴油发电站、变电所以及消防控制中心等地方的配电箱,如果一栋建筑物的每个配电箱全部使用这种形式,就会严重解答配电箱内部馈出回路的数量,这样是不可以采用的。3)树干式供电:这是在超高层建筑中采用的一种常用供电方式,由于干线的线路比较长,会形成线路的压降太大,这样的楼层很多,负荷也就大。一般在超高层建筑中都会采用树干式供电,但是可能因为干线的线路太长,会形成压降过大,楼层多负荷也大。本次设计中,疏散照明将是应急照明的主要形式,其中一级负荷,双电源供电,配电箱采用双电源切换箱末端切换。本次工程设计在走廊以及楼梯间设置疏散指示灯,并在重要楼梯口出放置应急照明灯3. 4导线的选择及设计方案3. 4.1导线及电缆的选择依据(1)导线以及电缆型号的选择,需要保证满足环境需要的用途、工作电压的等级、使用的周边环境以及现场敷设方式的要求。比如;当用途不同时,可选用绝缘线缆、裸导线、控制线缆等等;当电压等级不一样时,可以在低压线缆与高压线缆之间选择。(2)导线及电缆材质的选择,需要尽量保证满足经济与安全的要求。在考虑线路在运行时的安全性,以下场合的室内环境线路应当使用铜芯导线:重要的公共区域建筑以及居民居住建筑;具有历史意义以及纪念性意义的建筑;重要的档案资料室和库存房间;大量人员聚集的娱乐性场所;会有剧烈震动的地方;具有严重的腐蚀、粉尘、潮湿的区域;一般的建筑物的暗敷设线路使用的导线、一些具有特殊需要的区域。(3)导线及线缆产品的选择,应当符合合理与科学的需求。导线和线缆的产品选择,应该需要注意采用一些有过工程验证合格,并且国家的安检认证资格的新材料、新型线缆,不适用已经被淘汰和被限制的产品。(4)选用时也需要考虑带当下社会发展与技术进步的需要。总而言之,在选择导线与线缆时应该全面的综合的考虑到可靠、安全、合理的经济等等许多因素,根据自己的实际环境需求来选择。3.4.2导线及电缆选择方案在本次工程设计中,普通房间负荷比较小,经过计算后照明线路选用2.5mm2的铜线。对于面积较大的场所,或者负荷比较大的线路,经过计算后选用4mm2的铜线。对于应急照明等回路,属于一级负荷比较重要,选用2.5mm2的无卤低烟阻燃B级交联聚乙烯绝缘铜芯线,保证发生意外情况时这些场所的线可以支撑更久的时间。楼层进线根据不同负荷选择,选用无卤低烟防阻燃B级交联聚乙烯绝缘聚烯电缆,有6mm2、Iomm2、16mm2不等规格的线缆。3.5断路器型号的选择3.5.1低压断路器简介低压断路器又被叫做低压空气开关、自动空气开关或者自动开关。低压断路器是设计中低压配电网最频繁使用也是最重要的一种自动开关电器。低压断路器具有很多种的保护能力比如短路、欠电压、过载等等,它具有很高的分断能力,并且操作也比较简单,有良好的灭弧能力,也是比较的安全。3.5.2低压断路器选择在本次工程设计中,将选用海格公司的断路器,它具有体积较小,重量适中,灵敏度比较高,使用寿命较长,短路性能比较优越,可靠性较强的特点。在每个一般照明回路以及壁挂式空调回路上使用海格M系列断路器;在每个柜式空调使用AD6系列断路器,在层配电箱使用海格HHB系列断路器,这两种断路器都带有漏电保护,可以在故障时刻及时切断电源,保护人身安全以及用电设备的安全。例如:(1)辅楼一层的标间配电箱(IBL-N1):Pe=6kWKd=O.8cos=0.8Pjs=4.8kWIjs=27.27A可得该配电箱的计算电流为27.27A,断路器整定值选择32A,因为选择海格M系列配电箱,所以最终选用海格MC232P断路器;其中,M代表海格公司M系列微型断路器;C代表C型脱扣曲线;2代表2极;32代表其额定电流为32Ao(2)主楼一层的小型办公室配电箱(IAL-N2):Pe=4kWKd=O.8cos=0.8Pjs=3.2kWIjs=18.18A可得该配电箱的计算电流为18.18A,断路器整定值选择25A,因为选择海格M系列配电箱,所以最终选用海格MC225P断路器,其中,M代表海格公司M系列微型断路器;C代表C型脱扣曲线;2代表2极;25代表其额定电流为25Ao(3)主楼一层的公共场所配电箱(1AL-N9):Pe=2kWKd=O.8cos-0.8Pjs=l.6kWIjs=9.09A可得该配电箱的计算电流为9.09A,断路器整定值选择25Ao因为选择海格M系列配电箱,所以最终选用海格MC225P断路器,其中,M代表海格公司M系列微型断路器;C代表C型脱扣曲线;2代表2极;25代表其额定电流为25Ao其余断路器选用不再一一列出。4防雷接地系统设计4.1 防雷系统设计4.1.1 防雷接地系统概述雷电是一种大自然的自然现象,而雷击会威胁到建筑物内部人员的人身安全以及电气设备安全,所以在电气设计中,防雷接地系统是整栋建筑物中非常重要的一个系统。防雷接地系统主要有接闪器,引下线,接地装置三个方面。屋顶需要有完整的避雷针,避雷带,避雷网等等;而在地面则需要良好的防雷器件,等电位联结,均压汇集环等等;在底下需要有完整可靠的地网,为上层的雷电电流提供一个稳定的释放通道。在设计时,需要尽可能的降低雷电对人员人身安全、建筑物设备安全以及财产安全的危害,保障建筑物内部的供电系统、信息系统的各种必要设备的正常运行。4.1.2 建筑物防雷等级分类根据防雷接地的相关规
