水电站厂房机电设备安装工程施工综合说明.docx

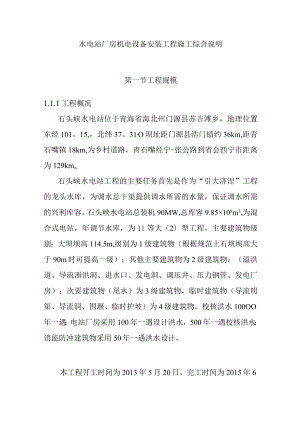

水电站厂房机电设备安装工程施工综合说明第一节工程规模1.1.1工程概况石头峡水电站位于青海省海北州门源县苏吉滩乡，地理位置东经101。15,，北纬37。31,O坝址距门源县浩门镇约36km,距青石嘴镇18km,为乡村道路，青石嘴经宁-张公路到省会西宁市距离为129kmo石头峡水电站工程的主要任务首先是作为“引大济涅”工程的龙头水库，为调水总干渠提供调水所需的水量，保证调水所需的兴利库容。石头峡水电站总装机90MW,总库容9.85×108m3,为混合式电站，年调节水库，为11等大（2）型工程。主要建筑物级别：大坝坝高114.5m,级别为1级建筑物（根据规范土石坝坝高大于90m时可提高一级）；其他主要建筑物为2级建筑物；（溢洪道、导流泄洪洞、进水口、发电洞、调压井、压力钢管、发电厂房）；次要建筑物（尾水）为3级建筑物，临时建筑物（导流明渠、导流洞、围堰、临时护坡）为4级建筑物。校核洪水100OO年一遇；电站厂房采用100年一遇设计洪水，500年一遇校核洪水；消能防冲建筑物采用50年一遇洪水设计。本工程开工时间为2013年5月20日，完工时间为2015年6月30日，总工期为25个月。1.1.2工程总体布置厂房基础座落在基岩上，根据当地的地形、地质条件及河流的水流方向，厂房采用正向进水型式布置，厂房结构尺寸：长X宽为60.8×26.7m,建筑面积1623.36m2o主厂房发电机层以上为上部结构，以下为水下结构，主厂房为地面式。发电机层地板高程2981.16m,布置3台发电机组。右侧布置安装间，高程298L16,为了安装和检修需要，主厂房内设置高能电动双梁吊车一台，吊车最大起吊重量100t。副厂房布置在主厂房上游侧，与压力钢管线垂直，结构为二层，底层为电缆廊道，上层为中控室和高压开关柜室，电揽廊道底板高程2973.35m,高7.5IlTb宽7.6m,47.6m,水下墙厚0.8,采用C25钢筋碎现浇，抗冻标号F200,抗渗标号W8,中控室地板高程2981.16m,布置高压开关柜和中央控制盘柜，地板为板胁结构，主梁最大间距6.0m,截面尺寸bXh为04X08,副厂房屋顶高程2986.16m,净高5.Omo主副厂房发电机层高程以下为箱形碎结构，发电机层以上为框架结构，厂房整体性好，能满足抗震要求。第二节工程现场施工条件1.2.1气象条件与工程区关系比较密切的气象站主要为门源站。门源站位于门源县浩门镇，北纬IOlo23，东经101°37，海拔高程2850.Omo根据门源站19612002年共30年的气象统计资料，门源站的多年平均气温048°C,多年平均最高气温9.2,多年平均最低气温-6.6,多年平均无霜期51天,多年平均降水量525.Omm,多年平均蒸发量1137.4m,历年最大冻土层深度大于200cmo1.2.2工程地质条件厂房位于大通河I级阶地中部，覆盖层厚度19m,具二元结构，表部腐质土l3m,下部为冲积砂卵石层，地下水埋深1415m,水位高程2977m,基岩岩性为角闪石英片岩,发育一压性断层，宽度0.7m,产状NE37oSEZ45o,充填压碎岩、角砾岩，公司部岩体有蚀变现象，糜棱化及绿泥石化，有榛痕，强风化层厚度46m。1.2.3工程场地情况现场场地已平整完毕，有土建项目早已开始施工，但本工程由土建项目部和机电安装项目部集中在厂房施工，施工时需做好各方面的协调工作。1.2.4施工交通条件1. 2.4.1对外交通石头峡水电站位于海北州门源县青石咀镇杂大滩乡上游的大通河干流上，坝址距门源县城32km,距青石咀镇12km。工程对外交通条件较好，通过青石咀镇的公路有两条：一条是宁张公路，为国道，经宁张公路省会西宁到青石咀镇公路里程为124km,路基宽度7.5m,路面宽度6m,为沥青路面Hl级公路；另外一条是民门公路，为省道，从民和到青石咀镇,公路里程为20Iknb路基宽度7m,为m级公路。从青石咀镇到呆大滩水文站和石头峡坝址、料场，有门苏公路通过，为县道，路面宽度5m,为砂砾石路面，W级公路。总体而言，本电站的对外交通运输条件相对便利。1.2.4.2场内交通本工程场内交通均采用公路运输方式。根据施工总布置,场内公路大部分为新建公路，总里程32.0km,主要承担拦河坝、引水系统和厂房等主体工程的开挖、填筑、混凝土运输以及料场开采、成品砂石料等物资运输任务。根据道路设计使用年限，将道路分为永久道路和临时道路：永久道路采用三级公路标准，路宽6.5m,施工期采用泥结碎石路面，工程完工后改为混凝土路面；临时道路采用四级公路标准，路宽6m,泥结碎石路面。详见招标设计图纸。1.2.5施工供电(1)施工用电业主已提供IOKV线路、变压器，但我方需严格按规范做好各施工点及生活区的的临时布线作业。1.2.6施工供水及排水施工用水及生活用水虽业主方已引至较近的位置，但具体施工点及生活区用水还需我方根据现场具体布置管路抽取。生活污水及施工区渗水、废水、少量地面倒灌水等的施工排水系统需我方根据现场合理埋设布置。1.2.7施工供风我方施工供风采用自然风和空压机就可解决。第三节工程范围石头峡水电站厂房机电设备安装工程，具体包括以下内容:编号项目名称主要特征单位数量1水轮机设备安装HLA772C-LJ-210台32发电机设备安装SF3.35-16/4250台33调速系统安装WT-80/4.0、HYZ-I./4.0套34主阀设备安装KD741H-20Vk-3200台35桥式起重机设备安装起重量100/20吨,1.k=16.5m台16辅助设备安装7消防系统设备安装8厂用电系统设备安装9照明系统安装10发电电压设备安装11励磁系统设备安装套312电缆安装及敷设13发电电压母线安装14接地装置安装热镀锌型钢吨2015主变压器设备安装16压电气设备17保护、测量及信号系统设备安装套118直流系统设备安装200AH220V每套4面套119工业电视系统设备安装60点套120计算机监控系统设备安装水电站集中控制系统套121通信系统设备安装22GIS起重设备第四节标书编制依据及编制原则1.4.1编制依据1.4.1.1招标文件。1.4.1.2我公司对施工现场的考察和调查资料。1.4.1.4国家和当地有关政策、法令、法规、标准及条例。1.4.1.5工程所在地及周边的实际情况。1.4.2编制原则1.4.2.1主要施工机械的生产率依据我公司现有设备并结合本工程的施工特点进行确定。1.4.2.2在满足控制性进度和施工强度的前提下，尽可能简化现场布置，压缩临建工程。第五节工程特点5.1工程特点1.5.Ll本工程位于少数民族区，搞好民族关系尤为重要。1.5.1.2本工程与土建项目部配合作业，双方及时沟通合理安排工期是保证安装工程的关键。1.5.1.3工程离西宁市相对较近，有利于材料采购运输和信息传递，从而有利于保证工期。1. 5.2工程难点1.5. 2.1本工程单位设备重量较大，大件吊装是施工中的难点，需做好吊装前一系列准备工作有安全措施。1.6. 2.2机电安装作业面临冬季施工，本工程又位于高寒地区，做好冬季施工也是本工程施工的难点之一。
