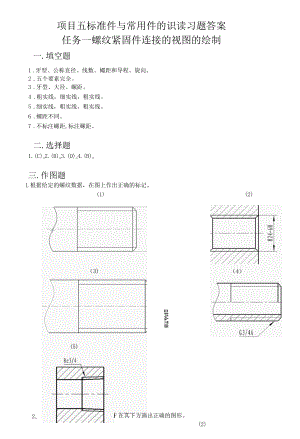

项目五标准件与常用件的识读习题答案任务一螺纹紧固件连接的视图的绘制一.填空题1 .牙型、公称直径、线数、螺距和导程、旋向。2 .五个要素完全。3 .牙型、大径、螺距。4 .粗实线，细实线，粗实线。5 .细实线，粗实线，粗实线。6 .螺距不同。7 .不标注螺距,标注螺距。二.选择题1.(C)o2.(B)o3.(D)o4.(B)o三.作图题L根据给定的螺纹数据，在图上作出正确的标记。(1)(2)2oIIIF在其下方画出正确的图形。(2)(9)任务二齿轮的视图的绘制一.填空题（将正确答案填在横线上）L圆柱齿轮传动、锥齿轮传动、蜗杆蜗轮传动。2 .直齿圆柱齿轮、斜齿圆柱齿轮、人字齿圆柱齿轮。3 .粗实线；细点画线；细实线；粗实线。4 .90oo5 .顶锥、前锥、背锥。6 .粗实线；细点画线。7 .相切。8 .粗实线，细虚线。二.作图题1 .如图55所示，直齿圆柱齿轮m=5,z=40,计算该齿轮的分度圆、齿顶圆和齿根圆的直径。用1：2的比例完成两视图，并注尺寸（倒角C2）。d=mz=5×40=200da=d+2m=210df=d-2.5m=187.52 .已知锥齿轮的模数m=4,齿数Z=25,分度圆锥角3=45。，计算齿轮节圆、顶圆、根圆的尺寸，完成两面视图。3 .如图5-6所示的一对直齿圆柱齿轮,模数m=4,齿数z'=30,z2=18,计算有关尺寸后,按1:2比例补全它们的啮合图。任务三键、销连接图的识绘一、填空题(将正确答案填在横线上)1 .轴向连接，以传递扭矩。2 .标准，普通平键、半圆键，钩头楔键。3 .两侧面，一条。4 .标准，连接，定位。5 .圆柱销、圆锥销、开口销。二、作图题1.(1)键的规定标记；键GB/T109612X8X40（2）补全下列各视图和断面图，并查表标注键槽的尺寸。A轴齿死B齿轮和轴装配图2 .把下图补画成圆柱销连接图。3 .把图526补画成圆锥销连接图。任务四滚动轴承的视图的绘制一、填空题（将正确答案填在横线上）1 .支撑轴，标准部件。2 .外圈、内圈、滚动体、保持架。3 .通用画法、特征画法、规定画法。二、作图题按规定画法补画图中的轴承。任务五弹簧的视图的绘制一、填空题（将正确答案填写在横线上）1 .减震、压紧、储存能量、测力，2 .压缩弹簧、拉伸弹簧、压缩弹簧。3 .将相应的符号填在下图的括号中。
