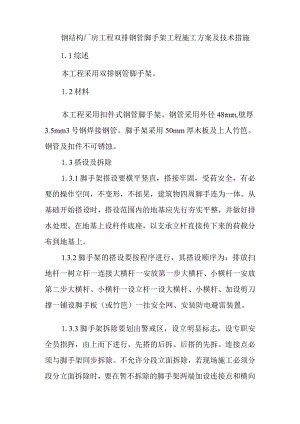

钢结构厂房工程双排钢管脚手架工程施工方案及技术措施.docx

钢结构厂房工程双排钢管脚手架工程施工方案及技术措施1.1综述本工程采用双排钢管脚手架。1.2材料本工程采用扣件式钢管脚手架。钢管采用外径48,壁厚3.5mm3号钢焊接钢管。脚手架采用50mm厚木板及上人竹笆。钢管及扣件不可锈蚀。1.3搭设及拆除1.3.1脚手架搭设要横平竖直，搭接牢固，受荷安全，有必要的操作空间，不变形，不摇晃，建筑物四周脚手连为一体。从基础开始搭设时，搭设范围内的地基应先行夯实平整，并做好排水处理。在地基上设杆件底座，以支承立杆直接传下来的荷载分布到地基上。1.3.2脚手架的搭设要按程序进行，其搭设顺序为：排放扫地杆一树立杆一连接大横杆一安放第一步大横杆、小横杆一安放第二步大横杆、小横杆一设立杆一设大横杆、小横杆、加设剪刀撑一铺设脚手板（或竹笆）一挂安全网、安装防电避雷装置。1.3.3脚手架拆除要划出警戒区，设立明显标志，设专职安全员指挥，由上而下进行，先搭的后拆、后搭的先拆。连接点必须与脚手架同步拆除。不允许分段立面拆除，若现场施工必须分段分立面拆除时，要在暂不拆除的脚手架两端加设连接点和横向水平支撑。拆下的钢管扣件要及时运至地面，严禁高空抛掷。拆除时要互相配合，协调一致，随时保证脚手架的整体稳定。拆除后的钢管扣件要分类堆放，妥善保管，以备再用。1.4使用结构施工时荷载不大于3KN11装修施工时不大于2.0KNm2,集中荷载不大于L5KN。使用过程中不得随意拆钢管扣件，不得在脚手架上堆积重物或作为承重结构。1.5构造1.5.1搭设时，立杆要垂直，偏差不大于其高度的1/200,相邻两根立杆接头要错开500mm,大横杆在每一面脚手架范围内的纵向高差不宜超过IoOmnb同一步内外两根大横杆的接头要相互错开，其距离不宜小于50OnIn1。1.5.2为保证脚手架的整体性，沿架子纵向每隔25-3Onl设置一组剪刀撑，其斜杆分别扣紧在立杆的连接点，离地面不宜大于500mm。各立面的脚手架的在横杆要互相连接，保证脚手架的整体稳定。1.5.3钢管接长必须采用对接扣件。每步的脚手架外侧均挂密目安全网，每步底挂安全网，用专用塑料绳绑牢，内横杆与建筑物间铺设木质脚手板。1.6围护脚手架外围采用密目安全网进行全封闭施工，安全网要与脚手架绑扎牢固，安全网接头处用五合板封好，防止碎粒外出。1.7脚手架与主体结构的连接脚手架与主体结构用钢管连接。水平方向每8m左右设一处，竖向每层设一处，其连接点必须设在立杆与大横杆的结点上。1.8安全防护1.8.1在二层搭设一道安全平网出建筑物四周，局部四层处再搭设一道水平安全网，主楼六层搭设一道安全网，网宽不小于3m。1.8.2脚手架顶部设避雷针,采用lm12镀锌钢筋,设在转角的立杆上。接地线中8钢筋，可临时焊接于工程的接地板上，焊接长度50mm,避雷装置的冲击接地电阻不得大于30o1.8.3雷雨大风时，脚手架上不得站人。1.8.4严禁在竹笆、安全网等围护设施处用电气焊和用火。1.9安全措施1.9.1脚手架搭设安全注意事项9.L1进入施工现场必须戴好安全帽。1.9.L2工作前及工作中不准喝酒，要衣着得体，穿胶鞋或布鞋，不准穿拖鞋或宜滑的硬底鞋。1.9.L3工作时要系好安全带。1.9.L4工具使用完毕要放入工具带内，不准往下扔。9.1.5注意对雷、电防护。架子高于建筑物或结构布局需防雷设施时，架体应按规定部署防雷设施。1.9.L6架子搭设前，工地安全员、施工员等要认真进行安全技术交底并负责进行监督、指导、搭设完毕或分段、分层搭设完毕后，安全员及有关人员要认真检查，仔细进行量化验收，办理验收手续。1.9. 2安全网的架设立网架设：立网应架设在防护栏杆上，上口高出作业面不少于L2m,同一网的连接要牢固、严密。由于在脚手架外侧采取全封闭防护，所以立网上下部分必须用尼龙绳或麻绳牢固的固定在两道大横杆上，一定要严密。立网的搭设随脚手架的进度跟上。1.9.2.2工地安全员要随时检查安全网的连接，要保持平网内无杂物，清理要干净。
