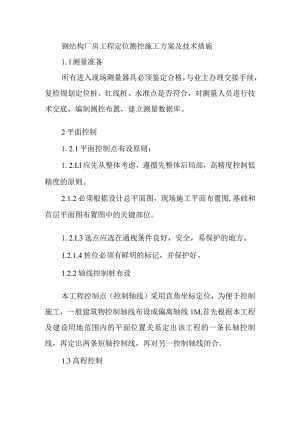

钢结构厂房工程定位测控施工方案及技术措施.docx

钢结构厂房工程定位测控施工方案及技术措施1.l测量准备所有进入现场测量器具必须鉴定合格，与业主办理交接手续，复检规划定位桩、红线桩、水准点是否符合，对测量人员进行技术交底，编制测控布置，建立测量数据库。2平面控制1.2.1平面控制点布设原则：1.2.Ll应先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。2.1.2必须根据设计总平面图，现场施工平面布置图,基础和首层平面图布置图中的关键部位。1.2.L3选点应选在通视条件良好，安全，易保护的地方。1.2.1.4桩位必须有鲜明的标记，并保护好。1.2.2轴线控制桩布设本工程控制点（控制轴线）采用直角坐标定位，为便于控制施工，一般建筑物控制轴线布设成偏离轴线1M,首先根据本工程及建设用地范围内的平面位置关系定出该工程的一条长轴控制线，再定出两条短轴控制线，再对另一控制轴线闭合。1.3高程控制根据建设单位提供的高程点为依据，在建筑物四周测设3个点，红漆标识清楚，用碎墩制作，上覆盖钢钉并砌砖加盖，结构施工期间，每层施工所需标高由建筑物柱向上传递,传递处钢筋采用帮条焊三处，按平均施工所需标高由建筑施工的标高依据，每施工完一层即在碎柱上测设一条地面以上500线，并弹出墨线，作为地面、墙体、抹灰或室内装修的依据，每层复核一次。
