高压输变电设备的绝缘配合（G311.1-1997）.docx

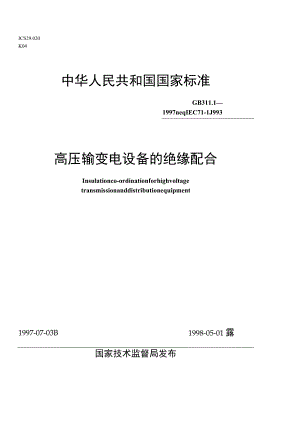

ICS29.020K04中华人民共和国国家标准GB311.11997neqIEC71-1J993高压输变电设备的绝缘配合1998-05-01 露Insulationco-ordinationforhighvoltagetransmissionanddistributionequipment1997-07-03B国家技术监督局发布目次前言31主题内容与适用范围42引用标准43使用条件54绝缘配合基本原则55绝缘水平106试验规定11fK刖百本标准是非等效国际电工委员会LEC711J993绝缘配合第1部分：定义、原理和原则对GB311l-83高压输变电设备的绝缘配合进行修订的。主要的修订内容有：D标准中除设备的相对地绝缘外,还增列了相间绝缘和纵绝缘；2）设备上的作用电压增加了“陡波前过电压”和“联合过电压”,前者主要是由GlS中隔离开关操作引起的,后者则分别作用于相间绝缘和纵绝缘。相应的试验电压类型增加了“陡波前冲击试验”（在考虑中）和“联合电压试验”；3）据IEC力一1给出了各类作用电压的典型波形（图1）；4）对10kV和35kV的设备的外绝缘干状态下短时工频耐受电压的数值分别提高到42kV和95kV,但这并不意味着对外绝缘的要求或绝缘水平提高，因为在此电压范围内，绝缘水平主要是由雷电冲击耐受电压决定的；5）据IEC71-1增加3/9次冲击耐受电压试验程序（6.3.2力6）对变压器类设备的截断冲击,提高了跌落时间,一般不大于07s,截波过零系数不大于03的要求,这样的规定和同类国际标准一致,技术上比较合理。本标准和正C71-1的主要内容和技术要求基本上是一致的,但也存在某些差异,包括:IEC71-L1993为说明绝缘配合的过程引入了多个“耐受电压”的术语和配合程序图，这虽对理解绝缘配合过程有一定帮助,但过于烦琐,未于采用Um<725kV设备的外绝缘干状态短时工频耐受电压比IFC71一1中的规定值高;范围H的设备纵绝缘的额定雷电冲击耐受电压的反极性工频电压的幅值为（0.7l0）旃Um,政711中规定仅为07Z笈Um,也偏高。故本标准只能为非等效采用IEC71-lo本标准自实施之日起,代替GB311.183o本标准由中华人民共和国机械工业部提出。本标准由全国高压试验技术和绝缘配合标准化技术委员会归口。本标准由西安高压电器研究所和武汉高压研究所负责起草。本标准主要起草人:冯昌远、朱家骚、谷定燮、王秉钧、潘炳宇、郁祖培、弋东方。高压输变电设备的绝缘配合GB 311.11997neq IEC 71-1-1993代替 GB 311.183中华人民共和国国家标准Insulationco-ordinationforhighvoltagetransmissionanddistributionequipment1主题内容与适用范围1.1 主题内容本标准规定了三相交流系统中的高压输变电设备的相对地绝缘、相间绝缘和纵绝缘的额定耐受电压的选择原则,并给出了供通常选用的标准化的耐受电压值。在制定各设备标准时,应根据本标准的要求,规定适合于该类设备的额定耐受电压和试验程序。1.2 适用范围1.2.1 本标准适用于设备最高电压大于IkV的三相交流电力系统中使用的下列户内和户外输变电设备。a）变压器类：电力变压器、并联电抗器、消弧线圈和电磁式电压互感器；b）压电器:断路器、隔离开关、负荷开关、接地短路器潴断器、限流电抗器、电流互感器、封闭式开关设备、封闭式组合电器、组合电器等；C）组合式（箱式）变电站；d）电力电容器:耦合电容器（包括电容式电压互感器）、并联电容器、交流滤波电容器；e）高压电力电缆；f）变电站绝缘子、穿墙套管；g）阀式避雷器绝缘外套。1.2.2 本标准不适用于：a）安装在严重污秽或带有对绝缘有害的气体、蒸汽、化学沉积物的场合下的设备；b）对湿度较高且易出现凝露场合的户内设备。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1561993标准电压GB/T16927.11997高电压试验技术第一部分:一般试验要求GB/T16927.21997高电压试验技术第二部分:测量系统GB1103289交流无间隙金属氧化物避雷器GB7327-87交流系统用碳化硅阀式避雷器GB29009-94电工术语高电压试验技术和绝缘配合GB311.788高压输变电设备的绝缘配合使用导则国家技术监督局1997-07-03批准1998-05-01实施3使用条件3.1 标准参考大气条件标准参考大气条件为：温度to=2O3C压力Po=IOl.3kl¾绝对湿度h0=11g11?本标准规定的额定耐受电压均为相应于标准参考大气条件下的数值。3.2 正常使用条件本标准规定的额定耐受电压,适用于下列使用条件下运行的设备：a）周围环境最高空气温度不超过40C;b）安装地点的海拔高度不超过1000m。3.3 对周围环境空气温度高于40C处的设备,其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数KtKt=l+0.0033（T-40）式中:T环境空气温度，c°3.4 对用于海拔高于100om,但不超过400Om处的设备的外绝缘及干式变压器的绝缘，海拔每升高IOom,绝缘强度约降低1%,在海拔不高于IoOom的地点试验时,其试验电压应按本标准规定的额定耐受电压乘以海拔校正因数Ke1.1-HXlOT式中:H设备安装地点的海拔高度,m3.5设备适用的电力系统中性点的接地方式,最高电压725kV及以下为非有效接地系统或有效（直接）接地系统,最高电压126kV及以上应为有效（直接）接地系统。4绝缘配合基本原则4.1 绝缘配合考虑所采用的过电压保护措施后,决定设备上可能的作用电压,并根据设备的绝缘特性及可能影响绝缘特性的因素,从安全运行和技术经济合理性两方面确定设备的绝缘水平。4.2 设备上的作用电压设备在运行中可能受到的作用电压,按照作用电压的幅值、波形及持续时间，可分为：持续工频电压（其值不超过设备最高电压Um,持续时间等于设备设计的运行寿命）；暂时过电压（包括工频电压升高、谐振过电压）；缓波前（操作）过电压；快波前（雷电）过电压；陡波前过电压；联合过电压。各类作用电压的典型波形如图Io4.3 设备最高电压U的范围范围IJkVUW252kV范围11：U>252kV4.4 绝缘试验4.4.1 绝缘试验类型分类低频电压持续暂时缓波前电压波形Wg14T4卜1.00.5-/-L-电压波形范围f=50或60HzTdlh10<f<500Hz0.03<Td<3600s2(XT1<C5000sl<20ms标准电压波形f=50或60HZT<三(*)40f62½lj=60sT1=250sl=2500s标准耐受试验(*)短时工频试验操作冲击试验(*)在有关设备标准中规定。图1各类作用电压的典型波形瞬态电压快波前陡波前"广一JA一-djI0.1<T1<20sl<300s3<T1<100ns0,3VfIV100MHZ3(X<300kHzTd3msT1=1.2sT=50s在考虑中雷电冲击试验在考虑中本标准中考虑了下述几类绝缘试验：a）短时（1min）工频试验：b）长时间工频试验；C）操作冲击试验；d）雷电冲击试验；e）陡波前冲击试验；f）联合电压试验。操作和雷电冲击试验可以是耐受试验,也可以是50%破坏性放电试验,此时,绝缘对额定冲击耐受电压的耐受能力可由其50%破坏性放电电压的测量值中推出，它只适用于自恢复绝缘。短时工频试验是耐受试验。短时工频、操作和雷电冲击以及联合电压试验之额定耐受电压值均在本标准中规定。但对长时间工频耐受电压仅给出一般规定,供制定各类设备标准时考虑.4.4.2 绝缘试验类型的选择在本标准中，对不同的电压范围，选用不同类型的绝缘试验。设备的类型也会影响试验类型的选择。4.4.2.1 范围I的设备在持续工频电压、暂时过电压和操作过电压下的相对地和相间绝缘性能,一般用短时工频和雷电冲击电压试验来检验。在雷电过电压下,设备的相对地和相间绝缘性能用雷电冲击试验检验。当内绝缘的老化和外绝缘的污秽对持续工频电压及暂时过电压下的设备绝缘性能有影响时，宜作长时间工频电压试验,并测量局部放电量。长时间工频电压试验在有关设备标准中规定。注s220kV变压器一般要作长时间工频电压试验.4.4.2.2 范围II的设备在持续工频电压、暂时过电压和操作过电压下的绝缘性能用不同类型的试验予以检验。在持续工频电压及暂时过电压下,设备对老化或污秽的适应性宜用长时间工频试验检验,并测量局部放电量。长时间工频电压试验在有关设备标准中规定。在操作过电压下设备的绝缘性能用操作冲击试验检验。在雷电过电压下设备的绝缘性能用雷电冲击试验检验。设备的相间绝缘性能用操作冲击试验检验4.4.2.3 开关设备的纵绝缘,按不同的电压范围,选用不同的绝缘试验类型：a）范围I的开关设备的纵绝缘性能用短时工频电压和雷电冲击电压或联合电压试验检验。b）范围U的开关设备的纵绝缘性能用雷电、操作冲击电压和工频电压的联合电压试验检验。4.4.2.4 设备在陡波前过电压下的绝缘性能用陡波前冲击电压试验检验。关于陡波前冲击试验的规定,在考虑中。4.5 绝缘配合方法的选择绝缘配合方法有确定性法（惯用法）,统计法及简化统计法。由于在试验时对设备绝缘需要施加的冲击电压次数较多，电压幅值会超过额定耐受电压值,并需对系统的过电压进行广泛深入的研究,故绝缘配合统计法在实际应用上受到某些限制,但用于各种因素影响的敏感度分析是很有效的。当降低绝缘水平具有显著经济效益,特别是当操作过电压成为控制因素时,统计法才特别有价值。因此,在本标准中统计法仅用于范围11的设备的操作过电压下的绝缘配合。在所有电压范围内，当设备绝缘主要是非自恢复型时，为检验耐受强度是否得到保证,一般只能加有限次数的冲击（如在给定条件下加3次）,因此,尚不能考虑将绝缘故障率作为定量的设计指标,统计法至今仅用于自恢复型绝缘。4.5.1 统计法设备绝缘故障具有统计特性,统计法旨在对绝缘故障率定量并将其作为绝缘设计中的一个性能指标。当对某种过电压计算绝缘故障率时,需要给出此过电压及设备的绝缘特性两者各自的分布规律。4.5.2 简化统计法在简化统计法中，对概率曲线的形状作了若干假定（如已知标准偏差的正态分布）,从而可用与一给定概率相对应的点来代表一条曲线。在过电压概率曲线中称该点的纵坐标为“统计过电压”,其概率不大于2%；而在耐受电压曲线中则称该点的纵坐标为噬计冲击耐受电压”,设备的冲击耐受电压的参考概率取为90%。绝缘配合的简化统计法是对某类过电压在统计冲击耐受电压和统计过电压之间选取一个统计配合系数,使所确定的绝缘故障率从系统的运行可靠性和费用两方面来看是可以接受的。额定操作和雷电冲击耐受电压宜从本标准5.2条的标准值中选取。4.5.3 确定性法（惯用法）绝缘配合的确定性法（惯用法）的原则是在惯用过电压（即可接受的接近于设备安装点的预期最大过电压）与耐受电压之间,按设备制造和电力系统的运行经验选取适宜的配合系数,相应的耐受电压宜从5.1,5.2的标准值中选取。4.6 持续工频电压和暂时过电压下的绝缘配合对范围I的设备所规定的短时工频耐受电压,一般均能满足在正常运行电压和暂时过电压下的要求。为检验设备老化对内绝缘性能、污秽对外绝缘性能的影响所进行的长时间工频试验,应在有关设备标准中规定,下面仅给出应遵循的一般规则。4.6.1 对正常运行条件,绝缘应能长期耐受设备最高电压。4.6.2 设备在预期的寿命期内不致因局部放电而使绝缘显著劣化以及在最苛刻的工况下,绝缘不会失去热稳定性。为尽可能符合实际,应用工频电压试验检验,试验时所加电压可高于uta/3,而持续时间由系统工况决定o同时应使所有元件上的作用电压与运行时的值成比例。4.6.3 在有关设备标准中可规定设备耐受工频电压升高的允许时间，并确定有关的试验程序、试验电压及试验条件。4.7 操作和雷电过电压的绝缘配合在所有情况下,进行绝缘配合时应考虑:设备安装点的预期过电压值、系统与设备的电气特性、类似的系统的运行经验以及所有保护装置的限压效果o设备的相对地绝缘的额定耐受电压是确定设备的相间绝缘和纵绝缘额定耐受电压的基础。4.7.1 雷电过电压下的绝缘配合4.7.1.1 相对地绝缘对受避雷器保护的设备,其额定雷电冲击耐受电压由避雷器的雷电冲击保护水平乘以配合因数Kc计算选定。4.7.1.2 相间绝缘在所有电压范围内，相间绝缘的额定雷电冲击耐受电压均取相应的相对地绝缘的耐受电压值。4.7.1.3 开关设备的纵绝缘a）范围I的设备纵绝缘的额定雷电冲击耐受电压一般等于相对地绝缘的耐压值,但隔离断口的耐受电压可高于相应的相对地的数值,宜在开关设备标准中规定。b）范围H的设备纵绝缘的额定雷电冲击耐受电压由两个分量组成,一为相对地的额定雷电冲击耐受电压;另一为反极性的工频电压,其幅值为（071.0）Um4.7.2 操作过电压下的绝缘配合4.7.2.1 相对地绝缘a）范围I的设备根据设备上的统计操作过电压水平或避雷器的操作冲击保护水平和设备的绝缘特性，并取一定的配合因数KC计算、选取额定短时工频耐受电压。b）范围I的设备根据设备上的统计操作过电压水平或避雷器的操作冲击保护水平和设备的绝缘特性并取一定的配合因数KC计算、选取设备的额定操作冲击耐受电压。4.7.2.2 相间绝缘a）范围I的设备的相间绝缘额定短时工频耐受电压取相应的相对地绝缘的耐受电压值。应保证两类绝缘均满足要求。b）范围11的设备的相间绝缘的额定操作冲击耐受电压等于相应的相对地绝缘的耐受电压值乘以系数Kpe,通常pL5o47.2.3开关设备的纵绝缘a）范围I的设备的纵绝缘的额定短时工频耐受电压一般取相应的相对地绝缘的耐受电压值,但隔离断口的耐受电压可高于相应的相对地的数值,宜在开关设备标准中规定。b）范围U的设备的纵绝缘的额定操作冲击耐受电压（表2栏7）由两个分量组成,其一为相对地的额定操作冲击耐受电压,另一为反极性的工频电压,其幅值为UmJyo4.7.3 配合因数KC选取Kc时应考虑到下列因素:绝缘类型及其特性;性能指标;过电压幅值及分布特性；大气条件;设备生产、装配中的分散性及安装质量;绝缘在预期寿命期间的老化,试验条件及其他未知因素。对雷电冲击:根据我国情况,一般取Kc1.4对操作冲击:一般取KC1.1505绝缘水平5.1 额定短时工频耐受电压的标准值（有效值）,kV102028385070951401852302753253603954605105706306807405.2 额定冲击耐受电压的标准值（峰值）,kV2040607595125145170250325450550650750850950105011751300142515501675180019502100225024005.3 高压输变电设备的额定绝缘水平5.3.1 范围I的设备的绝缘水平列于表1在此电压范围内,选取设备的绝缘水平时,首先应考虑雷电冲击作用电压,和每一设备最高电压相对应,给出了设备绝缘水平的两个耐受电压,即：a）额定雷电冲击耐受电压；b）额定短时工频耐受电压。5.3.2 范围H的设备的绝缘水平列于表2在此电压范围内,选取设备的绝缘水平时,要考虑操作冲击和雷电冲击作用电压,和每一设备最高电压相对应,给出了设备绝缘水平的两个耐受电压,即：a）额定雷电冲击耐受电压；b）额定操作冲击耐受电压。在表2中给出了设备相对地绝缘和相间绝缘的额定操作冲击耐受电压的组合。5.3.3 设备的绝缘水平与所考虑的设备类型有关,并且无论用统计法或用惯用法,这些绝缘水平都可选用。5.3.4 对同一设备最高电压,有的在表1和表2中给出两个及以上的绝缘水平。在选用设备的额定耐受电压及其组合时应考虑到电网结构及过电压水平、过电压保护装置的配置及其性能、设备类型及绝缘特性、可接受的绝缘故障率等。5.3.5 在某些情况下,可能需要规定不同于表1或表2中的额定耐受电压值,此时宜从本标准5.1和5.2的标准值中选取。5.4 各类输变电设备,可取与变压器相同的或高一些的绝缘水平,应在有关设备标准中规定。为便于制定有关设备标准,表3和表4分类给出设备的额定耐受电压值。5.4.1 各类设备的额定雷电冲击耐受电压列于表3。对变压器类设备应作雷电冲击截波耐受电压试验,其幅值可比额定雷电冲击耐受电压值高10%左右。截断冲击试验系统的构成应使记录的冲击截波的跌落时间尽量短。截波过零系数不大于03；截断跌落时间一般不大于07s°5.4.2 各类设备的短时工频耐受电压列于表4。5.4.3 范围11的开关设备的纵绝缘的耐受电压列于表2。5.4.4 分级绝缘电力变压器中性点的绝缘水平列于表5。6试验规定6.1 总则6.1.1 提出这些试验规定的目的在于验证设备是否符合决定其绝缘水平的额定耐受电压。本章对短时工频试验及操作、雷电冲击试验提出一般规定。所有其他的试验,如长时间工频试验等在有关的设备标准中规定。6.1.2 耐受试验电压的波形见GB/T16927.1高电压试验技术第一部分:一般试验要求。6.1.3 对各类设备均应在干燥状态下进行相应的额定耐受电压试验。对户外绝缘的还应按GB/T16927.1中规定的淋雨条件进行工频短时或操作冲击耐受电压试验。但如已知在干或湿条件下,绝缘的破坏性放电电压较低,则可只在该条件下进行试验,对此应在有关设备标准中规定。6.1.4 如果试验时的大气条件与标准参考大气条件不同，则设备外绝缘的试验电压应按GB/T16927.1中的规定进行校正。6.1.5 所有的冲击耐受电压一般应以两种极性进行试验。但如果已证明在某种极性下,绝缘的破坏性放电电压较低时,则允许只在该极性下进行试验,对此应在有关的设备标准中规定O6.1.6 试验过程发生的绝缘故障是判断试品是否合格的依据。在GB/T16927.1或在有关设备标准中应规定试验时检测绝缘故障的方法和绝缘损坏的判据。6.2 短时工频耐受电压试验短时工频耐受电压试验是对绝缘施加一次相应的额定耐受电压（有效值）,其持续时间为Imin0除非在有关设备标准中另有规定,如果在试验过程中设备绝缘没有发生破坏性放电,则认为通过试验；而在湿试验过程中，如果仅在自恢复绝缘上发生一次破坏性放电,则可重复试验一次,若不再发生破坏性放电,则认为通过试验。注1短时工频耐受电压试验包括频率达数百赫兹而持续时间不超过Imin的试聆,如分级绝缘的变压器的感应电压试脸。2电力电容器的短时工频耐受电压试验在有关设备标准中规定。6.3 冲击耐受电压试验冲击耐受电压试验是对绝缘施加规定次数和规定值的冲击电压。需要施加较多次数的冲击电压,以检验在可接受的置信度下实际的统计耐受电压不低于额定冲击耐受电压。对自恢复绝缘可进行50%放电电压试验。由此可得出具有良好置信度的实际统计（90%的耐受概率）耐受电压。但对某些绝缘,如套管、互感器及开关设备等的绝缘,在50%放电电压下可能是非自恢复的，而在额定耐受电压下是自恢复的,则只能以额定耐受电压进行检验。可以选用不同的试验方法证明设备以可接受的置信度耐受规定的电压,推荐下列四种冲击耐受电压试验。6.3.1 3次冲击耐受电压试验对被试设备施加3次额定冲击耐受电压,不允许发生破坏性放电（耐受概率Pw设定为100%）。本试验相应于绝缘配合的确定性法（惯用法）,适用于非自恢复绝缘为主的设备。6.3.2 3/9次冲击耐受电压试验对被试设备施加3次额定冲击耐受电压,若在非自恢复绝缘上未出现破坏性放电,而仅在自恢复绝缘上发生1次破坏性放电,则再追加9次冲击,如不再发生破坏性放电,则认为设备通过了试验。本试验适用于由非自恢复绝缘和自恢复绝缘组成的复合绝缘的设备。6.3.3 15次冲击耐受电压试验对被试设备绝缘施加15次额定冲击耐受电压,如在自恢复绝缘中的破坏性放电不超过2次,而在非自恢复绝缘中未出现破坏性放电,则认为设备通过了试验。本试验适用于复合绝缘的设备。这项试验说明设备的自恢复绝缘的实际统计耐受电压不低于额定冲击耐受电压,但其置信度低于50%破坏性放电试验所达到的水平。6.3.4 50%破坏性放电试验本试验是在高于额定冲击耐受电压下进行的。对被试设备施加一定次数的冲击电压以得到绝缘的50%破坏性放电电压U50和变异系数z,U50应不低于额定冲击耐受电压乘以l（l-L3z）,除非在有关设备标准中另有规定,对空气绝缘Z值一般取：a）操作冲击试验,z=0.06;b）雷电冲击试验,z=0030Z也可取实际试验得出的数值。由于要求多次破坏性放电,故这项试验只适用于自恢复绝缘。6.4 相间绝缘和纵绝缘的联合电压耐受试验6.4.1 当相间绝缘和纵绝缘的额定耐受电压等于相对地绝缘的耐受电压值时，则将相间绝缘、纵绝缘试验和相对地绝缘试验一起进行。此时应将相邻的相端子和纵绝缘对应的相端子均接地。在评价试验结果时,应计及所有路径上的破坏性放电。6.4.2 范围I的设备的试验a）短时工频耐受电压试验126kVUm252kV的某些设备的相间绝缘或纵绝缘的短时工频耐受电压,可能高于相对地绝缘的耐受电压值。此时,最好用两个电压源进行试验,一端加相对地工频耐受电压,另一端加相间绝缘或纵绝缘和相对地绝缘的工频耐受电压的差值。应将接地端子接地。也可采用下列替代方法进行试验：用一个工频电压源。试验时允许运行中的接地端子对地承受一个电压，以防止对接地端子或对地的破坏性放电。用两个反相的工频电压源。每个端子上施加相间绝缘或纵绝缘的额定耐受电压的l2o应将接地端子接地。b）雷电冲击耐受电压试验相间绝缘或纵绝缘可能要求较相对地绝缘高的雷电冲击耐受电压。此时,在相对地绝缘试验后,应不改变布置并立即升高电压,进行相间绝缘或纵绝缘试验0在估价试验结果时,不计对地破坏性放电的次数。当不允许对地放电时,则应用联合电压耐受试验,冲击分量等于相对地绝缘的额定雷电冲击耐受电压,反极性工频电压分量的峰值等于相间绝缘或纵绝缘的额定雷电冲击耐受电压和相对地绝缘的雷电冲击耐受电压之差。6.4.3 范围Ir的设备的联合耐受电压试验a）被试设备应满足下列要求： 试品布置模拟运行情况,尤其是要考虑接地平面的影响； 试验电压的每个分量应为532中的规定值， 接地端子应接地；一相间绝缘试验时,第三相的端子应接地或移开； 纵绝缘试验时,其他两相的端子应接地或移开。b）除非证明由于电气上对称而无必要,应对相端子所有可能的组合进行试验。C）纵绝缘试验时,一端加工频电压,另一端则在工频电压负峰值时施加3次正极性冲击电压。范围H的设备的纵绝缘的雷电冲击耐受电压试验也证明了在断开位置时的相对地雷电冲击耐受能力。d）范围K的设备的相间绝缘进行操作冲击耐受电压试验时,可用一台冲击电压发生器进行试验,也可用两台冲击电压发生器同时施加两个反极性的操作冲击电压进行试验。对外绝缘,两电压分量的幅值相等,各为相间额定操作冲击耐压的1/2。对内绝缘,两电压分量的幅值在有关设备标准中规定。6.5 型式试验和出厂试验6.5.1 设备绝缘的型式试验和出厂试验项目在有关设备标准中规定。6.5.2 型式试验应做本标准规定的全部试验和检验项目。仅列为型式试验的项目有:短时工频和操作冲击的湿耐压试验；50%破坏性放电试验;带有电压绕组的设备的截断雷电冲击耐压试验；标准雷电冲击耐压试验、除特别规定外,一般列为型式试验,且在任何情况下只做干试验。6.5.3 本标准规定的出厂试验项目有：a）范围I的设备的短时工频干耐受电压试验；b）除非在有关设备标准中另有规定,范围II的设备的标准操作冲击耐受电压试验；c） Um2252kV,容量）120MVA的变压器的标准雷电冲击耐压试验Sd） Vm>252kV设备,在有关设备标准中宜对局部放电测量作出规定。6.6 验收试验用户可对出厂试验合格的设备进行出厂试验项目的验收试验。验收试验的耐受电压值在有关设备标准中规定。表1电压范围I（IkVVUin252kV）的设备的标准绝缘水平kV系统标称电压（有效值）设备最高电压（有效值）额定雷电冲击耐受电压（峰值）额定短时工频耐受电压（有效值）系统I系统D33.520401866.94060251011.560759530423%35表1（完）kV系统标称电压（有效值）设备最高电压（有效值）额定雷电冲击耐受电压（峰值）额定短时工频耐受电压（有效值）系统1系统I1517.5759510540；452023.09512550；553540.5185/20OD809533856672.5325140110126450/48OD185；200220252(750)2)(325)2)850360950395(1050)2)(460)2)注:系统标称电压315kV所对应设备的系列I的绝缘水平,在我国仅用于中性点直接接地系统。1）该栏斜线下之数据仅用于变压器类设备的内绝缘。2）22OkV设备,括号内的数据不推荐选用。3）为设备外绝缘在干燥状态下之耐受电压。表2电压范围11（Um>252kV）的设备的标准绝缘水平kV系统标森电压（有效值）（有效值）额定操作冲击耐受电压（峰值）额定雷电冲击耐受电压（峰值）额定短时工频耐受电压（有效值）相对地相间相间与相对地之比纵绝缘2）相对地纵绝缘相对地1234567891伊）33036385013001.50950850(+295)1)10503见.7.1条的规定4(460)95014251.501175(510)500550105016751.6011751050(+49O)D1425(630)117518001.501550(680)1675(740)D栏7中括号中之数值是加在同一极对应相端子上的反极性工频电压的峰值。2）纵绝缘的操作冲击耐受电压选取栏6或栏7之数值,决定于设备的工作条件,在有关设备标准中规定。3）栏10括号内之短时工频耐受电压值,仅供参考。表3各类设备的雷电冲击耐受电压kV（有效值）（有效值）额定雷电冲击（内、外绝缘）耐受电压（峰值）截断雷电冲击耐受电压（峰值）变压器并联电抗器耦合电容器、电压互感器高压电力电缆2）高压电器母线支柱绝缘子、穿墙套管变压器类设备的内绝缘33.540404040404566.96060606060651011.57575757575851517.51051051051051051051152023.01251251251251251251403540.51852001852001)185/2Oon2001851852206672.5325325325325325325360350350350350350350385110126450/4800450/48OD450/48004504504505305505505505502202528508508508508509359509509509509501050950950105033036310501050105011751175117511751175130011751175130050055014251425142514251550155015501550155015501550167516751675167516751675D斜线下之数据仅用于该类设备的内绝缘。2）对高压电力电缆是指热状态下的耐受电压值。表4各类设备的短时（Irnin）工频耐受电压（有效值）kV系统标称电压（有效值）设备最高电压（有效值）内、外绝缘（干试与湿试）母线支柱绝缘子变压器并联电抗器耦合电容器、高压电器、电压互感器和穿墙套管高压电力电缆湿试干试123,)4,)52)62>7833.5181818/25182566.9252523/3023321011.530/3530/3530/4230421517.540/4540/4540/5540/4540572023.050/5550/5550/6550/555068表4（完）kV系统标称电压（有效值）设备最高电压（有效值）内、外绝缘（干试与湿试）母线支柱绝缘子变压器并联电抗嚣耦合电容器、高压电器、电压互感器和穿墙套管高压电力电缆湿试干试3540.580/8530/8580/9580/85801006672.5140160140160140160140160140160165185110126.0185/200185/200185/200185/200185265220252.0360360360360360450395395395395395495460330363.0460460460460510510510510570500550.0630630630630680680680680740740注:表中给出的330500kV设备之短时工频耐受电压仅供参考。1）该栏中斜线下的数据为该类设备的内绝缘和外绝缘干状态之耐受电压。2）该栏中斜线下的数据为该类设备的外绝缘干耐受电压。表5电力变压器中性点绝缘水平kV系统标称电压（有效值）设备最高电压（有效值）中性点接地方式雷电冲击全波和截波耐受电压（峰值）短时工频耐受电压（有效值）（内、外绝缘,干试与湿试）110126不固定接地25095220252固定接地18585不固定接地400200330363固定接地18585不固定接地550230500550固定接地18585经小电抗接地325140
