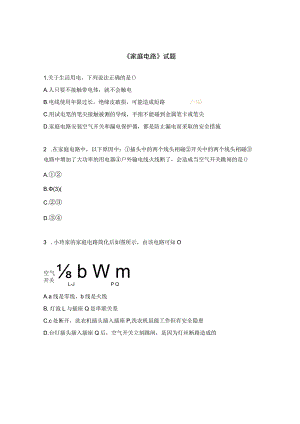

《家庭电路》试题.docx
家庭电路试题1.关于生活用电，下列说法正确的是()A.人只要不接触带电体，就不会触电B.电线使用年限过长，绝缘皮破损，可能造成短路/-)C.用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖D.家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施2 .在家庭电路中，以下原因中：插头中的两个线头相碰开关中的两个线头相碰电路中增加了大功率的用电器户外输电线火线断了，会造成当空气开关跳闸的是()A.B.(3)(C.D. b W mL-JP Q3 .小玲家的家庭电路简化后如图所示，由该电路可知O空气开关A.a线是零线，b线是火线B.灯泡L与插座Q是串联关系C.c处断开，洗衣机插头插入插座P,洗衣机虽能工作但有安全隐患D.台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的4 .正确使用插线板是安全用电的要求。使用如图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路的连接方式是O5 .家庭常用的电吹风既能吹冷风又能吹热风，但加热器不允许单独工作，下列电路中最符合电吹风工作要求的是OD.6 .楼道里，“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关''能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关“、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是O7 .如图所示，当开关S闭合时，灯L正常发光。把一台灯插头插在图中的插座里，闭合台灯开关后，发现台灯不亮，灯工也熄灭。用测电笔分别接触插座两孔及A、B两点时，鼠管都不发光。造成这种现象的原因可能是（）火线零线单选题台灯插头短路台灯灯头短路用台灯开关短路进户线零线断路8 .某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，80OW的微波炉一个，800W的电饭锅一个，10OW的抽油烟机一台，10W的节能灯4盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（）A. 16AB. 20AC. 32AD. 40A9.如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，负管均发光。下火线l4-I零线插座电热壶列说法正确的是O单选题A.和灯泡连接的开关接法正确B. 一定是B、D两点间经电热壶所在的电路部分出现短路C. C、D两点间零线断路D.入户零线至C点间导线断路10、如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的敏管发光，再用测电笔测试火线上A点和零线上B点时，颊管在测A点时能发光，在测B点时不发光。那么可以判定故障是电路中的（选填“AC”、“CD”或“BD”）段一（选填“短路”或"断路''）O填空题字母需大写空1答案：BD空2答案：断路（1） Ik电工师傅常用一只额定电压为220V的灯泡LO（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合Sl、S2、S3（每次只闭合其中之一）时，可能出现以下三种情况，试判断（选填“断路”、“短路”或“正常”）（2） 1.O正常发光，说明该支路；（3） 1.O发光呈暗红色，说明该支路.（3）LO不发光，说明该支路o空1答案：短路空2答案：正常空3答案：断路12.（多选）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，筑管都发光，发现有一根保险丝熔断了，下列分析合理的是（）A.若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光B.断开SI、S2,再用测电笔检测三孔插座的左右两孔，筑管都发光C.只断开SL再用测电笔检测开关Sl的两个接线柱，C管都发光（正确'答案）D.若再取用一个相同的灯泡接到零线的保险丝的位置，开关S2断开后，两灯泡均变暗13、如图甲所示是小凯家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，小凯在图乙画出了其中开关、指示灯和插孔的连接方式。下列儿种画法你认为是否正确，若不正确请指出它们的错误之处。（1）如图1,你认为是（）的。火线零线地线单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线（E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图(2)如图2,你认为是()的。单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图(3)如图3,你认为是()的。火线-零线:地线图3LJ单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法（F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图火线零线地线单选题A.正确B.不正确，开关没有控制插座（C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图火线零线J-T地线11"Jr图5IlLJ单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G不正确,没有画节戒证确答案）H.不正确，没有用直尺作图火线零线地线单选题A.正确B.不正确，开关没有控制插座（C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图火线零线地线单选题A.正确IB.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图火线零线地线单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图I:火线零线地线单选题A.正确B.不正确，开关没有控制插座C.不正确，开关接在零线上川优;D.不正确，开关直接连接了火线和零线E.不正确，插座没有按照“左零右火上接地”的接法F.不正确，用电器串联接在电路中G.不正确，没有画节点H.不正确，没有用直尺作图
