欢迎来到课桌文档! | 帮助中心 课桌文档-建筑工程资料库
课桌文档
全部分类
  • 党建之窗>
  • 感悟体会>
  • 百家争鸣>
  • 教育整顿>
  • 文笔提升>
  • 热门分类>
  • 计划总结>
  • 致辞演讲>
  • 在线阅读>
  • ImageVerifierCode 换一换
    首页 课桌文档 > 资源分类 > DOCX文档下载

    常见奥氏体不锈钢材质特性.docx

    • 资源ID:578640       资源大小:119.37KB        全文页数:14页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    会员登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    用户名和密码都是您填写的邮箱或者手机号,方便查询和重复下载(系统自动生成)
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP免费专享

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    常见奥氏体不锈钢材质特性.docx

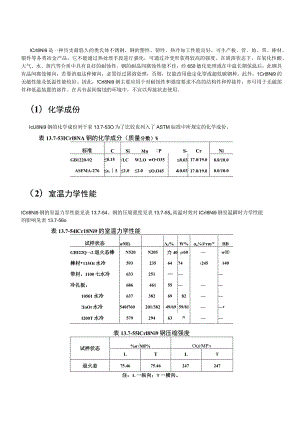

    ICrI8Ni9是一种历史最悠久的奥氏体不锈钢,钢的塑性、韧性、热冷加工性能良好,可生产板、管、始、带、棒材、锻件等各类冶金产品,它不能通过热处理手段进行强化,可通过冷变形获得较高的强度。在固溶状态下,在氧化性酸、大气、水、蒸汽等介质中具有良好的耐蚀性。钢的耐晶间腐蚀性能不佳,经650敏化处理或在中温长期保温后,此钢具有晶间腐蚀倾向,若要消退这种倾向,必需经过固溶处理,否则,仅能改用稳定化型或超低碳钢种。此外,1CrI8Ni9的无磁性能及低温性能较好。因此,!Crl8Ni9钢主要应用于对耐蚀性和强度要求不高的结构件和焊接件,亦可用于无磁部件和低温装置的部件。在具有晶间腐蚀的环境中,不宜以焊接状态使用。(1)化学成份IcU8Ni9钢的化学成份列于表13.7-53O为了比较也列入了ASTM标准中所规定的化学成份。表13.7-53ICrI8NA钢的化学成分(质量分数)%标准CSiMnPS-CrNiGB1220-92ASFMA-2760.15.5/I.C1.0W2.O2.0wOO35O.O450.03&0.0317.0/19.017.0/19.08.0/10.08.0/10.0(2)室温力学性能ICrl8Ni9钢的室温力学性能见表13.7-54。钢的压缩强度见表13.7-55o高温时效对ICrI8Ni9钢室温瞬时力学性能的影响见表13.7-56o表13.7-54lCr18Ni9的室温力学性能试样状态aMI)s%W%¾/Jrm'2HBGBI22Q2退火态棒N520N205力403r60w棒材115Ot水冷5932356474245140带材,I100七水冷633251冷扎板,6864615510501水冷6373826982!IoOt水冷540f760201/38249/6959/81I200T水冷5792946351表13.7-55lCrl8Ni9钢压缩强度试样状态%oMPOqjMPLTLT退火态75.4675.46247247注:L一纵向;T一横向。表13.7-56时效后的IeH8N!9的室温力学性能试样状态时效温度代时效时间/hCb/MPa“0.2/MPaS/%/%4lc(钥加扎)/J退火态室温610.5233.264.5一149100610.564260100610.5233.268427100603.7226.465.5(3)冷作硬化特性冷加工变形后,1CrI8Ni9的强度可显著提高,但硬化效果不如ICrl7Ni7。钢的冷加工强化效果见图13.7-296,美国ASTM标准规定的经硬化后的力学性能,冷变形温度对ICrI8Ni9钢室温力学性能的影响见图13.7-297,经短时时效后的冷变形ICrI8Ni9钢的室温力学性能。(4)耐蚀性能:1)匀称腐蚀固溶处理状态的ICrI8Ni9钢的耐匀称腐蚀性能。2)晶间腐蚀ICrI8Ni9耐晶间腐蚀性能不良,敏化态不能通过晶间腐蚀检验,固溶态可通过晶间腐蚀检验。因此,在焊接状态在产生晶间腐蚀的介质中不宜采纳。3)辐照性能ICrI8Ni9经中子辐照后抗拉强度明显提高。(5)工艺性能:1)热加工性能ICrI8Ni9热加工性能良好,相宜的热加工温度范围为116(M20(TC,终加工温度应大于850C。2)冷加工性能固溶状态IerI8Ni9具有良好的冷加工性能,可顺当进行冷轧,冷拔操作加工。钢的冷成形性能良好,可进行冷冲压和冷弯等冷成形作业,钢的极限拉深系数约为2.06,工作拉深系数为l.80l.90°3)热处理钢的固溶热处理温度为IIOo1150°C,冷加工中间热处理温度为850970°C,冷却方式为水冷,对于截面尺寸较小的材料亦可空冷。4)焊接性能钢的焊接性能良好,可采纳各种方法焊接,手工电弧焊可采纳奥102,奥107焊条,焊后可通过L法品间腐蚀检验。采纳奥132和奥137焊条焊接且经敏化处理后亦可通过L法晶间腐蚀检验。为确保钢的耐晶间腐蚀性能,焊后应进行固溶处理,若不能进行固溶,宜选用抗敏化性能优异的钢种。(6)应用:ICrI8Ni9主要用于制造中等温度下耐腐蚀而强度要求不高的部件以及低温应用。在要求耐蚀及无磁的环境中,该钢可以制造各相应部件和设施,如弹簧、管道、紧固件、容器、管道、换热器等。OCI48Ni9(AISI304)和00Crl9NiX0(AISI304L)OCrl8Ni9钢是奥氏体不锈钢,是在最初创造的188型奥氏体不锈钢的基础上进展演化的钢种,该钢是不锈钢的主体钢种,其产量约占不锈钢总产量的30%以上。由于此钢具有奥氏体结构,它不行能通过热处理手段得以强化,只能采纳冷变形方式达到提高强度的目的,钢的奥氏体结构给予了它良好的冷、热加工性能、无磁性和好的低温性能。OCrI8Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀力量,在氧化性酸(HNo3)中具有优良的耐蚀性,在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。OCrI8Ni9钢的良好性能,使其成为应用量最大、使用范围最广的不锈钢牌号,此钢适于制造深冲成形的部件以及输送腐蚀介质管道、容器、结构件等,OCrI8Ni9亦可用于制造无磁、低温设施和部件。OoCrl9NilO是在OCrI8Ni9基础上,通过降低碳和稍许提高银含量的超低碳型奥氏体不锈钢。此钢是为了解决因Cr23C6析出致使OCrlI8Ni9钢在一些条件下存在严峻的晶间腐蚀倾向而进展的。在开发初期,因冶金生产降碳较难,曾一度阻碍了它的广泛应用,在20世纪70年月,新的二次精炼方法AoD和VOD工艺胜利用于生产后,此钢才真正得到广泛应用。与OCrI8Ni9比较,此钢强度稍低,但其抗敏化态耐晶间腐蚀力量显著优于OCrI8Ni9.除强度外,此钢的其他性能同OCrI8Ni9Ti.它主要用于需焊接且焊后又不能进行固溶处理的耐蚀设施和部件。上述两个钢种,在易产生应力腐蚀环境或点和缝隙腐蚀的条件下,在选用时应慎重。(1)化学成份:0Crl8Ni9和OOCrI9NilO的化学成份见表。徐准名称化学成分CSiMnPSNiCrCuNGB22Q-92GB423-920.07E1.002.00O.O350.0308.00/11.17.0019.一ASTMAl82AI82MF3O40.081.<X>2.00$0.0450.0308.00/J1.0018.00/20.00ASM,A666.A4730.00.75<2.00O.O450.0308.00/10.5018.00/20.000.1RCC-M33O1.3306.3307Z6CN18-10w0.0.l00&2.00O.O4()WOo308.00l0.17.20.一RCC-M33(M.M33O30.08«0.752.000.040位0.0308.00/11.17.00/20.00wl«13.7-75OCrI8N眇钢的化学成分(质量分数严%此铜用于堆芯强辎照条件,钢中的钻含景0.20%,力争£0.10%。衰13.7-76OoCrl9NU0钢的化学成分(质量分数)化学成分CSiMnPSNiCrCoCuNGB122092GB423-920.03WLoO2.000.0350.0308.00/12.0018.00/20.00ASTMAl82/A182MwO.O35WIOoW2.000.0450.0308.00/13.0018.0020.ASTM、A666、A4730.03$0.75$2.00C0.0450.0308.00/12.00】8.00/20.000.1RCC-M3301、3306、3307WO03WLoO2.000.0400.0309.00/12.0017.00/20.00RCCM3303、33040.03WLoO2.00至0.040近0.0309.00/12.001700/20.001.00(2)室温力学性能:0Crl8Ni9和OOGi9NilO的室温瞬时力学性能标准指标见表。(3)冷作硬化特性:冷加工使OCrl8Ni9和OOCrl9Nil0的强度明显提高,但其提高的幅度不如lCrl7Ni7o(4)耐蚀性能:1)匀称腐蚀OCrI8Ni9和OOGi9NilO钢在酸、盐等介质中的耐蚀性示于表13.7-85、表13.7-86和图13.7-330及图13.7-331o在反应堆环境中的匀称腐蚀状况示于表13.77-表13.7-93和图13.7-332,图13.7-333。2)点腐蚀OerI8Ni9和仍OoCrI9NilO的点蚀行为如图13.7-3弘和图13.7-335所示。3)应力腐蚀OCrI8Ni9和OOCrl9Ni10钢在高浓氯化物中耐应力腐蚀裂开性能不佳。在热水和高温水中具有工程意义的耐应力腐蚀裂开性能,但其性能受钢的组织状态、合金成份、介质条件和变化以及应力状态所制约,在水环境中的应力腐蚀行为如图所示。(5)工艺性能:OCrI8Ni9和OOCrI9NilO奥氏体不锈钢均具有良好的冷、热加工性能。可采纳通用的各种热、冷加工工艺生产锻材、棒材、线材、板材、带材、丝材等冶金产品,热加工温度范围为9001180。冷加工较易,无特殊困难,由于两种钢易于冷加工硬化,当冷变形量过大时,须进行中间退火处理,以利于进一步加工。I)热处理工艺OCrI8Ni9的固溶处理温度为1080-1100oC,OOCrl9Ni10则为1050-1100。冷却方式为水冷或空冷。冷加工中间退火温度多在850970C,保温肯定时间后水冷。经固溶处理后钢的组织为奥氏体组织,有时也存在少量铁素体。2)焊接OerI8Ni9和OOerl9NilO可采纳通用的方法进行焊接。手工电弧焊时,碳的质量分数为0.04%0.06%的薄截面尺寸的OerI8Ni9可采纳奥002焊条,焊后可不产生晶间腐蚀倾向,对于厚截面尺寸欲保持焊后的耐品间腐蚀性能,需进行焊后热处理,若不能进行热处理,应改用OOerI9NilO或稳定化型的奥氏体不锈钢。OOCrl9Ni10的焊条为奥002焊条。3)冷成形性能OCrI8Ni9薄板在应用过程中,经常用于冷成形操作。其冷成形性能是衡量能否顺当成形和成品率凹凸的重要技术指标。影响OCrI8Ni9钢的冷成形性能的因素较多,也很简单,就其金属学因素主要是钢的成份,即格当量和银当量的比,其常规拉伸性能中的伸长率是一项重要的表征指标。成形性能的数据分散带与钢的成份掌握波动范围有关。为获得良好的冷成形性能,应掌握钢中的铭当量和银当量的比值处于个恰当的范围。(6)应用:0Crl8Ni9和OoCli9NilO广泛应用于化工、石化、核工业、轻工、纺织等工业中,在核工业的反应堆工程中,0CrI8Ni9是早期沸水核反应堆的主要结构材料,主要用于岐管、旁通管道及支撑件,由于曾消失IGSCC(晶向应力离蚀),近年来已由核级OoCrI8Nil0所取代。在压水核反应堆中OCrI8Ni9和OoCrI9Ni10主要用于1.2.3级设施用不锈钢锻件和冲压件,热交换器无缝管,帮助管道,冷却剂系统管路等。对于截面尺寸大,且要求焊接的部件,应选用00CrI9Ni10。对于制造堆内构件的产品,应对钢中的钻、硼作出明确规定。0Crl8Nil0Ti(AISI321)在不锈钢工业应用的初期,为解决常规18-8型奥氏体不锈钢的晶间腐蚀问题,进展了用Ti稳定化的奥氏体不锈钢,目前我们我国此钢的化学成份标号为OCrI8NilOTi,在美国称作AISI321。此钢的进展是以奥氏体不锈钢的晶间腐蚀的贫辂理论为基础,通过加钛,在钢中优先形成TiC,取代形成CgC6的碳,避开大量的网状Cr23C6沿晶界析出,从而减轻晶界贫路的贫化程度,由于贫格区格的含量不低于保证耐蚀性的临界铝量,因此减轻和避开了晶间腐蚀。OCrI8NilOTi在冶金装备和工艺水平不能经济生产超低碳奥氏体不锈钢的年月,的确起到了举足轻重的作用,随着二次精炼工艺引入不锈钢以来,超低碳不锈钢的生产已经变得简单且成本可被接受的状况下,Ti稳定化不锈钢的地位己慢慢动摇,至20世纪90年月中,西方发达同家的OCrI8NilOTi的产量已不足不锈钢产量的1%,由于OCrI8NilOTi的常期使用阅历、良好的高温力学性能等,目前,在高温柔在一些特定环境中(抗氢衡蚀)以及在需要稳定化热处理的条件下仍在使用。在大型锅炉过热器、再热器、蒸汽管道、石油化工的热交换器和连多硫酸的生产设施中仍旧得到广泛应用。(1)化学成份:OCrlSNilOTi的化学成份见下表:标准CMnCrNiTiCB11,122019920.0Rw2.(X)<2.00O.O35<0.03017.00/19.(»9.00/12.005×C%ASTM0.082.002.00O.O450.03017.00/19.00900/12.>5×C%表13.7-138OCrI8NilOTi钢的化学成分(质鼠分数)%(2)室温力学性能:不同标准所规定的OCrlSNilOTi的室温力学性能见表:表13.7-139标准规定的室温力学性能指标标推产&类型OMMPHon:/MPafeaHBHRRHVGBTT12201992CBZT43171992棒村920I150、:快冷,热轧板w25nw920-I150CC快冷N520三205250W18790W200ASTMA276热加1杯,退火5I52O5N*)MSO一A473W“3mm冷加L棒,退火2"3mm冷加棒,退火己620515>310>205*30注30N40n40ASM163A240管、薄板、热孔板,退火5I52205N4)一92其实际测定数据见下表:表13.7140OCrl8NM11的室温力学性能热处理制度%/MPh>jMI>a1oet水冷55465324532846-6257.2-78.3(3)冷作硬化特性:冷加工对OCrl8NiIOTi的室温力学性能的影响示于表:表13.7141冷加工对OCrI8N110Ti的室温力学性能冷加.t%,MPB063021054IO70049()442082070027309608401240105()940650】130I000460118010303(4)耐蚀性能:1)匀称腐蚀钢的耐匀称腐蚀性能较ICrI8Ni9Ti为优,腐蚀数据可参照IerI8Ni9Ti,可参照下表:I13.7-150ICrl8N9TI钢的耐腐蚀性能药E表13.7-150介质介质条件试聆时间小腐蚀时间Wn&I介质介质条件试验时间腐蚀时间mrraT浓度/%温度/t裱度/%温度汽/fKW50-6693959799W.67并204337-55555555720720720720720720O.(M110U.05混合限003076H2SO478HNO)1.0H2SO478HIVO,1.020903603600.00180.02511.25C100发械化脚203050婚化的20沸20沸<0.1<0.1<0.1>10.0硫酸50I(X)50I(Y)-105206842-2016-431200.01630-653.0-4.5氧乳化钠12-35IW1000.00440.0Oe3.3150.46单格酸怦氨化犍2510-501020-那10020浦<0,1<0.1<0.1斯做50-Jo_20-40一<0.1过转化俯<豆虢酸钠25-50沸<0,1<0.1<3.0硫酸钠5饱和熔化的100900<0.1<0.3硝酸80110:001硫0.67施熔化的熔化的130445<0.1<0,30.1-1.0I7硝醵银10潴<0.1发蚀浑度过大爆的I课的20100<0.1>10,0柠*酸1-50550952014020-140<0.1<1,0漂白粉潮湿的400.48<10.0<0.1辄化氧干燥的干蟆的20-100100-500<1,0<10.0混合险H2SO478HNO,0.5H2SQ178HNO,0.520903603600.003在硝K40X.I990528-40E,6290h,0殳生产中的试验结果为:硝酸辄化吸收塔挂片.4h.0.0!nun/a:硝酸第、四、五吸收塔挂片.6290h,w0011三na;硝酸中和器挂片,】20*t.3700mm/ao3)应力腐蚀OCrI8NiIOTi在42%沸腾MgCl2溶液的应力腐蚀行为见表13.7-211,在各种介质中的应力腐蚀试验结果见表13.7-151.图13.7-406,为了比较列入了OCrI8Ni9和OoCrI8Ni10钢的数据。13.7-151OCrI8NilOTi钢在各种介质中的应力腐蚀试样结果(U形试样)钢种状态42%MgCI2沸牌40%CaCl2沸腾20%INaCI+1/Nn2(¾20%MICl+t%NnJNaNO320%NBCl+I%Na2饮和H2O+pHO.!(Ha)25TIONH2CO4+0.5NHC125t25%NHtCl*100×IO°H2C,pHl(HCI)25X33%KCI沸腾50%LiG沸腾36%NH4CI沸腾54%ZnCl2沸腾OCrI8i9固溶<24<24150150320490192192890890OO50050067712602605005(X)OO500500OO500500OO500500OO(SUS304)般化<24<24IlOIlO150150120480890890OO168168500500OO一00Cl8Nil0固溶<24<24175175890890288288890890OO5500OSOo50055OO5CO5(X)OO50)500OO55OO(SUS3041)敏化<24<24IIO150175890288480890890<500500500500OO-OCrl8NilOTi固溶<24<24220630890890120120890890OO260250O一5OO5OO500500OO55OO55OO500500OO(StS321)敏化<24<24IIOIIO1501505005008906000260260500500OC注:破裂;C)未破裂.数字为试验时间.固溶I050Vx5min:敏化固溶处理后650ttx2h.空冷(5)工艺性能:OCrI8NilOTi钢的冷、热加工性能优良,相宜的热加工温度为9001150,冷加工性能良好,可承受任何形式的冷加工和冷成形。生产板、管、丝、带、管、棒锻件等冶金产品不会消失特殊困难。钢的热处理工艺通常采纳固溶退火,固溶温度为9501150°C,冷却方式以水冷为宜,薄截面产品可以空冷,冷加工中间退火温度为850970°C,保温后快冷,此钢亦可采纳稳定化处理,其处理温度为850930。钢的焊接性良好,可采纳通常的焊接方法进行焊接。手工电弧焊焊条可使用奥132、奥137、奥022或E347-15(美国牌号),焊后一般不需要热处理,锅炉钢管焊后要求进行(1121±28)C保温,至少保温15min的固溶退火处理。(6)应用:OCrI8NilOTi广泛应用于化工和石油化工以及核工业的耐腐蚀部件和高温焊接构件,加反应器、管道、热交换器、大型锅炉过热器、再热器蒸汽管道等。在核反应堆工程中可用于堆内构件、主管道、紧固件螺栓、热交换器管等。0Cr25Ni20 (AISI310S)、00Cr25Ni20Nb00Cr25Ni20 (310L)和OCr25Ni20是高倍银奥氏体不锈钢,在氧化性介质中具有优良的耐蚀性,同时具有良好的高温力学性能,因此它既可用于耐蚀部件又可用于高温部件。OOCr25Ni20是在OCr25Ni20基础上进展起来的超低碳奥氏体不锈钢,改善了OCr25Ni20的耐晶间腐蚀力量,此钢主要用于耐强氧化件酸性环境腐蚀的设施、装置和部件,解决不焊后耐蚀性劣化问题。OOCr25Ni20Nb是在OOCr25Ni20基础上添加铜的钢种,由于此类钢银量较高,降低了碳在奥氏体中的溶解度,为达到提高钢的耐晶间腐蚀性能,可将碳进一步降低或者加入钝,此钢采纳加入铜的手段,用以进一步改善钢的敏化态的耐晶间腐蚀力量。由于上3个钢号的铝、银含量均较高,因此其耐点蚀和氯化物应力腐蚀力量也优于通常的18-8型不锈钢。(1)化学成份钢的化学成份见表137-168o13.7-168OCr25Z20、OoCr25Ni20和OOCr25Ni20Nb的化学成分(质量分数)%钢号名称CSiMnPSCrNiNbOCr25Ni200.08W1.00w2.000.(B5'10.03024.00/260019.00/22.0000Cr25Ni2O<0.02<0.8<0.80.020.01524.50/26.0022.00/22.0000Cr25Ni20Nb0.03S.8Sl.800.02Wo.01524.50/26.0020.00/22.000.20/0.35ASTM中的P为&0.(¼5(2)室温力学性能:不同标准中所规定的室温力学性能指标见表13.7-169o实测数据见表13.7-170和表13.7-171o«13.7-170OCr25NI20的典型室温力学性能材料类型热处理九/MPa5).2/MPaHR薄板、带固溶退火6523094585HRB中板固溶退火6523095065170棒固溶退火6523095065侬表13.7-17100Cr25Ni20Nb的室温力学性能类型热处理状态外/MPa如2/MPa<v%“%锻造棒材I080tX3Omin水冷57023046.3-76.858547.578.3锻造棒材1080cCX30min水冷580-22546.3-74.3+650七*60而1)空冷58523548.675.3锻造棒材I080,:X30min水冷580240-44.272.4+650Tx60min空冷58525044.774.86nm中板I050-1网电水冷.580265-46.5-冶金厂供货态58527051.5(3)冷作硬化特性:OCr25Ni20的冷作硬化特性如图13.7-422所示。此外两个牌号的冷作硬化行为与其相像,可参考OCr25Ni20的数据。1235湍 g I 6 9 2 0996C23,685441I 8274.9137冷加工/%(4)耐蚀性能:1)匀称腐蚀Cr25Ni20奥氏体不锈钢具有良好的耐氧化性酸介质腐蚀的性能。实践结果表明,在硝酸中,其浓度不大于70%时,钢的耐腐蚀性主要由钢中的铭含量所打算,在更高浓度的硝酸中或含有氧化剂的硝酸中,单纯靠铭的合金化已难以达到提高耐蚀性的目的。在强氧化性介质中必需掌握钢中的杂质含量(如Si、P、S)等,以提高其耐非敏化太晶间腐蚀力量。2)晶间腐蚀OoCr25Ni20Nb具有良好的耐晶间腐蚀性能,在65%沸腾硝酸中,敏化态(650度X6Omin空冷)与固溶太具有相同的耐蚀性,00Cr25Ni20亦具有良好的耐晶间腐蚀性能。3)耐点蚀性能OOCr25Ni20具有良好的耐点蚀性能,其点蚀电位远高于OoCrI9NilO.4)耐应力腐蚀性能OoCr25Ni20的耐应力腐蚀性能同样优于(X)CrI9Ni10(5)工艺性能:OOCr25Ni20、00Cr25Ni20Nb>OCr25Ni20的工艺性能良好,与188型不锈钢无显著差别。1)热加工相宜的热加工温度范围为900U50C。2)冷加工此类钢适用于各种冷加工操作,冷加工的中间热处理温度以100o1150C为宜,其冷成形性能类似于18-8型不锈钢。3)热处理固溶处理温度为Iooo1150°C,含银钢种宜取上限温度。消退应力退火温度为850950,保温1015min后空冷。4)焊接3个钢号的焊接性良好,可采纳TIGWlG和手工电弧焊等方法进行焊接,在通常状况下,不需焊前预热,在各种焊接方法中,手工电弧焊更为合适。焊件厚度W6mm时,选用直径2.5mm焊条,焊件厚度超过6mm时,则宜选用直径W3.2mm的焊条。焊接材料以高纯OOCr25Ni20(Nb)为佳。由于钢的干净度高加之碳含量低,不存在纯奥氏体钢的焊接热裂倾向,但含铜的钢种,相对具有较高焊接热裂倾向。在OoCr25Ni20(Nb)管板堆焊时,推举使用00Cr25Ni20Mn4Mo2N焊接材料。(6)应用:在强氧化性的腐蚀环境中,当OOCrI9NilO的耐蚀性不能满意要求的状况下,可选用此类钢种,例如硝酸生产厂的尾气预热器、加热器、冷却器和冷凝器等;硝酸钱厂的硝酸预热器,三聚冢胺厂的反应热蛇形管;丙烯酸纤维厂的硝酸冷凝器、硝酸再沸器;己二酸工厂的再沸器;氧化铀生产中的硝酸设施。在核燃料后处理工厂的高放射废物用的浓缩装置己广泛使用00Cr20Ni20Nb,效果良好。OCrI7Nil2Mo2(AISI316)和00Crl7Nil4Mo2(AISI316L)OCrI7Nil2Mo2和OOCrl7Nil4Mo2属于奥氏体不锈钢,不能通过热处理手段予以强化,它们具有良好的强度、塑性、韧性和冷成形性能以及良好的低温性能。由于在Crl8Ni8基础上加人质量分数为2%的Mo,给予了钢的良好的耐还原性介质和耐点腐蚀力量。在各种有机酸、无机酸、碱、盐类(如亚硫酸、硫酸、磷酸、醋酸、甲酸、卤素盐等),海水中均具有相宜的耐蚀性。在还原性酸性介质中其耐蚀性远优于OCrI8Nil9和OoCrI9NH9。0Crl7Nil2Mo2和00Crl7Nil4Mo2两者的差别主要表现在前者碳含量较高,后者为超低碳型奥氏体不锈钢,为了组织平衡,后者的银较高。两者相比较,00Crl7Nil4Mo2具有良好的耐敏化态晶间腐蚀的性能,适于制造厚截面尺寸的焊接部件和装备。OCrl7Nil2Mo2和OOCrI7Nil4Mo2是制造合成纤维,石油化工、纺织、化肥、造纸、印染及原子能工业用设施的重要耐蚀材料。(1)化学成份:不同标准中所规定的钢的化学成份见表137.181o'JtZrHlW】,内*tr>j/。%-I标准名称表13.7.1810Crl7Nil4Mo2和00Crl7Nil4Mo2的化学成分%化学成分(质量分数)CSiMnPSCrNiMoNCu0CH7Ni12Mo2<0.08l.00<2.00.0.0350.03016.00/18.5010.00/14.002.00/3.00GB,12201992OOeri7NiJ4M<>20.03Wloo2.00$0.035$0.03016.00/18.00!2.00I5.2.00/3.00ASIWA473、A2763I6<0.08近1.00<2.00O.O35«0.03016.(XVI8.0010.00/14.002.00/3.00WOjOA240316近0.080.75&2.00.0.0350.03016.00/18.00IO00/14.OO2.00/3.000.10©76、A4733161.40.03Wloo¢2.000.035WO0和!6.00!8.IO.I4.OO2.00/3.000.10A24O316L0.03O.75<2.00w0035WOO30)6.00/18.0010.00/14.002.006.00WoIOGB/T122Q-!992f6CND17-12<0.()8<1.002.00<0()40<0.03016.00/19.0010.0X14.002.25".00Z2CNDI7-120.(B¢1.002.000.040o.o16.00/19.0010.00i4.2.25/2.75WloO在堆芯或在强辆照环境使用COWo20%力争0K)%,(2)室温力学性能:不同标准中0Crl7Nil2Mo2和00Crl7Nil4Mo2的室温力学性能见表13.7.182和表13.7-183。实际测定值见表137-184o(4)工艺性能:OCrl7Nil2Mo2和OoCrl7Nil4Mo2钢均具有良好的冷、热加工性能,钢的热塑性良好,过热敏感性低,相宜的热加工温度为9007200。由于钢中含铝量较高。其变形抗力较OCrI8Ni9和OOerI8Nil0钢明显提高。钢的冷加工性能良好,可进行冷轧、冷拔、深冲、弯曲、卷边、折叠等冷加工和冷成形。两个牌号的固溶处理温度为1050-1100,冷却方式为水冷和空冷,需依据产品的截面尺寸确定。钢在固溶状态下的组织为奥氏体组织。两种钢焊接性能良好,可采纳通用的焊接方法进行焊接,常用的方法是鹤极氨弧焊、金属极负弧焊和手工电弧焊。Oerl7Nil2Mo2钢手工焊焊条采纳奥202、奥201或E316-15(美国牌号),为保持良好的耐晶间腐蚀性能,焊后应(5)应用:OCrl7Nil2Mo2和OoGi7Nil4Mo2钢主要应用于化工、化肥、石油化工、印染工业的设施、容器、管道、热交换器及紧固件等,前者在电厂也广泛应用于锅炉钢管。在反应堆工程中可用于主管道、堆内构件,螺栓及1、2、3级设施用钢板、锻件、钢管、热交换器钢管等。200系列奥氏体不锈钢介绍200系列奥氏体不锈钢的进展历史:200系列不锈钢是在二战时期,作为300系列不锈钢的代用品在美国首先开发胜利的。当时,由于战斗的缘由,作为战略物资的银被各有关我国严格掌握,美国的银供应量严峻不足。为了解决在银供应量严峻不足的状况下,不锈钢的生产和供应问题,美国开发出了这种以铢代银的奥氏体不锈钢新钢种系列。二战结束后,美国镇的供应状况逐步改善,因此,300系列不锈钢的生产不再受原料紧急的制约,因此200系列就没有再得到大的进展。几位当时参加开发200系列不锈钢的印度人,回到印度后,从印度是一个钵资源相对丰富、锲资源缺乏的国情动身,将在美国开发的200系列钢种的不锈钢品种带回印度,造成了在美国开发、在印度结果的历史现象。目前,国际上主要不锈钢生产和消费我国都有关于200系列的不锈钢标准。其中,美国标准最完整,共有16个200系列的不锈钢钢种的标准。二、200系列奥氏体不锈钢的典型应用范围:由于具有良好的可锻性和抗锈力量,可用于以下几个方面:1、 公共饮食业和食品加工:JSLAUS(202)深冲器皿、滤水器、贮存器、牛奶罐、水槽。J4(201)浅/中冲拉加工器皿、餐具、保温瓶、水槽、狗盆等。2、 耐用消费品JSLAUS(202)洗衣机桶、微波炉、洗碗机。J4(201)钢制家具、水果盆、花瓶、礼品、煤气炉。3、 建筑JSLAUS(202)门窗框架、柱子的包层、公车站、电话亭、管道、装饰管。J4(201)栏杆、户外家具、门把手、管道、装饰管等。4、汽车、铁路和交通JSLAUS(202)、J4(201)汽车、轮胎盖子、雨刮、配件等。三、200系列奥氏体不锈钢技术性能200系列奥氏体不锈钢拥有良好的强度,可塑性和抗锈力量。JSLAUS

    注意事项

    本文(常见奥氏体不锈钢材质特性.docx)为本站会员(夺命阿水)主动上传,课桌文档仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知课桌文档(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    备案号:宁ICP备20000045号-1

    经营许可证:宁B2-20210002

    宁公网安备 64010402000986号

    课桌文档
    收起
    展开
