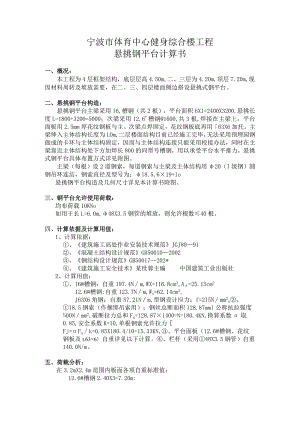

宁波市体育中心健身综合楼工程悬挑钢平台计算书一、概况：本工程为4层框架结构，底层层高4.50m,二、三层为4.20m,顶层7.20m,现因材料周转及堆放需要，在二、三、四层楼面侧边搭设悬挑式钢平台。二、悬挑钢平台构造：悬挑钢平台主梁采用16,槽钢（共2根），平台面积bX1=2400X3200,悬挑长度L=1800+3200=5000；次梁采用12.6'槽钢1600,共3根,焊接在主梁上，平台面板用2.5mm厚花纹钢板与主、次梁点焊固定，花纹钢板底再用63X6加托。主梁伸入主体结构长度为LOm,二层楼面结构目前已经施工完毕，无法采用预埋园钢做成的卡环与主体结构固定，因而与主体结构连接只能采用校接办法，同时在主梁靠近主体结构处下方加焊长800的同型号槽钢，用以承受平台水平推力，悬挑式钢平台具体布置方式详见附图。主梁（每根）设2道钢索，每道钢索与主梁及主体结构用20（I级钢）圆钢吊环连结，钢索直径及型号为：l8.5,6×19+lo悬挑钢平台构造及几何尺寸详见本计算书附图。三、钢平台允许使用荷载：均布荷载10KNo如用于长L=6.0m,48X3.5钢管的堆放，则允许根数40根。四、计算依据及计算用值：1、计算依据：、建筑施工高处作业安装技术规范JGJ8091、混凝土结构设计规范GB500102002、钢结构设计规范GB50017202*、建筑施工安全技术某世蓉主编中国建筑工业出版社2、计算用值：、16#槽钢：自重197.4Nm,WX=116.8cm3,A=25.15cm212.6#槽钢:自重123.7Nm,Wx=62.14cm3,J63X6角钢：自重57.21Nm,型钢设计应力：f=215Nmm2o、18.5钢索（作捆绑吊索用）：钢丝总断面积128.87mml公称抗拉强度¼00Nmm2,破断拉力总和Fq=128.87×1400=N=180.4KN,换算系数取0.85,安全系数K=10,单根钢索允许拉力Fj=Fqk=0.85X180.4/10=15.33KN,、平台面板（12.6#槽钢、花纹钢板及l63×6）自重详见以下计算。、栏杆（采用48X3.5钢管）自重140.0N/m。五、荷载分析：在3.2mX2.4m范围内板面各项自重标准值：12.6#槽钢2.40X3=7.20m:自重=123.7×103X7.20=0.891KN63X6角钢2.40X2+3.20=8.00m:自重二57.21×103×8.00=0.458KN栏杆2X3.20+2.40=8.80m：自重=140.OXI。-X8.80=1.232KN钢板：自重：3.20×2.4×2.5×103X78=1.498KN总重：0.891+0.458+1.232+1.498=4.079KN单位面积自重：q朽4.079/(3.2X2.4)=0.531KNm2使用活荷载：q活=10/(3.2×2.4)=1.302KNm2六、主、次梁强度复核：1、次梁强度复核：次梁按简支梁考虑，梁跨l=2.40m,其上图一作用有均布荷载qfif+q活，结构计算简图见图(一)。显然中间一根次梁受力最大(其受荷范围为2X0.80=1.60m,其它次梁受荷范围仅为0.8Om),从而其上作用有均布线荷载设计值q：q=(1.2×qfff+1.4×q,s)×1.60=(1.2×0.531+1.4×1.302)×1.60=3.94KN/mM=ql28=3.94×2.4028=2.84KN.mo=MWx=2.84×10762.14×IO3=45.7Nmm2<215Nmm2=f满足要求。9丰迅阖府育核.主梁与主体结质连结处按较接考虑，其上有二根拉索，即拉索1及拉索2,拉索1及拉索2按建筑施工高处作业技术规范规定，应分别验算其强度，且只能作单道受力计算。其上作用有自重均布荷载设计值Ch及平台传来的均布荷载设计值q2:q1=l.2×197.4XlO3=O.237KN/mQi=(1.2×q种+1.4Xq活)×1.2=(1.2X0.531+1.4×1.302)XI.2=2.952KN/m仅有拉索1(不考虑拉索2)：此时主梁荷载图及相应内力图详见图二，由该图可得主梁AB各支座反力及最大弯矩NLX值。T=11.424KNRx=8.351KN图二Ry=2.836KN从剪力图可见G点剪力为0,从而G点处有最大弯矩：Mx=2.836X2.555-0.237×2.55522-2.952X0.75572=5.631KN.m主梁G截面受压、弯联合作用，应满足：N/An+Mxrx.wnxrx)f,f=215Nmm2(Q235钢材)现：8.351×10725.15XlO2+5.631X107(1.OX116.8×IO3)=51.5Nmm2215Nmm2=f满足要求。仅有拉索2(不考虑拉索1)：此时主梁荷载图及相应内力图详见图三，由该图可得主梁AB各支座反力及最大弯矩MMX值。T=14.050KNRx=9.689KN图三Ry=0.457KN从剪力图可见G点剪力为0,从而G点处有弯矩：Mg=0.457×1.80-0.237×1.8022=0.439KN.mMF=(2.952+0.237)XL0072=1.955KN.mNU=MaxMg,M1J=Max0.439,1.955)=1.955KN.m主梁F截面受压、弯联合作用，应满足：NAn+Mxrx.wnxrx)f,f=215Nmm2(Q235钢材)现：9.689X10725.15×102+l.955X107(1.OX116.8×IO3)=20.6Nmm2215Nmm2=f满足要求。七、附属构件强度校核：1、钢丝绳强度校核：从以上计算可见单根钢丝绳受拉力最大设计值为T=14.05KN(取自仅有拉索2时)。钢丝绳采用中18.5,6X19+1,单根钢索允许拉力Fq=15.33KN,则：T=14.05KN<15.33KN=Fj满足要求。2、拉环强度计算：单根钢丝绳受力14.05KN,其与16#槽钢及主体连结均采用20圆钢作拉环，拉环按二个截面计，其抗拉强度设计值f=50Nmm2oN/A=N(4×d2×2)=14.05×107(4×202×2)=45Nmm2<50N/mm2=f满足要求。注：一根钢丝绳对应一个小20圆钢拉环，禁止一个拉环承受2根以上钢丝绳拉力。八、结论：经以上计算可知主、次梁均可以满足使用要求，其附件（18.5钢拉索及20吊环）也可满足使用要求。卸料平台面板（2.5mm厚花纹钢板）按以往经验可以满足使用要求，计算略。悬挑钢平台构造见附图，在实际使用时应确保平台均布堆载标准值小于IOKN（100Okg）,严禁超载。附图（悬挑钢平台构造）安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
