桩基础工程施工建筑施工小结.docx

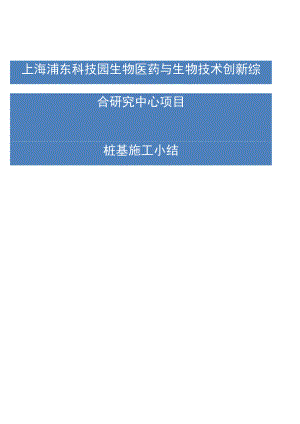

上海浦东科技园生物医药与生物技术创新综合研究中心项目桩基施工小结工程名称：上海浦东科技园生物医药与生物技术创新综合研究中心施工项目文件名称：桩基施工小结编制人：曹斌审核人:郑凯华审定人：张铭编制时间：2015年6月4日编制单位：上海建工四建集团有限公司上海浦东科技园生物医药与生物技术创新综合研究中心项目部上海浦东科技园生物医药与生物技术创新综合研究中心项目桩基施工小结一、整体情况介绍1.1工程地理概况：本工程位于上海市浦东新区张江高科技园区中Bl-I地块，工程位置位于集慧路以东，海科路以南，科苑路以西，中科路以北。工程名称：上海浦东科技园生物医药与生物技术创新综合研究中心建设单位：中国科学院上海分院项管单位：上海建科工程项目管理有限公司设计单位：上海中科建筑设计研究院监理单位：上海建科工程项目管理有限公司总包单位：上海建工四建集团有限公司桩基单位：上海第一海洋地质工程有限公司1.2工程概述1.2.1总体概述：本项目总用地面积约为40494.6平方米，总建筑面积约为61399平方米，其中地上建筑物面积约为52159平方米，9#、10#地下总建筑面积约为9240平方米，11#地下建筑面积约为1390平方米。±0.000相当于绝对标高5.300。本工程包括9#楼纳米医学研发平台、10#楼转化医学研发平台、11#楼干细胞与再生医学研发平台、附件式地下车库，共计四个子项。合同工期428日历天。结构概况：（1）本工程结构的设计使用年限为50年；建筑结构安全等级为二级，地基基础的设计等级为乙级，桩基安全等级为二级。（2）本工程抗震设防烈度为7度，设计基本地震加速度值为O.IOgo部位桩型号桩长顶标高均为数=试桩情况持力层桩类型（3）本工程为框架结构，地上主体5层，地下一层及基础，抗震等级为三级。（4）本工程室内标高±0.000相当于绝对标高+5.300米；室内外高差0.3米。本工程自然地面相对标高约-0.300。（5）本工程采用承台+筏板基础形式，9#、10#楼桩采用预制空心方桩和预制方桩，11#楼采用钻孔灌注桩，直径600mm。桩顶嵌入承台中1OOmmo停打标准：沉桩在以标高控制的前提下，辅以贯入度控制。1.2.2桩基工程概况：通本桩基工程由上海第一海洋地质工程有限公司施工,由上海建工四建集团有限公司总承包。9#楼、10#楼：采用两种桩型：一是采用空心方桩PHS-AB500（300）T4+14+12a,桩长40mo单桩竖向抗压承载力设计值2350KN,抗压极限承载力标准值为4700KNo桩端持力层为7-1层灰色砂质粉土夹粉质粘土。桩选用国标图集<<预应力混凝土空心方桩>>（图集号08SG360）,桩身碎强度等级C80。二是采用JAZHb-235-1312BG桩,桩长25m0单桩竖向抗压承载力设计值690KN,抗压极限承载力标准值为380KNo单桩竖向抗拔承载力设计值200KN,抗拔极限承载力标准值为400KN。桩端持力层为5-3层灰色粉质粘土，桩身碎强度等级C40o通11#楼：采用钻孔灌注桩，桩身碎强度等级C30,采用C35级配（水下C30）,桩端持力层为7-1层砂质粉土，桩径为600mrno单桩竖向承载力设计值取1500KN,极限值取3000KN。桩长L=39m,共93根（含试桩）；桩长L=43m,共146根（含试桩）,共计243根。9#楼356根PHS-AB500(300)40m-1.250m267根（不包括试桩）。桩长46m,共3根7-1层砂质粉土预制空心方桩JAZHb-235-1312BG25m-1.050m84根（不包括试桩）桩长30m,t顶标高3.950,共2根5-3层灰色粉质粘±预制方桩10#楼249根PHS-AB500(300)40m-1.250m216根（不包括试桩）桩长46m,共3根7-1层砂质粉土预制空心方桩JAZHb-235-1213BG25m-1.050m29根（不包括试桩）桩长30m,桩顶标高3.950,共1根5-3层灰色粉质粘土预制方桩11#楼桩径为600mmL=39m-6.55-7.9097根（含试桩）共3根7-1层砂质粉土钻孔灌注桩243根桩径为600mmL=43m-1.800-2.000146根（含试桩）7-1层砂质粉土钻孔灌注桩备注标高为绝对标高。1.3桩基施工时间桩基正式施工时间：2016.1.202016.4.5,共计55日历天。（二）、场地及地质情况概述本工程场地地形较平坦，一般地面标高在绝对标高5.00米左右。场地地处张江高科技园区，北侧为既有海科路（距离拟建场地红线8.0In左右）、东侧为园区主干道、南侧为规划中科路及在建工地，西侧为既有集慧路（距离拟建场地红线12m左右）。各地层分布及物理力学特性详见工程地质勘探报告。地层年代层号土星名称成因类型分布状况土性特征""Q/i>-杂填土人类活动产物造布上性不均匀上顺是l.2矢黄灰色素填土人类活动产物局部分布土性不均勾土质整遇族-灰黄色站土浜海一河口广布,厚填t区域缺失土性均匀1J:Qj灰色淤泥晒粉t.火计质检土遍布土性欠均匀:，.灰色淤泥质拈E曲布上性尚均匀IL-Q/gr矢色黏土湍海、沼泽遍布上性尚均匀1软弱失色构防粘土夹砂质粉土遍布土性不均匀!H<§).灰色桁顺粘土溺谷遍布土性欠均匀：13卜史物统QiQj1发色砂履粉土夹粉顺粘土河口滨海邈布土性不均匀-J6灰色粉砂的布土性欠均匀土质好根据地勘报告，地下表层杂填土有块石存在，对桩基施工不利，桩基施工中如果遇到块石，需要清理后实施。二、施工准备1、在我司收到图纸后立即组织项目部人员认真审阅图纸，提出图纸中存在的问题，2015年11月17日进行桩基部分的图纸会审。2、由于现场场地地下存在障碍物，11#楼灌注桩无法施工，在桩基施工之前，编制了地下清障技术措施，清除障碍物后实施桩基工程。3、组建项目部，建立项目部经理为核心的管理框架。4、及时组织材料和劳动力按计划进场，编制桩基专项方案并报监理公司审批后实施。5、根据建设单位提供的测量控制点和施工图纸，采用全站仪测设各栋的主要控制点，然后用经纬仪投影方法施放工程基线，用水准仪施放水准控制点，校核后报监理工程师签认。6、根据甲方提供是水电接入点，现场完成“三通一平”工作，办公及生活设施满足桩基施工要求。三、工程桩施工部署3.1本桩基工程施工总体流程部署如下：先进行前期施工准备，完成测量控制点引进、定位放线、泥浆池砌筑，并安排钻机设备进场安装及检测。3.2桩基施工顺序根据底板施工顺序确定桩基施工顺序如下：1、根据工期及图纸拟布置2台YCY-80OT型号静压桩机，9#楼桩基施工采用自西向东“之”字行走施工，10#楼采取自东向西“之”字行走施工。2、11#楼基施工采用灌注桩，现场配备5台GPS型号灌注桩桩机，先进行东区施工，同时进行西区的围护工程，待东区灌注桩施工完后进行西区灌注桩施工，围护桩为搅拌桩，灌注桩和围护桩工作互不影响。七、施工准备（1）认真熟悉设计要求，了解工程地质状况及施工周围环境，合理配备施工机械设备及施工人员。（2）根据规划局所提供的建筑红线及水准点，按图纸要求放线，定桩点并撒石灰圈标明，经核无误后，再通知监理工程师等有关负责人复核认可并办理签证手续。（3）标高点及四大角控制点必须引到不容易受到破坏的地方加予保护，并在桩机施工范围之外。随时方便复核桩位的平面偏差。（4）做好机械设备检修工作，保证机况良好，安装好施工场地水电设备及线路等。(5)规划好场内运输线路及财料堆放场地，做到整齐划一，避免二次搬运。八、工艺流程8.1静压桩施工工艺流程8.2灌注桩施工工艺流程本工程桩设计要求3组试桩，单桩施工顺序原则上采取间隔跳打方式，确保施工间距。满足桩距N4d桩径及桩与桩施工间隔时间N36小时的规范要求。先进行试桩施工后按照下列工艺流程进行工程桩施工。放桩位线一埋设护筒一正循环成孔一第一次清孔一钢筋笼制作一钢筋笼安装一导管安装及二次清孔一水下混凝土施工。四、基桩检测及原材料检测本工程桩基检测由中国科学院上海分院委托上海众材工程检测有限公司进行桩基检测。其中桩身结构完整性检测方法为反射波法，单桩竖向承载力检测方法为竖向抗压静载试验。4.1桩基静载及抗拔试验情况表4.1桩基静载及抗拔检测楼号桩种类设计试桩检测数量试桩检测数量合格率备注9#楼抗压桩5根5根100%抗压抗拔桩2根2根100%抗拔10#楼抗压桩4根5根100%其中143#因设计要求补做一根静载试验。抗拔桩1根1根100%抗拔11#楼抗压桩3根3根100%抗压4.2试成孔质量检验情况根据设计图中，本工程11#楼钻孔灌注桩施工之前需要进行2根试成孔试验，在2016年1月3日至5日进行了试成孔试验，试成孔报告(ZC-CK-2016002)情况如下：第一次成孔小于设计孔径，不符合设计要求，之后施工单位调整机械设备更换孔位重新进行试成孔，第二次、第三次试成孔均符合设计要求。4.3桩基低应变检测情况表4.3桩基低应变检测楼号桩种类桩类型试桩检测数量检测占比桩总数量备注9#楼抗压桩I类桩90根91.8%270根II类桩8根8.16%抗拔桩I类桩30根93.75%86根II类桩2根6.25%10#楼抗压桩I类桩81«90.0%219根II类桩9根10.0%抗拔桩I类桩10根100%30根II类桩0根11#楼i三三I类桩115根92%243根11类桩8根8%备注：无HI、IV类桩。4.4钻孔灌注桩抗压试块试验情况钻孔灌注桩桩身碎设计强度为C30,采用水下C30,试块报告均符合设计要求，抗压试块强度评定满足规范要求。4.5原材料检测情况1、钻孔灌注桩使用的钢筋均经过检测合格用于本工程，钢筋焊接工艺焊接试验符合设计及规范要求。2、预制空心方桩、预制混凝土方桩质量证明文件有效、齐全，施工过程中均经过监理见证隐蔽验收后方进入下道工序施工，材料及施工隐蔽验收均符合图纸设计及规范要求。综述：根据检查报告及质量证明文件等资料，各类施工试验结果、原材报告均符合设计及规范要求；桩位偏差符合设计及规范要求。我司自评桩基工程质量合格。五、施工方案管理落实在工程桩的施工的准备阶段，由项目部技术负责人编制桩基施工专项方案并报监理公司审核批准。施工过程中，严格按照施工方案进行施工。施工过程中派有施工员、质量员、安全员跟班作业，确保施工质量和施工方案的落实。六、施工安全文明管理项目部建立以项目经理为主要领导核心，技术负责人、施工员、质量员、安全员分工负责的管理体系，在施工过程中，认真执行国家、上海市及市有关安全文明施工要求，建立各种安全文明施工管理制度，做好安全技术交底和工人的三级教育，桩机操作人员均持证上岗，施工过程中始终坚持安全第一的原则，虑心接受监理人员的指导，实现安全文明施工的标准化、制度化。实现了无安全事故的目标。七、工程质量的结论在我司施工中，得到建设单位、监理单位、设计单位、地质勘察等单位的有关人员的大力支持及配合，使桩基础分部施工顺利完成，在此表示谢意。经过桩基检测，本工程的工程桩质量合格，满足设计要求，工程资料齐全，具备验收条件，我司自评合格，特申请验收。上海建工四建集团有限公司上海浦东科技园生物医药与生物技术创新综合研究中心项目部2016.6.4
