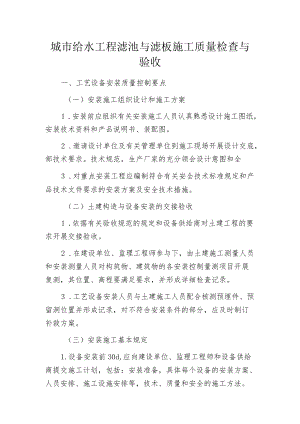

城市给水工程滤池与滤板施工质量检查与验收.docx

城市给水工程滤池与滤板施工质量检查与验收一、工艺设备安装质量控制要点（一）安装施工组织设计和施工方案1 .安装前应组织有关安装施工人员认真熟悉设计施工图纸，安装技术资料和产品说明书、装配图。2 .邀请设计单位及有关管理单位到施工现场开展设计交底，部技术要求。技术规范，生产厂家的充分领会设计意图和全3 .对重点安装工程应编制符合有关安全技术标准规定和产品技术文件要求的安装方案及安全技术措施。（二）土建构造与设备安装的交接验收1 .依据有关验收规范的规定和设备供给商对土建工程的要求开展交接验收。2 .在建设单位、监理工程师参与下，由土建施工测量人员和安装测量人员对构筑物、建筑物的各安装控制量测项目开展复测，其位置、高程要满足要求，并形成详细检查记录。3 .工艺设备安装人员与土建施工人员配合核测预埋件、预留洞位置并形成记录，对不符合安装条件的部分，应及时制订补救方案。（三）安装施工基本规定1.设备安装前30d,应向建设单位、监理工程师和设备供给商提交施工计划，包括：安装准备，具体每个设备的安装方案、人员安排、施工设施安排等，技术、质量和安全的施工方法。2 .设备安装根底验收合格后，方可开展设备安装作业。3 .应在设备的生产厂家指导下按照施工图纸和安装说明，以及相应的技术标准和规范来开展设备安装。当产生矛盾时，以较严格者为准。4 .设备安装验收应执行合同规定的规范标准。二、给水厂工艺设备安装（一）滤池工艺设备安装1 滤池是给水处理构筑物中构造较复杂、施工难度大的构筑物之一，滤池内由清水区、滤板、滤料层、浑水区组成；原水经沉淀、澄清后，水中仍含有一定数量悬浮物，通过滤池过滤，水中悬浮物在滤料吸（黏）附作用下被截留，使滤后水的浊度到达饮用水标准。2 滤料黏附一定数量悬浮物后，滤料间孔隙减小、滤速降低，此时要对滤料开展气水反冲洗，使其恢复过滤能力。为保证滤池过滤效果，必须严格控制工艺设备安装每个环节的施工质量。3 滤池内工艺设备较多，其中滤板包括支承梁、滤梁、滤板、滤头；滤料层由承托层、滤料（石英砂或无烟煤或碳颗粒）构成；浑水区设进水管和反冲洗集水槽。这些工艺设备通常由土建施工单位负责安装。（二）安装质量控制要点1.对滤头、滤板、滤梁逐一检验、核对及清理。2 .地梁与支承梁位置准确度符合设计要求。3 .滤梁安装的水平精度应符合相关规范规定。4 .滤板安装不得出现错台。5 .滤板间及滤板与池壁间缝隙封闭符合设计要求。6 .用应力扳手按设计要求检查滤头紧固度。7 .滤头安装后须做通气试验。8 .严格控制滤料支承层和滤料铺装层厚度及平整度。9 .滤料铺装后，须做反冲洗试验，通气、通水检查反冲效果。
