文锦路（聚龙路至聚祥街）、聚祥街 （诗锦路至成双大道北段）项目--桥台桩基结构计算书.docx

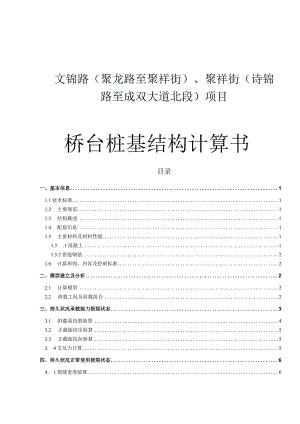

文锦路（聚龙路至聚祥街）、聚祥街（诗锦路至成双大道北段）项目桥台桩基结构计算书目录一、基本信息11.1技术标准11.2 主要规范11.3 结构概述11.4 配筋信息11.5 主要材料及材料性能11.5 .1混凝土11.5.2普通钢筋21.6 计算原则、内容及控制标准2二、模型建立及分析22.1 计算模型22.2 荷载工况及荷载组合2三、持久状况承载能力极限状态33.1 斜截面抗剪验算43.2 正截面抗压验算53.3 正截面抗拉验算53. 4支反力计算5四、持久状况正常使用极限状态64. 1裂缝宽度验算6五、桩长计算7一、基本信息1.1 技术标准设计程序：CivilDesigner设计安全等级：二级桥梁重要性系数：1.01.2 主要规范公路工程技术标准(JTGBOl-2014)公路桥涵设计通用规范(JTGD602015),以下简称通规；公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018),以下简称桥规;公路桥梁抗震设计细则(JTGTB02-01-2008)城市桥梁抗震设计规范(CJJ166-2011)公路桥涵地基与基础设计规范(JTG3363-2019)1.3 结构概述桥台桩基直径为1.3m,桩长20m。1.4 配筋信息箍筋：直径12mm螺旋箍(标准段间距20cm,加密段间距IOm)纵向钢筋：20根直径20mm钢筋1.5 主要材料及材料性能1.5.1 混凝土表1混凝土材料及材料性能表强度等级弹性模量(MPa)剪切模量(MPa)泊松比容重(kNm3)线膨胀系数fck(MPa)ftk(MPa)fed(MPa)ftd(MPa)C3030000.00012000.0000.20025.000le-00520.1002.01013.8001.3901.5.2 普通钢筋表2普通钢筋材料及材料性能表普通钢筋弹性模量（MPa）容重(KNm3)fsk(MPa)fsd(MPa)f,sd(MPa)HRB300210000.OOO76.980300.000250.OOO250.OOOHRB400200000.OOO76.980400.000330.OOO330.OOOHRBF400200000.OOO76.980400.000330.OOO330.OOORRB400200000.00076.980400.OOO330.OOO330.OOOHRB500200000.00076.980500.OOO415.OOO400.OOO1.6 计算原则、内容及控制标准计算书中将采用midasCivilDesigner对桥梁进行设计，并以公路桥涵设计通用规范（JTGD60-2015）和公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG33622018）为标准，按部分预应力（A类）混凝土结构进行验算。二、模型建立及分析2.1计算模型图1模型视图1）节点数量：78个；2）单元数量：72个；3）边界条件数量：I个；2.2荷载工况及荷载组合1）自重自重系数：-1.052）徐变收缩收缩龄期：3.0天；理论厚度自动计算：由程序自动计算各构件的理论厚度。公式为:h=a×Acu；u=Lo+a×Li；-周长U的计算公式中LO为外轮廓周长，Li为内轮廓周长，a为要考虑轮廓周长的比例系数。3）荷载组合表3荷载工况序号工况名称描述1上部结构梁重Dl2自重D3铺装D24IMCRL荷载组合列表：基本1：基本；1.200(D)+1.200(D1)+1.200(D2);基本2:基本；1.200(D)+1.200(Dl)+l.200(D2)+l.800(MCRL);基本3:基本；1.000(D)+l.本O(DI)+1.000(D2);基本4:基本;1.OOO(D)+1.000(D1)+1.000(D2)+1.800(MCRL);频遇1:频遇；LOOo(D)+LOOO(Dl)+1.000(D2)+0.700(MCRL);准永久1:准永久；1.OOO(D)+1.000(D1)+1.000(D2)+0.400(MCRL);应力1:标准；1.OOO(D)+1.000(D1)+1.000(D2)+1.OOO(MCRL);倾覆1：倾覆；1.OOO(D)+1.000(D1)+1.000(D2);倾覆2:倾覆；1.OOO(D)+1.000(D1)+1.000(D2)÷1.800(MCRL);倾覆3:倾覆；1.OOO(D)+1.000(D1)+1.000(D2);倾覆4:倾覆；1.OOO(D)+1.000(D1)+1.000(D2)+1.OOO(MCRL);三、持久状况承载能力极限状态3.1斜截面抗剪验算182022242628X3234363840- rVd(Y-Mac) -Vn(Y-Max) -* rVd(Y-Min) -Vn(Y-Min)图表1持久状况斜截面抗剪验算（Y方向）包络图 Vd(Z-Mec)- Vn(ZMc> rVd(ZMr) -Vn(Z-Mw)34距雌且起始点距富（M结论：按照桥规件承栽力设计值,按照桥规图表2持久状况斜截面抗剪验算（Z方向）包络图第51.21条0S<R验算，结构的重要性系数*作用效应的组合设计最大值构满足规范要求；第5.2.11条进行抗剪截面验算，满足规范要求；3.2正截面抗压验算图表3持久状况正截面抗压验算（RC柱）包络图结论：按照桥规第5.1.5-I条公式YOSWR验算，结构的重要性系数*作用效应的组合设计最大值构件承载力设计值，满足规范要求；3. 3正截面抗拉验算810121416182022242628303234363840施构件姐起始点整篇(m)rNd Nn图表4持久状况正截面抗拉验算（RC柱）包络图结论：按照桥规第5.1.5-1条公式0SR验算，结构的重要性系数*作用效应的组合设计最大值构件承载力设计值，满足规范要求；3.4支反力计算表4支反力计算表支座节点荷载Fx(kN)Fy(kN)Fz(kN)Mx(kN.m)My(kN.m)Mz(kN.m)34应力10.0000.0000.0000.0000.0000.00045应力10.0000.0000.0000.0000.0000.00056应力10.0000.0000.0000.0000.0000.000支座节点荷载Fx(kN)i'y(kN)l;z(k)Mx(kN.m)My(kN.m)Mz(kN.m)77应力1O.OOOO.OOOO.OOOO.OOOO.OOOO.OOO78应力10.000O.OOOO.OOOO.OOOO.OOOO.OOO四、持久状况正常使用极限状态4.1裂缝宽度验算-EeHO 0246810121416182022242628303234363840跄构件组起始点3隅(E)图表5使用阶段裂缝宽度验算包络图结论：按照桥规第6.4条验算：最大裂缝宽度为Wfk=0016mm裂缝宽度允许值0.200mm,满足规范要求；五、桩长计算土层编号岩土名称状态重度Y随深度的修正系数卜2桩端土的承载力基本容许值f.o机侧摩阻力标准值q>k桩端岩石饱和单轴抗压强度frl20m桩基qik<20,该层不计算kNm3kPakPaMPa1杂镇土1812051卵石松散20420011022卵石稍密21432012513卵石中密22655014594卵石密实23108001501.6土层总厚度（孔口至桩底）(m)18.6桩根数1桩径(m)1.3单桩顶反力大小(KN)1800.0桩身自重与置换土重差值(KN)197.5桩底荷载大小（考虑桩身自重与置换土重差值）(KN)1998桩尖土层4端阻发挥系数G（端承桩使用）侧阻发挥系数C2（端承桩使用）清底系数m。0.71/d（修正系数入选值）14.3修正系数入0.65随深度的修正系数k210桩尖的埋置深度h(m)18.6桩周长（U）(m)4.084桩底面积（AP）(m2)1.327桩尖以上土的加权平均重度Y2(KNm3)22.1桩壁土的平均摩阻力qk(kPa)172桩端土的承载力基本容许值fn0(kPa)800桩端土承载力容许值ql（公式计算值）(kPa)1929桩端土承载力容许值q1（持力层为砂土、碎石土时有上限值）(kPa)1929覆盖层土的侧阻力发挥系数C,（端承桩使用）0.2桩端岩石饱和单轴抗压强度frk（端承桩使用）(Mpa)摩擦桩单桩轴向受压容许承载力Ra(KN)6624摩擦桩承载力与班底荷载大小比较%231.63%端承桩单桩轴向受压容许承载力Ra(KN)端承桩承载力与班底荷载大小比较%判断采用终孔原则摩擦桩桩底标高（孔口标高-1长）(m)-18.600实际桩长（桩顶标高一桩底标高）(m)18.60
