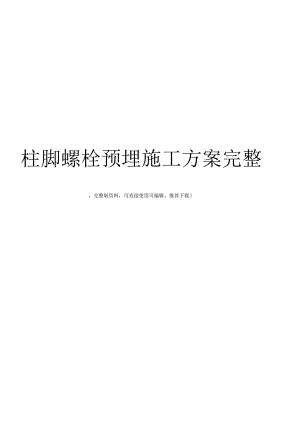

柱脚螺栓预埋施工方案完整.docx

柱脚螺栓预埋施工方案完整，完整版资料，可直接使用可编辑，推荐下载）单项施工方案编制审批表工程名称仓库地脚螺栓预埋施工方案施工单位编制编制人：日期：施工单位安全审核审核人：日期：技术质量审核批准审核人：日期：施工单位审核批准审核人：日期：建设单位审批意见审核人：日期：监理单位审批意见审核人：日期：地脚螺栓预埋施工方案2022629目录1工程概况2、施工准备工.1O .22 5、注意事项3、 施工条件4、 施工方法工程概况本工程结构形式为轻钢结构、独立基础共300个。柱脚螺栓分M30、M52、M60三种,独立基础短柱内有钢筋。二、准备工作1、安排专人根据图纸的设计要求，采用18mm厚竹胶板制作不同尺寸，不同孔位，不同直径的柱脚螺栓预埋孔模板。在模板上画出纵横向的中心线，并做好编号，以免在使用时混用。因工程量较大，各种规格的地脚螺栓预埋孔模板至少制作4套。2、施工作业的范围广，工程量大，因此所需要的施工人员、机具如下：施工机具：经纬仪2台，水平仪2台，交流电焊机6台，塔尺2把，铅锥3个。施工人员：施工员4人，电焊工6人，力工12人.3、施工材料的准备a按照设计图纸的种类、数量、规格，柱脚螺栓全部进场，并报验合格后方可使用.用于焊接的电焊条应同时进场，电焊条采用T422ob、将用于加固柱脚螺栓的©14、©18钢筋根据截面尺寸提前进行切断，使之便于搬运和使用.三、 施工条件放线完成后，经监理单位验线无误后，进行钢筋的绑扎。待短柱钢筋绑扎完成，模板合模之后，进行地脚螺栓的预埋和加固。四、 施工方法1、按照设计图纸的要求，选择编号相适应的柱脚螺栓预埋孔模板。2、将柱脚螺栓预埋孔模板放置于已绑扎完成的短柱钢筋上部。用经纬仪将模板上的纵横向中心线与承台上的纵横向轴线相重合，待校正无误后，将柱螺栓预埋孔模板固定不动。3、将去掉螺母的柱脚螺栓从固定不动的地脚螺栓预埋孔模板的下方穿过。用水平仪将柱脚螺栓的顶部调整至图纸要求的标高位置，并带上螺母固定，放止其标图变化.4、待同一侧的螺栓全部安装完成，经校正无误后，用两道©14的钢筋穿入短柱的箍筋中。将©14钢筋的两端焊接于短柱的箍筋上，之后将柱脚螺栓挨次点焊至©14钢筋上，以防止柱脚螺栓的水平位移。如下图：2 14保证望岭的尺寸5、按照上述的方法，将另一侧的柱脚螺栓安装完毕后，同样用两道©14的钢筋将两侧的柱脚螺栓进行焊接，使所有螺栓成为整体。从而减少水平方向的变形。如下图:14© 18防止螺cfi且，2©riIrYT-r1保证螺栓一平面尺寸6、水平方向加固完成后，用©18的钢筋对柱脚螺栓的两侧进行侧向加固。©18钢筋的一端支撑于地面，另一端与地脚螺栓成45。焊接。以防止柱脚螺栓的侧向位移。如下图：栓侧向位移18钢筋的一7、侧向加固完成后，用©18的钢筋对柱脚螺栓进行竖向加固。©端支撑于地面，另一端与地脚螺栓垂直焊接。以防止在浇筑碎时柱脚螺栓发生©18防止螺栓侧向位移<)18防止螺栓下坠&竖向加固完成后，用©14的钢筋对柱脚螺栓进行平面抗扭加固.©14钢筋的一端焊接于夹角的柱脚螺栓上，另一端焊接在对角的柱脚螺栓上。同样将此外两个对角柱脚螺栓进行焊接，以增加柱脚螺栓的平面抗扭性。如下图:2©14上下各一道防止螺栓平面扭曲9、所有柱脚螺栓加固完成后，重新进行校正。校正无误后，拧去柱脚螺栓上的螺母，将柱脚螺栓预埋孔模板拿出.10、用塑料薄膜将柱脚螺栓的罗纹部位进行包裹，防止浇筑碎时污染。五、注意事项1、支设模板时，严禁将用于调整模板的铁线拉接于钢筋或者柱脚螺栓上。2、浇筑彼时，安排专人进行看护.禁止振捣棒直接振捣柱脚螺栓.3、碎浇筑完毕后，应对柱脚螺栓重新进行校正发现问题及时调整。、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M3QM36M42等规格的地脚螺栓。本工程预埋螺栓的埋设采用直埋法。直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应子细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓罗纹的长度；螺栓罗纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部份©6©10的钢筋及C3.2E40XX型焊条，以备螺栓与钢筋固定使用。（3）、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m50m：水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内.经纬仪:普通钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000之内。水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在土3.0mm/km。钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：温度改正数000011（t-t0）L式中L测量长度；t测量时的温度；t。-标定长度时的温度,20CoB、螺栓固定架，螺栓固定架应有深化设计排料，工厂制作，在使用前应进行子细的检查，检查的项目有：螺孔的个数、直径、罗列方式、螺孔与螺孔之间的距离。普通螺孔的直径比螺栓的直径Oo5m,在固定架使用前还应在架子上划出螺栓孔之间的中心线（如图）.中心发C、电焊机(4)、轴线及水准复核A、定位轴线复核预埋螺栓一进场，应即将对工程的定位轴线进行复核.B、水准点的复核对建设单位提供的水准点进行闭合测量，核对水准点，符合要求后将水准点引测到附近的建造物或者不宜损坏的地方，加以保护，同时保持视线畅通。三、施工方法1、测量定位根据柱平面布置图预埋螺栓的尺寸，计算出螺栓中心线与纵向轴线的距离1.,然后两端在横向轴线量出距离L,定出两个点A、B.在A点上架设经纬仪进行调整后，对准B,固定经纬仪的水平转动盘，转动水准仪的竖向转动盘，分别定出整个纵向轴线上的各个基础上的纵向螺栓中心线，标注在基础的模板上接着用同样的方法定出横向轴线上的螺栓横向中心线2、标图引测在场地中央架设水准仪，将标高从基准水准点引测到各个柱基础的模板上（如图）.3、摆放固定架将固定架放置在模板上，在摆放固定架时应注意固定架的纵横方向，将固定架用水平尺测量，将固定架放置平整，再将固定架的中心线与模板上划出的中心线用4、穿入螺栓当固定架放置好后，穿入预埋螺栓，用螺母将螺栓在固定架上固定，用钢卷尺丈量引测到模板上的标高与螺栓顶的距离，计算螺栓顶的标高，通过拧螺母来调整螺栓顶的标高。螺栓顶的标高参照柱平面布置图纸可计算得出，在穿入螺栓时，应尽量避免挪移固定架，同时应避开基础的钢筋，使螺栓自然下垂，保证螺栓的垂直度。5、中心线复核当螺栓穿好后，再一次复核固定架中心线与基础模板上中心线是否对齐，如发现移动则再调整。6、螺栓固定螺栓在固定架上穿好，调整标高及固定架的位置，确认准确无误后，用准备好的钢筋将螺栓与埋设好的基础钢筋焊接连接，同时将钢筋的四周与模板顶紧，做到螺栓与基础钢筋及模板之间的位置都固定（如图），连接钢筋应上下设置两道间距为4050cm.57、拆除固定架当螺栓与基础钢筋、模板固定坚固，保证在浇筑混凝土时不会因浇捣原因引起螺栓挪移，然后将螺母拧出，拆除固定架，准备下一个钢柱螺栓的预埋。8螺栓罗纹的保护当螺栓埋设好后，必须在螺栓罗纹上涂适量的黄油，再用塑料纸包裹，用细铁丝上中下绑扎三道（如图）。以避免混凝土浇筑时砂浆污染罗纹，导致安装时螺母无法拧入Bn四、钢结构吊装前对螺栓的复查及准备1、预埋螺栓复查的项目当基础混凝土浇筑好后，在钢结构构件进场准备吊装前，应对预埋螺栓进行全方位的复核，取得真实有效的数据，以备对螺栓做必要的校正和在安装过程中做调整。预埋螺栓主要应检查以下项目：(1)、预埋螺栓中心线的偏移；(2)、同一组螺栓之间的距离；(3)、螺栓露出长度；(4)、螺栓罗纹长度；(5)、支撑面的标高及水平度；2、划出安装纵横十字线6为了在安装钢柱时钢柱的轴线位置，应此在基础上划出安装钢柱的纵横十字线，以便钢柱的中心线与纵横十字线对齐，在预埋螺栓复核时应将安装的纵横十字线在基础上划出3、调整螺母的放置钢结构采用调整螺母(如图)来调整钢柱安装时的标高，应在钢结构吊装前统一测量,放置调整螺母，螺母的标高为钢柱柱脚底板的标高展每隈片L THlr 1打星蛭阳柱底标高调整可八图五、质量要求及标准1、材料螺栓的规格、型号质量应符合设计要求和钢结构工程施工质量验收规范(GB552001)的要求，螺栓所用的圆钢的质量证明文件、出厂合格证，螺母的质量证明文件。2,0(AIEe+30.0；0,0螺栓(锚拴冉出长度罗纹氏度+30.0：0.02、螺栓埋设的允许偏差项U允许偏整(mm)支承面标高±3.0水平度1/1000地脚螺栓(锚栓)螺栓中壮偏移5.0(单层3、混凝土浇筑好后预埋螺栓的罗纹应完好，没有砂浆污染六、注意事项1、预埋螺栓进场后，在指定地点按规格分类堆放，防止罗纹被碰撞而损坏。2、当测量放线时发现自己放的线与基础施工单位放的线有差别时，应通知基础施工单位一起进行检查，校正错误。3、螺栓与基础钢筋焊接固定时，应采用点焊，不得应焊接引起螺栓有效截面的减小.4、浇筑混凝土前，应对预埋螺栓进行检查，特殊是间隔时间较长时。包括平面位置和标高是否符合设计图纸要求，若发现误差及时进行纠正.5、预埋螺栓外露部位，特殊是罗纹部位在混凝土浇筑前应进行一次检查，凡未按要求涂黄油和包扎塑料布或者包扎不严密，应返工重做，以免混凝土浇筑时被漏浆污染。6、在浇筑混凝土前应通知浇筑人员避免浇捣棒直接与预埋螺栓接触，以免挪移螺栓位置。7、预埋螺栓施工人员在施工现场应遵守“安全生产六大纪律”等相关的安全规程，当在混凝土柱顶埋设预埋螺栓时，应系好安全带。8、在施工现场由于模板施工有铁钉等物体，施工人员应注意防止铁钉扎脚。Xxxxxxxxxxxxxxxxxxxxxxxx脚螺栓预方案编制：审核：审定：编制单位：XXXXXXXXXXXXXX编制日期:一、施工思路：钢结构厂房地脚螺栓普通采用直埋式，需在土建做基础同时进行地脚螺栓预埋,其施工特点是数量较多，分布间距较远，而且其定位精度要求很高，于是如何准确快速地对螺栓进行定位安装是我们施工中所要解决的技术问题。二、地脚螺栓预埋施工流程：按交底要求组织有相应螺栓预埋经验的施工队伍，计划投入施工人员和施工器具数量C螺栓预埋施工器具包括：经纬仪（要求较高的需用电子经纬仪）、水平仪、50M钢卷尺（预埋精度特高时需弹簧称、温度计）、水平尺、电焊机、配电箱、角尺、线锤、小锤等，另还需准备一套氧气乙块，以备矫正、返工用。在预埋螺栓施工过程中仪器测量控制是关键环节，必须由专职测量人员配合，并保证仪器的精度和熟练操作经纬仪、水平仪。地脚螺栓预埋方案：31质量要求:地脚螺栓的允许偏差地脚螺栓项目允许偏差各轴间距偏差±3同一柱位螺栓间距偏差±2顶标图偏差30/0垂直偏差L/200精确的控制轴线、标高螺栓安装的必要条件之一，因此施测得轴线、标高应严格控制在设计和规范允许误差范围之内.轴线施测宜在早晚安排，避开高温天气和温差较大的天气。钢卷尺应使用经过检测的标准钢卷尺，重要的测量在使用时一端要用弹簧拉力器,50米钢卷尺拉力值147N,同时要考虑温度改正和尺长改正。如果预埋的螺栓群组中螺栓大而且多，施焊过程中应对称均匀施焊，以防应力集中而产生变形，影响螺栓垂直度。碎浇筑应防止泵送骨料对螺栓及固定架冲击过大，应均匀浇筑，并做好螺栓露出部位的清理和再保护3-2施工条件：每批进场预埋螺栓必须经过抽样检测合格，才干进行预埋；测量用经纬仪、水平仪、50米长尺必须经过专业计量检测机构进行检测、检定；预埋设计图纸已经审核无误，预埋螺栓与土建钢筋无冲突；土建基础模板支撑坚固，放线后土建不能再进行施工或者敲动；基础钢筋保护水泥块绑扎好；预埋螺栓、施工人员、施工机具全部进场到位；施工用电问题已解决。33、施工方法：33-1、基准点确定：联系土建，确定基准标高位置及基准点（普通需两点），若土建无法提供，可依设计图在较长轴线上根据理论轴线在RC柱上的位置取两点，如图两点，并将此点引在固定建造物或者构建物上，作为复测依据。3-32、检查基础模板在螺栓预埋前须先进行土建模板检查, 筋保护层水泥块已绑扎好。模板Iq柱基础模板需九十度方向两面支撑坚固，钢3-3-3,螺栓标高、定位线放样：在建造物的每一个面的角上固定龙门桩，将建造物的定位轴线按预埋图纸及±建给定的基准点放到建造物的各个角的龙门桩上，如果建造物长度过长须在长度方向增加龙门桩，距离控制在50米以内。如图：匚15Tlo15-丁1510固定龙门桩时尽量平行于轴线，且长轴尽量将龙门桩固定在一条直线上，以减少测量误差，桩上放线时，要总长度控制好，如总长误差不大，可以平均分到每一个轴线上，原则是控制总长，分段控制。长轴方向放线次数要尽量少，次数越多，精度越差。依据轴线基准点放出一条长轴线，经纬仪转过90°测出短轴线的平行线，用长卷尺量出此外轴线。依据土建给定标高，经过计算用水平仪将螺栓顶标高标注在每一个柱子边上的模板支撑钢管上，标记要清晰，应用红笔或者红漆做。标高放线时每次测完后水平仪需与基准标高对照闭合。3-3-4螺栓定位：按设计图上螺栓直径钻孔，钻孔直径 大于螺普通螺栓的固定使用两块模板固定，栓直径2MM模板厚度普通为612MM.对于固接柱子，螺栓分布在柱子边缘，中间部份可以用气割割掉，切割线离螺栓内边缘50-100MM摆布，螺栓较多的大型基础，切割时可留出加强筋.先将模板上控制线与基础上控制线重合，从模板上螺栓孔看基础钢筋是否与预埋螺栓抵触，把抵触钢筋撬开后把螺栓穿入模板，然后把螺栓标高调好，再次把模板控制线与基础控制线对应好，把螺栓垂直度调整好后，可以进行焊接固定.3-3-5,焊接固定：普通螺栓连接钢筋选用为8-16MM螺栓固定钢筋需固定两层，两层的间距要尽量的大，更有利于保证预埋的精度。每层钢筋需与模板四面顶紧，每一个面两个点,在焊接时螺栓固定钢筋与基础钢筋能连接的地方要尽量连接。3-3-6、脱模、丝口保护：在预埋螺栓连接坚固之后，即可把预埋钢模套拆掉，准备下一个基础预埋。拆模时要注意不能硬拉、硬撬,模板要平行往上拉。脱模后需用塑料纸或者双面胶带将螺栓丝口包裹好，以避免在浇筑施工时碰坏螺栓丝扣和丝口沾水生锈。3-3-7.验收：每批螺栓预埋完成后需进行自检，对“基础螺栓预埋分项检验表”中每项查检20%,如发现1项不合格,应加倍查检,如仍有不合格，应全数查检,并开立“矫正预防措施单”给施工队进行改善。在土建混凝土浇筑以前还需会同业主、监理，按设计图纸对预埋螺栓进行验收检查,检查内容主要包括：检测报告、螺栓规格、轴线间距、螺栓位置偏差、标高、螺栓垂直度、螺栓固定情况等。验收合格后交付土建混凝土浇筑。四：误差纠正一、误差产生原因：1、图纸错误：由于预埋图与钢构图纸不统一，造成预埋螺栓与钢结构相对误差。2、放线误差：由于仪器精密度、天气影响、人为因素、基准点的挪移造成放线误差经纬仪未经过校验，标记用记号笔笔头太粗，造成放线误差；轴线放线需引线时所用水平尺不标准及风力过大线锤移位；空气的湿度、可见度对放线也会造成一定的误差；基准点没有复合造成误差。3、拉线误差：在螺栓预埋时普通需在基础模板上标记的控制点拉线，使控制点引到螺栓钢模板上，钢模板离基础模板有段距离，使用水平尺不标准及绑线时靠控制点上小钉一边邦线使两条线不能垂直重合。4、预埋钢模板孔位误差：在螺栓预埋施工前需对钢模板上螺栓孔位尺寸进行复核，如有误差而未进行复核即形成螺栓预埋误差。5、垂直度误差：不用水平尺去测量螺栓的垂直度或者使用的水平尺不标准以及施工人员的子细不够都可能造成预埋螺栓垂直度误差.7、焊接变形误差：对于预埋螺栓多而大的螺栓群组，在预埋过程中焊接变形也是形成螺栓预埋误差的一个因数。8、模板位移误差：基础模板支撑不坚固，在预埋螺栓施工及混凝土浇筑中容易使整组螺栓偏移而形成螺栓预埋误差。二、误差的纠正：1、轴线放线原因造成的偏差的纠正：轴线放线偏差而造成的预埋偏差普通会整条轴线的螺栓偏差，可通过调整轴线位置而使误差相对变小，有必要时需通过业主、总包、监理的允许。2、较大偏差的纠正：对于较大偏差的纠正普通有以下几种方法：柱底板扩孔处理，扩孔后在柱底板上用与底板等强等厚铁板焊接补强。需经业主、监理的允许，如偏差几厘米需经设计计算。将螺栓实际偏差尺寸提供给工厂，柱底板按偏差尺寸开孔.将螺栓在二次灌浆层以下截断，将螺栓固定于正确位置后十倍的直径长度绑接焊（需经设计认可）。经设计计算后在原螺栓周围植化学螺栓.3、较小偏差的纠正：对于预埋螺栓偏差较小（6MM摆布）、直径在M24摆布的，可以用钢管将螺栓往正确位置扳过一点。4、螺栓长度过短的纠正a、对于长度不足以拧紧双螺母，可征得业主、监理允许降低整个厂房安装标高，或者适当降低某单个柱子的标高。b、对于长度过短一个螺母都不能拧上的，可以加工经设计计算的特制内丝接头将螺栓接长或者十倍的直径长度绑接焊。编制单位：xxxxxxxxxxxxxx编制时间：2022年10月28日
