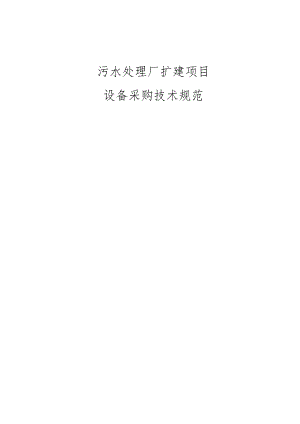

污水处理厂扩建项目设备采购技术规范.docx

污水处理厂扩建项目设备采购技术规范目录1总贝U11.l项目简介11. 1.1厂址概况12设计进、出水水质概况11.L3厂区构、建筑物21.2工作范围31.1. 1本合同下工作内容31.2.2与其他合同的合作41.3现场41.3. 1地点41.3.2 高程系统4气候/气象41.4标准41标准的使用41.4.2替代标准51.4.3标准的适用版本51.5图纸51.5.1图纸标准51.5.2招标图纸51.5.3投标图纸51.5.4中标后文件的提交62机械工程82.1 通用技术要求82. 1.1概述83. 1.2设计使用期限84. 1.3材料85. 1.4浇铸与锻造86. 1.5齿轮传动与齿轮箱87. 1.6焊接98. 1.7平衡99. 1.8互换性910. 1.9噪音控制911. 1.10润滑和清洗IO12. 1.11铭牌、标志与电路原理牌1013. 1.12地脚螺栓和二次浇灌1014. 1.13防护及油漆1115. 1.14压力表具1116. 1.15螺母、螺钉、垫圈和螺栓1217. 1.16基础螺栓1218. 1.17备件1219. 1.18安全措施122.2 参考标准132.3 闸门设备142.3.1概述142.3.2供货范围142.3.3设备清单142.3.4技术要求152.3.5设备检验222.3.6防腐与喷涂232.3.7备件232.4阀门、伸缩器设备232.4.1概述232.4.2供货范围232.4.3设备清单242.4.4技术要求252.4.5设备检验442.4.6防腐与喷涂442.4.7备件452.5水泵设备452. 5.1设备清单及技术参数453. 5.2潜污泵招标要求544. 5.3混合液回流泵（水平螺旋桨泵）技术要求565. 5.4防腐及喷涂596. 5.5安装和检验597. 5.6备品备件602.6 潜水搅拌器设备612. 6.1概述613. 6.2供货范围614. 6.3设备清单及技术参数615. 6.4潜水推流器器技术要求666. 6.5设备安装及检验697. 6.6备件692.7 生物池曝气系统702.7.1概述702.7.2供货范围702.7.3设备清单及技术参数702.7.4技术要求712.7.5安装及测试732.7.6备件732.7.7检测标准742.7.8包装、运输要求742.8二沉池链板式刮泥机设备742.8.1概述742.8.2供货范围742.8.3设备性能与结构要求762.8.4主要材质812.8.5引用与执行标准822.8.6资料提交822.9 离心式鼓风机设备832. 9.1概述833. 9.2供货范围834. 9.3设备清单及技术参数855. 9.4技术要求886. 9.5油漆及表面处理957. 9.6专用工具和备品备件958. 9.7安装和检验959. 9.8售后服务972.10 污泥储存设备972.10.1概述972.10.2供货范围972.10.3设备清单及技术参数982.11格栅除污机982. 11.1概述983. 11.2供货范围984. 11.3设备清单及技术参数985. 11.4技术要求1016. 11.5设备检验1047. 11.6防腐与喷涂1048. 11.7备件1052.12 除砂设备1052. 12.1概述1053. 12.2供货范围1054. 12.3设备清单及技术参数表1065. 12.4技术要求1086. 12.5设备防腐Ill7. 12.6电气控制系统Ill8. 12.7安装与检验1122.13 高效沉淀池系统1122.13.1概述1122.13.2供货范围1132.13.3设备清单及技术参数1132.13.4技术要求1172.13.5安装、检验及备件1252.14化学除磷剂及碳源投加系统1262. 14.1概述1263. 14.2标准设备清单及技术参数1274. 14.3加药设备技术要求1305. 14.4PAM制备装置技术要求1336. 14.5备件1352.15 加氯消毒系统1352. 15.1概述1353. 15.2供货范围1364. 15.3设备清单及技术参数1365. 15.4备件1412.16 计量槽1412. 16.1概述1413. 16.2供货范围1414. 16.3设备清单及技术参数1412.17 通风设备1422. 17.1概述1423. 17.2供货范围1424. 17.3设备清单及技术参数1425. 17.4技术要求1426. 17.5主要材料1437. 17.6设备安装与检验1432.18 起重设备1432.18.1概述1432.18.2供货范围1431. 18.3设备清单及技术参数1432. 18.4技术要求1442. 18.5设备安装及检验1453电气工程1473.1工程概况14732工作范围1503.3通用技术要求1503. 3.1环境条件1503. 3.2.接地1504. 3.3.防雷、过电压保护装置1503. 3.4开关柜基本技术参数1533. 3.5手车式断路器技术参数15434低压开关柜1553. 4.1设备制造标准1553. 4.2运行条件、环境条件1553. 4.3开关柜结构1553. 4.4开关柜功能1563. 4.5开关柜主要技术参数1563. 4.6柜体的电气方面1563. 4.7开关柜断路器要求1573. 4.8开关柜检测仪表要求1573. 4.9剩余电流式电气火灾监控探测器1573. 4.10软启动装置1593. 4.11变频装置1603. 4.12电容补偿柜1623. 5现场配电控制箱1653. 5.1总体要求1653. 6.2电气控制要求1663.7除湿系统1661. 7.1应遵循的主要现行标准，但不仅限于下列标准的要求：1663. 7.2环境条件1674. 7.3除湿器参数及要求：1673.8 封闭型母线槽1683.9 电缆1693.9.1通则1693.9.2标准1703.9.3技术要求1703.9.4电缆及电缆安装附件1723.10电气设备材料清单1754自控及仪表1764.1总体要求1824.1.1工作范围1824.1.2参考标准和规范1844.1.3技术资格能力1854.1.4环境条件1854.1.5电气要求1864.1.6防雷、过电压保护装置1864.1.7隔离装置1924.2在线检测仪表的配置要求1934.2.1基本要求1934.2.2环境1944.2.3工作电源1944.2.4防护等级1944.2.5信号接口1944.2.6其他1944. 3在线检测仪表技术要求1951. 3.1液位差检测1954. 3.2液位检测1954. 3.3固体悬浮物和浊度检测1965. 3.4电磁流量计量1986. 3.5溶解氧测量1997. 3.6泥位测量2008. 3.7空气流量测量2019. 3.8进出水COD检测20110. 3.9pH检测20211. 3.10氨氮分析仪20312. 3.11超声波明渠流量计20413. 3.12污水ORP检测仪20514. 3.13压力表20515. 3.14仪表电源接线箱20616. 3.15气体检测仪表2064.4 控制设备的配置要求2094. 4.1一般技术要求2095. 4.2通讯网络结构2106. 4.3控制系统的配置2107. 4.4控制设备技术要求2118. 4.5软件设计和配置2169. 4.6操作界面，界面开发22110. 4.5中央监控系统及控制软件系统22411. 4.6设备管理22712. 4.7能耗管理22713. 4.8系统性能指标22714. 4.9运行控制22815. 4.10控制设备和仪表的自检22916. 4.11安防监控系统2294.5 安全等级保护2314.6 自控及监控设备材料清单2315主要工艺设备清单2326主要电气设备表（通用）2397主要自控仪表设备表（通用）2411总则1.1.1 1项目简介本工程为污水处理厂二期扩建工程，扩建规模2万吨/天，扩建后达4万吨/天。污水处理厂出水水质100%的达到城镇污水处理厂污染物排放标准(GB189182002)一级A标准，最终排入涪江流域。本期扩建工程充分利用现状一期建构筑物，污水厂厂区工程规模及主要建设内容：现状粗格栅及提升泵房设备扩容、新建细格栅及旋流沉砂池、新建配水井、新建改良A?。、新建二沉池及污泥泵房、现状高密度沉淀池设备扩容、新建接触消毒池、新建巴氏计量槽、现状加氯加药间设备扩容、现状鼓风机房设备扩容、新建碳源投加间、现状污泥脱水间污泥斗扩容、在线检检测设备扩容。此外厂区内一期储泥池、办公管理用房均利旧。废除一期巴氏计量槽，统一从新建巴氏计量槽出水。根据环保要求，污水处理厂出水水质执行城镇污水处理厂污染物排放标准(GB18918-2002)一级A标准，尾水就近排入涪江流域。1.1.1厂址概况二期工程建设规模为2万吨/天。厂区地势平坦，基本上没有地势起伏，原始地面高程247.1248.2m,构筑物不需要占河道，但是预留用地少，应尽量缩减构筑物的间距，并尽可能将构、建筑物进行叠加。本期工程主要建设：污水处理区(污水一、二级处理区、污水深度处理区(消毒)、污泥处理区和生产管理区则利用现状建筑设施。1.1. 2设计进、出水水质概况根据污水处理厂设计进水水质及处理程度，并核对实际进水水质，经综合分析，确定本项目污水处理厂设计进、出水水质，见下表。进、出水水质汇总表(mgL)污染物进水浓度(mgL)出水浓度(mgL)去除率(%)BOD515010293.33COD30050283.33SS26010296.2TN4015262.5NH3-N305(8)283.3(73.3)TP40.5287.5粪大肠菌群1000个/LL1.3厂区构、建筑物工程包括：新建1座细格栅及旋流沉砂池、新建1座进水配水井、新建1座改良A?。、新建1座矩形二沉池、新建1座接触消毒池、新建1座巴氏计量槽、1新建1座碳源投加建、新建1座配电间。对厂区内现状粗格栅及提升泵房、现状高密度沉淀池、现状加氯加药间、现状鼓风机房、现状，污泥脱水间等充分利旧，进行设备扩容。（I）设计水量污水厂总设计规模4.0X10）7d,本次扩容规模为2.OX10目d,综合生活污水变化系数取1.6。（2）设计污泥量一期现产生湿污泥量为285.7m7d,含水率为99.3%。二期生物池剩余湿污泥量为378.b113d,含水率为99.3%。高效沉淀池的化学污泥湿污泥量为28.2m7d,含水率为99.3%。二期污水处理后污泥量名称污泥量含水率剩余污泥378.199.3%化学除磷污泥28.299.3%小计406.399.3%（3）生产构建筑物设计规模表生产构（建）筑物设计规模表现状改建/扩容构（建）筑物一览表1粗格栅提升泵房设备扩容2万m7d2高效沉淀池设备扩容2万m7d3鼓风机房及配电间设备扩容2万r113d4加氯加药间设备扩容2万m7d5碳源投加间维持现状6污泥脱水问污泥料斗设备扩容2万/d7接触消毒池出水管改建至新建巴氏计量槽8絮凝剂投加间利旧9综合楼利旧现状改建/扩容构（建）筑物一览表1()出水在线检测系统取样点改迁至新建巴氏计量槽11现状巴氏计量槽废除新建构（建）筑物一览表A细格栅及旋流沉砂池土建：1万In3/山设备：1万In3dB配水井土建：4万m7d;设备：4万m7dC改良A2ZO土建：2万痛/山设备：2万I!?”D矩形二沉池及污泥提升泵房土建：2万In'/cl；设备：2万In'/dE接触消毒池土建：2万m3d;设备：2万m7dF巴氏计量槽土建：4万才/山设备：4万11）3dG碳源投加间土建：2万m7d；设备：2万/d11二期配电间建筑面积：114.24m21.2工作范围1.1.2 本合同下工作内容本合同下包括以下几个方面的内容：1、污水处理厂的机械设备的供货；2、污水处理厂的电气设备的供货；3、污水处理厂自控设备及仪器仪表的供货；4、污水处理厂所有曝露于室外的机械设备现场控制箱（含设备自带控制箱）、现场按钮盒、仪表电源接线箱的供货。6、为完成前述设备、管道安装所必需的胀锚螺栓及埋铁、工作桥、安全防护链、支架、吊架、垫铁、地角螺栓、辅组材料等金属制件，及备品、备件和联动调试期间的药品、耗材等，不包括需预埋在钢筋混凝土结构中的套管、预埋件及锚筋；7、加药加氯间外墙2米范围内的加药、加氯系统相关的设备、管道、管件、支架、供货、安装；8、本合同不包含安装工程（除特殊说明外）。标书中标有“”的条款或参数为强制条件，投标人提交的投标书必须满足此强制性条件。1.1.3 与其他合同的合作下列合同与本合同有关，卖方应做好必要的协调工作。1、污水处理厂平基土石方工程；2、污水处理厂土建工程；卖方应把将要进行的所有工作书面通知买方代表，以使其能够协调不同的工作。即使这样，卖方将要进行与其它合同有关的工作，或他的行动将要影响到本项目下其它卖方的工作，应至少提前7天以书面形式通知买方代表。1. 3现场1.3. 1地点本合同下工程地点位于潼南南区污水处理厂厂区内。1.3.2高程系统本合同下工程均采用2000国家大地坐标系。污水厂设计原始地面高程247.1248.2m。1.3.3气候/气象卖方提供的用于本工程的设备和材料，必须能适应当地气候条件，确保设备能稳定可靠的工作。下文所列出的资料仅供卖方参考。若需更详细的气候/气象资料，卖方可自行到当地气象部门索取。重庆属亚热带湿润季风气候区，热量资源丰富，降水量充沛。具有冬暖春旱、夏热秋短、无霜期长、降水丰富，但分配不均、日照少、湿度大、雾日多、风速小等特点。年平均气温17.9极端最高气温44。C极端最低气温-3.8。C平均降水量990mm平均无霜期359.5天1. 4标准1.4. 1标准的使用所有本合同下的工程必须遵循本项目招标公告发布之日的已实施最新标准。这些标准在本技术规范中被定义为“适用标准”。除非另有规定，在本合同下工程中应使用中华人民共和国标准。本项目招标公告发布之日已实施的最新标准。1.4.2替代标准卖方可以建议使用其它正式的和/或国际通用的标准以作为“替代标准”，只要这些标准不低于本技术规范中相应的适用标准。卖方应向项目监理提供有效的证据，以证明替代标准是适合的，并且，这些标准已成功地应用于以往的类似工程施工中。卖方应至少提前30天提出替代标准的申请，并且，必须在得到项目监理的书面批准后，才能在本工程中采用替代标准。1.4.3标准的适用版本除非本技术规范和图纸中另有说明，标准的适用版本应为本项目招投标截止日已由国家及地方政府有关部门颁布发行的最新版本。1.5. 纸1.6. 1图纸标准卖方所提供的图纸应符合机械制图标准及电气制图标准。图纸的幅面应符合规范GBJl-73系列A的要求，除非项目监理另外同意，不应小于A4也不应大于A1。图纸应为在白纸上印刷的黑色线条和符号或为蓝图，在阳光下不褪色。图签应位于图纸的右下角并有足够的空间以供填入卖方名称、买方名称、项目名称、合同号、制图日期、比例、比例图示、图纸编号、及图纸名称等内容。在图签正上方应留150x80毫米的空白以供项目监理书写说明和评语。图纸上所有的尺寸应采用国际米制单位。在校订图纸时，校订数字或字母及校订日期应一起写入图签，被校订的内容应使用小三角形清楚地在图纸上标明。卖方应校核买方所提供的所有图纸以保证其正确性和完善性。1.5.2招标图纸招标图纸作为招标文件的一部分已列于本技术标书的附录中。这些图纸将发放给投标人以帮助他们准备投标文件。除了招标图纸外，投标人还应持有在招标图纸中提到并引用的公开发行的国家标准图集。1.5.3投标图纸投标图纸为投标人为说明其技术方案或其它意图而随投标文件提供的图纸。这些图纸和技术文件包括主要设备的选型与配置设计，主要设备（包括机械、电气、自控系统等）供货商的名称，设备选型、配置及性能参数与技术标书的技术偏差的说明，制造商建议的备件清单，以及制造商的备件单价。卖方在投标书中提供的投标图纸、技术文件还应包括(但不限于)：1、机械类标准设备(I)所有设备制造厂商的名称，一般平面布置图，影响构筑物及平面布置的辅助设备详图，包括所有主要安装部件的重量。(2)设备的运行和性能参数、设备主要部件的外形图，包括采用的防腐措施。(3)设备的安装详图，预埋件布置图，设备基础(若有)详图、安装支架详图。(4)设备启动或运行的限制性条件的计算和表格。2电气类标准设备(1)一般平面布置图，影响构筑物及平面布置的辅助设备详图，包括所有主要安装部件的重量。(2)设备的运行和性能参数、设备主要部件的外形图，包括采用的防腐措施。(3)配电柜、控制箱的尺寸图、安装支架详图。3、自控类标准设备：作为控制及监视系统设计工作的一部分，卖方应熟悉包括在技术规定中的全面的控制概念，并进行确认或者推荐改进办法。1.5.4中标后文件的提交1、卖方中标后，应根据买方代表的要求，分阶段向买方提供下述资料：(1)提供设备设计详图，安装支架详图。(2)制造商的分类资料、文献说明、设备报告、设备制造说明、质量保证程序、安装和验收检测报告，运行、维修、相关标准及防腐措施。(3)被鉴定过的标明了所有重要部件制造、安装材料、尺寸和地脚螺栓位置的车间组装图，提供所用材料和部件的说明。(4)提供设备安置或安装图纸，二次浇灌大样图，设备基础图，相似的安装参考资料以及在必要的地点设置通道或观察平台。(5)设备的性能和特征参数，设备的工厂检查合格证和测试报告。X(6)推流器应提供CFD流场计算报告。X(7)周进周出二沉池设备预埋件图、配水孔布置图。(8)标明设备的运输重量、尺寸和操作重量。(9)标明机械设备维修时的最重部件的重量。X(10)提供水泵的性能曲线图。2、与投标图纸、投标技术文件相关的其它资料(1)合同主要设备交付计划。(2)卖方应给出相关设备制造商的名称及地址，并提供相关的技术表格。(3)现场检测、试验和验收报告。2机械工程2.1通用技术要求2.1.1概述供货商应仔细阅读设计院已出施工图纸，供货设备应满足图纸所表达的功能要求。如果由于供货商对设计院已出施工图纸理解有误所造成的损失由供货商承担。本技术要求所提的要求是对设备质量和性能的最低要求。如果对设备的性能做局部的或整体的改进，厂家应在投标书中明确指出并提供相应的技术文件说明，这些改进应在不影响技术要求执行的情况下对设备性能有所提高。供货商的工作包括设备制造、供应、现场交货、指导安装、调试、试运行、质保期内维修、培训和提供操作、维修、保养手册。2.1.2设计使用期限设计的材料和设备均应有长的使用期，并应适合于长期的每天二十四小时的连续运转,且只须进行最少量的维修，可以要求卖方对任何部件使用期作出证明，卖方可以用相类似设备的使用记录或用广泛的测试记录来证明。常规的维护和修理应尽可能的不要求技术高的人员来服务。除去易耗件如密封垫料等正常情况就需要较频繁的更换外，凡是须经受磨耗的无论那一种的部件，从新的使用到需予以更换，或需予以修理时的连续正常运转的使用寿命不应少于三年，而当须进行总的拆卸来更换部件时，则该部件的使用寿命应不少于十年。所有的齿轮与轴承的设计使用寿命为100,000小时，其额定值至少为工作负荷的125机2.L3材料工程中所使用的材料必须是最适合该工作的，并应是新的，一流的商业质量，无缺陷的，且应选择使用寿命长，维护要求低的材料。2.1.4浇铸与锻造所有的机加工面都应是没有瑕疵的。浇铸件应是洁净的、准确的和轮廓鲜明的。所有的形状与尺寸的变化处理都应做成渐变的，带合适的圆角与里外有大的倒角。可锻铸铁不能用于任何需要承受工作应力的地方，而在那些地方可使用铸钢。根据规定，所有的浇铸件都应仔细地嵌填和揩擦，直到它具有一个良好的平滑表面，用以接受最后一道油漆工序。2.1.5齿轮传动与齿轮箱1、所有的齿轮传动均应符合ISO、DlN的标准，所有的齿轮传动除非另有批准均应是全封闭式的。齿轮箱应按以下规定来设计和制造。(1)齿轮箱的所有接建处须密封可靠以防止水与灰尘的进入和润滑剂的外流。(2)齿轮传动部件应便于检查和进行维修。(3)齿轮箱运行中温度上升不能影响设备的正常使用。2、齿轮箱应具有：(1)刻度清楚的观察玻璃或量油尺，以显示流动的或静止的油位；(2)装有便于操作的排放旋塞或塞阀并与排放装置联结；(3)一个带有用螺栓拧紧盖的检查孔，加油的接头与通气塞，如果需要的话，溢流与排放的接管应予以延伸以避免排出的油溢出。(4)为了吊装必须设置手柄或吊环。3在传动装置的调整工作完成后，每个齿轮箱应在它的底板上用圆锥销定位。2.1.6焊接如果焊接点需承受高应力时，则卖方应在加工制作开始之前，把那些焊接的详图以及他所建议的焊接的准备工作提供给买方。在进行机械加工之前，焊接件均应予以消除应力。2.1.7平衡所有的旋转部分均应作适当的静态与动态平衡，以使在正常的全速运转时，并在最险峻的负荷条件时，均不应在设备中，或在车间中，或在周围的附近处，出现过分的振动。所有旋转部分应精细加工，以保证机组的动态平衡。按产品技术标准验收，卖方应负责更换部件，以使买方代表满意。同时，与之有关的一切费用皆由卖方自己支付。对于大型设备及其附件，应保证不会在正常操作速度下引起共振。2.1.8互换性设备的所有类似组件总体上应具备良好的互换性，其零部件也应如此。所供应的设备类型必须在可行范围内适于标准化，零部件具备最大的互换性。所有设备构件的尺寸单位一般应采用公制单位。2.1.9噪音控制卖方应注意保证所提供的设备在运转时无异常噪声，并满足环保验收要求。如果需要的话应安装消音器、隔音罩或采取其他措施以使设备在操作时不至于在离其一米的圆周产生超过85dB（八）的噪声。2.1.10润滑和清洗为了进行定期的检查与清洗，以及活动部件加注润滑油，应作适当的布局安排。卖方应尽可能安排使整个设备中需加注润滑脂或油的那些部分，仅使用同一个等级或类型的润滑剂。需要周期性加注润滑脂的机械装置的所有轴承座，均应具有经批准的类型的加油嘴，如果需要的话，可将它们通过延伸管引出到一个便于到达的位置上，用于加润滑脂的必需的手动压注机或加油泵应与工具和备件同时提供。卖方应提供必需的润滑剂，用于设备在发送前的测试，以及在现场，在设备完全交付使用时使用。卖方应用适当的金属盛器来装盛足够用24个月的，适用于装置不同部件的，推荐等级的各种润滑油及脂，提供并运至买方的仓库。那些润滑剂应列入备件和工具的一览表内。2.1.11铭牌、标志与电路原理牌每台机器和所有的其它设备均应具有一个304不锈钢铭牌板，采用钾接的方式固定,以中文或英文把制造商的名称、编号以及全部工作特性或输出功率、速度、压力、制造日期等清楚地表明在上面。当所提供的设备的厂名牌可能设在一个不方便的部位时，如浸没式泵，那么卖方应提供另外一个把详细情况综合在一起的厂铭牌，并应装订在邻近于该设备的控制板处。所有的标志，电路原理牌等应以中文和英文雕刻，中文应刻在英文的上方。所有的绝缘器，起动装置，开关或保险熔丝以及其它电气设备应清楚地加以标明，以示该单元的功能，而在单相设备的情况时，则表明该设备是连接到那一相的。内部设备的标志应在白底上刻以黑色的正楷大写体，并应以螺栓把它固定在电气设备的外表面上。不受气候影响的开关盘，室外绝缘器等应如上述一样固定雕刻好的标志。对在保险熔丝器板上的电路原理标牌应在该熔丝器板上，如上述所规定的那样表明。每个电路均应加以签定和识别。在警告标志上的字样应以“危险”二字开始，并以红底白字用中英文书写。2.1.12地脚螺栓和二次浇灌设备和装置所必需的基础均应根据由买方代表所批准的设备与装置供应者的图纸建造。卖方应提供为本合同所下全部设备和装置上需用于锚固、固定、定位等方面所有的螺栓、垫板、夹子、托座、支承钢结构和座板等，工字钢轨道、用槽钢焊接的底座，其与地脚螺栓等紧固件连接处的型钢斜面，应加焊斜垫块以垫平。至于为了固定安装方面所需的全部必要的预留孔、梯眼、空窝、暗槽、孔眼以及其它在固定安装方面所需的二次灌浆或砌入，均属本合同范围。此外，须与设备运行相配合的工作面二次灌浆、找平（如吸泥机、）也属于本合同范围。二次浇灌由设备安装单位负责实施，闸门处二次浇灌采用含膨胀剂的C30混凝土，其余位置二次浇灌采用不含膨胀剂的C20混凝土即可。二次浇灌报价包含在设备安装费用中。2. 1.13防护及油漆1、工厂的标准油漆系统如果可以证明采用生产厂家的标准油漆系统时，在盐雾喷射测试中能够坚持125小时,对于室外设备，则能够坚持500小时，那么就可以采用该工厂油漆系统。盐雾喷射测试应符合规范ASTMBI17的要求，对于这种测试，应采用如下验收标准：在测试完成后立即进行检查，油漆应无起泡、褶皱或裂纹，且无附着性损失现象；试样刮痕的任意一边锈蚀程度不超过3毫米。该工厂油漆系统在设备上油漆的涂层厚度不应小于试样上的涂层厚度。如果拟定采用的生产厂家的标准油漆系统需要承受50摄氏度以上的温度，则应提交有关合格证，证明该生产厂家的标准油漆系统除了在其它方面合格外，还符合有关抗热的要求。2、加工金属表面油漆系统除了不锈钢和铝质表面不需要油漆外，金属表面的涂装过程均应包括清洗、预处理、打底和油漆。应保证在洁净干燥的表面进行涂覆。在刷油漆之前应清洁表面，去除灰尘、污垢、锈迹和油脂。如果规定进行多层涂覆，应等到上一层油漆完全干燥后才能进行下一层涂覆。在后一层涂刷前应采用轻砂打磨并修整。2.1.14压力表具装在每台设备中压力表直径不小于150mmo铝合金不能用在表的结构中，刻度盘和表盖应为紫铜，内部元件应为不锈钢、紫铜和其他抗腐蚀材料（不包括铝合金）。压力表可以直接安装在主要系统管道上或一个接一个地安装控制台或柜中，每个压力表后应紧接着一个旋塞，在压力表管道连接主系统端头应有一个隔离阀。装在控制盘中的压力表，隔离阀应连接一个试验压力表，装有旋塞的压力表，应能用经批准的标签和文字识别。压力表以kPa为压力单位，以IkPa为最小刻度。用于负压时使用真空表，精度均为全2. 1.15螺母、螺钉、垫圈和螺栓粗制螺栓，螺钉和螺母应符合IS0225、IS0272、IS0885、IS0888和IS04759/1。粗制六角螺栓，螺钉和螺母应符合IS0272,IS04759/18.8级。垫圈应符合IS0/R887,并使用在所有螺母，六角螺栓和螺钉之下。水下工程所有的螺栓，螺钉，螺母，垫圈应为奥氏体不锈钢。详细材质详技术参数。螺栓长度在螺母旋紧后应露头23牙。2. 1.16基础螺栓用在混凝土，砖石中的基础螺栓，螺母和垫圈应为不锈钢。螺栓可以是棘形的或齿形的螺栓，膨胀螺栓，或树脂膨胀管螺栓。卖方应递交所建议使用的螺栓类型的详细资料，包括制造商的产品规格。当螺栓用来紧固铝合金件时，应用非金属隔套和垫圈将铝合金隔离。带有棘形或齿形预埋螺栓的二次混凝土材料应为专用的非收缩型环氧树脂砂浆或为专用的非收缩型砂浆或为麻丝填料。地脚螺栓和预埋螺栓应在二次灌浆材料达到足够的强度时才能投入使用。2.L17备件备件应包括零配件、专用工具、润滑剂等运行所必需的物品。卖方应当提供本合同规定的所有备件，这些备件应在买方工程验收后可供设备的连续运行2年之用。除非另有规定，卖方应提供两套专用维修工具，及价格表中所列一切装配备件，这些工具不是为安装目的而挑选的专用工具，应放在有较链锁合盖的钢质工具盒内，并应单独列出和标价。3. 1.18安全措施1、设备安全提供有效的设备锁定方式，以保证设备在维修过程中不会意外启动。提供安全操作和设备维护所需的安装通道、检修平台和护栏。提供抵达安装通道和检修平台的扶梯或台阶。确保设备入口足够大，以便携带日常维护设备如过滤器和工具通过。2、警告标牌在设备密闭空间入口处设置永久性告示或标牌。此警告标牌应警告员工：在未检测空气成分之前不得进入该区域。3、所有裸露的转动或移动部件应按有关规定的方法设置屏蔽物、防滑装置或机壳等。2.2参考标准产品技术要求中如无特别说明，所有机械设备应满足相应GB（国家标准）、CJ、JB等要求，当GB标准不全的可采用DIN、ISO、ANSIoCJ/T472-20151995潜水排污泵JB/T8857-2011离心式潜污泵GB/T127852002潜水电泵试验方法GB/T29529-2013泵的噪声测量与评价方法GB/T29531-2013泵的振动测量与评价方法GB32142007水泵流量的测定方法GB/T18149-2000离心泵、混流泵和轴流泵水力性能试验规范GB/T13006-1991离心泵，混流泵和轴流泵汽蚀余量JB/T1472-2011泵用机械密封JB/T4127.3-2011机械密封第3部分：产品验收技术条件GB/T16907-1997离心泵技术条件（I类）GB/T5656-2008离心泵技术条件（11类）GB/T5657-2013离心泵技术条件（HI类）GB/T13007-2001离心泵效率HJ/T279-2006环境保护产品技术要求推流式潜水搅拌机CJ/T109-2007潜水搅拌机GB/T12227-2005通用阀门球墨铸铁件技术条件GB/T12229-2005通用阀门碳素钢铸铁件技术条件GB/T12230-2005通用阀门不锈钢铸件技术条件GB/T12238-2008法兰和对夹连接弹性密封蝶阀CJ/T261-2007给水排水用蝶阀JB/T8527-1997金属密封蝶阀JB/T8863-2004蝶阀静压寿命试验规程GB/T12221-2005GB/T19672-2005JB/T7928-1999GB/T13927-2008金属阀门结构长度 管线阀门技术条件 通用阀门供货要求 工业阀门压力试验GB/T26480-2011阀门的检验和试验CJ/T282-2008蝶形缓闭止回阀CB/T4303-2013蝶形止回阀CJ/T154-2001给排水用缓闭止回阀通用技术要求GB/T9124-2010钢制管法兰HGT20592"20635-2009钢制管法兰.垫片.紧固件GB/T699优质碳素结构钢技术条件GB/T700碳素结构钢2.3闸门设备2.3.1概述本节所述闸门用于工艺流程上控制污水、污泥流向及调节流量。闸门供货厂家供货前，须仔细复核与土建预留孔洞，并根据土建预留孔洞位置调整设备结构，确保闸门安装。生物池用金属波纹软管长度必须符合安装要求。法兰盘执行国标。闸门采用附壁式安装，闸门框架可与池壁预埋钢件焊接固定。2.3.2供货范围（1）装配完整的闸门（闸板、闸框、闸杆、楔紧装置、密封座、吊耳等）（2）驱动装置（3）控制箱（4）所有连接附件（螺母、螺栓），地脚螺栓（5）备品备件，专用工具2.3.3设备清单编号设备名称规格材质单位数量细格栅及旋流沉砂池1上升式电动方形闸门孔洞：B×H=300x400,用于细格栅进（出）水渠铸铁台42沉砂池前插板闸渠净深H=IlO0,B=380不锈钢套23沉砂池前插板闸渠净深H=IlO0,B=760不锈钢套2中间提升泵房、高效沉淀池编号设备名称规格材质单位数量1叠梁闸BxH=100OX1300铝合金台2生物池1上开式电动圆形闸门DN700组合台22上开式电动圆形闸门DN450组合台13上开式电动圆形闸门DN300组合台24上开式电动方形闸门B×H=1200×1000组合台3接触消毒池1方形闸门B×H=800×800铸铁台12.3.4技术要求2.3.4.1闸门技术要求1电动圆形闸门（明杆式（带304不锈钢保护套）承压双向承压安装高度（操作平台至闸板中心距）详2.4.3.1清单中的“H”值开启方向详清单操作方式电动/手动，可切换安装方式外附式连接材料体QT420-10（门体厚度21Omm）门框QT420-10（门框厚度210mm）导轨QT420-10楔座ZcuSn5pb5Zn5锡铅青铜密封座ZCUSn5pb5Zn5锡铅青铜传动丝杆（应设有上、下行程机械限位装置）AISI420不锈钢或2Crl3不锈钢紧固件不锈钢304附件手电两用启闭机及预埋件机械式上、下限位装置电动执行机构类型基本开关型，非调节操作模式电动/手动，放开切换杆能自动复位启动频率600次/h连接执行机构控制部分与执行器应具备分体安装的功能，以便现场灵活安装功能电源相序自
