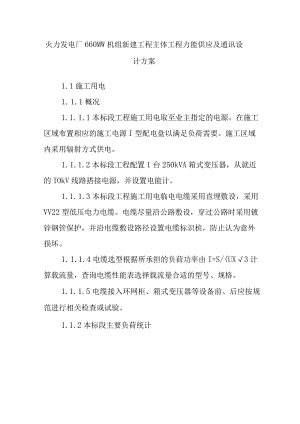

火力发电厂660MW机组新建工程主体工程力能供应及通讯设计方案.docx

火力发电厂660MW机组新建工程主体工程力能供应及通讯设计方案1.1施工用电1. 1.1概况1.1. 1.1本标段工程施工用电取至业主指定的电源。在施工区域布置相应的施工电源I型配电盘以满足负荷需要。施工区域内采用辐射方式供电。1. 1.1.2本标段工程配置1台250kVA箱式变压器，从就近的IOkV线路搭接电源，并设置电能计。1.1. 1.3本标段工程施工用电临电电缆采用直埋敷设，采用VV22型低压电力电缆。电缆尽量沿公路敷设，穿过公路时采用镀锌钢管保护，并沿电缆敷设路径设置电缆标识桩，防止认为意外损坏。1. 1.1.4电缆选型根据所承担的负荷功率由I=S/(UX3计算载流量，查询电缆性能表选择载流量合适的型号、规格。1.1. 1.5电缆接入环网柜、箱式变压器等设备前、后应按规范进行相关检查或试验。1.1.2本标段主要负荷统计施工区域主要用电设备额定功率（kW）投入数量综合运行系数Pj(kW)升压水泵房区域焊机1.840.414.08振动棒220.20.8小型由动机且1010.66BS明510.42沉淀池区域焊机1.880.421.16振动棒220.20.8小型由动机县2010.612照日月510.42配电区小型由动机且510.63照日月210.40.8加工区域白动坤今站4520.545钢筋加T房4010.624塔式击己重和QTZ633720.429.6项目前苏公伟苻301(L721合计EPj189.241.1.3本标段I型配电盘布置表序配电盘编供电能力电缆型号规安装位置及供电范围1LD-I76.48kWVV22-3X70+22LD-246.76kWVV22-3X70+23LD-266kWVV22-3X70+2办公区域合计189.24k1.2施工用水本标段工程施工用水和生活水从业主指定的现场临时施工主管网引接，采用DNlOo管道，支管接口就近在指定的母管处，接口支管后供水管道的施工、维护和管理由我公司负责，并应当符合本工程总体规划和布置的要求。现场消防用水和施工用水合并。管道安装要求：在施工区域的所有穿过道路的管段采用埋地敷设，埋设深度超过500mm,并加设套管；其它管线在地面敷设；水管的敷设路径要尽量避免开挖区域和交通繁忙区域。所有水管采用经防腐处理过的钢管，安装过程中切割、焊接、碰撞、磨擦损坏的防腐层应修补和处理。所有管线安装完工后应进行冲洗，埋地管线投用前应进行水压试验，试验压力是正常工作压力的L5倍，试验时间为10分钟。消防用水：本标段考虑施工用水、消防水管合并使用，管径为DNlO0。施工现场消防设施除布置消防栓，根据供水管网布置，在每个建（构）筑物边设置一至二个水龙头，作为施工及消防共用。各施工区域和生活区域按规定设置充足的便携式灭火器。1.3施工供气1.3.1本标段工程考虑到安全和效率因素，主要使用乙快气作为切割气体，氧气、乙焕气、氨气由市场购买，瓶装运输，现场不设制气站。1. 4施工通讯为了方便项目经理部人员与业主、监理工程师的联系，保证项目经理部与总部的信息畅通、加强现场内部协调，本标段计划以电话、无线对讲机、移动电话作为主要的通讯方式。1.4. 1对讲机投入8台无线对讲机，主要用于现场施工协调和及时传达经理、部门领导的指令，指挥大型起重作业、电缆敷设、分部试运行、保卫等。1.4.2其它除上述手段外，还利用计算机网络进行内部联络和对外联络。
