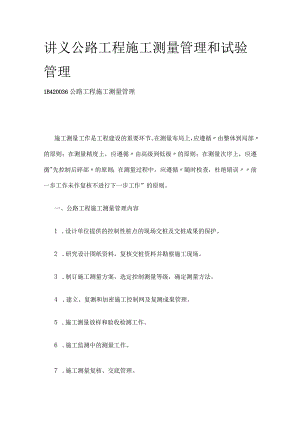

讲义公路工程施工测量管理和试验管理1B420036公路工程施工测量管理施工测量工作是工程建设的重要环节。在测量布局上，应遵循由整体到局部的原则；在测量精度上，应遵循由高级到低级的原则；在测量次序上，应遵循"先控制后碎部的原则；在测量过程中，应遵循随时检查，杜绝错误前一步工作未作复核不进行下一步工作”的原则。一、公路工程施工测量管理内容1 .设计单位提供的控制性桩点的现场交桩及交桩成果的保护。2 .研究设计图纸资料，复核交桩资料并勘察施工现场。3 .制订施工测量方案，选定控制测量等级，确定测量方法。4 .建立、复测和加密施工控制网及复测成果管理。5 .施工测量放样和验收检测工作。6 .施工监测中的测量工作。7 .施工测量复核、交底管理。8 .测量记录管理。9 .测量仪器、工具的保养和使用管理。10 .测量人员的培训和考核，建立明确的责任制度。二、施工测量的三个阶段施工测量工作分三个阶段，即开工准备阶段测量、施工阶段测量和竣工阶段测量。开工准备阶段测量包括：交接桩、设计控制桩贯通复测、施工控制网建立、地形地貌复核测量。施工阶段测量包括：施工放样测量、工序检查测量、施工控制网复测、沉降位移变形观测及安全监控测量。竣工阶段测量包括：竣工贯通测量和工点竣工测量。三、导线复测、水准点复测与加密1 .设计控制桩交接由建设单位组织，监理单位参加，设计单位对施工单位进行现场交接桩工作，对设计平面控制桩和高程控制桩等逐一进行现场确认接收,做好交接记录，办理交接桩签认手续。接桩后及时清理周围杂物，建立醒目的桩位标志，并进行必要的保护。2 .设计控制桩贯通复测根据设计控制桩的精度等级要求，编制平面、高程控制点施工复测方案，控制点加密测量方案，对设计平面控制桩及高程控制桩进行贯通复测，对丢失或损坏的控制桩点进行补设(或由设计补设)，并与相临标段的设计控制桩进行联测(不少于两个桩点)，当复测成果与设计不相符时，应及时与设计沟通解决。完成后编制复测成果报告书，经监理、设计签字确认后使用。3 .导线、水准点的复测、加密根据施工测量的需要，确定在设计控制网点的基础上进行加密或重新布设测量控制网点,相邻加密桩点保证通视且间距不宜超过300mo四、施工放样测量及验收检测1 .施工放样测量施工放样测量是指在工序开始前进行定位测量、定位桩的护桩测量、施工放样及高程测量等工作，对影响施工的定位桩应设置外移桩。定位坐标桩与标高桩应尽量做到一桩两用。在工点开工前，项目部测量组要充分熟悉设计资料，利用控制网点设置施工用桩。主要有：(1)施工放样测量主要包括路基施工放样测量、路面施工测量、涵洞工程施工测量内容、桥梁施工测量、隧道施工测量等。(2)工序放样须引用经审批的复测和控制网测量成果。测量的外业工作必须构成闭合检核条件，控制测量、定位测量和重要的放样测量必须坚持采用两种不同方法(或不同仪器)或换人进行复核测量。内业工作应坚持两组独立平行计算并相互校核。2 .工序检查测量工序检查测量是在工序作业过程中和作业完成后进行的位置、标高和尺寸检查测量，是对施工放样测量的复核及施工偏差的复核，并为本道工序或下道工序提供修正的依据。3 .竣工测量竣工贯通测量主要任务是线路中线贯通测量、路基竣工测量、横断面竣工测量、桥涵竣工测量，对施工过程测量控制做出评价。埋设永久性基桩并按规定设置护桩，提交路线曲线表、断链表、中线基桩表、统一里程与施工里程对照表等，并提供编制竣工文件所需的测量数据。对各工点工程进行中线、各部尺寸、标高逐一测量并与设计对照，完成工点竣工测量工作。五、施工监测中的测量工作1.高填深挖路基监测测量工作内容：(1)高填方路基监测稳定性监测：对路基原地表沉降、边桩位移测量。沉降量监测：对中桩、路肩、平台、坡脚等沉降量观测。地表水平位移量监测。挡墙位移监测：观测点埋设在挡墙顶面。（2）深挖路堑监测边坡变形观测：变形观测墩埋设于断面边坡坡口线外2m。施工安全监测：监测点埋设于各级开挖平台坡脚处。2 .深基坑监测测量工作内容深基坑监测项目应根据基坑工程监测等级、支护结构特点、施工工艺以及变形控制要求有针对性地确定，开挖阶段深基坑监测中的测量工作一般包括：顶部水平位移、顶部沉降观测、立柱垂直位移、邻近建（构）筑物沉降；邻近地下管线水平及竖向位移。3 .监控量测方案经审批后方可实施；委托第三方监测单位实施监控量测时，应设专人负责管理。项目经理及总工程师必须每天审阅监测日报并签署下步施工意见。六、施工测量复核、交底1 .测量复核:(1)贯通测量及控制网测量不得少于两遍，并进行换手测量，测量成果必须经项目总工审核、监理工程师复核确认方可采用。(2)特大桥、大桥、隧道、线路曲线要素等重要工点，定位坐标及主要控制标高等测量内业准备计算资料必须采用不同方法进行计算核对,且经项目总工审核后方可用于现场测量。其他工程定位及标高测量内业计算资料必须经过测量负责人审核后方可用于现场测量。(3)所有施工放样测量必须进行换手复核测量。施工定位复核测量时,必须采用控制网不同的导线边。水准测量必须从一个水准点出发，完成测量后，至另一个水准点进行闭合。(3)现场测量数据处理计算资料必须换人复核。测量技术交底资料，必须由测量负责人和分管的主管工程师复核，工程技术部长审核后方可进行现场交底。2 .测量交底：(1)施工测量控制网的布设、复测及大型主体结构物的精确定位实测方法由项目总工组织、向测量人员及工程技术部人员进行技术交底。3 2)一般工程测量的技术准备资料及施测方法等由项目部测量负责人向测量队(组)技术人员进行交底，并明确测量责任分工。4 3)所有用于现场测量或施工的测量成果必须进行书面交底，同时进行现场交底确认，并形成书面交底签认记录。七、施工测量记录管理1 .现场测量必须使用施工企业统一下发的测量记录簿记录。使用具有数据存储的测量仪器测量时仍需采用记录簿进行记录及计算。2 .测量记录簿应结合工程实际情况分册管理。一般贯通复测、控制网建立和复测、竣工测量等综合性测量建立一个记录簿，其余按照单位工程分别建立记录簿。3 .测量记录在任何情况下不得填写与测量无关的事项，不得缺页或补页。记录数据出错时，可用单横线作划掉标记后在其上方重写，不得进行涂改、撕页。八、测量仪器、工具的保养和使用管理1 .测量仪器、工具必须存放专用柜架或专门的存贮间。存放环境符合仪器存放要求。测量仪器、工具由专人保管和保养，建立相关台账，确保仪器正常使用。2 .测量仪器使用人员必须熟悉仪器性能和操作规程，并经培训合格后方可使用。仪器在使用中应配备防雨、防晒设施，严禁日晒雨淋。用完后必须擦拭干净再装箱存放。3 .测量仪器应按规定定期由国家规定的检测部门进行检定，检定证书归档存放，并建立台账备案。新调入的测量仪器和配套器具必须进行校验检定后方可使用。4 .精密光电测距仪、全站仪、电子水准仪、GPS等仪器使用时，必须按操作规程执行。测量仪器出现故障不得自行拆卸，应立即送厂家的专业维修站进行检修。5 .仪器所在测站在任何情况下均不得离人，测量人员短时离开时必须交给其他测量人员看管。仪器箱必须慢拿轻放，并在任何情况下不得作其他用途。九、对测量人员的培训和考核，建立明确的责任制度施工企业和项目部需制订计划对测量人员进行培训，培训内容包括平面、高程控制网的测设，控制网测量数据平差、坐标计算、施工放样及仪器使用等内容，并对培训人员进行考核，考核合格后方可独立进行施工测量工作。项目部应建立施工测量管理制度，明确职责，落实责任，建立有效的测量管控体系。1B420037公路工程项目试验管理试验检测工作是公路水运工程质量安全管理的重要手段，真实、准确、客观、公正的试验检测数据是控制和评判工程质量、保障工程施工安全和运营安全的重要依据和基本前提。工地试验室是工程质量控制和评判工作的重要基础数据来源，是工程建设质量保证体系的重要组成部分。工地试验室必须严格执行国家有关法律、法规、技术标准和交通运输主管部门的有关规范、规程,遵循科学、客观、严谨、公正的原则，独立开展试验检测活动，为工程建设提供真实、准确的试验检测数据和报告。工地试验室应根据工程项目内容和规模进行设置，既要满足工程质量控制需要，又要满足合理布局、安全环保、环境整洁等要求。一、工地试验室人员管理1 .工地试验室应加强试验检测人员考勤管理，确保日常工作有效开展。2 .工地试验室应保持试验检测人员相对稳定，因特殊情况确需变动的，应由母体检测机构报经建设单位同意，并向项目质监机构备案。工工地试验室应将试验检测人员的姓名、岗位、照片等信息予以公开。试验检测人员进行作业时应统一着装并挂牌上岗。4 .工地试验室应重视试验检测人员劳动保护工作。试验检测人员在进行有毒、有腐蚀性、有强噪声等试验操作时，必须按要求佩戴相应的防护用具。5 .工地试验室应制订全员学习培训计划，定期或不定期地组织学习有关政策、质量体系文件、标准规范规程以及试验检测操作技能、职业素养等知识，不断提高试验检测人员综合能力和水平。6 .工地试验室应按照规定及时对试验检测人员进行年度信用评价。二、工地试验室设备管理1 .工地试验室应制订仪器设备管理制度，一般应包括采购、验收、检定/校准、使用维护、故障处理、核实降级与质量处理、仪器设备档案管理等制度。2 .仪器设备经检定/校准或功能检验合格后方可投入使用。工地试验室应编制仪器设备的检定/校准计划，通过检定/校准和功能检验等方式对仪器设备进行量值溯源管理。3 .仪器设备在检定/校准周期内如存在修理、搬运、移动等情况，应重新进行检定/校准。对于性能不稳定、使用频率高和进行现场检测的仪器设备，以及在恶劣环境下使用的仪器设备应进行期间核查。4 .仪器设备应实施标识管理，分为管理状态标识和使用状态标识。管理状态标识包括设备名称、编号、生产厂商、型号、操作人员和保管人员等信息；使用状态标识分为合格准用"停用三种，分别用"绿""黄"红"三色标签进行标识。5 .在使用仪器设备过程中，相关人员应注意人身和设备安全，使用完毕应切断电源、清扫现场，保持仪器设备的清洁。使用仪器设备时应按要求填写使用记录。6 .仪器设备应定期进行维护和保养，并按要求填写维护保养记录。7 .化学试剂（危险品）存放地点应按有关规定设置，并严格管理。8 .办公设备和交通工具应加强日常管理和维护，确保使用状态良好。三、工地试验室环境管理1 .工地试验室应保持室内外环境干净、整洁，日常清扫及检查工作应落实到人。2 .工地试验室产生的废水、废气、废渣应安全排放。试验废水应经沉淀后方能排放，化学废液应进行中和处理后方能排放。试验固体废弃物应集中存放，定期清理到指定位置，不得随意摆放、丢弃。3 .工地试验室的消防设施应有专人管理，并定期对灭火器材进行检查，始终保持有效。四、工地试验室档案管理1 .工地试验室应对相关资料分类建档，便于管理和查询。档案资料应及时填写、整理和归档。2 .人员档案应一人一档，内容包括个人简历、身份证件、毕业证、职称证、资格证、劳动合同、任职文件、培训和考核记录等。3 .设备档案一般应按一台一档建立，对于同类型的多个小型仪器设备可集中建立一套档案，但每个仪器均应进行唯一性编号。设备档案包括设备履历表、出厂合格证、产品说明书、历次检定/校准证书或记录、维修保养记录、使用记录等内容。4 .试验检测台账分为管理和技术台账。管理台账一般包括人员、设备、标准规范等台账；技术台账一般包括原材料进场台账、样品台账、试验/检测台账、不合格材料台账、外委试验台账等。台账应格式统一、简洁适用、信息齐全，台账的填写和统计应及时、规范。5 .试验检测数据报告的格式和要素、记录表和报告的编制应符合公路试验检测数据报告编制导则及释义手册JT/T8282012M求。试验记录一律用蓝、黑色钢笔或签字笔书写，字迹应清晰、工整，试验报告结论表述应规范、准确。6 .工地试验室应根据工程内容配齐试验检测工作所需的标准、规范和规程，并进行控制管理；及时进行查新更新，确保在用标准规范有效。7 .工地试验室应注意收集隐蔽工程、关键部位的工程质量检验图片及影像资料，及时整理归档。8 .工地试验室应按相关要求做好文件的收发、登记和流转工作。五、工地试验样品管理1.工地试验室应制订样品管理制度，对样品的取样、运输、标识、存储、留样及处置等全过程实施严格的控制和管理。2 .样品的取样方法、数量应符合规范、规程要求，满足试验过程需要。如有必要，在取样的同时要留存满足复验需要的样品。取样应具有代表性，并有相应记录。3 .样品应进行唯一性标识，确保在流转过程中不发生混淆且具有可追溯性。样品标识信息应完整、规范。样品在流转过程中应标明流转状态。4 .试验结束后，如无异议，工地试验室应按有关规定对试验样品进行处置，处置过程应符合安全和环保要求。如需留样，样品的留存方法、数量和期限等应符合有关规定，留存样品应有留样记录。六、工地试验外委管理1 .工地试验室应加强外委试验管理，超出母体检测机构授权范围的试验检测项目和参数应进行外委，外委试验应向项目建设单位报备。2 .接受外委试验的检测机构应取得公路水运工程试验检测机构等级证书（含相应参数），通过计量认证（含相应参数）且上年度信用等级为B级及以上。工地试验室应将接受外委试验的检测机构的有关证书复印件存档备查。3 .外委试验取样、送样过程应进行见证。工地试验室应对外委试验结果进行确认。4 .工程建设项目的同一合同段中的施工、监理单位和检测机构不得将外委试验委托给同一家检测机构。七、其他要求1 .工地试验室应加强质量控制和管理，确保工地试验检测活动规范有效，试验检测数据客观准确。严禁编造虚假数据、记录和报告，严禁代签试验检测报告。2 .工地试验室应按有关规范和合同文件规定的频率开展试验检测工作。3 .试验检测操作应严格按照试验检测规程进行。试验检测所需的环境条件应满足有关标准、规范和规程要求。4,工地试验室应加强岗位技术培训，积极参加项目质监机构、建设单位组织的能力验证等活动，持续提高业务技能。5,工地试验室应重视试验检测信息化建设。鼓励质监机构或项目建设单位构建统一的试验检测信息化管理平台，平台建设应考虑运用数据资源共享、遏制数据造假、远程监控等功能。6,母体检测机构应定期对授权工地试验室进行检查指导，确保授权工作规范有效，检查过程应有记录，检查结果应有落实和反馈，在母体试验室和工地试验室分别存档备查。
