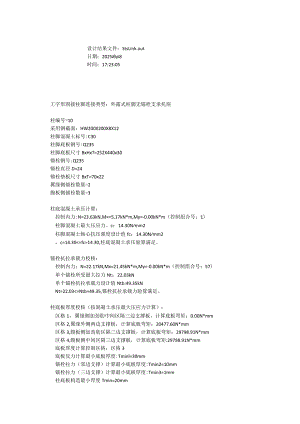

    钢柱柱脚计算书.docx

    设计结果文件:StsLink.out日期:202¾yi8时间:17:23:05工字形固接柱脚连接类型:外露式柱脚无锚栓支承托座柱编号=10采用钢截面:HW200X200X8X12柱脚混凝土标号:C30柱脚底板钢号:Q235柱脚底板尺寸BxHxT=252X440x30锚栓钢号:Q235锚栓直径D=24锚栓垫板尺寸BxT=70x22翼缘侧锚栓数量=2腹板侧锚栓数量=3柱底混凝土承压计算:控制内力:N=23.63kN,M×=5.17kN*m,My=-0.00kN*m(控制组合号:1)柱脚混凝土最大压应力。c:14.30Nmm2柱脚混凝土轴心抗压强度设计值fc:14.30Nmm2。c=14.30<=fc=14.30,柱底混凝土承压验算满足。锚栓抗拉承载力校核:控制内力:N=22.17kN,Mx=21.45kN*m,My=-0.00kN*m(控制组合号:57)单个锚栓所受最大拉力Nt:22.03kN单个锚栓抗拉承载力设计值Ntb:49.35kNNt=22.03<=Ntb=49.35,锚栓抗拉承载力验算满足。柱底板厚度校核(按混凝土承压最大压应力计算):区格1,翼缘侧加劲肋中间区隔三边支撑板,计算底板弯矩:0.00N*mm区格2,翼缘外侧两边支撑板,计算底板弯矩:20477.60N*mm区格3,腹板侧加劲肋区隔三边支撑板,计算底板弯矩:29798.91N*mm区格4,腹板侧中间区隔三边支撑板,计算底板弯矩:29798.91N*mm底板厚度计算控制区格:区格3底板反力计算最小底板厚度:Tminl=30mm锚栓拉力(邻边支撑)计算最小底板厚度:Tmin2=10mm锚栓拉力(三边支撑)计算最小底板厚度:Tmin3=1mm柱底板构造最小厚度Tmin=20mm(最后控制厚度应取以上几者的较大值并规格化后的厚度!)柱脚底板厚度T=30mm底板厚度满足要求。柱脚加劲肋验算结果:翼缘加劲肋:尺寸:250mmX100mmX12.0mm验算剪力:17.16kN设计应力:125.00N/mm计算应力:5.72N/mm加劲肋验算满足。柱底板与柱肢连接焊缝校核:柱与底板的焊缝采用:翼缘和腹板均为角焊缝。连接焊缝尺寸:腹板连接焊缝=8mm翼缘连接焊缝=8mm计算柱底连接焊缝控制组合号:33对应的组合内力值:Mx=22.10kN*mMy=-0.00kN*mN=25.57kNV=11.26kN(合成以后的剪力)焊缝应力计算值=84.06Nmm2焊缝应力设计值=160.00Nmm2柱底连接焊缝满足要求。翼缘加劲肋与柱的焊缝采用:角焊缝。焊脚尺寸:6mm计算用剪力:17.16kN控制焊缝应力:160.00N/mm计算焊缝应力:8.51N/mm焊缝验算满足要求。柱脚抗剪键校核:己设抗剪键尺寸:IlO抗剪键埋入深度(mm):100抗剪键判断对应的内力组合号:14设置抗剪键转角:0°抗剪键设计对应的内力(考虑摩擦):Vx=0.00kN;Vy=3.31kN1 .截面抗剪承载力验算:y向构件抗剪强度设计值:125.00Nmm2计算构件截面的最大剪应力:8.41Nmm2该方向验算满足!X向构件抗剪强度设计值:125.00Nmm2计算构件截面的最大剪应力:0.00Nmm2该方向验算满足!2 .连接抗剪承载力力验算:y向焊缝抗剪强度设计值:160.00Nmm2计算焊缝的最大剪应力:9.25Nmm2该方向验算湎足!X向焊缝抗剪强度设计值:160.00Nmm2计算焊缝的最大剪应力:0.00Nmm2该方向验算满足!3 .底部混凝土承压验算:沿X向混凝土抗压强度设计值:14.30Nmm2计算混凝土的压应力:0.33Nmm2该方向验算满足!沿y向混凝土抗压强度设计值:14.30Nmm2计算混凝土的压应力:0.00Nmm2该方向验算满足!柱脚极限承载力验算结果:连接系数Tlj=Ll柱脚最大轴力和轴向屈服承载力的比值:N/Ny=0.01柱脚绕X轴极限受弯承载力Mu:99.33kN*m柱脚绕X轴考虑轴力影响的塑性受弯承载力Mpc:120.59kN*m柱脚绕y轴极限受弯承载力Mu:29.78kN*m柱脚绕y轴考虑轴力影响的塑性受弯承载力Mpc:57.06kN*m
