建筑用水性纳米反射隔热保温涂层系统方案.doc

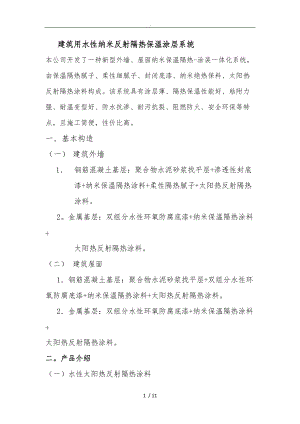

. 建筑用水性纳米反射隔热保温涂层系统本公司开发了一种新型外墙、屋面纳米保温隔热-涂装一体化系统，由保温隔热腻子、柔性细腻子、封闭底漆、纳米绝热保料、太阳热反射隔热涂料构成。该系统具有涂层薄、隔热保温性能好、粘附力强、耐温变型好、防水抗渗、耐污抗裂、阻燃防火、安全环保等特点，且施工简便，性价比高。一基本构造（一） 建筑外墙1 钢筋混凝土基层：聚合物水泥砂浆找平层+渗透性封底漆+纳米保温隔热涂料+柔性隔热腻子+太阳热反射隔热涂料。 2。金属基层：双组分水性环氧防腐底漆+纳米保温隔热涂料+太阳热反射隔热涂料。（二） 建筑屋面 1钢筋混凝土基层：聚合物水泥砂浆找平层+双组分水性环氧防腐底漆+纳米保温隔热涂料+太阳热反射隔热涂料。 2金属基层：双组分水性环氧防腐底漆+纳米保温隔热涂料+太阳热反射隔热涂料。二。产品介绍（一）水性太阳热反射隔热涂料水性太阳热反射隔热涂料，以高性能水性树脂为成膜物、以金红石型钛白粉、纳米Si02气凝胶、空心玻璃微珠、红外粉、冷颜料等为颜填料，在多种功能助剂的配合下精制而成。可制备成红、黄、蓝、绿、棕、灰等多种色彩隔热降温涂料，涂膜具有较高的太阳反射率和热辐射率，可大幅度降低外墙表面温度和室温度，具有显著节能功效。 1特点（1）涂膜具有柔韧性、防水性、耐老化性、耐沾污性。 （2）涂膜兼具反射、阻隔、辐射综合隔热功能，对光热具有高反射率、高阻隔率、高辐射率。 （3）涂膜具有低导热系数、低蓄热系数、高热阻值、高热稳定性等热工性能。100um厚的太阳热反射隔热涂料热阻相当于10mm厚挤塑聚苯板的热阻值。 （4）可以根据需要配制成各种颜色、以增加装饰美观性。 2性能有色太阳热反射隔热外墙涂料的性能（银灰色）检验项目技术指标检验结果在容器中状态无硬块，搅拌后呈均匀状态符合施工性涂刷2道无障碍符合涂膜外观平整光滑、颜色符合要求符合干燥时间（表干）/h2符合对比率0.90符合耐水性（96h）涂膜无异常符合耐碱性（48h）涂膜无异常符合耐洗刷性/次20005000低温稳定性（5次循环）不变质符合涂层耐温变性（5次循环）无异常符合耐沾污性/%3011耐人工老化性600h不起泡、不剥落、无裂纹分化1级、变色2级1000h正常抗拉强度/MPa1.01.3断裂延伸率/%100160反射率/%8081.6半球发射率8088.03 施工方法（1）基层要求平整、坚实、无浮灰等杂物，含水率10%，pH值10。 （2）涂刷2遍渗透型封底漆； （3）涂刷纳米保温隔热涂料，涂层厚度0.5-2mm； （4）.批刮两遍柔性隔热腻子，并打磨平整，扫清浮灰。（5）.刷（滚）2-4道太阳热反射隔热涂料，涂膜厚度达到60-80/m。（6）施工环境温度应在5以上。4贮存与运输（1）.产品贮存于通风干燥的室，贮存温度为5-40。（2）.产品保质期为1年。（3）.产品无毒、不燃，按非危险品运输规则办理运输。（二）。水性纳米保温隔热涂料 水性纳米保温隔热涂料，是一种太空绝热涂料。以高性能水性胶粘剂为基料，以水为溶剂、以纳米Si02气凝胶、硅酸铝纤维、空心微珠、纳米晶须、纳米金属氧化物等为填料，在多种功能助剂的配合下精制而成膏状纳米保温隔热涂料。可采用刷涂、滚涂、抹涂、喷涂等方法施工，涂层具有薄层、绝热、防水、抗裂、防腐、隔音、耐高温、耐候耐久等特性。广泛应用于建筑、市政、化工、石化、电力、交通、轻工、电子、军工等节能领域。1.涂料的特点（1）涂层薄、导热系数低、热阻值大、热稳定性好，保温隔热性能优异；（2）耐高、低温变性好，可在-30-600围长期使用； (3)粘结强度高、抗冲耐压性强；（4）防水抗渗性佳；（5）柔性抗裂性好；（6）绿色环保、安全防火；（7）施工方便、性价比高。2.涂料性能检测项目指标检测结果浆体密度/（kg.m-3）1000965浆体PH值9-11 9干密度/（Kg.m-3）180 175体积收缩率/%15.0 11.2抗拉强度/kpa100 116粘结强度/KPa25 50抗压强度/kPa耐水性（24h）导热系数/W/(m.k)100无异常113无异常平均温度（25±2） 耐温变性/3个周期燃烧性能/级0.06 - A 0.035无变化B13.隔热效果不同温度下不同涂层厚度的隔热降温幅度隔热效率涂层厚度/mm热面温度/200400600背面温度/0.51803505501.01403004102.0701502304.0501001506.0-501008.0-504施工方法外墙混凝土基层1）基层要求平整、坚实、无浮灰等杂物，含水率10%，pH值10。 （2）涂刷2遍渗透型封底漆； （3）涂刷纳米保温隔热涂料，涂层厚度0.5-2mm；（4）施工条件：环境温度5以上，相对湿度85%以下，通风干燥条件下施工。 （5）施工方法：施工前必须将隔热涂料搅拌均匀。可根据施工对象分别采用刷涂、滚涂、抹涂、喷涂方法中的一种或多种方法结合使用。采用喷涂方法时，须使用无气喷涂机。（6）施工步骤：根据设计要达到的隔热效果选择不同施工厚度，采用薄涂、多遍施工方法，第一编施工厚度为0.3um左右，以后每遍施工厚度在0.5-1.0um，待前一遍干燥后方可进行下一遍施工，直至达到需要厚度。（7）喷涂设配与施工工具要与时清洗干净，剩余涂料要盖严密封。钢铁基层（1） 基层处理：被涂表面的铁锈、油污、灰尘等必须清洗理干净或清洗干净，基层必须干燥。涂刷2遍水性环氧防腐底漆。 （2）涂刷纳米保温隔热涂料，涂层厚度0.5-2mm；（3）施工方法与施工步骤同水泥基层。（4）喷涂设配与施工工具要与时清洗干净，剩余涂料要盖严密封。 5参考用量不同施工厚度条件下， 1Kg保温隔热涂料施工面积（m2) 涂层厚度/mm 0.5 1.0 2.0 4.0 6.0 8.0 涂刷面积/ m2 2 1 0.5 0.25 0.17 0.1256.储存与运输（1）涂料储存在通风干燥的室，储存温度5-40，有效期为12个月。（2）该涂料为水性，无毒不燃，储存运输安全。（三）。底涂漆 1。水性渗透性封底漆水性渗透性封底漆，以纳米级细粒子有机-无机复合乳液为成膜物，在水、助剂的配合下制备而成。将其涂刷在墙面上，纳米粒子渗透到毛细孔中，形成透气性薄膜，即可加固基层，又可有效防止墙体盐分和碱性物质的析出，以免损坏涂层。同时，涂膜又有防水性，可防止水分、污迹、化学品深入墙体，延长墙体和涂层的使用寿命。 （2）产品性能水性渗透性封底漆的性能指标检验项目 标准要求 实测值（外墙型）容器中状态 无硬块，搅拌后呈均匀态 符合施工性 刷涂无障碍 符合低温稳定性 不变质 不变质涂膜外观 正常 正常干燥时间（表干/h） 2 0.7耐水性 96h无异常 符合耐碱性 48h无异常 符合附着力（级） 1 1透水性（ml）0.5 0.4抗泛碱性 48h无异常符合抗盐析性 96h无异常 符合 注：执行JG/T210-2007建筑外墙用底漆（3） 施工方法1）基层要求平整、坚实、无浮灰等杂物，含水率10%，pH值10。2）涂刷2遍渗透型封底漆，湿碰湿。 2水性环氧防腐底漆（1）产品简介水性环氧防腐底漆以环氧树脂乳液与水性固化剂为成膜物，添加纳米防腐材料，在多种功能助剂的配合下制备而成。在混凝土、金属基面上涂刷时，底漆具有极佳的渗透力、抗碱性和封闭性能，有效防止基层水分和碱性析出，避免涂膜脱落。（2）产品性能 水性渗透性封底漆的性能指标 检验项目 标准要求 实测值（外墙1型）容器中状态 无硬块，搅拌后呈均匀态 符合施工性 刷涂无障碍 符合低温稳定性 不变质 不变质涂膜外观 正常 正常干燥时间（表干/h） 2 40min耐水性 96h无异常 符合耐碱性 48h无异常 符合附着力（级） 1 1透水性（ml）0.3 0.3抗泛碱性 72h无异常 符合抗盐析性 144h无异常 符合 注：执行JG/T210-2007建筑外墙用底漆 (3) 施工方法1) 基层处理：被涂表面的铁锈、油污、灰尘等必须清洗理干净或清洗干净，基层必须干燥。2)涂刷2遍水性环氧防腐底漆。(四) 柔性保温隔热腻子柔性保温隔热腻子是由白水泥、瓷空心微珠、矿物填料、助剂等组成的粉状腻子。施工时加适量水搅拌成腻子膏批刮于纳米保温隔热涂层上面，起保温隔热和找平作用。保温隔热腻子的性能检验项目技术要求检测结果堆积密度/（Kg.m-3）280 270干密度/（Kg.m-3） 300 295导热系数/W.(m.K)-1 0.070 0.065蓄热系数/W.(m2.K)-1 1.5 1.81线性收缩率/% 0.3 0.15压剪粘结强度 原强度/MPa 耐水强度 0.05 0.063抗拉强度/MPa 0.10 1.30抗压强度/MPa 0.20 0.31软化指数 0.6 0.8燃烧性能 A2 符合防射性 指数不大于1.0 符合 施工方法 按腻子粉：水=1：1-1.5的比例搅拌成膏状，批刮于墙面，薄层多遍批刮，厚度为2-3mm，干燥后打磨平整。三 不同地区应用区别根据我国的气候特点，从南到北可划分成夏热冬暖地区、夏热冬冷地区、寒冷地区、严寒地区。不同地区对纳米保温隔热-涂装一体化系统结构的应用也有区别。见表1。表1 不同地区对纳米保温隔热系统结构的应用区别地区保温隔热腻子/mm封底漆/遍纳米绝热涂料/mm反射隔热涂料/遍夏热冬暖 3 2 - 2夏热冬冷 3-5 2 0.3-0.5 2寒冷 5 2 1 2严寒 5 2 1.5 2（2）参考用量表2 纳米保温隔热-涂装一体化系统各层用量保温隔热腻子/3-5mm封底漆/2遍纳米绝热涂料/0.5-1mm反射隔热涂料/2遍 1.2-1.7 Kg/m20.1-0.15Kg/m20.3-0.5kg/m20.2-0.3Kg/m211 / 11
