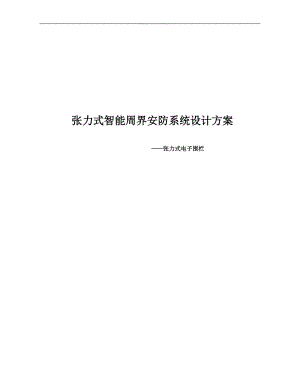

    张力围栏张力围栏报警系统设计方案.doc

    . . 张力式智能周界安防系统设计方案张力式电子围栏目 录一、力式电子安全围栏简述:3二、力式周界防电子围栏报警系统的实现原理:3三、力式周界防电子围栏报警系统的组成:4四、力式电子围栏的主要特点6五、力式周界防实体报警围栏与市场一些常见报警设备的比较7七、力围栏安装效果图参考8八、力围栏系统成本组成:9十、系统主要技术参数:10十一、力围栏附件11十二、售后服务11一、 力式电子安全围栏简述:力式电子围栏周界报警系统(以下简称力式电子围栏)是防止非法逾越的障碍物和感应、传输(报警)拉压、剪断障碍物信息的机电装置集合体,是安全、可靠和经济而且数字智能化的周界防入侵报警系统。力式电子安全围栏周界报警系统由报警控制器(主机)和电子围栏两部分组成。主机探测入侵者,并能发出报警信号;电子围栏附件包括:拉力探测器、控制杆、承力杆、中间柱、合金线、线夹、警示牌(选购)、固定件等。由于其采用全新的探测方式和特殊的信号处理方法,确保环境的变化不会引起力报警阈值(力报警门限值)的变化,彻底改变了以往周界报警探测器环境适应性差、易误报的缺点。力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等恶劣的环境下始终忠于职守,全天候稳定可靠地工作。力式电子围栏既可适用于普通住宅小区、别墅住宅区的周界安全防,也可适用于企事业单位、工厂、仓库、变电站、水厂、电厂、学校,司法系统的看守所、监狱,以与机场、军事基地、政府机构、重点文物保护单位等场所。凡需要具有周界安全防和周界防入侵报警的所有场所均可使用力式电子围栏。尤其适用于既有周界安全防需求,又希望周界安全防设施与周围环境、景观、绿化和谐协调的场合。二、 力式周界防电子围栏报警系统的实现原理:(1)力式周界防电子围栏报警系统设有应力检测装置与防破坏报警装置,(2)围栏正常工作状态下,供电系统处于常闭状态,只有警情发生时才接通报警电源,该电源使用低压电源,是一个节能又保证人身安全的系统。(3) 产品采用的是开关(上端)和断线(下端)报警信号,属于物理机械性能原理,故不受外界因素与碰撞产生误报警。只有有意破坏和入侵时才会产生报警信号,故漏报率为零。(4)拉力探测器具有防拆卸功能。且产品设有隐蔽维修点,在围栏遭破坏后可以方便、快捷的进行维修和维护。(5) 报警信号传到控制中心,输入到报警主机或DVR系统,实现和视频与其他系统的联动。三、 力式周界防电子围栏报警系统的组成:周界防电子围栏报警系统的组成包括:前端的周界实体报警围栏;后端的报警管理中心1) 前端的周界实体报警围栏力式电子围栏由机电部件、电子部件和机械部件组成。机电部件有拉力探测器和防区模块。拉力探测器是根据电子围栏的力特征,对拉压、剪断电子围栏的行为感应并产生报警信号的装置。防区模块是根据电子围栏的力特征,感应拉压、剪断电子围栏所引起的电子围栏的状态变化,并把该状态变化转换成电信号的部件。防区模块和报警主机配套使用可显示报警信号。电子部件有报警主机以与直流电源(电源控制器)。报警主机是采集和处理来自一个和多个防区模块的输出信号,以确定是否产生报警信号并提供报警信号远程传输总线接口和防区地址的装置。机械部件包括控制杆、承力杆、中间柱、合金线、线夹、警示牌(选购)、固定件等,在控制杆之间有规则地安装和固定多条合金线,每条合金线与相连接的一端连接一个拉力探测器或防区模块,与承力杆相连接即可构成力式电子围栏。可以是2道、3道、4道合金线的力式电子围栏,也可以是多道合金线的力式电子围栏。中间柱与控制杆和承力杆间、中间柱与中间柱间的间距不大于4m,合金线间的间距不大于200mm,一个防区的最大防距离不大于40m。2) 后端的报警管理中心:可根据实际的要求设置和多个安防系统实现联动。基本的处理流程如下: (1) 实体防围栏受到入侵后,探测、并报警;(2) 收到报警信息以后,系统将自动联动摄像机拍摄监控、并做出灯光联动和警笛报警;(3) 管理中心的电子地图将显示综合的图像报警信息和位置等地理信息;(4) 联动报警发射装置,以拨打和短信方式等组合。3、综合管理平台:是一个集成了多个安防子系统的综合安防平台,提供不同子系统与设备的接口和协议,实现不同子系统之间的无缝连接。以下图为:综合管理平台示意图:(1) 将DVR硬盘录像机作为终端设备。平时使用图像监控,但是当有警情发生以后,周界围栏迅速将报警信号通过信号线传到报警发生装置上,由报警发生装置将信号转换成电脑信号触发DVR主机。DVR主机启动录像,并将高速快球(或者定位云台)迅速的旋转到发生警情的地点。第一时间的做下纪录。同时DVR主机反向发出控制信号,驱动报警发生装置来实现声光的报警。(2) 依据综合管理平台的电子地图定位功能。在项目现场的平面图上能详细的定位出每个周界围栏的围。当发生警情以后,将在电子地图上明显的标注出发生警情的详细地点,同时会自动联通并控制对应的摄像机旋转到发生警情的地点。系统将用视频纪录下整个过程,并驱动声光报警器发出灯光和鸣叫,提醒管理人员去现场察看情况。同时系统会自动产生一个事件纪录,这个事件纪录可以作为警情的书面报表,并且这个事件纪录必须值班室管理人员手动确认,不然警号一直鸣叫,直到确认事件为止。(3) 管理平台这种方式都采用了加密技术, 系统对每一个传输码都会使用密码技术. 这样就不可能使用窃取的代码再来突防此系统。以下图为报警系统设备联动示意图:四、 力式电子围栏的主要特点力式周界防电子围栏采用纯机械式的系统构架特性,加上先进的表面工艺保证,配合优秀的电子监控手段,使得力式周界防实体报警围栏既可当作实体围栏起到阻挡作用,又能像技术围栏一样起到报警作用。由此可以做到以下特点: 1) 探测概率(PD)接近100%-因为有断线报警和应力报警双重检测。2) 漏报(VD)接近0%-因为作为整体围墙具有2米以上的高度,使得任何试图进入的人都必须借助外部工具强行进入和攀爬动作,这样就能确保系统对探测的准确性。3) 错报率(FAR)接近0%-因为一个纯机械的系统构架,在设计的时候就决定了它的系统强度和设计寿命,不会因为设备的初期老化而导致的任何产品本身的错报问题。4) 误报率(NAR)接近0%-对每组周界围栏系统都可以单独的调节受力感应的大小,加之机械结构本身具有不受外部环境干扰的特点,完全将误报控制在最低围。 5) 安全性:由于力式周界防实体报警围栏是纯机械的系统结构,不含高压或高压脉冲电压,因此系统安全,不会对非恶意的接触产生损害。6) 寿命长:正常使用超过十年。7) 适应性:可适应各种复杂地形环境,不留防死角。五、 力式周界防实体报警围栏与市场一些常见报警设备的比较10 / 10六、 力围栏安装效果图参考七、 系统主要技术参数:拉力探测器1) 检知方式:拉力检知2) 开关动作距离:最高灵敏度2mm3) 拉力磅数:2.5Kg±0.5Kg4) 最大受力:4Kg以5) 动作方式:磁感应式6) 接点容量:30V AC/DC,0.2A7) 温度围:-20-658) 动作距离:20M,每2-4M需做一支点9) 承受拉力:平时2.53.0公斤10) 尺寸(mm):宽105*高26*厚4411) 重量:0.12Kg控制杆和承力杆为复合材料,其技术特性: 具有优良的力学和物理特性:复合材料密度是1.6 1.9克/立方厘米,约为钢材的1/4 1/5。比强度为100168 兆帕,高于钢材、铸铁、塑料等其它材料; 耐化学腐蚀性强,可耐酸(除强氧化性酸)、碱、盐、各类油脂、污水、海水等,其使用寿命可以是钢材的几倍或十几倍 绝缘,击穿强度20kV/mm,体积电阻率1千万M·cm(测试方法:ASTM D257);耐腐蚀,不生锈;-40120不变形;使用寿命长八、 力围栏附件1.控制杆和承力杆(型号JS-038/JS-030/JS-051)材料:不饱和聚酯树脂、乙烯基树脂等的复合材料特性:绝缘,击穿强度20kV/mm,体积电阻率1千万M·cm(测试方法:ASTMD257);耐腐蚀,不生锈;-40120不变形;强度高,使用寿命长2.中间柱(型号JS-011)尺寸:9.5成份:同控制杆和承力杆特性:同控制杆和承力杆3.中间绝缘子(JS-011-1HP/LM/HM)4.线夹(型号JS-003)5.挂钩(JS040-2)6.警示牌(型号JS-008)选用防晒、抗腐蚀材料图形与文字结合尺寸:200×100×1.5mm7.力线(RT-012)8.固定件(定制)九、 售后服务系统免费保修壹年,工程完毕后壹年无偿提供维修配件(人为损坏与不可抗拒的自然因素除外),壹年后负责终生有偿提供给维修配件与维护。市区接到报修后,24小时解决问题。
