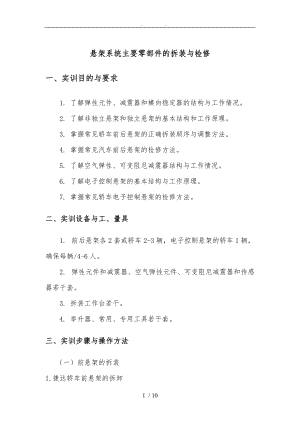

. . 悬架系统主要零部件的拆装与检修一、实训目的与要求1. 了解弹性元件、减震器和横向稳定器的结构与工作情况。2. 了解非独立悬架和独立悬架的基本结构和工作原理。3. 掌握常见轿车前后悬架的正确拆装顺序与调整方法。4. 掌握常见汽车前后悬架的检修方法。5. 了解空气弹性、可变阻尼减震器结构与工作情况。6. 了解电子控制悬架的基本结构与工作原理。7. 掌握常见轿车电子控制悬架的检修方法。二、实训设备与工、量具1. 前后悬架各2套或轿车2-3辆，电子控制悬架的轿车1辆，确保每辆/4-6人。2. 弹性元件和减震器、空气弹性元件、可变阻尼减震器和传感器若干套。3. 拆装工作台若干。4. 举升器、常用、专用工具若干套。三、实训步骤与操作方法 （一）前悬架的拆装1.捷达轿车前悬架的拆卸（1）车轮与转向节的拆卸1）松开轮胎螺栓2）拆下车轮3）拆卸前制动器4）分开转向节与前减震器5）拆下转向节（2）转向节的分解1）从轮觳上拆下轴承圈2）从转向节上拆下轴承（3）前减震器的拆卸与分解（4）梯形臂的拆卸与分解1）拆卸梯形臂2）取出梯形臂前后衬套（5）万向节轴的拆卸与分解1）从车上拆下万向节2）万向节轴的分解：拆下外等速万向节护罩、拆下外等速万向节、拆下等速万向节、压出万向节轴的震动缓冲器。3)外等速万向节的分解：外等速万向节拆前的标记与钢球的拆卸、拆卸外等速万向节保持架与球觳、分开外等速万向节保持架与球觳。4）等速万向节的分解：拆卸等速万向节钢球、拆卸等速万向节求觳。2.捷达轿车前悬架的安装安装是与拆卸相反的顺序进行，但是必须注意以下事项：副车架、横向稳定杆与梯形臂的安装：梯形臂前衬套的组装、梯形臂后衬套的组装、副车架、梯形臂与下球铰的安装、横向稳定杆的安装。转向节与轮觳的组装：转向节轴承的安装。转向节与前减震器的安装：转向节与前减震器的组装、转向节与梯形臂的安装、前减震器的安装万向节的组装：外等速万向节的组装。等速万向节的组装：安装球觳、安装钢球与保护架、保持架的安装。万向节轴的组装：外等速万向节与万向节周的组装、震动缓冲器的安装、等速万向节与万向节轴的组装、等速万向节的防护罩的安装。万向节轴的安装：万向节轴与主减速器驱动凸缘的安装、万向节与轮觳的安装、轮觳轴承间隙的检查。车轮的安装：制动钳与制动盘的安装、车轮的安装。3.前轮定位角的测量与调整（1）前轮转角的测量（2）前轮定位角的测量与调整1）检查条件2）前束的测量与调整3）车轮外倾角的测量与调整4）主销外倾角和后倾角的调整（二）前悬架零件的检修1.万向节轴的检查1）等速万向节的检查2）万向节轴的检查2.前减震器的检查1）前减震器的检查2）前减震器悬架轴承主橡胶挡块的检查3）前减震器螺旋弹簧的检查3.前轮觳与转向节的检查1）轮觳轴承的检查2）前轮觳与转向节的检查4.副车架、横向架稳定杆和梯形臂的检查1）副车架、横向稳定杆和梯形臂的检查2）梯形臂下球铰的检查5车轮的检查1）轮觳跳动的检查2）车轮平衡的检查3）轮胎磨损的测量4）轮胎的定期换位（三）、前悬架的故障与排除方法1.前悬架有噪声2.万向节传动轴有噪声3.前轮自动跑偏4.前轮摆动（四）后悬架的拆装1.捷达轿车后悬架的拆卸（1）车轮的拆卸：松开轮胎轮辋的螺栓、拆卸润滑脂盖、拆卸后制动鼓、拆卸短轴、拆卸短轴上圈锥滚子轴承圈、拆卸制动鼓上轴承外圈与油封。（2）后减震器用后桥体的拆卸：拆卸后制动油管与手制动拉线、拆卸后减震器上的安装螺母、拆卸后桥体、压出后桥体上橡胶支撑、分解后减震器。2.捷达轿车后悬架的安装安装是与拆卸相反的顺序进行的，但是需要注意一下事项：（1）后桥体的组装与安装：安装后桥体橡胶支承、安装支架与后桥体、安装后桥体。（2）后减震器的组装与安装1）安装后减震器2）连接后桥体与后减震器（3）短轴与轴承的安装1)安装制动鼓外圈锥滚子轴承的外圈2）安装制动鼓圈锥滚子轴承的外圈3）安装制动鼓的油封4）安装短轴5）安装制动鼓、6）调整轴承轮觳预紧力7）安装锁止环宇开口销8）安装润滑脂盖（4）捷达轿车后轮定位角的检查1）检查后车轮外倾角2）检查后轮前束（五）后悬架的零件的检修1.后车轮与短轴的检查1）后车轮轮胎磨损的检查2）检查短轴的垂直度3）轴承与油封的检查2后桥体的检查1）检查后桥体的变形2）检查后桥体橡胶支承3.后减震器的检查1）后减震器螺旋弹簧的检查2）减震器的检查（六）后悬架的故障与排除方法1.后轮摆动2.后悬架噪声10 / 10
