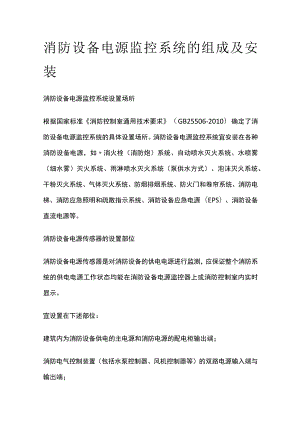

消防设备电源监控系统的组成及安装消防设备电源监控系统设置场所根据国家标准消防控制室通用技术要求（GB25506-2010）确定了消防设备电源监控系统的具体设置场所。消防设备电源监控系统宜安装在各种消防设备电源，如消火栓（消防炮）系统、自动喷水灭火系统、水喷雾（细水雾）灭火系统、雨淋喷水灭火系统（泵供水方式）、泡沫灭火系统、干粉灭火系统、气体灭火系统、防烟排烟系统、防火门和卷帘系统、消防电梯、消防应急照明和疏散指示系统、消防设备应急电源（EPS）、消防设备直流电源等。消防设备电源传感器的设置部位消防设备电源传感器是对消防设备的供电电源进行监测，应保证整个消防系统的供电电源工作状态均能在消防设备电源监控器上或消防控制室内实时显示。宜设置在下述部位：建筑内为消防设备供电的主电源和消防电源的配电柜输出端；消防电气控制装置（包括水泵控制器、风机控制器等）的双路电源输入端与输出端；设置在各防火分区内的消防设备电源装置（给各消防设备供电的直流电源）的输出端;为消防设备供电配电箱的输出端；消防设备应急电源的输入端与输出端;应急照明配电箱的输出端；集中电源型消防应急灯具专用应急电源的输入端与输出端；多路主电源供电的设备应监控其各主供电回路输入端；设置在消防控制室以外的独立供电的下述消防设备的工作状态如在火灾报警控制器或消防联动控制器上没有显示，应在其电源的输出端设置电压传感器或电流传感器：电气火灾监控设备；可燃气体控制器；防火卷帘控制器；气体灭火控制器；线型光纤感温火灾探测器；空气采样式感烟火灾探测报警器；传输设备；火灾显示盘等其他消防设备。消防设备电源监控系统组成消防设备电源监控系统作为消防联动控制系统的必要子系统，一般设置在消防控制中心，由电源状态监控主机、监控传感器（包括电压传感器、电流传感器、电压/电流传感器等全部或部分组成）及系统总线组成。整个监控系统功能全面，安全可靠，探测准确，性价比高，系统内部采用RS485网络通信，对外提供Modbus-RTU通信协议，以满足其他标准系统连接。消防设备电源监控系统功能该系统实现了在消防控制室内有效的实时监测并显示各个消防用电设备供电电源和备用电源工作状态的各项技术要求，适用于新建、扩建和改建的工业与民用建筑。作为一种预报警系统，其优点是可以提前对消防设备电源故障进行报警。该系统主要监测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相等故障和异常、相关参数不在设定值要求范围内时能发出报警信号，并在系统中指示报警具体部位,且记录并保存警报信息。避免火灾发生时消防设备不能正常使用而导致不能有效地控制火灾的蔓延，使火灾发生时消防设备能高效快速地投入工作。消防设备电源监控系统的安装在消防控制室内，消防设备电源状态监控器发出的报警信息和故障信息应与火灾报警信息有明显区别，同时它对消防控制室内的报警控制器、图形显示器装置及其他消防设备的供电电源也要进行监控，故主机要独立运行，不可由其他主机代替。但可与其他主机同装在一个柜体中。Q）消防设备电源状态监控器的安装消防设备电源状态监控器的安装设置可以参照火灾自动报警系统设计规范(GB50116)对火灾报警控制器的有关规定，安装要牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。引入监控器的电缆或导线,端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于20CM的余量；导线应绑扎成束；引入线穿线后，在进行管处应封堵；电缆芯线和所配导线的端部，均应表明编号，并与图纸一致，字迹清晰不易退色；控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。监控器的接地，应牢固，并有明显标志。(2)消防设备电源传感器的安装消防设备电源传感器宜独立安装在传感器箱内，放置在配电箱附近，并预留与配电箱接线端子。当不具备单独安装条件时，传感器亦可安装在配电箱内，但不能对供电主回路产生影响。应尽量保持一定距离，并有明显标志消防设备电源监控传感器的安装。消防设备电源监控系统的施工调试消防设备电源监控系统安装完毕之后，将系统通电后，按照消防设备电源监控系统(GB28184-2011)分别对传感器和监控设备逐个进行单机通电功能检查，应按现行国家标准的有关要求对监控设备进行监控报警功能、控制输出功能、故障报警功能、自检功能、电源功能检查。其主电源和备用电源，其容量应分别符合现行有关国家标准和使用说明书的要求。在备用电源连续充放电3次后,主电源和备电源应能自动切换。功能正常后，监控系统可进行正常调试，待监控系统在连续运行12h无故障后，填写系统调试表。调试完成后应有详细监控点的报警值参数设置记录，相应监控点的地址及对应安装位置信息记录。
