办公生活区板房临建工程施工组织设计.docx

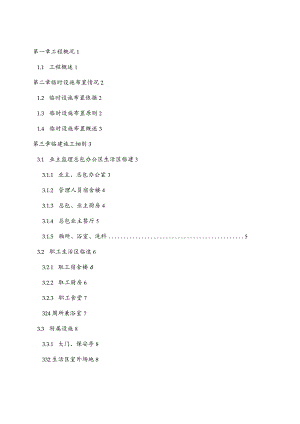

第一章工程概况11.1 工程概述1第二章临时设施布置情况21.2 临时设施布置依据21.3 临时设施布置原则21.4 临时设施布置概述3第三章临建施工细则33.1 业主监理总包办公区生活区临建33.1.1 业主、总包办公室33.1.2 管理人员宿舍楼43.1.3 总包、业主厨房43.1.4 总包业主餐厅53.1.5 厢所、浴室、洗科53.2 职工生活区临速63.2.1 取工宿舍楼63.2.2 取工厨房63.2.3 职工食堂7324周所兼浴室73.3 附属设施83.3.1 大门、保安亭8332生活区室外场地83.3.3排水沟83.3.4 生活区洗漱池93.3.5 围墙10第四章临时用电及用水11第五章消防系统措施12第六章平安文明施工措施14第七章附图15第一章工程概况1.1工程概述涟水新城工程共设置总包管理人员办公室1栋、总包管理人员生活楼1栋、总包管理人员食堂一栋、业主/监理办公室一栋、业主食堂一栋；职工生活区设置宿舍5栋另外预留2栋、食堂一栋及其他附属设施。具体详平面布置图办公生活区位置示意图办公生活区建筑概况见下表：办公生活区建立概况一览表序号工程数量规格备注1总包办公楼1栋4I<*16K*6P标准板房/1K=I82Omm2总包管理人员宿舍1栋4I<*20K*6P标准板房lK=1820mm3总包卫浴间1栋11.8m*6m*3P砖砌，按实4总包管理人员食堂1栋4K*8K*6P标准板房/1K=I82Omm5业主/监理办公楼1个4I<*10K*6P标准板房lK=1820mm6业主/监理食堂1栋4K*8K*6P标准板房1K=1820mm7职工宿舍5栋4K*16K*6P标准板房/1K=I82Omm8职工食堂1栋14.5m*8m*3P砖砌，按实9商店宿舍1栋3.5m*8m*3P砖砌，按实10商店1栋8m*6m*3P砖砌，按实11锅炉房/柴火间1栋8m*6m*3P砖砌，按实12岗亭2栋成品岗亭成品岗亭13化粪池2个1.7m*3m*1.5m砖砌，按实14男厕1栋10.26m*6m*3P砖砌，按实15女浴/男浴1栋1278m*6m*3P砖砌，按实16围挡约500m2.3m标准板房夹板围挡17停车位20个标准硬化地面个数按实调整18排水沟约400米250标准做法详施工图注：以上信息为初步规划信息，现场实施过程中根据实际情况进展调整。第二章临时设施布置情况2.1临时设施布置依据1现场界限、水源、电源位置；排污、排水位置、围道路情况以及现场勘察结果;2总体施工部署和主要施工案；3平安文明施工及环境保护要求；4龙信建立集团AI标化要求；5绿色节能建筑要求；6业主的其他要求。2.2临时设施布置原则1在满足施工需要的前提下、尽量紧凑合理，不用施工用地；2保证场施工道路畅通；3满足便生产，有利于生活，平安防火，环境保护和劳动保护的要求;4生产性设施和生活性设施分开布置o管理人员办公生活区板房宿舍按1人/小间考虑，标准办公室4人/间，并设有配套食堂、厕所、浴室、车棚、停车位、保安亭等；办公区及生活区所有房间均设置空调，并由专人进展管理，派人定时进展卫生清扫，做到干净、整洁、无异味、排水通畅，营造一个整洁、卫生的生活环境。全部活动板房均采用燃烧性能等级为A级的芯材构件，材料进场后复检合格后可使用。办公生活区配置室外消防箱，两个相邻消防箱间距不大于50米。消防干管直径不小于100毫米。消防箱处围设明显标志，配备水龙带、枪头，围3米不准存放物品，并按要求放置灭火器。生活区宿舍照明使用220V平安电压，并设置专用充电插座。第三章临建施工细则3.1 业主、监理、总包办公生活区临建3.1.1 总包、业主办公室办公室采用双层活动板房搭设，平面布置详见附图。办公室做法部位做法1.基础1 .素士回填夯实；2 .MU10碍M7.5水泥砂浆砌筑300宽X30Omm高根底。1.紊土夯实；2.首层室地坪2 .浇筑100厚层Cl5素混凝土垫层；3 .表层地面方专。3.二层室地坪1 .标准板房承重木板；2 .地板革面层O4.首层及二层天花600*600骨板吊顶天花会议室景示意图3.1.2 管理人员宿舍楼管理人员宿舍楼采用双层活动板房搭设，房一隔二设置。宿舍楼做法部位做法1.基础1 .素士回填夯实；2 .MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2.首层室地坪1 .素士夯实；2 .浇筑100厚C15素混凝土垫层；3.二层室地坪1 .标准板房承重木板；2 .地板革面层O4.首层及二层天花600*600骨板吊顶天花3.1.3 总包、业主厨房总包、业主厨房设置在标准板房，厨房墙需包100厚石专，具体做法见下表部位做法1.础1 .素士夯实；2 .MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2.室地坪1 .素士夯实；2 .铺100厚C15素混凝土垫层；3 .铺300*300mm防潸地砖。3.墙装修1 .室四采用MUlO水泥砖M7.5水泥砂浆砌筑100宽墙体。2 .抹灰为水泥砂浆1:3；3 .贴白色瓷砖1800高，其余墙面2道腻子刮白。4.灶台1.成品煤气炉灶。3.1.4 总包/业主餐厅总包、业主餐厅设置在标准板房，具体做法见下表L根底1 .素士夯实；2 .MU10砖M7.5水泥砂浆砌筑300宽X300mm高根底。2.室地坪1 .素士夯实；2 .浇筑100厚层C15素混凝土垫层；3 .表层地面砖。3.天花600*600膏板吊顶天花3.1.5 厢所、浴室、洗衣房管理人员厕所和浴室均采用空心砖砌筑，业主办公室厕所置于办公室。表3.5厕所浴室做法部位做法1.基础1 .素士夯实；2 .MU10砖M7.5水泥砂浆砌筑300宽×300mm高根底。2.室地坪L素士夯实;2 .铺100厚C15素混凝土垫层；3 .铺300*300mm防滑地砖。3.墙装修1 .底部砌三皮灰砂砖，上砌筑20Omm厚空心砖；2 .抹灰为水泥砂浆1:3;3 .贴白色髡豉1800高,其余墙面2道腻子刮白。4.外墙装修1 .底部砌三皮灰砂砖，上砌筑20Omm厚空心砖；2 .抹灰为20mm厚1：3水泥砂浆；3 .刷白色外墙漆。5.隔断标准隔板6.蹲位成品蹲位器3.2 职工生活区临建3.2.1 取工宿舍楼职工宿舍楼采用双层活动板房搭设，具体做法如下。宿舍楼做法部位做法1.础1 .素士回填夯实；2 .MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2.首层室地坪1 .素士夯实；2 .浇筑100厚C15索混凝土垫层；3.二层室地坪1.标准板房承重木板；4.首层及二层天花600*600膏板吊顶天花3.2.2 取工厨房职工食堂厨房采砖混构造，配冰柜，蒸箱、炉灶、排风扇等设施。职工厨房做法部位做法1.基础1.素士夯实;2.2.MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2.室地坪1 .索士夯实；2 .铺100厚C15素混凝土垫层；3 .铺300*300mm防滑地砖。3.墙装修1 .底部砌三皮灰砂砖，上砌筑200mm厚空心砖；2 .抹灰为水泥砂浆1:3;3 .贴白色瓷砖1800高，其余墙面2道腻子刮白。4.外墙装修1 .底部砌三皮灰砂砖，上砌筑200mm厚空心砖；2 .抹灰为20mm厚1：3水泥砂浆；3 .刷白两色外墙漆。5.灶台L成品煤气炉灶。6.屋面L管理人员食堂厨房为标准板房屋面。2.职工厨房采用彩钢板屋面。7.水沟250X300mm,沟边留20X20mm阴角，上盖混凝土预制盖板323取工食堂职工食堂采用钢屋架+彩钢板搭设完成;324厢所兼浴室职工厕所和浴室均采用空心砖砌筑，具体做法如下。厕所浴室做法1.基础L素士夯实；2.MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2.室地坪L素士夯实；2 .铺100厚Cl5素混凝土垫层；3 .铺300*30Omm防滑地砖。3.墙装修L底部砌三皮灰砂砖，上砌筑200mm厚空心砖；1.基础L素士夯实；2.MU10砖M7.5水泥砂浆砌筑300宽X30Omm高根底。2 .抹灰为水泥砂浆1:3；3 .淋浴间贴白色瓷砖1800高，其余墙面2道腻,子刮白、卫生间墙批白。4.外墙装修L底部砌三皮灰砂砖，上砌筑20Omm厚空心砖；2 .抹灰为20mm厚1:3水泥砂浆；3 .刷白色外墙漆。5.隔断砖砌隔断6.蹲位砖砌连通便槽，蹲位面贴300X300防滑地砖，槽贴白瓷砖3.3 附属设施331大门、保安亭办公区大门为8m电动推拉门，工人生活区大门为6m宽双开门，大门及门柱做法参照龙信VL2017C-01,岗亭采用活动式板房。332生活区室外场地生活区室外场地做法部位做法1.地坪L素士夯实；2 .地面采用15Omm厚C20混凝土硬化，外表压光分隔缝6mX6m；3 .四向排水沟找坡。333排水沟施工办公生活区主排水沟宽度为250mm,排水沟采用成品塑脂盖板，盖板尺寸500X350×40334生活区洗漱池洗漱池做法大样3.3.5围墙围墙底部采用水泥砖砌筑500高，外侧均采用1:3水泥砂浆粉刷，上部采用1.8m高成品围挡，围挡沿主要道路段贴公益广告，围挡做法见以下列图。第四章临时用电及用水一、变配电所、用电线路布置、配电装置、用电设备位置及线路走向1、变配电所情况生活区西侧科达办公楼有1处临时电源，施工现场有东北角有1处电源。2、用电线路布置本工程采用树干式线路布置，采用185m铜芯电缆线沿围墙环圈布置。2.1 用电线路布置、配电装置、用电设备位置及线路走向2.1.1 生活区前期采用科达办公楼的临时电源，生活区完成后采用施工现场东北角电源。3、线路布置要求3.1 电缆进入生活区后采用埋地敷设。3.2 电缆从地下0.2m引出到地上2m围必须加防护套3.3 埋地电缆设深度不小于0.7m,上下各铺5cm厚砂层，然后覆盖砖等硬质保护层，并做好警示标志。埋地电缆的接头应设置在地面上的接线盒。二、临时用水：1、排水设施生活区、办公区及现场排水系统共同布置,雨污水井底部用C15碎找平，厚度IOcmo雨污水井均用MUIO砖砌筑240墙，井直径700,单面粉刷。通沉淀池总管采用DN300塑料波纹管，其他分管采用DN160,坡度不小于3%。开挖时选用60型挖机进展开挖，格按标高进展控制。生活区设置化粪池池，化粪池下均用C15混凝土浇筑，厚度100。墙壁采用200厚MUlO砖砌筑，双面粉刷，顶板采用C20混凝土浇筑，厚度150厚，配Cl0200双层双向钢筋，化粪池每仓上部板均留置直径为700清理口，上砌检查井。排出污水经净化沉淀后排入DN300污水总管中并排出生活区。雨水考虑明沟排水，明沟上盖混凝土预制盖板2、给水设施所有给水主管道均为直径为80的PPR热熔管镀锌钢管，直管为直径为32及20的PPR热熔管。第五章消防系统措施为加强工程部消防平安工作，确保消防平安工作的顺利进展，杜绝消防平安事故的发生，明确消防管理目标，根据工程工程部现场及生活区实际情况及有关消防管理标准和消防条例，制订以下案：一、消防管理目标认真贯彻”预防为主，防消结合”的针；消除隐患，控制火灾，确保平安不发生任火灾事故二、消防措施制订消防管理制度，实行消防责任制，并落实到人。对生活区的人员进展消防平安教育。工程部利用各种形式经常开展消防平安专题宣传教育，提高职工消防平安意识。酒店区域每一层设置消防箱一个，采用增压泵泵送。1消防管理制度生活区及现场应悬挂醒目的灭火器材，全部采用干粉灭火器。生活区及现场必须设置专职平安人员进展巡回检查。生活区及现场必须设置消防器材，且灭火器材完整有效，火灾未发生时任人禁动用各种消防器材。生活区及现场配电房设置专用防火砂等灭火器材。职工生活区，除食堂外，任人不准私自动用明火，必须动用明火的应事先报告工程部批准后，可实施。任人禁携带易燃易爆物品进入生活区。职工发现火灾隐患应及时报工程部平安负责人。2生活区职工宿舍消防管理制度职工宿舍禁携带，存放易燃易爆物品，一经发现将肃处理。职工宿舍禁动用明火，禁卧床吸烟。职工宿舍禁私自乱拉、乱接电线，禁使用电炉、电褥等大功率电器用具，防止电线过负荷发热引起火灾。职工宿舍必须保持清洁，定期、定人搞好卫生，消除不平安隐患。职工宿舍禁其他外单位人员留宿，一经发现，肃处理。3生活区职工食堂消防管理制度食堂必须设专人管理，并负责防火工作。食堂用火必须提高防火意识，用火时必须设专人看护，禁无人看火现象。食堂使用后的煤渣，必须用水浇灭后，倒到指定地点。食堂附近必须设置灭火器材，无火灾禁任人挪动。食堂工作人员禁酒后工作，非食堂的工作人员禁随意进出食堂。食堂工作人员下班前，必须检查食堂及大灶确无火灾隐患后，可锁门下班。4仓库消防管理制度仓库围未经可，禁动用明火。禁堆放物品。仓库禁吸烟及使用电加热器具。仓库照明灯具应符合防火平安要求，禁乱拉乱接电线。互相作用或灭火法相抵触的物资不得混放。仓库工作人员下班时应进展防火平安检查，切断电源，关窗锁门，确认无隐患后，可离开。按规定配置相应种类和数量的灭火器材，挂放在醒目地，定期检查保养，保持完好有效。5生活区及现场配（变）电间防火平安规定配（变）电间围禁堆物，保持道路畅通。禁吸烟，挂有醒目的禁烟标志。非工作人员不得入。按规定配置相应种类和数量的灭火器材，挂放在醒目地，定期检查保养，保持完好有效。三、消防领导小组组长：程岗副组长：邢飞成员：松豪、邓济林、洪成、杰圣、海浪；以上小组成员负责对工程部消防平安工作的监视、实施及处理一切应急情况，如一旦发生火灾，能立即带着现场任一个施工人员进展灭火，并指导现场如灭火，如情节重的立即拨打火警119,上报消防部门，报出火灾发生地点，火势情况，被燃烧物品及围区域环境情况等工作。第六章平安文明施工措施6.1、 平安施工保证措施施工前，技术人员要根据设计图认真复核，格按照临设施工案或板房生产商提供的设计图进展施工。施工人员需进展平安教育，考核不通过这禁进场施工；特殊工种持证上岗，禁无证操作；(4)进场施工必须携带平安帽，各类设备有序码放；(5)电开工具使用前进展格检查，损坏、漏电等工具禁使用；(6)高空作业人员必须佩戴好平安带，特殊工种需佩戴好劳保用品。6.2、 平安文明施工保证措施格遵守省现行的有关文明施工、平安生产的规定和业主平安管理方法的有关要求。临舍施工现场场容管理格按市有关文件办理，并采取以下保证措施。按临舍场地平面布置图实施管理，所有临时设施均按平面图布置，使现场处于有序状态。临舍食堂按卫生标准设置并配备用具。现场临时厕所设置沉淀池净化后经地下管道入就近的城市下水管道。住地设置垃圾箱，每日专人清运。临时设施均按标准硬化地面，生活污水经设于场地过滤沉淀池处理后，排入城市下水道。场道路平整畅通，排水出口好。第七章平安文明施工措施1：生活区总平面布置图2:污水平面布置图3:雨水平面布置图4:临水平面布置图5:临电平面布置图6:附属设施平面布置图
