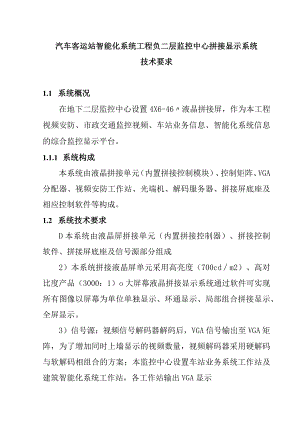

汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求.docx

汽车客运站智能化系统工程负二层监控中心拼接显示系统技术要求1.1 系统概况在地下二层监控中心设置4X6-46液晶拼接屏，作为本工程视频安防、市政交通监控视频、车站业务信息、智能化系统信息的综合监控显示平台。1.1.1 系统构成本系统由液晶拼接单元（内置拼接控制模块）、控制矩阵、VGA分配器、视频安防工作站、光端机、解码服务器、拼接屏底座及相应控制软件等构成。1.2 系统技术要求D本系统由液晶屏拼接单元（内置拼接控制器）、拼接控制软件、拼接屏底座及信号源部分组成2）本系统拼接液晶屏单元采用高亮度（700cdm2）、高对比度产品（3000：1）o大屏幕液晶拼接显示系统通过软件可实现所有图像以屏幕为单位单独显示、环通显示、局部组合拼接显示、全屏显示。3）信号源：视频信号解码器解码后，VGA信号输出至VGA矩阵，为了增加同时上墙显示的视频数量，视频解码器采用硬解码与软解码相组合的方案；本监控中心设置车站业务系统工作站及建筑智能化系统工作站，各工作站输出VGA显示接口至VGA矩阵。各VGA显示信号经VGA矩阵切换后上墙显JO1.3设备技术参数要求序号项目技术参数要求1拼接缝隙<6.7mm2拼接组合方式任意行X任意列3屏幕类型DIDTFT-LCD4屏幕比例16：95分辨率1366X7686使用寿命>50000小时7单屏功率<340W8单屏尺寸1025.7X579.89输入接口VGA/DVI/VEDIO10亮度700(cdm2)11控制器液晶屏内置拼接控制器12安装方式壁挂1.4主要设备材料表序号设备名称单位数量备注146LCD单元（内置拼接控制器）台242控制计算机台13控制软件套14VGA矩阵(32X24)台15拼接系统机柜套16操作台套117线缆、管槽批1
