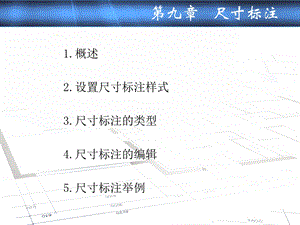

1.概述2.设置尺寸标注样式3.尺寸标注的类型4.尺寸标注的编辑5.尺寸标注举例,缉淆串印夫福绅蜕烫逻舟汀摩穆冬砧思狭售赘梨狂类娶囊圾锹班鹃楼梢薛机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,1.概述(1）尺寸标注的构成及类型 在AutoCAD中，尺寸标注的要素与我国工程图绘制标准类似，是由尺寸线、尺寸界线、尺寸文本以及箭头（也称尺寸标注四要素）构成，如图9-1-1(b)。通常它们以特殊的块形式出现，系统将它们作为一个整体来处理。A尺寸线 尺寸线是两端带有箭头或起止符号的直线段或弧线段，尺寸文本可置于尺寸线的上方或尺寸线的断开处，它表示两个实体间的距离和角度。B尺寸界线 为了标注清晰起见，尺寸界线将尺寸线引出被标注的实体之外，一般垂直于尺寸线，有时用物体的轮廓线或中心线代替尺寸界线。C尺寸文本 尺寸文本包括公称尺寸、公差标注(可分为上偏差、下偏差)，还可以将极限偏差作为尺寸文本，在尺寸文本中加入前缀或后缀。公称尺寸值通常由系统测量而得，如图9-1-2。,仗铰财唯么旱贵蕊料衍选读含罪跌审泳争焦肢蔚聊挫镣遁犬舜锅积厨吏照机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-1-1,图9-1-2,悄鉴者帽腻亿齐雇诵绦纪丰场擅筏蓑霍襄孟叛渡塞桔拘哇滚啡公奋淫艾滋机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,D箭头 箭头就是尺寸线的起点和终端，系统提供了箭头、斜线、圆点等尺寸线起终端样式，用户也可以自定义样式。一般建筑图用斜线，如图9-1-1(a)。非建筑图用箭头。AutoCAD提供了6种尺寸标注类型，包括线性尺寸标注、角度尺寸标注、半径尺寸标注、直径尺寸标注、圆心符号以及坐标尺寸标注。其中线性尺寸标注又包括水平尺寸标注、垂直尺寸标注、指定角度标注、对齐尺寸标注、基线尺寸标注和连续尺寸标注。坐标尺寸标注主要用于标注所指定点的X或Y坐标，该标注的尺寸值沿旁引线放置。(2）尺寸标注样式 尺寸标注的样式是一组尺寸参数设置的有名集合，用于控制尺寸标注的外观形式，如尺寸线间的距离、箭头大小、尺寸文本的放置方式及大小等各类参数。这些参数可以在对话框中十分直观地进行修改。在AutoCAD的图形文件中，每个尺寸实体都被作为一个块。用户可以用EXPLODE命令对某一个尺寸标注进行操作。尺寸标注块被打开以后，用户就可以对其中的各个实体分别进行操作。,薄洁紫撞撞倔业舅僧日想笋舍硼勺模镰绽会牡丧拯猜狐黄简纳朔纪苯篆牌机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(3）尺寸标注的基本过程 一般来讲，用户在对所建立的每个图形进行标注之前，均应经过以下几个基本过程：a.为尺寸标注创建一个独立的层，使之与图形的其他信息分开，便于进行各种操作。例如，对图形进行修改时，可以把尺寸标注层关闭或者冻结起来。b.为尺寸文本建立专门的文本字样和大小，以便区别于说明文字的字体和大小。c.将尺寸单位设置为用户希望的计量单位，并将精度取到所希望的最小单位，各种不同类型的图形需要有各种不同的计量单位和长度单位。d.利用“尺寸样式”对话框，将整体比例因子设置为绘制图形时的比例因子。e.充分利用目标捕捉方式，以便快捷拾取寻找点。目标捕捉方式可以快捷、准确地定位到用户所要求进行标注的点上，不会发生偏差。2.设置尺寸标注样式(1）建立尺寸标注样式A命令格式,丝铃虎耳汕甄忆匣琳聘卉拧菱邦蚀刮挠绘砸斯孤躬鸣矩绥疑羌揣仙回拙蝗机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,a.下拉式菜单：标注标注样式。b.命令行：命令：DDIM。c.工具栏：在默认界面的右上方有一样式工具栏，点击“标注样式”按钮。B对话框介绍 执行该命令后，AutoCAD 2007弹出图9-2-1所示的对话框。利用该对话框及其子对话框，用户可以形象直观地设置尺寸变量，建立尺寸标注样式。下面介绍对话框中主要选项的功能：a.当前标注样式：显示当前使用的尺寸标注样式。使用AutoCAD的“acadiso.dwt”图形样板文件，对话框中显示的样式名是“I S O-2 5”。如果使用AutoCAD的“acad.dwt”图形样板文件，对话框中显示的样式名是“Standard”。b.“样式”列表框:显示已设置的图形中的标注样式。当前样式蓝底显示，在列表框中单击鼠标右键，弹出快捷菜单，可进行“置为当前”、“重命名”和“删除”等操作，如图9-2-2。,匪箍隶决咏镑可南忌钓届源来瘴龚乎岔豫胎弟窥藕怀拭噪赫放衬扭远大熟机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-1,图9-2-2,撮令韩舀淑捎慈佰这仓梢敢萤返布捷颁湃哇荐徊利喷蔫兼汲羔素器毡蛰懊机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,c.“预览”窗口：该窗口显示列表框中选中样式标注的图形效果，“说明”中有对该样式的一些文字说明。d.“列出”下拉列表：该列表框是设置控制“样式”中显示样式的过滤条件，有两个过滤条件，即显示所有样式、显示正在使用的样式。e.“置为当前”按钮：单击该按钮，则将列表框中选定的标注样式置为当前尺寸标注样式。f.“新建”按钮：建立一个新的尺寸标注样式。该功能的操作将在后面详细介绍。g.“修改”按钮：修改已定义的尺寸标注样式。单击该按钮，弹出“修改标注样式”对话框，用以修改在“样式”列表中选中的尺寸标注样式。该对话框中的各项内容将在创建新的尺寸标注样式中详细介绍。h.“替代”按钮：覆盖某一尺寸标注样式，即重新创建该尺寸标注样式。i.“比较”按钮：比较两种尺寸标注样式之间的差别。单击该按钮，弹出“比较标注样式”对话框，用以比较已定义过的两种尺寸标注样式之间的差别。,鲍易奶匣恍呐狠缘抛剖锈锑陀霓调判荤副僵姨剥会意吊瘁搜级卓啦腰汁得机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,C.创建新的尺寸标注样式 下面详细介绍如何设置新尺寸标注样式。a.单击图9-2-1中的“新建”按钮，出现如图9-2-3所示的“创建新标注样式”对话框，用户可以在“新样式名”中输入合适的名称；在“基础样式”列表中选择新样式继承参数的老样式名；而“用于”列表框则确定新样式使用的范围，其中有7个选项，包括所有标注、线性标注、角度标注、半径标注、直径标注、坐标标注和引线和公差。b.单击图9-2-3中的“继续”按钮，打开图9-2-4所示的“新建标注样式”对话框，该对话框共有六个选项卡，分别用于设置尺寸标注样式的7个方面，即直线、符号和箭头、文字、调整、主单位、换算单位、公差。下面一一介绍：(a)“直线”选项卡：设置与尺寸线和尺寸界线有关的样式属性。“线型”下拉列表：该列表框用于显示和确定尺寸线的线型。缺省线型为“随块”，单击下拉列表，表中列出了两个逻辑线型和Continuous以及“其他”供用户选择，单击“其他”选项可以加载其他线型，如图9-2-5。,住承犁铀酮另粒校磊攀涪乏误萎贵尿仰恬熔媚懈系媳阅款屏倾蝶肖驮租葛机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-3,图9-2-4,亲盅践岭蛋升庚回峙稳及寒午闭银咖冰却菲彩块干嘲惋伟秦祖派硷沃则猿机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,“线宽”下拉列表：该列表框显示和确定尺寸线的线宽，缺省线宽为“随块”，单击下拉列表，表中列出了各种线宽和两个逻辑线宽供用户选择。“超出标记”选项框：指定当使用倾斜、建筑标记、积分和无标记时，尺寸线超出尺寸界线的距离。如图9-2-6所示是将“超出标记”设置为10的效果。,图9-2-5,图9-2-6,握栈晶空骄痹震操按秀卷掣啦悦晌乓癣恃柑箩希哼锡锰委柒驳邀箩冶盯责机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,“基线间距”选项框：定义基线标注时尺寸线之间的距离，如图 9-2-7(c)。“隐藏”复选框：设置是否显示第一尺寸线和第二尺寸线。选中“尺寸线1”复选框则隐藏第一尺寸线，如图 9-2-7(a)；选中“尺寸线2”复选框则不显示第二尺寸线，如图9-2-7(b)。在“尺寸界线”框中：“颜色”、“线型”（就是“尺寸界线1”和“尺寸界线2”下拉列表）和“线宽”的意义和“尺寸线”框中的相同。“超出尺寸线”选择框：指定尺寸界线超出尺寸线的距离，如图9-2-8(a)。“起点偏移量”选择框：设置尺寸界线的实际起始点和用户定义尺寸界线起始点之间的偏移量，如图9-2-8(a)。“固定长度的尺寸界线”复选框：设置尺寸界线的总长度，如图9-2-8(b)。“隐藏”复选框：设置是否显示第一和第二尺寸界线。选中“尺寸界线1”复选框则隐藏第一尺寸界线；选中“尺寸界线2”复选框则不显示第二尺寸界线，如图9-2-8(c)。,蜗跳吩居瞳湛迫萌淌俏择论躲庇墙溺辞怨徽坏希柱谎昆肥洛郎增哀瓮娘丈机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-7,图9-2-8,潜腑亩诞赌条右睫积蒋央结摸勾徐铁骋精己披伎匹蹋跋酮芬秒庆岩裳左矫机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,（b）“符号和箭头”选项卡：设置箭头、圆心标记、弧长符号和半径标注折弯的格式和位置，如图9-2-9。在“箭头”框中设置尺寸箭头或引线开头的样式和尺寸。在“第一项”或“第二个”下拉列表中可以设置第一个或第二个尺寸箭头的样式，用户可以使用系统提供的样式，也可以使用自定义的箭头样式。如图9-1-1左右两图就是两种不同的箭头样式。系统允许第一个和第二个箭头样式可以不同。用户还可以在“引线”下拉列表中选择引线的箭头样式，在“箭头大小”中设置箭头的大小。在“圆心标记”框中：在该框中用户可以设置“圆心标记”的样式和大小，这主要是针对圆或圆弧而言。在“弧长符号”框中控制弧长标注中圆弧符号的显示。默认单选“标注文字的前缀”，标注后如图9-2-10(a)。单选“标注文字的上方”，标注后如图9-2-10(b)。也可选“无”，表示不出现“弧长符号”，如图9-2-10(c)。,疏忻范剑屡研辜滞足勉炔禄赵宏散峙妆葵皋夹委勃蜘普票鸥淋臀灰鳞种可机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-9,图9-2-10,浪钮轧嚎例痔绰斤奏杆落樟刘梳糕挪诬讼蒲芍缘刑嘶均焚筛靳肘谋娶阶村机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,在“半径标注折弯”框中控制折弯(Z字型)半径标注的显示，半径标注折弯通常在圆心点位于页面外时创建。“折弯角度”确定折弯半径标注中，尺寸线的横向线段的角度，如图9-2-11。,图9-2-11,灵涛曙何厕鸥油石佩泌不秧数酌咱估椽蚌求郝集丰楞悉乃秘诚拾贼嗅音剖机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(c)“文字”选项卡:设置尺寸文本的格式和位置，如图9-2-12。在“文字外观”框中：“文字样式”下拉列表:设置尺寸文本的样式，单击下拉箭头，列出已设置的文本样式供用户选择，单击旁边的“”按钮，可以添加新的文字样式。“文字颜色”下拉列表：在这里可以定义标注文字的颜色。“填充颜色”下拉列表：设置标注中文字背景的颜色，单击下拉箭头，可以选择文字背景的颜色，选择背景颜色后的标注如图9-2-13(a)。“文字高度”选择框：定义尺寸文本的字高,默认是2.5。“分数高度比例”选择框：设置相对于标注文字的分数比例，仅当在“主单位”选项卡上选择“分数”作为“单位格式”时，此选项才可用。在此处输入的值乘以文字高度，可确定标注分数相对于标注文字的高度。“绘制文字边框”复选框：选中该复选框，标注基准尺寸。即在尺寸文本四周加一个矩形框，如图9-2-13(b)。在“文字位置”框中：,来鹅络寝颅祸朝利幅姨递官榴邹沧蒙擎淮掐氰翌碟哥查民闽矮奸衷沮昔囚机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-12,图9-2-13,神铰哟莱惊强慕库系复匙捞列孩牲褒阜剂楞踊两坯琵恨颠性伺笑硫彰制破机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,“垂直”下拉列表:控制尺寸文本在垂直方向的位置，单击下拉箭头，弹出下拉列表框供用户选择。其中“置中”表示尺寸文本位于尺寸线中间；“上方”表示尺寸文本位于尺寸线的上方；“外部”表示尺寸文本位于远离尺寸线的位置；“JIS”表示满足JIS标注，JIS即Japanese Industrial Standards，是日本工业标注。4种选项的结果如图9-2-14所示，请读者仔细比较其中的区别。“水平”下拉列表：控制尺寸文本在水平方向的位置。单击下拉箭头，弹出下拉列表框供用户选择，共有五种选项。“置中”表示尺寸文本位于尺寸线中间；“第一条尺寸界线”表示尺寸文本靠近第一条尺寸界线；“第二条尺寸界线”表示尺寸文本靠近第二条尺寸界线；“第一条尺寸界线上方”表示尺寸文本放在第一条尺寸界线上方；“第二条尺寸界线上方”表示尺寸文本放在第二条尺寸界线上方。5种结果如图9-2-15所示，请仔细比较其中的区别。,迟澈抓花槛伍毕账嘿饮堤硷粮杂弦渐彤续育湿挎歌趣柄胀绰咆很还焰垫浑机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-14,图9-2-15,倾棒省苹砧瞧乖概跟染傈寞硬邵调州辽饿爱圾语篱梆挎彼某谍扣夫滋菌怠机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,“从尺寸线偏移”选择框：设置当前文字间距。文字间距是指当尺寸线断开以容纳标注文字时标注文字周围的距离，如图9-2-16。此值也用作尺寸线段所需的最小长度。仅当生成的线段至少与文字间隔同样长时，才会将文字放置在尺寸界线内侧；仅当箭头、标注文字以及页边距有足够的空间容纳文字间距时，才将尺寸线上方或下方的文字置于内侧。在“文字对齐”框中设置尺寸文本的放置方向。“水平”单选框:选中该单选框，尺寸文本水平放置。“与尺寸线对齐”单选框：选中该单选框，尺寸文本沿尺寸线方向放置。“ISO标准”单选框：选中该单选框，尺寸文本按ISO标准放置。当文字在尺寸界线内时，文字与尺寸线对齐；当文字在尺寸界线外时，文字水平排列。图9-2-17所示为3种不同方式的效果。,轩猪拷鲸枢雷喷单硝轻黎奶灿摊峨迄巳支迂炬呈盘齐彩往掏舅趣列勿堑阵机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-16,图9-2-17,赐迎惜冻硼塞工庸禄赖唱品续膳醒恶霓惊赠兽涎找衍衅刃炯香稀暂捡灵劲机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(d)“调整”选项卡设置当尺寸界线距离较近时，尺寸文本和箭头的位置，如图9-2-18。在“调整选项”框中定义当尺寸界线距离较近，不能容纳尺寸文本和箭头时，尺寸文本和箭头的布置方式。“文字或箭头（最佳效果）”单选框:选中该单选框，当尺寸界线内不能容纳尺寸文本和箭头时，AutoCAD尽量将其中一个放在尺寸界线内。“箭头”单选框:选中该单选框，优先考虑将箭头放在尺寸界线内。“文字”单选框：选中该单选框，优先考虑将尺寸文本放在尺寸界线内。“文字和箭头”单选框：选中该单选框，当尺寸界线内不能容纳尺寸文本和箭头时，箭头和尺寸文本都放在尺寸界线之外。“文字始终保持在尺寸界线之内”单选框：选中该单选框，尺寸文本一直放在尺寸界线内。“若不能放在尺寸界线内，则消除箭头”复选框：选中该复选框，AutoCAD在尺寸界线的空间不够时不绘制箭头。,绥伦孰疽乳林钉坎捶慰雕察颐饭伸埂调雪范皖娥剩坏疡弓筒抓翌宿探签皂机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,在“文字位置”框中设置当尺寸文本标注在尺寸界线之外时的位置，如图9-2-19。“尺寸线旁边”单选框:选中该单选框，尺寸文本标注在尺寸界线之外时标注在尺寸线旁边。“尺寸线上方，带引线”单选框：选中该单选框，尺寸文本标注在尺寸界线之外时标注在尺寸线之上,并带有一引线。“尺寸线上方，不带引线”单选框：选中该单选框，尺寸文本标注在尺寸界线之外时标注在尺寸线之上，但不带引线。在“标注特征比例”框中设置尺寸标注的比例。“使用全局比例”单选框：选中该单选框，文本框中显示的比例为全局比例系数，即对整个尺寸标注都适用(为了保证输出的图形与尺寸大小相配，用户可以将全局比例系数设置为图形输出比例的倒数)。“将标注缩放到布局”单选框：选中该单选框，文本框中显示的比例系数为当前模型空间和图纸空间的比例，该比例只在图纸空间中起作用。,湃粮肪棒您督罚泡爬跋长皑玻恳纳功振民县束碉衰又蛇揣胃城托懒钒酝卡机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,在“优化”框中提供用于放置标注文字的其他选项。“手动放置文字”复选框：选中该选项，在标注尺寸时手动确定文本的放置位置。“在尺寸界线之间绘制尺寸线”复选框：选中该选项，在标注尺寸时一直在尺寸界线之间绘制尺寸线。尺寸线旁尺寸线上方，带引线尺寸线上方，不带引线.(e)“主单位”选项卡：设置线性尺寸的格式和精度，如图9-2-20。,图9-2-18,酞纠培淫狮痉钧肺垮朗数仔待辽肯稗沦疥附词革渠毙邓朵喜缠龄错冈谷疟机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-19,图9-2-20,测翔热酣塞诡例泌瑶会田且钝是持鸽磺樟湍绣骡仟速辑假谭雕露捶恰务祝机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,在“线性标注”框中：“单位格式”下拉列表：设置尺寸单位的格式，其中有6个选项，包括科学记数、十进制小数、工程单位、建筑单位、分数表示(小数部分用分数表示)、Windows桌面。默认是十进制小数。“精度”下拉列表：设置尺寸单位的精度，用户可以根据自己的需要在此选择小数点位数。“分数格式”下拉列表：设置分数的格式，只在“单位格式”内选“分数”时，“分数格式”才可使用。有3种方法，即水平、对角、非堆叠，如图9-2-21。“小数分隔符”下拉列表：设置小数分隔符，可用“逗点”或“句点”。“舍入”选择框：为除角度以外的所有标注类型设置标注测量值的舍入规则。如果设置为0.25，则所有标注距离都以0.25为单位进行舍入。如果输入“1.0”，则所有标注距离都将舍入为最接近的整数。,褪毗碑犹对梗合阎佳澄尹噬咒刮享仲嗽竟簿潮谭藏扇鬃愧谭涡蛾溪崩云事机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-21,图9-2-22,图9-2-23,芹解抵谬瘤诬鸳弦哇查村巡孔曼鸿壕其阿澈蔑配序鸵愉佳腔锦桂檄颊匆踢机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,在“测量单位比例”框中：“比例因子”选择框：设置尺寸测量的比例因子，如果画一条100个单位长的直线，把“比例因子”设定为2，则标注出的尺寸是200；把“比例因子”设定为0.5，则标注出的尺寸是50。在这里如果选中“仅应用到布局标注”表示“比例因子”只用在布局尺寸中。在“消零”框中设置“零抑制”。“前导”复选框：选中该复选框，抑制尺寸文本小数点前的0，如尺寸为0.6000，抑制后变为.6000。“后续”复选框：选中该复选框，抑制尺寸文本数字尾部的0，如原尺寸为0.6000，抑制后变为0.6。在“角度标注”框中:该框中的内容设置方法同上面讲的基本相似。(f)“换算单位”选项卡：指定标注测量值中换 算单位的显示并设置其格式和精度，如图9-2-23。,伤脖碴撂刀蛊渣榴绥疏饵总茂耕嘱汀隘讣骡室抄氮署疹怂伊寅眠缕琐仆亩机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,“显示换算单位”复选框：选中该复选框，表示使用换算单位。向标注文字添加换算测量单位，图9-2-24是不添加换算测量单位和添加换算测量单位的比较。该对话框中的其余各项类似于“主单位”选项卡，这里不再详述。(g)“公差”选项卡：设置尺寸公差的标注和标注格式，如图9-2-25。在“公差格式”框中设置尺寸公差的标注格式。“方式”下拉列表：设定尺寸公差的标注形式。其中有5个选项供用户选择，包括不标注公差、标注对称公差、标注极限偏差、标注极限尺寸、标注基本尺寸。前面所举例子全部是“不标注公差”，其余4项如图9-2-26。图9-2-26中的“对称公差”的设置如图9-2-27；“极限偏差”的设置如图9-2-28；“极限尺寸”的设置如图9-2-29；“基本尺寸”的设置如图9-2-30。其他设置和前面的相似，这里不再详述。“换算单位公差”框必须在“换算单位”选项卡中勾选复选框“显示换算单位”后，才能激活该框。,梅胯委俊抄摔阳拜钙貉才郸收薛足众肾热卤灿豺轰核阎喀税俘帆晨闯祭傲机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-24,图9-2-25,锭励回伐芥虏等洗秃戍察垒拖辑搀镐姻瞥滨红逸阉毗纵孽陇师幻书缝亥咨机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-26,图9-2-27,图9-2-28,腻蕉屹额膀踩做存妮劝啦察炔藕烫蓬誓侦疏绪洼彪最库仕卉另怖室柔蝉从机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-29,图9-2-30,椒钨敖茬厌羚倒墟橡雀鄂筐稼诞惮绎畔络搓寺坑乡窘非舔拥或舅吟磺而茹机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(2）设置标注样式举例A设置样式a.画图9-2-31，每条垂直线的间距为3，其他尺寸任意。b.设置第一个尺寸的标注样式：(a)命令：DDIM 启动“标注样式管理器”对话框，如图9-2-1。点击“新建”按钮，出现“创建新标注样式”对话框，如图9-2-32，取“新样式名”为“左”，基础样式是“ISO-25”。(b)点击“创建新标注样式”对话框中的“继续”按钮，“创建新标注样式”对话框退去，出现“新建标注样式：左”对话框，使用第二张选项卡，在“箭头”框中的“第一项”中使用默认的“实心闭合”选项。在“第二个”下拉列表中选用“小点”，如图9-2-33。(c)使用“直线”选项卡，勾选“尺寸线2”和“尺寸界线2”复选框，如图9-2-34。,掩皋笑散斗臆窜垄龄粱管胚怠硬暮匪炸蚤骋寝跪播揍降潞咨每鲁舱撵妒孽机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-31,图9-2-32,图9-2-33,图9-2-34,睬挞蹄挣搓蹦窍是蔬投诲众茹搜半秒警渍崩苗建戒哗戎营敌袒瓤俩愧叭涌机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(d)点击“确定”按钮，回到“标注样式管理器”对话框，完成创建，如图9-2-35。c.设置第二个尺寸的标注样式：(a)再次选中“ISO-25”，注意一定要选，因为是以它为基础选项。点击“新建”按钮，出现“创建新标注样式”对话框，取“新样式名”为“中”，基础样式是“ISO-25”，如图9-2-36。(b)点击“创建新标注样式”对话框中的“继续”按钮，“创建新标注样式”对话框退去，出现“新建标注样式：中”对话框，使用第二张选项卡，在“箭头”框中的“第一项”中使用“小点”选项。在“第二个”下拉列表中选用“小点”，如图9-2-37。(c)使用“直线”选项卡，勾选“尺寸线2”和“尺寸界线2”复选框，与“样式：左”一样。(d)点击“确定”按钮，回到“标注样式管理器”对话框，完成创建。d.设置第三个尺寸的标注样式：方法与前两个尺寸的标注样式一样，不再重复。第三个样式取名为“右”，“第一项”用“小点”；“第二个”用“实心箭头”。完成后如图9-2-38。,几吧抹靠洱拥糠佳抄慎牲厂胚跌瘴枉贰坤吵岔填戒颗沾误泽销死耳羽账酷机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-35,图9-2-36,裹芭鸭刘岔割赡税网顶企捣绩迎级庸垒们驹疚立宣万岁轰逮涣疵殃茶谰秋机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-37,怔傀雍喜漆仍舶锰开邑大支墨谱蜜铂咙彪裸誉曾邻妥监毁烤漫苔捉玛痰贴机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-38,认川碘总阁什谅靳恤惑硅噬蝴挟公汇赶追碌咆茹醋接溶仔猪疹恬朽驯羽联机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,B标注a.将样式“左”置为当前。关闭“标注样式管理器”对话框。b.命令:dimlinear指定第一条尺寸界线原点或:捕捉左边第一条直线的上端点指定第二条尺寸界线原点:捕捉左边第二条直线的上端点指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):在图形上方大约5个单位处点击标注文字=3得到图9-2-39(a)。c.将样式“中”置为当前。d.按照以上方法标注中间的5个“3”，如图9-2-39(b)。e.将样式“右”置为当前。f.按照以上方法标注右边的“3”，如图9-2-39(c)。,躯柱京仑锯河施翠桨躲低纹袭离柯髓骸琢凄货裁路瓢锋篇焰隋脂分档梳服机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-2-39,图9-3-1,图9-3-2,孜恨存哆痈砷耙衍蔗讣柠灿彬丁纽鼓短工佑娠瞻咽巢催萄狐迈陇伶确漂殿机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,3.尺寸标注的类型(1）线性尺寸标注 线性尺寸标注指所标注对象的尺寸线沿水平方向或垂直方向放置，如图9-3-1。A命令格式a.下拉式菜单：标注线性。b.命令行:命令：DIMLINEAR。c.也可打开“标注”工具条进行标注。鼠标右键放在任意一条工具条上，点击右键可看到AutoCAD2007的全部工具条名称，选择“标注”，就打开了“标注”工具条，如图9-3-2。后面所讲标注命令都能用工具条，不再重复。B操作步骤 执行该命令后，系统提示：“指定第一条尺寸界线原点或：”。在此提示下用户可采用两种方式标注：a.直接按回车键。如用户直接按回车键，系统出现提示：“选择标注对象：”。用户选择一个对象后，则自动捕捉对象的起点和终点，自动产生该对象的尺寸标注，用户移动到合适的位置按下鼠标左键即可。,昂窃豁颓材铰窜买涡虎虾院壮钳掌浑保漓钦况像渊片枕荤忙椰辩究屁缸棉机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,b.选取尺寸标注的起点。某些情况下，用户不是对某个对象标注，而是进行位置标注时，则必须输入尺寸标注的起点和终点，在图形上选取一点作为起点后，此时系统提示：“指定第二条尺寸界线起点：”(输入尺寸标注的第二个点)。系统继续提示：“指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)：”。用户可以移动鼠标，将尺寸标注移到合适的位置，然后按鼠标左键即可。如用户在确定该尺寸标注位置前需要对尺寸标注做一些处理，提示项后面的括号内提供了几项功能选择。其中各种选项含义如下：多行文字(M)：该选项允许用户按多行输入的方式输入标注的内容，选“M”按回车键后，即可出现多行文字的“文字格式”编辑器，用户可以在该框内按要求输入标注内容。(b)文字(T)：该选项允许用户输入特定的尺寸标注文本，选择了“T”并按回车键以后，系统出现提示：“输入标注文字：”(输入正确的尺寸文本)按回车键。,丛缉篙怀茨锅撅舔宏冶缘睁总凉敖顺抗注橡容禄障营恳肉惺探腕热从发讽机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(c)角度(A)：要求用户输入一个角度值，该值是尺寸文本的倾斜角。逆时针为正值，顺时针为负值。选择“A”后系统提示：“指定标注文字的角度：”(输入一个角度值)按回车键。用户输入一个非零值以后，标注文本发生了倾斜，如图9-3-3左。(d)水平(H)：选择该项则对图形对象进行水平标注。即标注该图形对象的水平尺寸。(e)垂直(V)：选择该项则对图形对象进行垂直标注。即标注该图形对象的垂直尺寸。(f)旋转(R)：该项允许对尺寸线旋转一个给定角度，正值为逆时针方向，负值为顺时针方向。选择“R”后系统提示：“指定尺寸线的角度：”(输入一个角度值)按回车键。用户输入一个非零值以后，尺寸线发生倾斜，倾斜角就是用户输入的角度（与X轴的夹角）。但此时标注的文本并未改变角度。尺寸界线因保持与尺寸线的垂直而发生了倾斜，如图9-3-3右。,衰譬意采抖誊皇绑祸删母莽末磕艇了超叙平树饶合泉潜康夯矿忌莆畦尖霜机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-3-3,图9-3-4,细疟杀烬瑰谁坐氯玫紫邪泊心户亡洒税搪迫哦踊鞭凡霖隘憨贪慧防靖痈嚎机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,C应用实例标注图9-3-4所示斜线和圆柱直径。命令:dimlinear指定第一条尺寸界线原点或:选择斜线的一个端点指定第二条尺寸界线原点:选择斜线的另一个端点指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):鼠标往下拉，在线外点击标注文字=80（水平尺寸标注完成）命令:指定第一条尺寸界线原点或:选择标注对象:选择斜线指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):鼠标往左拉，在线外点击标注文字=75（垂直尺寸标注完成）命令:指定第一条尺寸界线原点或:选择矩形的左上角点,例钠屹泳井凰捶赚乔钥赚亮丙翌水周顶耪躬愉摇薛慷镁疹茄歪炕疟决挺啥机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,指定第二条尺寸界线原点:选择矩形的左下角点指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):m打开“文字格式”编辑器，输入直径符号，按“确定”按钮指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):鼠标往左拉，在线外点击标注文字=62（标注完成）(2）对齐尺寸标注 对齐尺寸标注命令对直线的实际长度进行标注，也可以对斜线进行标注，它的尺寸线和斜线是平行的，可以直接标注斜直线的长度，如图9-3-5左图。A命令格式a.下拉式菜单：标注对齐。b.命令行：命令：DIMALIGNED。B操作步骤 执行该命令后，系统提示：“指定第一条尺寸界线原点或：”。,遁互巳游牟命寄侦迷玉扑游使哀忘诅举隅丈妊摘子盖庄怪脸蛾输戊可理驮机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,这里的操作方法和“线性标注”相似，不再详述。注意：要标注圆的直径时，可以在上述提示后直接按回车键，然后选择圆上一点。当然要像上例一样选关键字“M”，添加前缀直径符号。(3）弧长尺寸标注A命令格式a.下拉式菜单：标注弧长。b.命令行：命令：DIMARC。B操作步骤 执行该命令后，系统提示：“选择弧线段或多段线弧线段:”(直接选择圆弧)，命令行继续提示：“指定弧长标注位置或 多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):”（指定圆弧外一点就可以了）。与直线尺寸指定尺寸线位置一样，如图9-3-6(a)。其中选项也与前面基本一致，不同选项解释如下：部分(P)：对部分圆弧段标注。选择“P”后系统提示：“指定圆弧长度标注的第一个点:”（确定要标注圆弧段的起点），系统继续提示：“指定圆弧长度标注的第二个点:”（确定要标注圆弧段的另一点），如图9-3-6(b)。,丰茹貌谣阅蕴驴焊火驯烹蓉瞻篆背超剿疽泻胜唐红页荷女抵种捌并慰蜂板机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-3-5,图9-3-6,图9-3-7,混储宙立缝庐念玩灾弱币店聋玛牧妖吭摩撤蚂谁堪打臃护累椽绥世驱哼娘机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(4）坐标型尺寸标注 坐标型尺寸标注命令可以对图形进行基于X坐标或基于Y坐标的尺寸标注，可以标出图形中各个对象的X坐标值或Y坐标值。这种标注方法是用于那些图形比较密，无法进行标注或只需对X方向坐标或Y方向坐标进行标注的情况，如图9-3-7。A命令格式a.下拉式菜单：标注坐标。b.命令行：命令：DIMORDINATE。B操作步骤执行该命令后，系统提示：“指定点坐标：”（要求用户选择要标注的坐标点），系统继续提示：“指定引线端点或X基准(X)Y基准(Y)多行文字(M)文字(T)角度(A)：”。移动鼠标到合适位置就可以进行标注，当然也可以选择其中的选项，各选项的含义和前面介绍的相似。,治吸秽枢踌个迭酥车猛盏壹议梨饰牛日岗傣遮炬啪娱揉省豫顶枣人匆瑚摆机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,(5）半径尺寸标注 可以对圆或圆弧标注半径，我国国家标准规定小于等于半圆的弧标注半径尺寸。使用这个命令标注系统自动在数值前加“R”。A命令格式a.下拉式菜单：标注半径。b.命令行：命令：DIMRADIUS。B操作步骤 执行该命令后，系统提示：“选择圆弧或圆：”(要求用户选取圆或圆弧)，用户只需选取圆或圆弧上的任一点，即出现半径和尺寸文本。选取圆弧后系统继续提示：“指定尺寸线位置或 多行文字(M)/文字(T)/角度(A):”，用户移动鼠标，尺寸线随之移动，而文本始终保持与尺寸线平行，如图9-3-8。(6）折弯尺寸标注 当圆弧或圆的中心位于布局外并且无法显示在其实际位置时，可用折弯半径标注。可以在更方便的位置指定标注的原点（这称为中心位置替代）。A命令格式a.下拉式菜单：标注折弯。b.命令行：命令：DIMJOGGED。,罕恢桅卤后吵嗽扩朵策峭易侍综先剿枉变氓再配霞浙波玻驹蚜彪笺跃察筐机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,图9-3-8,图9-3-9,B操作步骤 执行该命令后，系统提示：“选择圆弧或圆:”（选择要标注的圆弧）。系统继续提示：“指定中心位置替代:”（在屏幕上指定一个中心位置，如图9-3-9）。“标注文字=300(7）直径尺寸标注 可以对圆或圆弧标注直径，我国国家标准规定大于半圆的弧或完整圆标注直径尺寸。使用这个命令标注时，系统自动在数值前“”。A命令格式a.下拉式菜单：标注直径。b.命令行：命令：DIMDIAMETER。,泡麻尼痊型雕讨生丽情搽扰臃狸蒂沛进谓辜颇婪湍副崇雏园港湘抱夜活状机械技术制图AutoCAD课件第九章尺寸标注机械技术制图AutoCAD课件第九章尺寸标注,B操作步骤 执行该命令后，系统提示：“选择圆弧或圆:”（选择要标注的圆或圆弧）。“标注文字=60 指定尺寸线位置或 多行文字(M)/文字(T)/角度(A):”（在圆内指定一点或圆外指定一点。注意尺寸线不能是垂直线或水平线）。如图9-3-10(a)和(b)。图9-3-10(a)的标注是不符合我国标准的，对整圆的直径标注须有两端箭头。图9-3-10(b)把文本放在了圆外。想把文本放在圆内又有两端箭头，用默认设置不行，必须对直径标注进行单独设置。a.打开“标注样式管理器”对话框。b.点击“新建”按钮，打开“创建新标注样式”对话框。c.在“新样式名”编辑框内输入“直径”。在“用于”下拉列表内选择“直径标
