柱平法识图基础知识.ppt

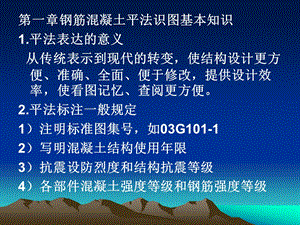

,第一章钢筋混凝土平法识图基本知识1.平法表达的意义 从传统表示到现代的转变，使结构设计更方便、准确、全面、便于修改，提供设计效率，使看图记忆、查阅更方便。2.平法标注一般规定1）注明标准图集号，如03G101-12）写明混凝土结构使用年限3）抗震设防烈度和结构抗震等级4）各部件混凝土强度等级和钢筋强度等级,5）写明贯通钢筋接头方式6)详图有多种选择时注明哪种选择用于哪个部位7)对标准构造做变更时写明变更具体内容8)复杂条件情况增加模板、开洞和预埋件等平面图9)平法标注一般从平面注写、列表注写和截面注写三种方式,第二章柱平法标注一.柱平法施工图表示方法 列表注写方式与截面注写方式 1.列表注写方式 列表注写方式示例（1）同一编号柱中选择多个截面标注 几何参数等详见：03G101-1，的第10页,示例1：列表法（柱平面图）,看懂图表必备知识：（1）箍筋类型图,的意义,（2）上述箍筋表示的意义：钢筋直径10mm,钢筋间距、箍筋加密区100mm和非加密区200mm 柱子箍筋加密的一般规定如何？柱子下部加密区的一般规定 柱子中部加密区的一般规定,（3）柱子根部箍筋加密区图,柱子中间部位箍筋加密区,柱子顶部箍筋加密区,（4）抗震柱纵向钢筋连接,1）.重点讲搭接(实用于计算工程造价中的工程量计算)2）.机械连接和焊接一般了解（实用于指导工程施工）自修最底层柱子纵向钢筋连接构造中间层柱子纵向钢筋连接构造顶层柱子纵向钢筋连接构造,底层柱子纵筋搭接位置构造要求,柱子纵筋预留钢筋,柱子纵筋预留钢筋图（箍筋摆放）,柱子电渣压力焊示意,中间层柱子纵筋留插头位置,中间层柱子纵筋留插头位置放大图,（5）受拉钢筋最小锚固长度：抗震受拉钢筋最小锚固长度：上述内容：详见03101-1第33到34页,受拉钢筋最小锚固长度与哪些因素有关：1）钢筋种类2）钢筋直径3）强度等级,纵向钢筋机械锚固,三、墙梁编号（由墙梁类型代号和序号）,示例,剪力墙梁表示例,剪力墙身表,剪力墙竖向留筋图片,剪力墙暗柱绑轧,剪力墙暗柱和墙一起绑轧图片,作业：1.请按照所学内容，模仿03G101-1第10页柱表编写：Z14的柱表（参照结施-4）,谢 谢 观 看！,
