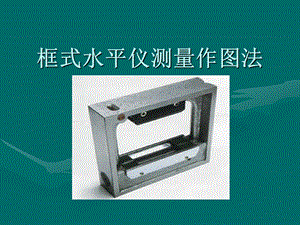

框式水平仪测量作图法和计算方法.pptx

框式水平仪测量作图法,复习、框式水平仪的精度与刻线原理,方框式水平仪的精度是以气泡偏移一格时，被测平面在l m长度内的高度差来表示的。如水平仪偏移一格，平面在l m长度内的高度差为0.02 mm，则水平仪的精度就是0.021000mm。,方框水平仪的测量作图法实例:,框式水平仪尺寸为200mm200mm，精度0.02/1000mm，垫铁长度200mm，导轨长度1600mm实习步骤：a.测量长度分段：8段b.粗测导轨是否水平c.正式测量：依次测量，记录数据d.用绝对读数法，每段读数依次为：+3、0、-1、0、-1、+3、+1、-1（单位：格）e.数据处理：分别用首尾连接法和包容法求出导轨在垂直平面内直线度误差。,解：1、绘制坐标图，如下：,2、建立坐标系,+3,0,-1,0,-1,+3,+1,-1,3、绘出误差曲线,+3,0,-1,0,-1,+3,+1,-1,4、首尾连线法 1)首尾连线,+3,0,-1,0,-1,+3,+1,-1,2)作平行线 分别过最高点和最低点做首位相连的平行线。,+3,0,-1,0,-1,+3,+1,-1,3)找出最大误差 n,+3,0,-1,0,-1,+3,+1,-1,n1=2.5,n2=1.5,n=n1+n2 n=4,4)计算直线度误差值：=n i L式中：n、误差格数 i、水平仪精度（0.021000）L、垫铁长度,把数值带入公式：=n i L=40.021000 200=0.016mm,+3,0,-1,0,-1,+3,+1,-1,5、包容法,1)找出两个最高点，并连线,2)过最低点，作两个最高点的平行线,+3,0,-1,0,-1,+3,+1,-1,3)找出最大误差值:n,n=3.3,n=3.3,+3,0,-1,0,-1,+3,+1,-1,4)找出两个最低点，并连线,5)过最高点点，作两个最低点的平行线,+3,0,-1,0,-1,+3,+1,-1,6)找出最大误差值:n,n=3.6,n=3.6,7)计算直线度误差值：=n i L式中：n、误差格数 i、水平仪精度（0.021000）L、垫铁长度,取误差小的误差格数：n=3.3,=n i L=3.30.021000 200=0.0132mm,6、与标准对比，判断合格与否,课堂练习,用200 mm200 mm，精度为002 1000mm的框式水平仪测量一长度为1600 mm 平导轨的直线度误差，采用的水平仪垫板长度为200 mm。用绝对读数法，测得8段的水平仪读数依次为：+1、+1、+2、0、-1、-1、0、+1(单位：格)。分别用首尾连接发和包容发求出导轨在垂直平面内直线度误差。,
