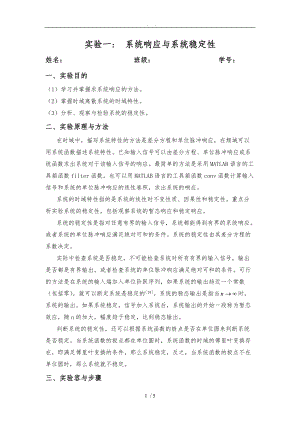

. . 实验一: 系统响应与系统稳定性姓名： 班级： 学号：一、实验目的（1）学习并掌握求系统响应的方法。（2）掌握时域离散系统的时域特性。（3）分析、观察与检验系统的稳定性。二、实验原理与方法在时域中，描写系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。已知输入信号可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应。最简单的方法是采用MATLAB语言的工具箱函数filter函数。也可以用MATLAB语言的工具箱函数conv函数计算输入信号和系统的单位脉冲响应的线性卷积，求出系统的响应。系统的时域特性指的是系统的线性时不变性质、因果性和稳定性。重点分析实验系统的稳定性，包括观察系统的暂态响应和稳定响应。系统的稳定性是指对任意有界的输入信号，系统都能得到有界的系统响应。或者系统的单位脉冲响应满足绝对可和的条件。系统的稳定性由其差分方程的系数决定。实际中检查系统是否稳定，不可能检查系统对所有有界的输入信号，输出是否都是有界输出，或者检查系统的单位脉冲响应满足绝对可和的条件。可行的方法是在系统的输入端加入单位阶跃序列，如果系统的输出趋近一个常数（包括零），就可以断定系统是稳定的19。系统的稳态输出是指当时，系统的输出。如果系统稳定，信号加入系统后，系统输出的开始一段称为暂态效应，随n的加大，幅度趋于稳定，达到稳态输出。判断系统的稳定性，还可以根据系统函数的极点是否在单位圆来判断系统是否稳定。当系统函数的极点都在单位圆时，系统函数的时域的傅里叶变换存在，即满足傅里叶变换的条件，那么系统稳定，反之，当系统函数的极点不在单位圆时，那么系统就不稳定。三、实验容与步骤（1）给定一个低通滤波器的差分方程为 输入信号 a) 分别求出系统对和的响应序列，并画出其波形。b) 求出系统的单位冲响应，画出其波形。（2）给定系统的单位脉冲响应为用线性卷积法分别求系统h1(n)和h2(n)对的输出响应，并画出波形。（3）给定一谐振器的差分方程为令 ，谐振器的谐振频率为0.4rad。a) 用实验方法检查系统是否稳定。输入信号为时，画出系统输出波形。b) 给定输入信号为求出系统的输出响应，并画出其波形。四、实验结果(1) 实验源程序%容一：调用filter解差分方程，由系统对u(n)的响应判断稳定性A=1,-0.9;B=0.05,0.05;x1n=1 1 1 1 1 1 1 1 1 zeros(1,50);x2n=ones(1,128);hn=impz(B,A,100);nhn= 0:length(hn)-1;subplot(2,2,1);stem(nhn,hn,'.');title('(a)系统单位脉冲响应h(n)');xlabel('n');ylabel('h(n)');box ony1n= filter(B,A,x1n);n1n= 0:length(y1n)-1;subplot(2,2,2);stem(n1n,y1n,'.');title('(b)系统对R8(n)的响应y1(n)');xlabel('n');ylabel('y1(n)');box ony2n= filter(B,A,x2n);n2n= 0:length(y2n)-1;subplot(2,2,3);stem(n2n,y2n,'.');title('(c)系统对u(n)响应y2(n)');xlabel('n');ylabel('y2(n)');box on%容2:调用conv函数计算卷积x1n= ones(1,8);h1n= ones(1,10) zeros(1,10);nh1n= 0:length(h1n)-1;h2n=1 2.5 2.5 1 zeros(1,10);nh2n= 0:length(h2n)-1;y21n=conv(h1n,x1n);n21n= 0:length(y21n)-1;y22n=conv(h2n,x1n);n22n= 0:length(y22n)-1;figure(2)subplot(2,2,1);stem(nh1n,h1n,'.');title('(d)系统单位脉冲响应h1(n)');xlabel('n');ylabel('h1(n)');box onsubplot(2,2,2);stem(n21n,y21n,'.');title('(e)h1(n)与R8(n)的卷积y21(n)');xlabel('n');ylabel('y21(n)');box onsubplot(2,2,3);stem(nh2n,h2n,'.');title('(f)系统单位脉冲响应h2(n)');xlabel('n');ylabel('h2(n)');box onsubplot(2,2,4);stem(n22n,y22n,'.');title('(g)h1(n)与R8(n)的卷积y22(n)');xlabel('n');ylabel('y22(n)');box on% 容3:谐振器分析un=ones(1,256);n=0:255;xsin=sin(0.014*n)+sin(0.4*n);A=1, -1.8237, 0.9801;B= 1/100.49,0,-1/100.49;y31n=filter(B,A,un);n31n= 0:length(y31n)-1;y32n=filter(B,A,xsin);n32n= 0:length(y32n)-1;figure(3)subplot(2,1,1);stem(n31n,y31n,'.');title('(h)谐振器对u(n)的响应y31(n)');xlabel('n');ylabel('y31(n)');box onsubplot(2,1,2);stem(n32n,y32n,'.');title('(i)谐振器对正弦信号的响应y32(n)');xlabel('n');ylabel('y32(n)');box on（2）实验运行结果容一:系统的单位冲响应的波形如以下图(a)所示，系统 和 的响应序列的波形如以下图(b)和图(c) 容二：系统的单位脉冲响应波形h1(n)和h2(n)如以下图(d)、图(f)所示，系统的单位脉冲响应h1(n)和h2(n)与R8(n)卷积如图(e)、图(g)所示容三:谐振器对u(n)和正弦信号的响应波形如以下图(h)和图(i)所示 结论：通过对以上实验波形分析知，当输入信号为u(n)时，系统是稳定的，当输入为上述的正弦信号时，系统是不稳定的。五、思考题(选做)(1) 如果输入信号为无限长序列，系统的单位脉冲响应是有限长序列，则可用分段线性卷积的方法求系统的响应。(2) 如果信号经过低通滤波器，则信号的高频成分被滤掉，时域信号的变化减缓，在有阶跃附近产生过渡带，因此，当输入矩形序列时，输出序列的起始和终止都产生了明显的过渡带，波形见实验容一。六、实验总结 (1) 时域求系统响应的方法有两种，第一种是通过解差分方程求得系统的响应输出，注意合理的选择系统的初始条件，第二种是已知系统的单位冲激响应，通过求系统输入与单位脉冲响应的线性卷积求得系统的输出。 (2) 实验中要检查系统的稳定性，其方法是在输入端加上单位阶跃序列，观察系统的输出波形，如果波形的幅值稳定在一个常数值附近，则系统稳定，否则系统不稳定。上面第三个实验是稳定的。 (3) 谐振器具有对某个频率进行谐振的性质，本实验中的谐振器的谐振频率为0.4rad。5 / 5
