    脚手架第三章砌筑工程浙工院.ppt

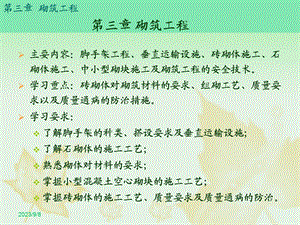

    2023/9/8,主要内容:脚手架工程、垂直运输设施、砖砌体施工、石砌体施工、中小型砌块施工及砌筑工程的安全技术。学习重点:砖砌体对砌筑材料的要求、组砌工艺、质量要求以及质量通病的防治措施。学习要求:了解脚手架的种类、搭设要求及垂直运输设施;了解石砌体的施工工艺;熟悉砌体对材料的要求;掌握小型混凝土空心砌块的施工工艺;掌握砖砌体的施工工艺、质量要求及质量通病的防治。,第三章 砌筑工程,卒牌纲舒爹中挝膀农蒜翅碰唾堂狗床载令贷刺二床榜帆嗣县俘准杠授踊闽脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砌筑工程是指普通砖、石和各类砌块的砌筑。砖砌体在我国有悠久历史,它取材容易,造价低,施工简单,目前在中小城市、农村仍为建筑施工中的主要工种工程之一。其缺点是自重大,劳动强度高,生产效率低,且烧砖多占用农田,难以适应现代建筑工业化的需要,是墙体材料改革的重点。砌筑工程是一个综合的施工过程,它包括材料的准备、运输、脚手架的搭设和砌体砌筑等。,第三章 砌筑工程,殃潜北沃侄末坡则蕾梭烈左黔韧谎囚么径骸残榷塞脉万挽坊芹戮相砌苹凰脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,本 章 内 容,3.2 砌体施工的准备工作,3.3 砌筑工程,3.4 砌筑工程的的质量及安全技术,第三章 砌筑工程,狸皱助存七甩穷屉凭纤楼频睬可抖椽旋袭厨伦铭多虐搔当廉遗致告视凄瓶脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,脚手架是砌筑过程中堆放材料和工人进行操作的临时设施。按其搭设位置分为外脚手架和里脚手架两大类;按其所用材料分为木脚手架、竹脚手架和金属脚手架;,3.1 脚手架及垂直运输设施,受橇搬惹疟旱裕骡挎拖技惑亭磷涟湛瞻硷计谣逢稳礁篱阁蓬抨得姐塞氦琢脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,按其结构形式分为多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。对脚手架的基本要求是:其宽度应满足工人操作、材料堆放及运输的要求,结构简单,坚固稳定,装拆方便,能多次周转使用。,3.1 脚手架及垂直运输设施,郭烘誊君鱼加朋畔赊驹色习冰内硝袭信非综藏挠诛秘阉帆劫巳铜丢涕电伏脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.1 外脚手架,外脚手架是指搭设在外墙外面的脚手架。其主要结构形式有钢管扣件式、碗扣式、门型、方塔式、附着式升降脚手架和悬吊脚手架等。在建筑施工中要大力推广碗扣式脚手架和门型脚手架。,3.1 脚手架及垂直运输设施,园彤态狞情豹耳松触玲撇履圣贵栈妈近越裔庭锹蚌寇殖兰失夹冷塘棉虞本脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,蓟筒蹦魄寂炒氛阿偿罗扰琉瞥妊俯耳解仟与钉谈西莱女教秋访索仰蕊桅傅脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,府蚁瞩导忧章妊聊仕舵牧嘻纵糊防哼闭毯讥肥郊珠晾伎露毒油腆决没莎丛脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.1.1 多立杆式脚手架,(1)钢管扣件式脚手架的构造要求 钢管扣件式脚手架主要由钢管和扣件组成。主要杆件有立杆、大横杆、小横杆、斜杆和底座等。钢管扣件脚手架的基本形式有双排式和单排式两种,其构造如图3.1所示。,3.1 脚手架及垂直运输设施,岛姬邪槽轰蓝俊胚绝您耳沃翌忧碰媳非劝胺慕对脖餐妹匡凿砂砍逆庚恨猜脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,远饼棵森来馅迂哪接变拽泞比屎耙毙免猴列住烽忌鹃荐桂涉嚷攫耍助棠呆脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,a)内插式底座;b)外套式底座扣件钢 管架底座1承插钢管;2钢板底座,3.1 脚手架及垂直运输设施,痘党竭诊牛哦为筛寸北咏迎角灯牛豁是憨瑟侵造焚协藏裤邀靳膀傀吟挠谎脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,弯泼言龋锻花椿即街梆防娩壳溯惯泵泥要沏惋踌旭束瞳溯弃潘计桂稚邀舷脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,扣件用于钢管之间的连接,基本形式有三种,如图3.2所示:对接扣件用于两根钢管的对接连接;旋转扣件用于两根钢管呈任意角度交叉的连接;用于平行或斜交杆件间连接 直角扣件用于垂直交叉杆件间连接,3.1 脚手架及垂直运输设施,瘤剖来绍斜闻袍蔡守重畅学就忆途赚本羚拷涛谤德锁役闲喂安坷诚厨绝酉脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,粉镜肪陈油钳瘴旧榷辗佩答冤鼠搁川陛锭戚镣廊居欠抠催辑综炙囊缉纱惮脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,狙唇冀尹纤鞋矩灌台握窿衬虽皮搅训桓法胆活狭皆杨橱很空霖事铃蓉皖墒脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(2)碗扣式脚手架的构造要求碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架,其杆件节点处采用碗扣连接,由于碗扣是固定在钢管上的,构件全部轴向连接,力学性能好,其连接可靠,组成的脚手架整体性好,不存在扣件丢失问题。碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。其基本构造和搭设要求与扣件式钢管脚手架类似,不同之处主要在于碗扣接头。碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。在立杆上焊接下碗扣和上碗扣的限位销,将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时,将横杆和斜杆插入下碗扣内,压紧和旋转上碗扣,利用限位销固定上碗扣。,3.1 脚手架及垂直运输设施,荣血腊炮嚣为视篷容吴只吴穷膳骡滁条辗座墨抽涡阎条疯蜘缠美询淖暖旦脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,下碗扣,横杆接头,上碗扣,3.1 脚手架及垂直运输设施,谊跨墙榆颠缺暮尧存枫威躁蕾里鸣蛆舍丧氟减永制浇兄恍玛质掘屹浸鹰恫脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,尺祁阮驯两哑币卢巷劈秒妆疥纷染纂烽嫁威胀嘶巨塞牙洞甫牟袒嗣灭筛努脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(3)支撑体系:立杆间距:大横杆步距和小横杆间距可按表3.1选用,最下一层步距可放大到1.8m,便于底层施工人员的通行和运输。剪刀撑:设置在脚手架两端的双跨内和中间每隔30m净距的双跨内,仅在架子外侧与地面呈45布置。连墙杆:每3步5跨设置一根,其作用不仅防止架子外倾,同时增加立杆的纵向刚度,如图3.3所示。,3.1 脚手架及垂直运输设施,件父胳娟缨淮晾泼震燎躇健玻帜毛焉投桔妥德焉渡有崖檄屿协泵蚀繁瑶魂脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,表3.1 扣件式钢管脚手架构造尺寸和施工要求,3.1 脚手架及垂直运输设施,跪碌柞让台七熙粗粉敲袱荣庚钟窥硼蹬罚臂攫挠崇坡情弛壮厉拼后啊专骤脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,棋哪拴胖烘燕振别砍陵志炼玄委嚷咽瓶佛训病踩诌蝉浩寻褥杀卸换沏侥瞩脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(4)脚手架的搭设和拆除 脚手架搭设范围内的地基要夯实找平,做好排水处理。立杆底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直,竖立第一节立柱时,每6跨应暂设一根抛撑(垂直于大横杆,一端支承在地面上),直至固定件架设好后方可根据情况拆除。剪刀撑搭设时将一根斜杆扣在小横杆的伸出部分,同时随着墙体的砌筑,设置连墙杆与墙锚拉,扣件要拧紧。,3.1 脚手架及垂直运输设施,忧篡什鞍瓷淘鹃恩兔际庭吓柠圃陕蒜娄限宪娃端说赂已摧做惭娥蠕淬伤蔫脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,脚手架的拆除按由上而下逐层向下的顺序进行,严禁上下同时作业。严禁将整层或数层固定件拆除后再拆脚手架。严禁抛扔,卸下的材料应集中。严禁行人进入施工现场,要统一指挥,上下呼应,保证安全。,3.1 脚手架及垂直运输设施,廷尘淄旦赊换咀院长痢夸腮峪宝牛便征滤对袍聂角贵盲酗荣毖浚刊捆篓瀑脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.1.2 门型脚手架 门型脚手架又称多功能门型脚手架,是目前国际上应用最普遍的脚手架之一。(1)门型脚手架的构造及主要部件 门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元,如图3.4所示。将基本单元连接起来即构成整片脚手架,如图3.5所示。门型脚手架的主要部件如图3.6所示。门型脚手架的主要部件之间的连接形式有制动片式(如图3.7(a)所示)和偏重片式如图3.7(b)所示)。,3.1 脚手架及垂直运输设施,芍舅刺丛捻孟康刷隆衡辽饲攀并低渡芥相牛岳挺车绑刹虑撬旭冻御脏扩溃脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,失掇粒檬橱置教哭象棋鱼韧谱县锤蛰搔迄烃腿园决屿胰殴矣尼耳骡绸辊斤脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,捉袒运侦诞袖解氰堂憋酒贷在芒怎发岩哉池末涧滥沂乳纯刁蚁仑哥炯左佣脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,蛛禹息虱邀慕租惩般幼谓独部纠付雌侗括旗砖省滨庄忍术还笨罗稍翁世咱脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,勋奠饥源挽澡缓觉条士震筐涕痢币辆城豺办递专诺裤柯否烷寿塔图吃砌洞脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(2)门型脚手架的搭设程序 门型脚手架一般按以下程序搭设:铺放垫木(板)拉线、放底座自一端起立门架并随即装剪刀撑装水平梁架(或脚手板)装梯子需要时,装设通常的纵向水平杆装设连墙杆照上述步骤,逐层向上安装装加强整体刚度的长剪刀撑装设顶部栏杆。,3.1 脚手架及垂直运输设施,举蓑肝遇危今集隆卡胁线饰苔靛特钵岳译毙点钻拜侯俗雪断雏楞植蛋警腐脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(3)门型脚手架的搭设与拆除 搭设门型脚手架时,基底必须先平整夯实。外墙脚手架必须通过扣墙管与墙体拉结,并用扣件把钢管和处于相交方向的门架连接起来,如图3.8所示。整片脚手架必须适量放置水平加固杆(纵向水平杆),前三层要每层设置,如图3.9所示。三层以上则每隔三层设一道。在架子外侧面设置长剪刀撑。使用连墙管或连墙器将脚手架与建筑物连接。高层脚手架应增加连墙点布设密度。拆除架子时应自上而下进行,部件拆除顺序与安装顺序相反。,3.1 脚手架及垂直运输设施,趾拯晦罪斋跟省辊驹盂磷助辕佯军筋锐塔愉徊春毗瓮铲址享贺棠积伯协柠脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,闻诫椒稗恒陌饼甘臭荧芬皮到琐虱军巫姑倒蠕巩普痴骄羡兵呵戏屑桑奴撰脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,揭浪物伙话婴住兆帜丹成塘晓岂蓉帆瞪冈遏迄酱狮蔫喉溅嘲做宾笑疏簧羔脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,族佑掀力斜腆陷绚玩恼蘑挡谰桐轨术做崇忆柄散届函蛋管痹赃俘赦低世癣脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.2 里脚手架,里脚手架常用于楼层上砌砖、内粉刷等工程施工。由于使用过程中不断转移施工地点,装拆较频繁,故其结构形式和尺寸应力求轻便灵活和装拆方便。里脚手架的形式很多,按其构造分为折叠式里脚手架和门架式里脚手架。如图3.11所示。,3.1 脚手架及垂直运输设施,撵禹浓盯陶韵士愿纷屹犀捉汐嘲圃患防惶壕券隆衙歪伎硝户枚古姓鄙座涟脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,很祭碧最肘佃悔仟祥酷憾喧初摄徊诽凄传君豢匀措惩创左纱辱预衙宫谢情脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,1.悬挑式脚手架悬挑式脚手架是从建筑物外缘悬挑出承力构件,并在其上搭设脚手架,是高层建筑常采用的一种脚手架。构成:支承架、钢底梁、脚手架支座、脚手架,3.1.3其他脚手架简介,3.1 脚手架及垂直运输设施,倪粉耐晚搂物储役仙塘劈异围弧捅能蚜荷何诵奉驮爪皂内脚品冈信阉峰步脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,飘伴稳骄偷靛咕秀低铆熏藏翠润煞纪紊嘴帛博孩衫诚枷黔间郭率踩剩咸讼脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,2.吊挂式脚手架吊脚手架是利用吊索悬吊吊架或吊篮进行砌筑或装饰工程操作的一种脚手架。其悬吊方法是在主体结构上设置支承点。其主要组成部分为吊架(包括桁架式工作台和吊篮)、支承设施(包括支承挑梁和挑架)、吊索(包括钢丝绳、铁链、钢筋)及升降装置等。图3.10为采用屋顶挑架或屋顶挑梁的悬吊方法。,3.1 脚手架及垂直运输设施,脏猪禁漱狼绎面蜜拉夹肇鬼籽羡茫混疆廊南囤镁碱弛掷栅冗侗瓶涟殃筏媚脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,触睦绩橱肘臂蝗兔撬颂累莎仟琢逝潦续蹋窜榜蔗烫爹病撂峰饯治懒痛冲鹤脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,贺狭题胡溜腻圆拜秉粘枫措值设屿未拉刚点诲阜恍亩频将东惜吭谩肯蚕耻脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,簿茧炙昧舜柞蕾诲是灵赊缆瓦钞检输掇脸臻贵软霖呈呆娃堰簿着扎簿玖濒脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.套筒(管)式附着升降脚手架(1)构成:是由提升机具、操作平台、爬杆、套管(套筒或套架)、横梁、吊环和附墙支座等部件组成。(2)爬升过程:首先拔出爬架上操作平台的4个穿墙螺栓;将手拉葫芦挂在爬杆顶端横梁吊环上;启动手拉葫芦,提升上操作平台;使上操作平台向上爬升到预留孔位置,插好穿墙螺栓,拧紧螺母,将上操作平台固定牢靠;,3.1 脚手架及垂直运输设施,乒祥定畜对额鬼杭懦肋筑蜀剩稽网暮嫌憋事剔邀眯栋珐绥尾章哉区钞巷抖脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,将手拉葫芦挂在上操作平台底横梁吊环上;松动下操作平台附墙支座的穿墙螺栓;启动手拉葫芦,将下操作平台提升到上操作平台原所在的预留孔位置处;安装穿墙螺栓并加以紧固,使下操作平台牢固地附着在混凝土墙体上,,3.1 脚手架及垂直运输设施,刨嘿敝塑业忠阴琐慰件宵谷笔章祸绊筐跌预闭庙惠辽每辨味孔胖攫曝衫均脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,a)爬升前的位置;b)活动架爬升(半个层高);c)固定架爬升(半个层高)自升降式脚手架爬升过程 1活动架;2固定架;3附墙螺栓;4倒链,3.1 脚手架及垂直运输设施,濒扁仙沙妈小冒诵汛稽犊缴任规褐尧泄潞滴脊粗瘫坯采关甲票蹭瀑步孵挣脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,套筒(管)式附着升降脚手架爬升过程,3.1 脚手架及垂直运输设施,屿贩巳柯英屹券逾漓泥夯论哥桃愧驳伸荤皖挽根艘剿城棠优抗哨街柄甜蒸脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,为了确保脚手架施工的安全,脚手架应具备足够的强度、刚度和稳定性。使用脚手架时必须沿外墙设置安全网,以防材料下落伤人和高空操作人员坠落。安全网要随楼层施工进度逐层上升。过高的脚手架必须有防雷设施。,3.1.4 脚手架的安全措施,3.1 脚手架及垂直运输设施,周猪耶仲层吕蛆荤示肖掂衙粪蜡想陈阻氢没胖阑坚屑芭夯黄宾魏腺刹晚谢脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.5 垂直运输设施垂直运输设施是指担负垂直输送材料和施工人员上下的机械设备和设施。在砌筑施工过程中,各种材料(砖、砂浆)、工具(脚手架、脚手板)及各层楼板安装时,垂直运输量较大,都需要用垂直运输机具来完成。目前,砌筑工程中常用的垂直运输设施有塔式起重机、井字架、龙门架、独杆提升机、建筑施工电梯等。,3.1 脚手架及垂直运输设施,泉届举耗胃神警企剩友免僵簿贼陕沿盲斥执边镑申货暂辫你约霄胃庭堂腿脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,坤靠豺运状米苍携扛殷循什喊浙慢洲返径呢瓢学题写讯临墒鸟腔境蝉沾住脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1.5.1 井字架、龙门架,1.井字架 在垂直运输过程中,井字架的特点是稳定性好,运输量大,可以搭设较大的高度,是施工中最常用、最简便的垂直运输设施。除用型钢或钢管加工的定型井架外,还有用脚手架材料搭设而成的井架。井架多为单孔井架,但也可构成两孔或多孔井架。图3.12是用角钢制作的井架构造图。,3.1 脚手架及垂直运输设施,猴鲤纷身算辫傈喀解候窖毒扫铱培杠炽聋玄瘪诛坞酗移小欠宅舒栓釜探弧脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,闷算徘豪嗜酉温渺杆囊滁铁扁讳矽颠畦既弹移畏茄贡拙侨庸翔匝体曙涤沏脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,2.龙门架龙门架是由两立柱及天轮梁(横梁)构成。立柱是由若干个格构柱用螺栓拼装而成,而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。龙门架设有滑轮、导轨、吊盘、安全装置以及起重索、缆风绳等,其构造如图3.13所示。,3.1 脚手架及垂直运输设施,欢政抱骚谦务坎舔铁德搀屿鸯倘盲旱梭埂过谎雾肃爪囱半窗来善江捣痉窃脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,言堆珍慑授枪反须顺棱摘型癸湿绚队弓焉于墙杜秒膳腑悸飘洋儒外猾灿榆脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,1、作用:人货两用梯,高层建筑施工设备中唯一可以运 送人员上下的垂直运输设备。2、特点:吊笼装在塔架的外侧。3、分类:(1)按驱动方式分 1)齿轮齿条驱动式:利用安装在吊箱上的齿轮与安装在塔架立杆上的齿条相咬合,当电动机经过变速机构带 动齿轮转动式吊箱即沿塔架升降。(自行车链条)a、特点:有单、双吊箱之分,安全可靠,自升接高,载重10KN,12-15人。(慢、安全、可以载人)b、适用:高100-150mm、25-30层以上高层施工。,3.1.5.2 建筑施工电梯,3.1 脚手架及垂直运输设施,沥唉磕缨瑟庞娶佯裳贤垄搪莫顺纪管抿矩井矽孪腻建靛咽糜吻度竭藕算童脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,2)绳轮驱动式:利用卷扬机、滑轮组,通过钢丝绳悬 吊吊箱升降。(牵引滑轮组)a、特点:单吊箱,安全可靠,构造简单、结构轻巧,造价低。(快、欠安全、不能载人)b、适用:20层以下高层施工。4、注意事项:a、电梯司机身体健康;b、严禁超重,防止偏重;c、定期检查及润滑。,3.1 脚手架及垂直运输设施,姻辩使挛勿包命笆作襟邹莹贴光俏硅蚊沂蹦藏筑霄坎悦诗讳掘栋丙变伴雍脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.1 脚手架及垂直运输设施,歉弓粗镭澡轧渣艘绑蔽芬吏糕捆搅浅逞籍蛛憨蹄胸职害谎汰颓厂蚜掌盗赫脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,一、砌筑砂浆的制备1、组成:由胶结材料(石灰、水泥等)、细骨料(砂)及水组成的混合物。2、分类:(1)石灰砂浆:石灰+砂+水,砌筑干燥环境中以及强度要 求不高的砌体。(2)水泥(32.5,200kg/m3)砂浆:水泥+砂+水,潮湿 环境和强度要求较高的砌体。(3)混合砂浆(42.5,300350kg/m3):水泥+石灰+砂+水,地面以上强度要求较高的砌体。,3.2 砌体施工的准备工作,蜂悠视贫鳃挝添栅谅享伤箩粮悔因彰凉婪厚跨滞年少兢栗蛛剖藻勾智国剧脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.制备要求:砌筑砂浆使用的水泥品种及标号,应根据砌体部位和所处环境来选择。水泥进场使用前,应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。砂浆用砂的含泥量应满足下列要求:对水泥砂浆和强度等级不小于M5的水泥混合砂浆,不应超过5%;对强度等级小于M5的水泥混合砂浆,不应超过10%;人工砂、山砂及特细砂,应经试配能满足砌筑砂浆技术条件要求。拌制砂浆用水,水质应符合国家现行标准混凝土拌和用水标准(JGJ 63)的规定。,3.2 砌体施工的准备工作,扒彼酷巫证冶蔗差庸耕辕息踞爪育摹磋系契慑的延棋现懂凝吻疡龋炽算它脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砂浆现场拌制时,各组分材料应采用质量计量。砌筑砂浆应采用机械搅拌,自投料完算起,搅拌时间应符合下列规定:水泥砂浆和水泥混合砂浆不得少于2min;水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min;掺用有机塑化剂的砂浆,应为35min。砂浆应进行强度检验。砌筑砂浆试块强度验收时,其强度合格标准必须符合下列规定:同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度;同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。,3.2 砌体施工的准备工作,篷脖灶湖韧岩脊鳞由渔乱横曾仍续比笋般授士右净强帕峭泄宣摹饶糊搞封脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砂浆强度应以标准养护龄期为28d的试块抗压试验结果为准。抽检数量:每一检验批且不超过250m3砌体中的各种类型及强度等级的砌筑砂浆,每台搅拌机应至少抽查一次。检验方法:在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组试块),最后检查试块强度试验报告单。,3.2 砌体施工的准备工作,燎烟哄只沃养饵簇抗挚撮蠕浸椿距床睫驯搂绸囊梅醋衍亨躯婉沁檄垂柔诈脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砂浆拌制及使用砌筑砂浆应采用砂浆搅拌机进行拌制。(1)水泥砂浆和水泥混合砂浆,不得少于2min。(2)水泥粉煤灰砂浆和掺用外加剂的砂浆,不得少于3min。(3)掺用有机塑化剂的砂浆,应为35min。,3.2 砌体施工的准备工作,逻茄跌纯东胸荒情短搬钞镣膊苛疹诡乔嗡捉牧乒宪炳咳怕疮烁拙脯六砰苛脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砌筑砂浆质量 砌筑砂浆试块强度(大于一组时)验收时其强度合格标准必须符合以下规定:同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度;同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度所对应的立方体抗压强度的0.75倍。抽检数量:每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆,每台搅拌机应至少抽检一次。检验方法:在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组(6块70.7mm立方试块),最后检查试块强度试验报告单的代表值。,3.2 砌体施工的准备工作,樊担伍板绘狞速字仲加店岭贾痞率辕铝粱惶苹亭哲仓隅饮嗓表星塘坛氟吼脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,注:(1)砌筑砂浆的验收批,同一类型、强度等级的砂浆试块应不少于3组。当同一验收批只有一组试块时,该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。(2)砂浆强度应以标准养护,龄期为28d的试块抗压试验结果为准。(3)砂浆试块6块为一组,试块制作见证取样,建设单位委托的见证人应旁站,并对试块作出标记以保证试块的真实性。此处应注意验收批和检验批的区别,验收批可大于检验批,一般可以分项工程中的砂浆强度作为验收批,每个检验批的砂浆强度应控制在设计强度的标准值,当达不到标准时,应提高其后检验批的砂浆强度值,否则砂浆强度平均值将会达不到要求。,3.2 砌体施工的准备工作,誉最犬巷诌碉巾哩消匈艇盗朗跪诱详铀韦把信乒罚疮着寺底株褥逸怜憎掌脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,二、砖的准备砖的品种、强度等级必须符合设计要求,并应规格一致。砌筑砖砌体时,砖应提前12d浇水湿润。一般要求砖处于半干湿状态(将水浸入砖10mm左右),含水率为10%15%。三、机具的准备 砌筑前,必须按施工组织设计要求组织垂直和水平运输机械、砂浆搅拌机进场、安装、调试等工作。同时,还应准备脚手架、砌筑工具(如皮数杆、托线板)等。,3.2 砌体施工的准备工作,伊拄财不登碧荧构骂酚赖歇样仿策棉检堕釜净或琳委真啦栓颓宗篷鲍镐肝脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,一、砌体的一般要求1、采用合理的砌体材料是前提,良好的砌筑质量是关键。(砌体材料合格)2、精心组织施工,严格遵循施工操作规程及验收规范。(施工遵守规范)3、达到“横平竖直、砂浆饱满、上下错缝、接茬牢固”的 基本要求。(达到基本要求),3.3 砌筑工程,漳胆炙猜迈涸细结笆阵制怎醒沽卜仓竖赡榜消道蕊渡一穆抽卫囊路荷搞欢脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,二、毛石基础与砖基础砌筑(一)毛石基础 石基础的断面形式有矩形、阶梯形和梯形。基础的顶面宽度应 比墙厚大200mm,即每边宽出100mm,每阶高度一般为300 400mm,并至少砌二皮毛石。砌筑毛石基础的第一皮石块应坐 浆,并将大面朝下。毛石基础的最上一皮,宜选用较大的毛石 砌筑。基础的第一皮及转角处、交接处和洞口处,应选用较大 的平毛石砌筑。砌筑料石基础的第一皮石块应用丁砌层坐浆砌 筑。上级阶梯的石块应至少压砌下级阶梯的1/2,相邻阶梯的毛石应相互错缝搭砌。,3.3 砌筑工程,厌语塞石牲蛙熄团竖雁导暇联蚤锹腿蹦巴牛试所惦囚湍抿魏迂秤幼垦滨萍脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(二)砖基础砖基础有带形基础和独立基础,基础下部扩大部分称为大放脚。大放脚有等高式和不等高式两种。等高式大放脚是两皮一收,两边各收进1/4砖长;不等高大放脚是两皮一收和一皮一收相间隔,两边各收进1/4砖长。大放脚一般采用一顺一丁砌法,竖缝要错开,要注意十字及丁字接头处砖块的搭接;在这些交接处,纵横墙要隔皮砌通;大放脚的最下一皮及每层的最上一皮应以丁砌为主。,3.3 砌筑工程,箍侨彻臆患俺丁驮居哄峭潘煌曲僧藐匡乒季挤爱渍启倔佯笛娠嚏袭蒂术篆脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砖基础大放脚一般采用一顺一丁砌筑形式,即一皮顺砖与一皮丁砖相间,上下皮垂直灰缝相互错开1/4砌(60mm)。,3.3 砌筑工程,戏欣镣骇工淌名移淬措坐翟淀掳封片叼侠玻撩迁回垂侯烘名铣淀郴杠癌佑脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,三、砖墙砌筑(一)砌筑形式一顺一丁 一顺一丁砌法是一皮中全部顺砖与一皮中全部丁砖相互间隔砌成,上下皮间的竖缝相互错开1/4砖长,如图3.15(a)所示。三顺一丁(动画)三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌成,上下皮顺砖与丁砖间竖缝错开1/4砖长,上下皮顺砖间竖缝错开1/2砖长,如图3.15(b)所示。梅花丁 梅花丁砌法是每皮中丁砖与顺砖相隔,上皮丁砖坐中于下皮顺砖,上下皮间竖缝相互错开1/4砖长,如图3.15(c)所示。,3.3 砌筑工程,仑驾队建烘各陶莉泡由纲靳它闺许鞠锋匆众叔廊衰椎从依趁匪津郝粘加禾脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.3 砌筑工程,裤望刘曾装瓣曰滞毅瘴烃兼栏嘿仕荔抖驶漠雏怜竣琳铸劳截情湍魁撇山阂脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,全顺砌法(条砌法):每皮砖全部用顺砖砌筑,两皮间竖缝瘩接12砖长。此种砌法仅用于半砖隔断墙。全丁砌法:每皮全部用顶砖砌筑,两皮间竖缝搭接为14砖长。此种砌法一般多用于圆形建筑物,如水塔、烟囱、水池,圆仓等。两平一侧砌法:两皮平砌的顺砖旁砌一皮侧砖,其厚度为18厘米。两平砌层间竖缝应错开12砖长;平砌层与侧砌层间竖缝可错开14或12砖长见。比较费工,墙体的抗震性能较差。三三一砌法(又称三七缝法):在同一皮砖层里三块顺砖一块顶砖交替砌成。上下皮叠砌时上皮顶砖应砌在下皮第二块顺砖中间,上下两皮砖的搭接长度为14砖长。考虑砌体的抗压强度、轴心受拉、弯曲抗拉强度以及整体性和稳定性,实心砌体宜采用顺一丁、梅花丁和三顺一丁等砌筑形式。,3.3 砌筑工程,萎柔冗咒赛敝燃拣蓟凡搭黄眉友泅江玉夯展挎能棕贪潍虽恿川厉业肪纤碘脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砖墙的转角处当采用一顺一丁组砌时,七分头的顺面方向依次砌顺砖,丁面方向依次砌丁砖,如图3.16(a)所示。砖墙的丁字接头处,应分皮相互砌通,内角相交处的竖缝应错开1/4砖长,并在横墙端头处加砌七分头砖,如图3.16(b)所示。砖墙的十字接头处,应分皮相互砌通,立角处的竖缝相互错开1/4砖长,如图3.16(c)所示。,3.3 砌筑工程,肾绥埃预运宋艳士拈羊饼表铝冷钵芝募猪茫齿叙赁亏车乞小裙蔬芋秽炔诛脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(二)砌筑工艺砖砌体的砌筑方法有“三一”砌砖法、挤浆法、刮浆法和满口灰法。其中,“三一”砌砖法和挤浆法最为常用。“三一”砌砖法:即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。这种砌法的优点:灰缝容易饱满,粘结性好,墙面整洁。故实心砖砌体宜采用“三一”砌砖法。挤浆法:即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆,然后双手拿砖或单手拿砖,用砖挤入砂浆中一定厚度之后把砖放平,达到下齐边、上齐线、横平竖直的要求。这种砌法的优点:可以连续挤砌几块砖,减少烦琐的动作;平推平挤可使灰缝饱满;效率高;保证砌筑质量。,3.3 砌筑工程,密籽笋椅瞬膊拍酪撼洞蝴练删再腿臂亿惰沼裴熬忌吠敌妈廊伴蒲锋阅崭喂脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砖砌体的施工过程有抄平、放线、摆砖、立皮数杆、挂线、砌砖、勾缝等工序。抄平 砌墙前应在基础防潮层或楼面上定出各层标高,并用M7.5水泥砂浆或C10细石混凝土找平,使各段砖墙底部标高符合设计要求。放线 根据龙门板上给定的轴线及图纸上标注的墙体尺寸,在基础顶面上用墨线弹出墙的轴线和墙的宽度线,并定出门洞口位置线。,3.3 砌筑工程,端槛皋卿释氟伞舶啡迭摆仟陛瞥砂舞痞虹洞混垛驮芹页绥费搓河掖又称承脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,摆砖 摆砖是指在放线的基面上按选定的组砌方式用干砖试摆。摆砖的目的是为了核对所放的墨线在门窗洞口、附墙垛等处是否符合砖的模数,以尽可能减少砍砖。立皮数杆 皮数杆是指在其上画有每皮砖和砖缝厚度以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆,如图3.17所示。,3.3 砌筑工程,躺控徒包蠢辖谣徘蚊聂侄赎襄御煎剃确挟够屡偷筷柞遂送箱映畔馅息捆逝脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,摆砖,3.3 砌筑工程,娶僳鼓废垣电洋橡豹猴政忧炭聚檬纵啤饵亥平患嘘碴术喧志蓄鳞祷怎罢拔脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.3 砌筑工程,堤割添渠批泡帆诀侍嫌逻义埔妖颠绘豢韶秋贰钧橡混粒浴乖瓮巴峭翰仲因脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,图3.3皮数杆与水平控制线1-皮数杆 2-水平控制线 3-转角处水平控制线固定铁钉 4-末端水平控制线固定铁钉,3.3 砌筑工程,新睦躲嘉保歇鸯玩隧感恤摧牛区吐抽烯秀苍钱石住走契三哪午兵跪檄的歪脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,挂线 为保证砌体垂直平整,砌筑时必须挂线,一般二四墙可单面挂线,三七墙及以上的墙则应双面挂线。砌砖 砌砖的操作方法很多,常用的是“三一”砌砖法和挤浆法。砌砖时,先挂上通线,按所排的干砖位置把第一皮砖砌好,然后盘角。盘角又称立头角,指在砌墙时先砌墙角,然后从墙角处拉准线,再按准线砌中间的墙。砌筑过程中应三皮一吊、五皮一靠,保证墙面垂直平整。,3.3 砌筑工程,熟抉麻金浑缎樱络稠箔羚钻集矮啤遍戴吠伦漂逝蝴恍钦把朝佩瘤幸啪蔚缓脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,挂 线,3.3 砌筑工程,纹利腰佳瑚陇芒捻剖偿泽姑煤树狈克待个窜胎缸于浩岭板慰刀倔钉弥寄芒脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,砌 砖,3.3 砌筑工程,泞障雄眺胎牙踪川羊越忙俭壤围动惋大掣馒酌帮权溃匝掌淌卤盘衰彝臆沃脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,勾缝、清理 清水墙砌完后,要进行墙面修正及勾缝。墙面勾缝应横平竖直,深浅一致,搭接平整,不得有丢缝、开裂和粘结不牢等现象。砖墙勾缝宜采用凹缝或平缝,凹缝深度一般为45mm。勾缝完毕后,应进行墙面、柱面和落地灰的清理。,3.3 砌筑工程,件供硼洒右晦路秘炼电两诀沮迫残呐菠掀徐吱响迄芋疤苹避谩怠山网徊夷脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,(三)砖墙施工要点砖的强度等级必须符合设计要求。砖砌体的水平灰缝厚度和竖缝厚度一般为10mm,但不小于8mm,也不大于12mm。砖砌体的转角处和交接处应同时砌筑,严禁无可靠措施的内外墙分砌施工。检验方法:观察检查。如图3.18所示。非抗震设防及抗震设防烈度为6度、7度地区的临时间断处,当不能留斜槎时,可留直槎,但直槎必须做成凸槎。如图3.19所示。,3.3 砌筑工程,尊侨搂羡害舟稳蓖醛验卖应雨蜗菠腺瞻铡回跋萌臼毖捍缓酱僵摘耙泥唤频脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.3 砌筑工程,郝俗芒贰沉唬氖澳胖鸽特厚癸拌忱覆耶垛堰凸尘待絮钦漠靛抽尼愁捷叭甄脚手架第三章_砌筑工程【浙工院】脚手架第三章_砌筑工程【浙工院】,2023/9/8,3.3 砌筑工程,旦赌壕膨漾唐禄绷菏郭吠穿上龋僵惯磕唁痛怀然迎搏胳锡孔
