数据库课程设计某电力公司收费系统方案.doc

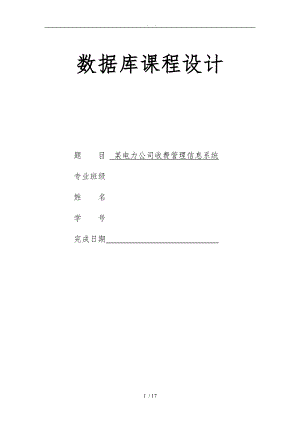

. . 数据库课程设计 题 目 某电力公司收费管理信息系统专业班级 姓 名 学 号 完成日期 一、 课程实验目的1. 通过课程设计，使学生进一步巩固所学的知识，考查学生对数据库理论与知识的理解能力和综合运用能力；2. 培养学生自主学习、独立思考的能力，学会查找资料并善于分析资料的能力；3. 培养学生独立设计、独立调试程序的能力；4. 培养学生初步的软件设计能力，形成良好的编程风格二、 课程实验要求（28）某电力公司收费管理信息系统1. 实现客户信息、用电类型（类别号、类别名、电价）与业务员管理；2. 实现客户用电信息管理（客户号、月份、用电类别号、用电度数）；3. 实现客户费用管理（客户号、月份、费用、收费标志），收费标志的默认值为未收；4. 实现收费登记（客户、月份、应收费用、实收费用、业务员），并自动修改收费标志（用触发器实现）；5. 创建触发器，实现收费时自动更加应收费用和实收费用，计算本次结余，然后修改客户信息表中的结余金额；6. 创建存储过程统计指定月份应收费用和实收费用；7. 创建存储过程查询指定月份未交费的用户信息，以便费；8. 创建规则使得月份符合格式“××××年××月”，并邦定到表中相应字段；9. 建立表间关系。三、 课程设计要求1. 在对数据库理论与知识理解的基础上；重点是针对具体的实际问题选择并设计适宜的数据库表加以应用，并在此基础上完成相关的算法与程序；2. 给出系统的概要设计、详细设计；3. 完成数据流程图，E-R关系图，数据库表、程序流程图、功能模块图的设计、对功能编程加以实现；4. 设计必要的视图、触发器、存储过程；5. 使用相关的编程工具（C#.NET）和ORACLE编写代码实现设计的数据库系统；6. 完成规化的课程设计报告的编写；7. 每个同学完成一个题目，题目由老师安排。四、 实验环境VS2010，SQLsever2008五、课程设计过程1.根据题目写出关系模型如下： 客户（客户号、客户名、地址、联系方式） 用电类型（类别号、编号、类别名、电价） 员工（员工号、性别、联系方式） 用电信息（客户号、月份、类别号、用电度数） 费用管理（客户号、月份、费用、收费标志） 收费登记（客户号、月份、应收费用、实收费用、员工号） 结余登记（客户号、月份、应收费用、实收费用、结余费用）2、根据关系模型绘制出E-R模型为：3、 创建表1.客户表Create table 客户(客户号 char(5) PRIMARY KEY,客户名 char(4),地址 varchar(50),联系方式 char(10);插入数据：Insert into 客户 values('00001','三','市南区','0000000');Insert into 客户 values('00002','四','黄岛区','0000002');Insert into 客户 values('00003','王五','崂山区','0000003');Insert into 客户 values('00004','兰','城阳区','0000004');Insert into 客户 values('00005','青','黄岛区','0000005');Insert into 客户 values('00006','倩','市南区','0000001');2.用电类型表Create table 用电类型(类别号 char(10) PRIMARY KEY,类别名 varchar(50),电价 money);插入数据：Insert into 用电类型 values('ABC','家庭','1.00');Insert into 用电类型 values('ABD','政府','2.00');Insert into 用电类型 values('ABE','工厂','1.50');Insert into 用电类型 values('ABF','学校','2.50');Insert into 用电类型 values('ABG','医院','0.50');3.员工表Create table 员工(员工号 char(5) PRIMARY KEY, char(20),性别 char(10),联系方式 char(20);插入数据：Insert into 员工 values('12345','丽','女','1230000');Insert into 员工 values('12346','王华','男','1230002');Insert into 员工 values('12347','悦','女','1230003');4.用电信息表Create table 用电信息(客户号 char(5) ,类别号 char(10) ,月份 date ,用电度数 char(8),primary key (客户号,类别号,月份),foreign key (客户号) references 客户(客户号),foreign key (类别号) references 用电类型(类别号);Insert into 用电信息 values('00001','ABC','2013-12-01','100');Insert into 用电信息 values('00001','ABE','2013-12-01','220');Insert into 用电信息 values('00002','ABC','2013-12-01','110');Insert into 用电信息 values('00003','ABE','2013-11-01','125');Insert into 用电信息 values('00003','ABE','2013-12-01','105');Insert into 用电信息 values('00004','ABC','2013-12-01','200');Insert into 用电信息 values('00005','ABC','2013-12-01','102');Insert into 用电信息 values('00006','ABC','2013-12-01','100');5.费用管理Create table 费用管理(客户号 char(5) ,月份 date ,费用 money,收费标志 varchar(50),PRIMARY KEY (客户号,月份),foreign key (客户号) references 客户(客户号);6.收费登记Create table 收费登记(客户号 char(5),月份 date ,应收费用 money,实收费用 money,员工号 char(5), PRIMARY KEY (客户号,月份),foreign key (员工号) references 员工(员工号);7.结余登记Create table 结余登记(客户号 char(5),月份 date ,应收费用 money,实收费用 money,结余费用 money, PRIMARY KEY (客户号,月份);4.创建触发器触发器1：计算费用create trigger change_trigger1 on 用电信息for insertas insert into 费用管理 (客户号,月份,费用)SELECT inserted.客户号,inserted.月份,inserted.用电度数*(select 电价 from 用电类型,inserted where 用电类型.类别号=inserted.类别号)FROM inserted;触发器2:未收标志create trigger change_trigger on 费用管理for insertas update 费用管理 set 收费标志='未收'触发器3：已收标志create trigger change_trigger3on 收费登记for updateasupdate 费用管理 set 收费标志='已收'from 费用管理,insertedwhere 费用管理.客户号=inserted.客户号 and 费用管理.月份=inserted.月份;触发器4:结余登记create trigger change_trigger4on 收费登记for update asinsert into 结余登记select inserted.客户号, inserted.月份,inserted.应收费用,inserted.实收费用,inserted.实收费用-inserted.应收费用from inserted;5.建立存储存储过程1：应收费用，实收费用create procedure ch_procedure01month date asbeginselect 月份,应收费用,实收费用 from 收费登记where 收费登记.月份=monthendgo存储过程2：未收费create procedure ch_procedure02month date asbeginselect 客户号,月份,结余费用 from 结余登记where 结余登记.月份=monthorder by 结余费用endgo6.表间关系六、代码实现过程1.显示窗体的容与表的容private void Form5_Load(object sender, EventArgs e) string consqlserver = "Data Source=GXW-PC;Initial Catalog=liqiuyue0;Integrated Security=True" /string consqlserver = "Data Source=CHEN-PC;Initial Catalog=rl;Integrated Security=True" /定义连接数据源 string sql = "select * from 用电信息 " SqlConnection sqlcon = new SqlConnection(consqlserver); sqlcon.Open(); SqlDataAdapter da = new SqlDataAdapter(sql, sqlcon); DataSet ds = new DataSet();/shengming try da.Fill(ds); if (ds.Tables0.Rows.Count > 1) /判断是否有符合条件的数据记录 /将获得数据源赋予数据库控件 dataGridView1.DataSource = ds.Tables0; catch (Exception ex) throw new Exception(ex.ToString(); finally sqlcon.Close(); sqlcon.Dispose(); da.Dispose(); 结果如下图：2.插入一行信息的代码 private void label3_Click(object sender, EventArgs e) private void button1_Click(object sender, EventArgs e) string consqlserver = "Data Source=GXW-PC;Initial Catalog=liqiuyue0;Integrated Security=True" / string sql = "select * from 客户 " SqlConnection sqlcon = new SqlConnection(consqlserver); sqlcon.Open(); try / 首先判断输入信息是否完全 if (textBox1.Text = "") MessageBox.Show("请输入完整的数据信息", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Warning); else DataSet ds = new DataSet(); / 在此判断保存重复记录问题 string strSqls; strSqls = string.Format("SELECT * FROM 用电信息 where 客户号='" + textBox1.Text.Trim() + "'and 类别号='" + textBox2.Text.Trim() + "'and 月份='" + textBox3.Text.Trim() + "'"); /定义SQL Server连接对象 SqlDataAdapter da = new SqlDataAdapter(strSqls, sqlcon); da.Fill(ds); if (ds.Tables0.Rows.Count > 1) MessageBox.Show("已经存在", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Error); else strSqls = "insert into 用电信息 values ('" + textBox1.Text.Trim() + "','" + textBox2.Text.Trim() + "','" + textBox3.Text.Trim() + "','" + textBox4.Text.Trim() + "');" /定义SQL Server连接对象 / SqlConnection sqlcon1 = new SqlConnection(consqlserver); SqlCommand cmd = new SqlCommand(strSqls, sqlcon1); try sqlcon1.Open(); cmd.ExecuteNonQuery(); catch finally sqlcon1.Close(); sqlcon1.Dispose(); cmd.Dispose(); MessageBox.Show("保存成功", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Information); /刷新数据 string sqls = "select * from 用电信息 " SqlDataAdapter da1 = new SqlDataAdapter(sqls, sqlcon); da1.Fill(ds); if (ds.Tables0.Rows.Count > 1) dataGridView1.DataSource = ds.Tables0; catch 结果如下图：3.修改一行信息的容 private void button2_Click(object sender, EventArgs e) string consqlserver = "Data Source=GXW-PC;Initial Catalog=liqiuyue0;Integrated Security=True" / string sql = "select * from 客户 " SqlConnection sqlcon = new SqlConnection(consqlserver); sqlcon.Open(); try if (textBox1.Text = "") MessageBox.Show("请输入客户号，类别号，月份", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Warning); else DataSet ds = new DataSet(); string strSqls = string.Format("SELECT * FROM 用电信息 where 客户号='" + textBox1.Text.Trim() + "'and 类别号='" + textBox2.Text.Trim() + "'and 月份='" + textBox3.Text.Trim() + "'"); / string strSqls = string.Format("SELECT * FROM 客户 where 客户号='" + textBox1.Text.Trim() + "'"); / string strSqls = string.Format("update teacher set tname='" + textBox2.Text.Trim() + "'where tno='" + textBox1.Text.Trim() + "'"); SqlConnection con = new SqlConnection(consqlserver); SqlDataAdapter da = new SqlDataAdapter(strSqls, con); /定义SQL Server连接对象 da.Fill(ds); int tnum = dataGridView1.CurrentRow.Index;/先选中某一行 string oldDate = dataGridView1.Rowstnum.Cells"月份".Value.ToString(); string oldLeibie = dataGridView1.Rowstnum.Cells"类别号".Value.ToString(); / strSqls = string.Format("update 客户 set 客户名='" + textBox2.Text.Trim() + "'where 客户号='" + textBox1.Text.Trim() + "'update 客户 set 地址='" + textBox3.Text.Trim() + "'where 客户号='" + textBox1.Text.Trim() + "'update 客户 set 联系方式='" + textBox4.Text.Trim() + "'where 客户号='" + textBox1.Text.Trim() + ""); strSqls = string.Format("update 用电信息 set 类别号='" + textBox2.Text.Trim() + "',月份='" + textBox3.Text.Trim() + "',用电度数='" + textBox4.Text.Trim() + "'where 客户号='" + textBox1.Text.Trim() + "'and 类别号='" + oldLeibie + "'and 月份='" + oldDate + "'"); SqlConnection cons = new SqlConnection(consqlserver); SqlCommand cmd = new SqlCommand(strSqls, cons); try cons.Open(); cmd.ExecuteNonQuery(); catch finally cons.Close(); cons.Dispose(); cmd.Dispose(); MessageBox.Show("修改成功", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Information); /刷新数据 string sqls = "select * from 用电信息" SqlDataAdapter da1 = new SqlDataAdapter(sqls, con); DataSet dss = new DataSet(); da1.Fill(dss); if (dss.Tables0.Rows.Count > 1) dataGridView1.DataSource = dss.Tables0; catch 运行结果如下图：（注应该先选中，在修改，目的改主码）5. 删除一行信息的容 private void button3_Click(object sender, EventArgs e) string consqlserver = "Data Source=GXW-PC;Initial Catalog=liqiuyue0;Integrated Security=True" SqlConnection sqlcon = new SqlConnection(consqlserver); sqlcon.Open(); try if (textBox1.Text = "") MessageBox.Show("请选择或输入要删除的信息", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Warning); else DataSet ds = new DataSet(); / 判断要删除的数据信息是否存在 string strSqls; strSqls = string.Format("SELECT * FROM 用电信息 where 客户号='" + textBox1.Text.Trim() + "'and 类别号='" + textBox2.Text.Trim() + "'and 月份='" + textBox3.Text.Trim() + "'"); / strSqls = string.Format("SELECT * FROM 客户 where 客户号='" + textBox1.Text.Trim() + "'"); /定义SQL Server连接对象 SqlConnection con = new SqlConnection(consqlserver); SqlDataAdapter da = new SqlDataAdapter(strSqls, con); da.Fill(ds); if (ds.Tables0.Rows.Count > 0) if (MessageBox.Show("确认要删除吗？", "信息提示", System.Windows.Forms.MessageBoxButtons.YesNo, System.Windows.Forms.MessageBoxIcon.Question) = System.Windows.Forms.DialogResult.Yes) /定义删除数据信息的SQL语句 strSqls = string.Format("delete from 用电信息 where 客户号='" + textBox1.Text.Trim() + "'and 类别号='" + textBox2.Text.Trim() + "'and 月份='" + textBox3.Text.Trim() + "'"); /定义SQL Server连接对象 SqlConnection cons = new SqlConnection(consqlserver); SqlCommand cmd = new SqlCommand(strSqls, cons); try cons.Open(); cmd.ExecuteNonQuery(); catch finally cons.Close(); cons.Dispose(); cmd.Dispose(); MessageBox.Show("信息删除成功", "信息提示", System.Windows.Forms.MessageBoxButtons.OK, System.Windows.Forms.MessageBoxIcon.Information); /刷新数据 string sqls = "select * from 用电信息 " SqlDataAdapter da1 = new SqlDataAdapter(sqls, con); DataSet dss = new DataSet();
