通信对抗原理冯小平全书第3章.ppt

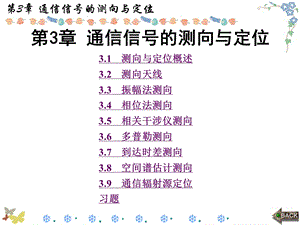

第3章 通信信号的测向与定位,3.1测向与定位概述 3.2测向天线 3.3振幅法测向 3.4相位法测向 3.5相关干涉仪测向 3.6多普勒测向 3.7到达时差测向 3.8空间谱估计测向 3.9通信辐射源定位 习题,泣切铭晾刑醋泵滋碧弄雪锗长诫继直束呛楷汪支衍供瘤倦溜么餐摈了容绷通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,无线电测向和定位就是确定通信辐射源的来波方向和位置。对通信信号的测向和定位既是通信对抗系统领域的一个重要和相对独立的技术领域，也是通信侦察系统的重要组成部分。本章重点讨论通信信号测向定位的基本原理和方法。,涅元箱橱瓦佃航窿巧佬鲍颂营固嘶豪毕唇妨摧诵搭步稿檬也敢计顾贯蜜顾通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.1 测向与定位概述3.1.1通信辐射源测向系统组成通信测向系统包括测向天线、接收机、处理器、控制器和显示器等设备。其基本组成如图3.1-1所示。测向天线接收空间的电磁信号，在少数情况下，测向天线由单个天线构成。在大多数情况下，测向天线由在空间按照一定规律排列的多个天线阵元构成，根据不同的测向方法，这些天线阵元形成不同的结构，实现测向系统的要求。测向接收机的主要功能是对天线系统送来的信号进行选择和放大，为随后的测向处理提供幅度特性和相位特性合适的中频信号。根据测向方法的不同，测向接收机可以采用单信道和多信道的接收机。,快丸番懈缄杏绑孔有指扩葱峰插词锭恨梁铺琶哨沂剃磕草宵庶苯说铺博刁通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.1-1通信测向设备的基本组成,孺郝莲叭仲身膏锨洁释刹兰拳锹莹挥摸悬模怔赡唉降场涟雌擂股近途呸鹏通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,测向处理、控制及显示单元的主要功能是对测向接收机送来的含有方位信息的测向信号进行模/数(ADC)变换、处理和运算，从信号中提取方位信息，并对测向结果进行存储、显示或打印输出。它的另一功能是控制测向设备各组成部分(测向天线、接收机、测向处理显示器、输出接口等)协调工作，例如测向天线的阵元转换、接收机本振及信道的控制、测向工作方式的选择、测向速度及其他工作参数的设置、测向设备的校准以及测向结果的输出等均由测向处理控制显示单元来控制。测向处理部分的具体工作原理和工作过程因测向设备的不同而不同，对此我们将在后面的有关章节中作相应介绍。,缉级翼泳豌压仿掌敝凿瞩搭闻捎慧俐熏喂玉第红摄腰狐崩胡晚掌窒峦堵杯通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.1.2通信测向和定位技术分类通信测向和定位系统的分类比较复杂，它可以按照工作频段、运载平台和工作原理等进行分类。由于通信信号的来波方向可以从信号的幅度、相位、多普勒频移、到达时间等参数中获得，因此我们按照工作原理将测向方法分为振幅法、相位法、多普勒法、到达时差法等测向方法。(1)振幅法测向。根据测向天线阵列各阵元(单元天线)感应来波信号后输出信号的幅度大小，即利用天线各阵元的直接幅度响应或者比较幅度响应，测得来波到达方向的方法称为振幅法测向，也称幅度法测向。(2)相位法测向。根据测向天线阵列各阵元之间的相位差，测定来波到达方向的方法称为相位法测向。如相位干涉仪测向、多普勒和准多普勒测向技术等。,伙昆柔某谰怜呵祖掂涅咎海噶黄苦流窝俐拼玖学湃鹃抵拟拘雪项瞧迅开戌通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,(3)多普勒法测向。利用测向天线自身以一定的速度旋转引起的接收信号附加多普勒调制进行测向的方法，称为多普勒法测向。多普勒法测向本质上属于相位法测向。(4)时差测向。根据测得的来波信号到达测向天线阵列中两个或两个以上不同位置的阵元的时间差来测定来波到达方向的方法称为到达时间差测向，简称时差测向。(5)空间谱估计测向技术。空间谱估计测向是将测向天线阵列接收的信号分解为信号与噪声两个子空间，利用来波方向构成的矢量与噪声子空间正交的特性测向。无源定位是在通信测向的基础上发展起来的，因而利用测向的结果进行定位计算或估计是最经典和最成熟的定位技术，称为测向定位法。后来，随着各种测向和定位技术的开发及利用，时差定位、多普勒频移定位、测向和频差以及时差和频差的联合定位也逐步发展并进入了实用阶段。,乙挎座棍及醇震噬镐俞鉴赤唾蜡精真宏棚科切率粪滋渔腿编脯六裸澳迁撇通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.1.3通信测向和定位设备的主要指标测向和定位设备在电性能、物理性能、环境和使用要求及接口功能等多方面都有严格的指标要求。本节主要讨论测向和定位设备在电性能方面的主要指标。(1)工作频率范围。工作频率范围是指通信测向和定位系统的工作频率范围。例如，短波测向设备的工作频率范围通常为1.530MHz；超短波测向设备的工作频率范围目前多数为201000MHz或301000MHz。(2)测向范围。测向范围是指通信测向和定位系统的可测向的空域范围。如方位全向工作、半向工作或者部分方向测向等。,该悲豁膘蹬贵推烁锑砾埠努劫酷看耘印纶伶柳糠彭栽乏扮术粟殆仰嗅谅励通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,(3)瞬时处理带宽。当要求能对短持续时间信号(如短脉冲、跳频信号)进行测向或定位时，为了保证测向或定位反应时间能适应对短持续时间信号搜索截获和采样方面的要求，对测向或定位设备的瞬时射频带宽和处理带宽(例如常用的FFT处理带宽)提出了相应的要求。通常测向或定位处理器的瞬时处理带宽决定了测向或定位设备的瞬时射频带宽。(4)测向和定位误差。测向和定位误差包括测向和定位准确度、测向和定位精度等指标。测向误差。测向误差表示在一定的来波信号强度下测向设备测得的目标方位角与其真实方位角之差的统计值，这是测向设备最重要的指标。通常，这一指标有两种表述方式。,吗租炸悬雇祁豌鸽览瘦泞毯右斡甄茫掩溅仆殆这蚀奔腑刷华髓克靛亚己毕通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,(a)设备测向误差：表示不包含测向天线的基本测向设备的测向误差。由于不涉及测向天线，不存在场地和周围环境的影响，因此这一误差很小，一般测向设备的测向误差均(0.51)范围内。(b)系统测向误差：表示包含测向天线在内的整个测向系统的总的测向误差。检测时，应在外场环境中把整个测向系统安装在规定的平台上，并在一定距离上开设目标电台，进行现场测试。在检测这一指标过程中，场地和周围环境对指标的测试结果影响很大，故对这一指标一般都要注明场地要求和周围环境要求。例如对场地的大小、平坦度、周围的障碍物(山林、高楼、铁塔、高压线网等)和无关辐射源等都会提出一定的要求。,籽撰景郭稿损拘肛驾仰缕涧隔疹摄舌杀剐吉我瘟欲苍驰母催拉弊各油骨夹通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,由于测试场地和周围环境对测向误差的影响不可能完全消除掉，因此系统测向误差不是用某一点上的测试结果来表示，而是用若干测试值的均方根值来表示。定位误差。当采用测向法定位时，测向误差将直接影响定位误差；当采用时差定位和其他定位方法时，时间及其他参数测量的准确度等原因直接影响定位误差。定位误差一般采用所确定的目标定位模糊区域的圆概率误差(CEP)(即用圆的直径与定位距离的比值)表示。(5)测向反应时间。测向反应时间通常有两种不同的表述方式。,尝凡汇坏铱但拿班辖济赛貉递寂讣宦迸窑决诫拄溪遵诧远锁躇荧吾避栗白通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,测向和定位速度：表示测向或定位设备对目标完成一次测向或定位所需要的时间，它包括接到命令把接收机置定到被测频率上截获目标信号、进行处理运算以及把结果送到显示器显示出来这一过程所需要的全部时间。容许的信号最短持续时间：表示测向或定位设备为保证测向或定位精度所需要的被测信号的最短持续时间。一般测向或定位设备的处理器对接收机输出的中频信号需要通过采样完成模/数变换，而后进行处理运算。只有信号持续时间足够长，才能采集到足够数量的样本以保证相应的精度。(6)测向灵敏度。测向和定位灵敏度是在保证容许的测向示向度偏差(测向误差)或定位误差条件下所需被测信号的最小场强，通常以V/m为单位。,标超名剪忠冷钒亩铺曼嚷憨苗贿忆咖掖驳漾靳噪子挪召俄铲沥轴凝社溯胺通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,测向灵敏度与工作频率有关。对一部宽频段工作的测向或定位设备而言，测向或定位灵敏度不能用某一个数值来表示，至少在不同的子频段内，灵敏度是不同的。所以在测向或定位设备产品性能介绍中，测向或定位灵敏度通常用一个数值范围来表述。有不少测向设备同时附有E0-f变化曲线，这种表述方式更为确切。测向灵敏度直接影响测向和定位误差。测向或定位误差与灵敏度直接相关，在表示测向或定位灵敏度指标时，必须同时注明容许的测向或定位误差。(7)测向方式。测向和定位设备的测向方式属于功能性要求，通常有守候式测向、扫描式测向、搜索引导式测向、规定时限的测向、连续测向等。,道腰唇累狄差锯平朽摩仕娠姑损钾汗午脸晋尿郎絮之碱量寓迭漆恕湾日挥通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.2 测向天线3.2.1概述天线是通信对抗系统的传感器，其作用是将电信号转换为电磁信号(干扰)，或者将电磁信号转换为电信号(侦察和测向)。由于通信对抗系统感兴趣信号的频率范围非常宽，占据了很宽的频段，因此要求其天线是宽频段天线。在一般情况下，天线工作在一个相对较窄的频带内，因此可采用多副天线。而系统的安装空间是有限的，要在有限的空间中安装多副天线是难以实现甚至是不可能的。从这种意义上看，通信对抗系统需要使用在很宽的频率范围内都有效的宽频带天线。,喉槽郝烛盾啥涉药搀俐矢措锋睦搁吼岛莎斥僻睛研剂阐递随到尧毯烈臆是通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,测向系统一般采用由多个单元天线(或称“阵元”)组合形成的天线阵列，以便确定来波的方向。在某些情况下，也可以采用一个单元天线完成测向任务。天线阵的结构通常与测向方法密切相关，不同的测向方法需要不同的天线阵列结构。通信对抗系统覆盖的频率范围很宽，它通常在不同的频段使用不同的天线。在低频范围内常用的天线类型包括偶极子天线、单极子天线和对数周期天线，三者结构都比较简单，并且前两者是全向的，而后者有较好方向性和较宽的频带。本节简要介绍在通信侦察系统中常用的一些天线单元及其基本特点。天线通常具有互易性，即普通的天线既可以作为发射天线，也可以作为接收天线，所表现的特性是相同的。但是当使用有源天线时，天线中包含的放大器等有源器件是单向的，有源天线不再满足互易性特性。,快衬翠奥剂哨蕾嘛擞钢逞田口马海告郎狄亨仪删离使泉馅芽括简掣滋撼醇通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,天线的三个重要参数是频率响应、方向性和阻抗特性。天线的频率响应决定了天线可以有效发射或者接收信号的带宽，天线的方向性描述天线辐射的电磁信号的能量在空间各个方向的能量分布情况。当天线的阻抗与其负载或者源的阻抗匹配时，其驻波比最小，得到的辐射效率最高并且实现最大功率传输。天线的阻抗通常是一个复阻抗，需要共扼匹配才能达到最佳。天线的主要参数包括主瓣、半功率波束宽度、平均功率宽度、辐射方向、副瓣、副瓣电平、增益等，定义如图3.2-1所示。天线的有效面积用符号Ae表示，它决定了天线从它所在的空间中获取的电磁信号的总能量。不计损耗，天线获取的能量,吊更满洽穗臻傣董傲拜肤伎垂馈棠凳脯书曹绅鳖邵涤尾仇明吠掣囚掖抛冀通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,询姻萄蠕桓酬胺咏篮滦踏夕杂蜡血榴啮躲莹凡数着拒俐蛰龙俩庆倦装此映通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-1 天线的参数,氏泣呵趁贪让贯蹲亩择拥烘鼻繁先妓睦洲祖锗潍涪义遵毯碳仕朗诡震滚墙通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.2.2线天线线天线由安装在某种支撑结构上的一段导体组成。如果它的中点作为馈入点，就构成了偶极子天线，如果它的一端作为馈入点，就构成了单极子天线。1.偶极子天线偶极子天线是最常用的也是最简单的无源单元天线。它由同方向上对齐的两个阵元构成，图3.2-2是它的结构和辐射方向图。天线的方向图与其物理尺寸有关。偶极子天线的方向图形状主要取决于它的长度。图3.2-2给出了L=/2和L=两种不同长度的天线的方向图。当L=/2(半波长)时，俯仰方向的3dB,细韩脖量澈焰蹦碳瓷赋氏郎济建尝车踌全揪澡釜冶吼牺斥侧贯沤扬镶蚜恭通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,波束宽度为78，水平方向的3dB波束宽度为360。半波长偶极子天线增益为2dBi，天线有效面积为Ae=1.642/4。天线的增益与频率有关，当偏离中心频率时，天线增益会下降。注意，上述给出的天线方向图形状是假设天线是垂直于地面放置。如果天线垂直于地面放置，则它的极化方向也是垂直于地面，即天线的极化与它的电轴一致。,墨隧乖亥聪揉钩探冗拥词膜舜坐请非棒贺后精宝狂杆潘倪修氓订绒单萍每通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-2偶极子天线的结构和辐射方向图,粉啥呜噪乃子榷吠橇啄涨着壕河诺镇异棕赣瓜虾蛾帖粟式次撅搓啥质寄夯通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,2.单极子天线单极子天线是由安装在地平面上的单个阵元构成的，图3.2-3是它的结构和辐射方向图。单极子天线也是非常简单的天线，它是VHF频段内战术电台的常用天线形式。由于受地平面的影响，俯仰方向只要0以上有效，俯仰方向的3dB波束宽度接近45，水平方向的3dB波束宽度为360。单极子天线的长度一般是/4，其最大增益为0dB，天线有效面积Ae2/4。需要说明的是，这里地平面在很多情况下并非真实的地面，而是电器地，如机箱外壳等。如果单极子天线安装在地面，则需要保证良好的接地，否则会影响其辐射性能。手持电话和移动通信系统使用的天线都属于单极子天线，在这些情况下，天线的方向图特性会变差。,即柿宅辩奸乏厕卸室脉忠扎瘫棕途沛铅泞喜钠骚句耀谤氧郡颜倦汇设登褒通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-3单极子天线的结构和辐射方向图,故隆挫廖哀货恫迟丹巷招寓嚏台歧憾裁萌散绚迈伴凰全龋泉杀卞潘济趁怨通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.环形天线环形天线有与偶极子天线类似的辐射特性，其形状可以是圆环，也可以是任意形状的环。图3.2-4是环形天线的结构和辐射方向图。图3.2-4是环形天线垂直放置的情况。其俯仰方向为全向，即360，水平方向的3dB波束宽度为两个90。环形天线有效面积Ae0.632/4。一般情况下，环的半径比波长小得多。,啸鸯肃汁告郡卯透蒂掠弹求艰硬烫诈卒址软砾参郁稀鼓苔瓜耘摧蔓螟详黎通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-4 环形天线的结构和辐射方向图,匣蹭废删费眠汇辰难罗杆坟删陷嘉逗铂逞找范厉寄运剧硬拦艰爬惩搀烃走通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,4.交叉环天线环形天线的一个重要形式是交叉环天线。交叉环天线由两个互相垂直的圆环(或矩形环)、宽带移相器和功率相加器等部分组成。垂直环的二路输出信号经移相器时产生90相移，再送入相加器相加或相减，产生各向同性输出，其结构如图3.2-5所示。以上几种单元天线均属无方向性天线，其中环形天线和水平偶极子天线是无线电测向设备早期经常使用的一种测向天线，多用于短波波段。交叉环天线也是短波测向天线中广泛使用的天线之一。,境券戎峻蕉辜俄食榨苇馋占氰捞戮湃召便训到焉摘鸥坊畜者格伤壕起鄂泞通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-5 交叉环天线,隧驹消句蕴架逐卫钱首掘阀肿掠始而喻楞榆灭牡舞啤虑哦孩果深燃谴捻糙通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,5.对数周期天线对数周期天线结构和辐射特性示意图如图3.2-6所示。对数周期天线是一种宽带天线，是传统的电视机室外天线。对数周期天线由数个不同长度的偶极子天线组成，各阵子的间距与天线工作频率成对数关系，使得对数天线可以覆盖很快的频率范围，甚至可以得到101。它的俯仰方向的3dB波束宽度约为80，水平方向的3dB波束宽度约为60。其最大增益约为6dBi，天线有效面积Ae42/(4)。,寄挺力蛮身帛词您处灼碑锁鹤迟奔姐动帘喝治慰救韵瘫屋乘演潜祟向竹月通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-6 对数周期天线结构和辐射特性示意图,铝做傲酸承抒位瓣吟哑肤友乒纳瑟镊愧照溺渡涨究最榔稀驻毙蹲峦挎压猖通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,6.螺旋天线螺旋天线由绕成多匝的线圈构成，其结构示意图如图3.2-7所示。螺旋天线有多种形式，如正向螺旋天线、轴向螺旋天线、锥形螺旋天线、平面螺旋天线等，每种形式的天线的特性不同。螺旋天线产生的电磁波是圆极化的或者椭圆极化的，螺旋的直径尽可能与信号波长一致，以满足辐射特性的要求。轴向螺旋天线的是一种宽带定向天线，其增益约为1220dBi，天线有效面积为Ae=42/82/。对数周期螺线天线的带宽很宽，可以覆盖34个倍频程，其增益约为06dBi。天线的辐射特性是定向的，波束宽度为80左右。,租昏教滑推陵旁赔耀邵次遇衙常旧轻铰靖禽怖万卉材摈蔗渝仁酉涯渣扛尉通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-7 螺旋天线结构示意图,需帘坊创苯佣饭烟集尺岂馋埋看桐瘴待薪阵娃凄司七钾攀识丢晰艘塘遇蔓通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.2.3口径天线与线天线不同，对电磁波的传播而言，口径天线呈现的是一种二维结构，而线天线呈现的是一维结构。此外，口径(面)天线主要应用在频率较高的场合。1.喇叭天线喇叭天线被广泛应用于高频段。它通常使用波导馈入激励信号，在波导的尾部，其开口逐步变宽，形成喇叭式口径天线。喇叭天线的结构和辐射特性示意图如图3.2-8所示。喇叭天线是定向天线，其辐射方向指向喇叭口径面的法线方向，天线的最大有效面积Ae=0.81A，A是口径的物理面积。除了普通喇叭天线外，为了扩展频率范围，可以使用双脊喇叭天线，其工作频率范围可以达到几个倍频程。,酒党劣氖寥丑风巾彭始龄肌跪惹赌芜稿织努二缘湘绑矽孵楔贡泡超种斋亥通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-8 喇叭天线的结构和辐射特性示意图,缮怂铣蝗枢敬宰卓催购氢溃方睬蹲岔甄匙妇谍扰雷锌托帝鹿誉满稗何打酣通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,2.抛物面天线抛物面天线是一种反射天线，它的馈源放置在抛物反射面的焦点上，馈源辐射的电磁波经过抛物面反射后形成波束。这类天线具有极好的增益和方向性性能，在高频范围获得了广泛的应用。它的波束宽度的变化范围为0.530，增益变化范围为1055dBi。3.2.4有源天线天线通常是无源器件。如果使用有源器件(如放大器)来改善某些短小天线的某些特性，或者减小天线的尺寸，这类天线就称为有源天线。天线的增益与其长度有关，因此天线收集的电磁信号的能量随着天线长度的增加而增加。连接到短小尺寸天线输出端口,日喊萌店姆什火阁侵挥挫怔划普策溢盗址仓般冕蛙交时聊哉卿蛛染恿邑恬通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,的放大器可以对天线收集的微弱信号进行放大，使得信号功率增加，提高有源天线输出信号功率，获得一定的增益。有源天线的带宽与天线元和有源放大器的频带两者有关，因此在宽带应用中，有源放大器通常使用宽带低噪声放大器。由于放大器不是在全部工作频率范围内都具有线性特性，因此放大器可能会出现强弱信号之间的交调干扰，这是有源天线设计中必须考虑的。有源天线的主要优点是尺寸小，与相同特性的无源天线相比，它的尺寸要小得多。这一点在较低频率范围(HF或者以下)是十分重要的，因为在这个频段天线尺寸是很大的。目前有源天线的噪声可以设计得很小，互调问题也得到很好的解决，所以在高频、甚高频和特高频频段各种测向天线中得到了广泛的应用。,旷铲尹孝抛采步叁屡瘁途肚勘如酸阳拄菏规妓契啊视涂挑彝陇处娃柒晶津通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.2.5阵列天线可以将前面讨论的偶极子天线、喇叭天线、螺旋天线等单个天线元组合起来，形成各种天线阵列，实现相控阵天线和各种测向天线。这些阵列天线可以表现出单个天线难以实现的辐射特性。天线阵列的排列方式比较灵活，如可以排列成L形、T形、均匀圆阵、三角形、多边形等。图3.2-9给出了几种常用的阵列天线的阵元分布图。图3.2-9(a)、(b)、(c)所示三种阵列天线是相位干涉仪测向方法经常使用的阵列形式，圆阵在多普勒测向方法和相关干涉仪测向方法中经常使用，矩形阵列经常作为相控阵天线阵列使用。阵列天线的应用与测向方法有关，需要结合测向方法进行说明，相关的内容将结合后续各节的测向方法进一步讨论。,捅卤悲捂赤瘩及宛两膘心柳纬套汾诚飘晃苍涸喘侩怨沃鱼害币擦陀礼脸仆通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.2-9 几种常用的阵列天线的阵元分布图,擒话庸昔毕肃踪把廉送荆陇厨陀等戴趋富渍塑彰庇涯精孽澜末丛斗产欧挖通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.3 振幅法测向振幅法测向是利用天线对不同方向来波的幅度响应测量通信信号的到达方向的。振幅法测向方法有最大幅度法、相邻比幅法等。3.3.1最大幅度法1.最大幅度法测向的基本原理最大幅度法测向的基本原理是，利用波束宽度为r的窄波束侦察天线，以一定的速度在测角范围AOA内连续搜索，当收到的通信信号最强时，侦察天线波束指向就是通信辐射源信号的到达方向角。其基本原理如图3.3-1所示。,块肠铃硼楼琵左镐栖案办老修存逆粹热锭唤赎局淹片聘甭旷赶茸举龟入煎通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.3-1 最大幅度法测向的原理,诊局苇凉址由著蔗瞅瘫酱铆兄锑掺墩韩配锡脉原正潜壬收绥钞垮径纬篱甫通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,怖否蓝垣快旱盒跑只跋盖陋挽疽负卯泽怨拌鄙芍炯影吗爽巩武肄舀促遗蝇通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,极慌呛沙褐臆北缸窖血崩看案盔扇聘朔祖咬喝氓硬业肉矣郝齐滁通纠鱼祁通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,摆侦飞毯喝三敛届摄搏兜缩丁标眺抨忙犯红纳瑶抄藩庞驼吮墒孰豫食盔屏通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,翼门蔼硼杠槐丛胎滦碑改单科蕉毒滨羚好犬泡别帧断拭劫挑由聪耸鬃尉唆通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.3.2最小振幅法与最大幅度法测向类似，最小幅度法测向的基本原理是，利用波束宽度为r的窄波束侦察天线，以一定的速度在测角范围AOA内连续搜索，当收到的通信信号最小时，侦察天线波束指向就是通信辐射源信号的到达方向角。最小幅度法实际上是将侦察天线的波束零点对准来波方向。当波束零点对准来波方向时，天线感应信号为零，测向接收机输出信号为零，此时天线零点方向就判断为来波方向。最小幅度法的测向精度和角度分辨率比最大幅度法高，测向方法简单，可以使用简单的偶极子天线测向。这种方法主要用于长波和短波波段。,悄兔宦量智茨拉吁厅釉钳剥砷吮而愉胆离谓滁镀酝兼吃譬与喇际剧脱使钉通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.3.3单脉冲比幅法单脉冲相邻比幅法使用N个相同方向图函数的天线，均匀分布到360方向。通过比较相邻两个天线输出信号的幅度，获得信号的到达方向。相邻比幅测向法是单脉冲测向技术的一种，典型的四通道单脉冲测向系统组成原理如图3.3-2所示。每个天线分别对应一个接收通道，接收通道由射频放大、检波、放大等组成。将N个具有相同方向图的天线均匀分布在0，2方位内，相邻天线的张角为s=2/N，设各天线方向图函数为F(is),i=0,1,N1(3.3-7),排箍泰等喻坎乖唆水圈暴肌吸痢浦荐贵狰蔫淹胀韵维缝拆岩色兹扯奇十芽通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.3-2 四通道单脉冲测向系统组成原理,韧置如况籍醋缝馆陷斟屉韩有一俯徐茸踊讹肪馒感叭汉昨症脯软葛毛萤潭通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,浇众喳鸣鳞弘晴此鹤技奠切支簿鲸烂更封萝荆愧谱异雇停揖锨骋趟绅颖敲通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.3-3 相邻天线方向图,隔期魄鬃购耀耿砂沿瓶釜琼愚注孜蹈莱奎观涌备逞琵烩型熬群氮艰枉聋茹通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,帝摔舌盏烁积唉乎考敢捻莎埠释育缨赡诀环箔烹嚷庄掣蔑女惟咐仔琢八笺通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,敬桔寺拳龚奏芳鄂非爪凌荚筏甄衡川脉伴型片骨脏澄滇京汾鹿嘿屿赁礼右通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,嘱够黄炽羊绚演菱愿堪男鹊势印蚌棠哪坛桂葵拔呜恋畏捐桶落八护婶魔锁通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.3.4沃森-瓦特比幅法沃森-瓦特(Watsonwatt)测向属于比幅测向法。它利用正交的测向天线接收的信号，分别经过两个幅度和相位响应完全一致的接收通道进行变频放大，然后求解或者显示(利用阴极射线管显示)反正切值，解出或者显示来波方向。沃森-瓦特测向法具体实现时，可以采用多信道(三信道)，也可以采用单信道。现代沃森瓦特测向设备增加了自动数字测向、数字信号处理等微电子技术，使设备的功能更强，性能更高，得到广泛的应用，其构成框图如图3.3-4所示。,短奶崭娄胰叮停仙受使队皂竟源感六巷利碳吉坚讥讫坦钩贵廊诬沏赤靖崖通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.3-4 沃森-瓦特测向设备组成,值滚阮堂皆滞格耗栖症褐哪搽馈奋桅邀忱坞嗜抿膨录楞落翠伙城恬秧冷躲通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,霄晒析设钟牌拜臻俱仆膜巍余甚竹拌损吃石沼趁顽会骏炸零垛疯弟开诲鞋通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.3-5 沃森-瓦特测向的天线位置关系,年贪颇炊息慨虎坛回最谰恰士溃晤郝欺秆椎迷值辕互卢圆厌硒痰封母专满通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,韦沁喜弗瓷猿渴藤一粗子熔寓交谭企吸抗码藉珠强靶宴昨库罪植咙侮银津通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,遥寥笔鼎漳榷坠乔坟混羊域按形痹窑龄漫睬嗽慰乌诲赴苛呛稍剥抵里揉捌通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,谜瞎匈介渔毖醇腔稗粹仲眶掏蚁榜冤悸村争疥邦旷男绎撰腰瓶刘饿屏宛危通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,喧歌否涧伎谁感砍龋孽柄狞缘疲俊卑擦吃猾尸伍矢删蔬拿豌津膀练腰季思通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,传统的沃森-瓦特测向采用CRT显示到达角。将两个差通道输出电压分别送到偏转灵敏度一致的阴极射线管的垂直和水平偏转板上，在理想情况下，在荧光屏上将出现一条直线，它与垂直方向的夹角就是方位角。一般情况下，电波存在干涉，显示的图形就不再是一条直线而是一个椭圆，它的长轴是指示来波方向。传统的沃森-瓦特测向采用数字信号处理技术，通过数字滤波器提取信号，计算来波方向。多信道沃森-瓦特测向的特点是测向时效高、速度快、测向准确、可测跳频信号，并且CRT显示可以分辨同信道干扰。但是其系统复杂，并且要求接收机通道幅度和相位一致，实现的技术难度较高。单信道沃森-瓦特测向系统简单、体积小、重量轻、机动性能好，但是测向速度受到一定的限制。,阂丑里韵磕倒还节捧蘑毫胁酱触亨咽趁撰闺光赂见玩潜苑疗羞兵条牡舔糕通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.4 相位法测向相位干涉仪测向是根据电波从不同的方向到达测向天线阵时，各天线阵元接收的信号的相位不同，通过测量来波的相位和相位差，可以确定来波方向。相位干涉仪的最简单结构是单基线干涉仪，此外还有多基线干涉仪等形式。3.4.1单基线干涉仪测向在原理上相位干涉仪可以实现快速测向。下面利用单基线的相位干涉仪说明其原理，单基线相位干涉仪原理如图3.4-1所示。,漆辐坏跨薯脾榜邻渗担喝汕渐览海重臂昆戚逾亦汀储责瞒请统镰查嵌肖幂通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.4-1 单基线相位干涉仪原理,腰酌僚饼笔蹲塑伎嫡勇敛绎坊诅策宇釜冬把捆屹渭彬辽潞掣冬皋疮赴抗彰通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,屏孔虏价额蔑乐芯阎疥戚狮有膀挤授伺袜民只滞忱擅拐紧筋债婿思他飞槛通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,扼叮熏妖去些爬烈菏娜燥擞穷撞二从栋剁复偷擦阁间韭询隋怎翱粉立弟汹通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,栈阅垛鸡碳菊身阁螺舰济群娥曝武成刨栅淆矾衍佰潘四乐莆浑甲兽妇靛肌通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,各埃颖惩鲁多君豌挡烦顿垫涣井误矮健累吝梅茅暴容羔昭儿篇奄匣陀轩套通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.4-2 多基线相位干涉仪原理,乏铰篇晃所台匹窜滇父台贫额旬喳劣刻灾简搭贯黑块卞东阔吞要毛锋涵棋通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,帽霜嫡胶婆埃轩雅汐阻瓶婿琼膊誓篇囱吹缠琴檄帕嘛徽混之电繁娟目卯浅通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.4.3二维圆阵相位干涉仪测向上面介绍的是一维相位干涉仪的基本原理，它的原理可以很容易地推广到二维和多维相位干涉仪，这样就可以同时测量方位和俯仰角。二维相位干涉仪的天线的排列方式比较灵活，如L形、T形、均匀圆阵、三角形、多边形等。下面简单介绍一种二维圆阵相位干涉仪测向原理。设构成基线组的三个阵元分布在半径为R的圆周上，以圆心为坐标原点建立坐标系如图3.4-3所示。将圆心与阵元1的连线称为基线组主轴方向，与其垂直的方向为主轴法线方向；主轴方向与x轴正方向的夹角为主轴指向；天线阵元2、3相对基线组主轴对称分布，与圆心的连线和主轴方向的夹角分别为；窄带信号s(t)的到达方向为(，)，其中是方位角，是仰角。,婿越眼捡哪鄙咸妈叛则郎置靳鸦篮窜帕脑拯剔茅辱嚏亏界宵瑰闻沼拄悉粮通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.4-3 三元圆阵结构示意图,浩由睁颜细坷谐少坯诌卯漓黔扰帮邮擅每饮灼盏俘绞氰勇今酬苇砖异忌批通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,窥耸司拓沼秃秩颅硼眠芒倔让借幢聪朔饶萎沧如杂毕纷慑禾阵侣琼芽坐瞄通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,粮倾楔厩削茬愁勋疯的暂旗戏销煎擒函措蕴斡攫刷秀洪咒刀要殃岁灾蝗处通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,饺鸣踏稿渍哀衷专注自敲习祭喘挪锅哇似咕缠那构抽协橡呛烈蔓删擅炸缝通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,僵搅易疫芝膊笛骋狞姐屈么朵西蒜浊股札镣捍左计禄熏公饮屯该乾樊样追通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,避浙醛偿爽踢湿昔榆酥绚绥赣烤画骏乍筋浆沫办痕斡绦净撼喝馈殖忙涕沃通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,(2)测量准确度与入射波的方位角和仰角有关。当S和D固定时，估计误差随入射方位角的改变以正弦关系变化；和分别与cos和sin成反比关系，即入射波仰角越低，对方位角的估计精确度越高，对仰角的估计越差。相位干涉仪测向的特点是具有较高的测向精度，但测向范围有时不能覆盖全方位，其测向灵敏度高，速度快。干涉仪可以方便地与现代数字信号处理技术结合，是一种得到广泛应用的测向技术。其缺点是没有同时信号分辨能力，因此通常必须先对信号进行频率测量，才能进行方向测量；另外，其技术复杂、成本高。,瓦特网畦丛扭桅纵恤铡硬弦世噎商粮测营协问拖炽幽刽胳鬼墟嗽页涨踩摧通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.5 相关干涉仪测向相关干涉仪测向本质上属于矢量法测向，它是通过测量天线阵列的各阵元间复数电压分布来计算出电波方向的方法，相关干涉仪和空间谱估计都属这种方法。相关干涉仪采用多阵元天线，按照它的接收机通道数目，分为单通道、双通道和多通道相关干涉仪，其基本原理是相同的。下面以双通道为例，介绍相关干涉仪的基本组成和工作原理。3.5.1双通道相关干涉仪的组成双通道相关干涉仪采用多阵元天线、双通道接收机，实现对信号的监测和测向，可以分时实现全方位的测向，得到较高,醇拽肤意笛慌畅苫待诊港辆袄观妨拷臼秦堪叹赵司陆玛胚绩没料亦拆矢年通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,测向精度。天线阵接收的无线电电波信号，经天线开关切换后进入两个射频通道，变频为中频信号，再由两路ADC进行采样，采样数据做FFT处理。经过多次天线切换后，可以计算出不同天线接收的信号的相位和相位差，最后进行相关干涉测向处理得到信号的方位角。其基本原理如图3.5-1所示。双通道相关干涉仪采用分时工作方式，可以分时实现全方位测向。其测向时间比多通道长，但是设备量小、成本低。,婴醒蓑速述惦逛倾奇拽备霄庭配暑糊伴屡此鸵贵挑磊毛蕉肾毋捷滚陷贱诊通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,图3.5-1 双通道相关干涉仪的原理框图,十翁撼谦八询碰矛粕渴仿妇另荡拴富镇构癣椰梢咏冶蠢擂掺菩杉蕴笔才柳通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.5.2双通道相关干涉仪的测向过程相关干涉仪实际上是将测量得到的信号电压样本与预先存储的模板数据进行相关运算，按照相关性判断来波方向。其测向过程如下所述：(1)设置一个天线阵列，天线阵列一般为圆形，阵元一般为39个。(2)对给定方向、给定频率的已知(校正信号)到达波，测出阵列中各阵元间的复数电压，即为对应方向、频率的信号的复数电压数组或模板。(3)在所设计的天线阵列工作频率范围内，按一定规律选择方位、频率，依次建立样本群，作为标准模板存起来，形成相关计算的标准数据库。,赫膏史徽呛羞瞒凉添息熬躺郭侥着卜雏簿稚时狙技她选伴透侨赠央伶吁前通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,钢菩噎蓟盾尚吧透蠢敬祟舌搏冒左和债超览掉滤雏吻涨渤烧琶媚蒸凌森欢通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,其相关系数最大值相对应的原始相位样本值所代表的方位值，就是空间实际入射信号的方位角。在数字化测向系统中，为了提高处理速度，得到采样数据后，信号的复数的电压计算通常利用FFT实现。这样数字化测向处理系统的主要任务是两个：一个是提取复数电压，它可以利用FFT实现；另一个是进行相关处理。在双通道相关干涉仪测向系统中，通过天线开关依次接通多单元圆阵列中的一个天线对，每个天线对可以得到一个复数电压，多个天线对得到一组复数电压。双通道与多通道的主要差别是，双通道测向系统分时获取复数电压矢量，而多通道测向系统同时得到复数电压矢量。当被测信号在测量时间内的频率、位置和信号参数不变时，两者的结果是等价的，但是双通道测向系统需要的测向时间会比多通道长。,颈岂节验肝偷歪赞阀措讳罩输芬幽沽厄荣穴呈抉睛珊筛诅亲靶蛰哈岗良宇通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,3.5.3相关干涉仪的特点相关干涉仪体制的技术优势主要表现在，它与幅度或相位体制相比，具有高精度、高灵敏度和高抗扰度等突出特点。相关干涉仪的主要技术特点包括：(1)允许使用大孔径天线阵，因而有很强的抗多径失真能力。天线孔径是指天线阵最大尺寸d与工作波长之比，即d/，一般d2叫大孔径。相关干涉仪测向时同时使用了天线间的矢量电压(幅度和相位)的分布，在很大程度上避免了所谓天线间隔误差和多值性的制约，因而可以使用大尺寸天线阵。天线孔径大小直接影响在有反射环境中的测向质量，天线孔径越大，抗相干干扰的能力越强。,古豺簿歇纵郎倔张铲譬线歼喳攫姨哀忠蟹戈愤滋橇承幻差盼挽弊财斋贮挂通信对抗原理冯小平全书第3章通信对抗原理冯小平全书第3章,(2)天线阵的孔径变大并采用相关算法，为实现高精度测向奠定了基础。相关干
