CJJT230-2015 排水工程混凝土模块砌体结构技术规程.docx

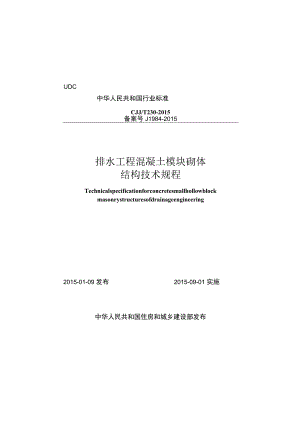

UDC中华人民共和国行业标准CJJ/T230-2015备案号J1984-2015排水工程混凝土模块砌体结构技术规程Technicalspecificationforconcretesmallhollowblockmasonrystructuresofdrainageengineering2015-01-09 发布2015-09-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准排水工程混凝土模块砌体结构技术规程TechnicalspecificationforconcretesmallhollowblockmasonrystructuresOfdrainageengineeringCJJ/T230-2015批准部门：中华人民共和国住房和城乡建设部施行日期：2015年9月1日中国建筑工业出版社2015北京中华人民共和国住房和城乡建设部公告住房城乡建设部关于发布行业标准排水工程混凝土模块砌体结构技术规程的公告现批准排水工程混凝土模块砌体结构技术规程为行业标准，编号为CJJ/T230-2015,自2015年9月1日起实施。本规程由我部标准定额研窕所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2015年1月9日根据住房和城乡建设部关于印发2012年工程建设标准规范制订、修订计划的通知（建标20125号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：1.总则：2.术语和符号；3.材料；4.排水管道和构筑物；5.模块砌体结构设计；6.施工：7.质量验收。本规程由住房和城乡建设部负责管理，由北京市市政工程研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送北京市市政工程研究院（地址：北京市西城区百万庄大街3号，邮编：100037）。本规程主编单位：北京市市政工程研究院云南官房建筑集团股份有限公司本规程参编单位：北京市市政工程设计研究总院有限公司北京市四方如钢混凝土制品有限公司北京市建设工程质量第三检测所有限责任公司福州市规划设计研究院吉林市北盟新型墙体材料有限公司北京市政路桥股份有限公司北京四方通达建筑工程检测有限公司北京市公联公路联络线有限责任公司本规程主要起草人员：陈辉王乃震何彬张沉谭勇庆王光明杜杰许哲梁林华唐丽虹林功波孙西漾王贯明夏昌程工李文华李永生本规程主要审查人员：刘雨生郑克白高学珑焦永达王长祥姜红赵乐军杨铁荣周国华陶乐然缪宗镐目次1总则12术语和符号22.1 术语22.2 符号33材料73. 1一般规定73.2 模块83.3 模块砌体结构设计计算指标104排水管道和构筑物174. 1模块式矩形排水管道174.2 模块式检查井174.3 模块式调蓄池184.4 模块式化粪池184.5 模块式雨水口195模块砌体结构设计205. 1一般规定205.2 静力计算205.3 无筋模块砌体构件225.4 配筋模块砌体构件285. 5构造要求366施工476. 1一般规定476.2 基础旅工486.3 砌筑施工486.4 灌孔施工496. 5配筋模块砌体施工506.6 附属构配件施工516.7 回填施工526.8 雨期和冬期施工527质量验收547. 1一般规定547.6 主控项目557.7 一般项目56附录A混凝土模块规格表60附录B混凝土模块抗压强度试验方法63附录C无筋模块砌体偏心受压构件的轴向力影响系数68本规程用词说明71引用标准名录72附：条文说明75Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols33 Materials73.1 GeneralRequirements73.2 ConcreteSmallHollavBlock83.3 CalculationIndexofStructuralDesignforMasonry104 RectangularSectionandStructuresofDrainageEngineering1741SmallHollcwBlockTyPeRectangularSectionDrains174.2SmallHollavBlockTypeNfanhole174.3Small!followBlockTypeStorageDrainagePonds1844SmallHoIIeWBlockTypeDigestionTank184.5SnailHollavBlockTypeGutterInlet195 StructuralDesignforSmallHollowBlockMaSOnry.205.1 GeneralRequirements205.2 StaticCalculati205.3 UnreinfbrcedSnailHollavBlockMasonry225.4 ReinforcedSmallHollotvBlockMaSOnry285.5 DetailingRequirements366 Construction476.1 GeneralRequirements476.2 GroundConstruction4863WallConstructi486.4 ConstructiofCoreColuin496.5 ConstructionofReinforcedSnailHollowBlockMaSonryStructure506.6 AffiliatedEngineeri璃Constmcti516l7BackfillConstmcti526.8 ConstrctiduringRainandWinterSeason527 QualityAcceptance547.1 GeneralRequirements547.2 MasterControlItems557.3 GeneralItens56Appendix A ConcreteSmallHollowBlockProductList60Appendix B ConcreteSmallHollowBlockCompressionTest63Appendix C CoefficientpofBearingCapacityofUnreinforcedConcreteSmallHollowBlockMasonryunderAxialEccentricCompresskxi68ExplanatiofWordinginThisSpecification711.istofQuotedStandards72Addition:ExplanationofProvisions751.0.1为在城镇排水工程混凝土模块砌体结构的设计、施工及验收中，做到经济合理、安全适用、节能环保，确保工程质量，制定本规程。1.0.2本规程适用于内压不大于0.06MPa的矩形排水管渠和检查井、内水深度不大于4m的排水构筑物等排水工程混凝土模块砌体结构的设计、施工及验收。1.0.3排水工程混凝土模块砌体结构设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1 混凝土模块concretesmallhollowblock混凝土通过专用加工设备制作，用于砌体构筑物，具有不同形式和系列化模数的混凝土预制单块砌筑产品，简称模块。2.1.2 标准模块standardsmallhollowblock外形为长方体，用于矩形小室、矩形储液池及矩形沟渠堵体结构的模块。2.1.3 弧型模块arctypesmallhollowblock外形为圆弧形，用于圆形构筑物墙体结构的模块。2.1.4 轴头模块axisendsmallhollowblock采用标准模块切割而成，用于直壁墙体端头及节点的模块。2.1.5 角度模块anglesmallhollowblock外形为折线形，用于直壁墙体转弯处连接墙体结构，且折线角度与之相适宜的墙体结构的模块。2.1.6 模块砌体smallhollowblockmasonrystructure模块由干码或砂浆砌筑，经混凝土灌孔形成墙体作为构筑物主要受力构件，是砌体的一个分支。2.1.7 模块砌体灌孔混凝土groutforsmallhollowblock由水泥、集料、水以及根据需要掺入的掺合料和外加剂等组分按一定比例，采用机械拌和制成，专门用于浇筑模块砌体芯柱或其他需要填实部位孔洞的混凝土。2.1.8 芯柱corecolumn模块砌体中对孔砌筑的竖向孔洞内浇灌混凝土形成的混凝土柱。竖向孔洞内不插钢筋称素混凝土芯柱，竖向孔洞内插有钢筋称钢筋混凝土芯柱。2.2符号2.2.1 材料性能C-模块砌体灌孔混凝土强度等级；M-模块砌体砌筑砂浆强度；E-模块砌体弹性模量；Ei-垫梁混凝土的弹性模量；E、一钢筋的弹性模量；G模块砌体剪切模量；MU-模块换算强度：f.灌孔混凝土轴心抗压强度设计值；fx模块砌体抗压强度设计值；frk模块砌体抗压强度标准值；fi.ng-模块砌体通（齿）缝弯曲抗拉强度设计值:fiL模块砌体轴心抗拉强度设计值；fx一模块砌体抗剪强度设计值；fy,fy-受拉、受压主筋强度设计值；fm-水平钢筋抗拉强度设计值；fw-箍筋抗拉强度设计值；。、一钢筋A、应力：y模块砌体泊松比。2.2.2 作用和作用效应M弯矩设计值；N轴向力设计值；No-上部轴向力设计值；N,一一梁（板）端支承压力设计值；N,轴向拉力设计值；No-上层墙体传递轴力；V-剪力设计值；V,-连梁的剪力设计值；Oo一水平截面平均压应力。2.2.3几何参数A-截面面积；Ao-影响局部抗压强度的计算面积：Ar-局部受压面积；A,梁垫面积；AmA构件毛截面积；oAwT(L)形配筋模块砌体截面腹板截面面积：总÷R1M甘右而工口A、受拉俅I助截Ifil囿枳；A，皿fX44SlftftrfrFiiUA,殳小钢肋儆Iin0枳；As配置在同一截面内的水平分布钢筋全部截面面积；AH一配置在同一截面内箍筋各肢全部截面面积；-墙体高度、构件高度；Ho构件计算高度；I截面惯性矩；I-垫梁的截面惯性矩S间距、截面面积矩；W-截面抵抗矩；ao一一梁(板)端有效支承长度；C1闩立K皿H而工ClA66；力工al、az同鄢又B枳Al的JZZ长；as、a纵向受拉、受压钢筋面积的重心至截面较近边缘距离：b矩形截面宽度、边长、梁端支承宽度；bo-垫梁在墙厚方向宽度：bi-T(L)形截面翼缘宽度、翼墙计算宽度；b'：-T(L)形截面、L形截面受压区翼缘计算宽度；bg-灌孔模块砌体截面宽度；b>Ci、C2-一在宽度(s)范围内洞口总宽度：一为局部受压面积的外边缘至构件截面边缘距离；e一轴向力偏心距；ey一一轴向力作用点到竖向受拉主筋合力点之间的距离；ea配筋模块砌体构件在轴向力作用下的附加偏心矩；h模块砌体厚度；ho一一截面有效高度、垫梁折算高度；h垫梁实际高度；h.混凝土梁（板）截面高度；hT（L）形截面偏心受压构件翼缘高度；hr一一T（L）形截面墙体折算厚度；h墙体高度、墙梁墙体计算截面高度；i一一截面回转半径；X截面受压区高度；XO计算倾覆点至墙体外边缘距离；y截面重心至轴向力所在偏心方向截面边缘距离；X内力臂。2.2.4计算系数K整体稳定抗力系数；一修正系数；模块砌体线膨胀系数；2与砌筑砂浆强度等级有关的系数；墙、柱高厚比；墙、柱允许高厚比；BS受弯承载力系数；-一模块砌体局部抗压强度提高系数；Ya模块砌体抗压强度调整系数；n-混凝土梁垫面积以外的砌体对砌体承载能力的影响系数；6模块砌体的开孔率系数；11一一梁（板）端底部支承面压力图形完整系数；一一梁（板）计算截面剪跨比；一修正系数；Pi-自承重墙允许高厚比修正系数；2开有洞口的模块墙体允许高厚比修正系数;5一截面受压区相对高度系数；5截面受压区相对高度界限值；5一翼墙对墙梁墙体受剪承载能力影响系数；52一洞口对墙梁墙体受剪承载能力影响系数；轴向力影响系数；qo轴心受压构件稳定系数；折减系数；0-刚性梁垫有效支承长度(ao)影响系数；荷载相关系数。3材料3.1 一般规定3.1.1 模块砌体所用的材料应有产品合格证书、产品性能检验报告，质量应符合国家现行标准的有关要求。3.1.2 模块砌体砌筑砂浆的强度等级应为M7.5、MlO和M15,并应符合设计规定。3.1.3 模块砌体砌筑砂浆宜采用预拌砂浆，流动性宜为50mm70mm,稠度宜为50mm80mm,分层度宜为IOnlm30mm,保水性不应小于88%,其余各项技术性能指标应符合现行行业标准混凝土小型空心砌块和混凝土砖砌筑砂浆JC860的有关规定。3.1.4 模块砌体灌孔混凝土的强度等级应为C20、C25和C30,并应符合设计规定。3.1.5 模块砌体灌孔混凝土中的骨料最大粒径应控制在墙厚的l10l15且不宜超过30mm,构造柱混凝土中的粗骨料粒径宜为10三30mm,并应符合现行行业标准普通混凝土用砂、石质量及检验方法标准JGJ52的有关规定。3.1.6 模块砌体灌孔混凝土应具有高流动性、硬化后体积微膨胀或有补偿收缩性能，坍落度应控制在18Omm±20mm,其余各项性能指标应符合现行行业标准混凝土砌块（石专）砌体用灌孔混凝土JC861的有关规定。3.1.7 模块砌体灌孔混凝土的抗渗及抗冻性能应符合现行国家标准给水排水工程构筑物结构设计规范GB50069及给水排水工程管道结构设计规范GB50332的有关规定。用于污水工程模块砌体灌孔混凝土的抗渗性能应在上述规范要求的基础上提高一个等级。3.1.8 模块砌体芯柱钢筋应采用HRB335、HRB400和HRB500级热轧带肋钢筋，质量应符合现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.2的有关规定。水平钢筋、构造柱、箍筋可采用HRB335、HRB400级热轧带肋钢筋及HPB300级热轧光圆钢筋，热轧光圆钢筋质量应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1的有关规定。3.2 模块3.2.1 模块的原材料应符合下列规定：1水泥应符合现行国家标准通用硅酸盐水泥GB175的有关规定；2砂应符合现行国家标准建设用砂GBfT14684的有关规定，骨料应符合现行行业标准普通混凝土用砂、石质量及检验方法标准JGJ52的有关规定；3粉煤灰应符合现行国家标准用于水泥和混凝土中的粉煤灰GB/T1596的有关规定；4外加剂应符合现行国家标准混凝土外加剂GB8076的有关规定；5水质应符合现行行业标准混凝土用水标准JGJ63的有关规定。3.2.2 模块根据使用场所和外形特征不同分为标准模块、弧形模块、轴头模块和角度模块四种块型，不同块型模块规格尺寸应按本规程附录A确定。3.2.3 模块的长度、宽度、高度尺寸允许偏差应为±3mm。3.2.4 模块的开孔率应在35%80%之间。3.2.5 模块外观质量应符合表3.2.5的规定。3.2.6 模块抗压强度等级应按表3.2.6确定。3.2.7 模块干缩率和相对含水率应符合表3.2.7的规定。*3.2.5模块外观质项目名称技术指标变形弯曲最大值(mm)3掉角缺棱掉角、缺极个数最大值(个)2三个方向投影尺寸最大值(mm)30裂纹延伸的投影尺寸累计最大值Wn)30气孔，跑浆，疏松面积最大值2%«3.2.6模块抗压强度等级抗压强度等级抗压强度(MPa)平均值不小于单块最小值不小于MU7.57.56MUlO108MUI2.512.510MU151512*3.2.7模块干缩率和相对含水率干缩率相对含水率不大于(%)潮湿中等干燥<0.034540350.03,<0.045403530>0.045,<0.065353025注：1潮湿系指年平均相对湿度大于7渊地区；2中等系指年平均相对湿度50%7册地区;3干燥系指年平均相对湿度小于映地区。3.2.8 模块用混凝土的抗渗等级应为S4和S6。3.2.9 严寒及寒冷地区，用于露天环境的模块混凝土应具有抗冻性能，其抗冻等级应符合设计规定。3.2.10 模块尺寸允许偏差、外观质量、开孔率、干缩率和相对含水率的试验方法应符合现行国家标准混凝土砌块和砖试验方法GB/T4111的有关规定。3.2.11 模块用混凝土抗渗性能及抗冻性能的试验方法应符合现行国家标准普通混凝土长期性能和耐久性能试验方法标准GB/T50082的有关规定。3.2.12 混凝土模块抗压强度试验方法应符合本规程附录B的规定。3.3 模块砌体结构设计计算指标3.3.1 当施工质量控制等级为B级时，模块砌体的抗压强度标准值和设计值应按表3.3.1-1和表3.3.1-2的规定采用。*aa-艘硼械航国a螂tttOM模块规格(mm)开孔率()模块抗压强度等级(MPa)砌筑砂浆强度等级NNlO灌孔混凝土强度等级C20C25C304000.75MU7.57.418.7610.463000.606.657.698.992400.506.167.008.061800.405.696.347.164000.75MUlO7.919.3511.163000.607.398.549.992400.507.048.009.211800.406.707.468.434000.75MU12.58.409.9311.863000.608.139.3910.992400.507.929.0010.361800.407.708.589.69续表3.3.1-1模块规格Cmm)开孔率(0)模块抗压强度等级(MPa)砌筑砂浆强度等级2皿0灌孔混凝土强度等级C20C25C304000.75Mm58.6310.2012.183000.608.609.9411.632400.508.549.7011.171800.408.449.4110.63注：1当模块砌体墙厚等于或小于24Omm时，应按表中数值乘以修正系数L10。当采用轴头模块砌体抗压强度时，应根据不同墙厚180mm、240mm、300mm和40()rn分别按表中数值乘以修正系数0.75、0.81、0.86和0.92;2对T形截面砌体，应按表中数值乘以0.85,模块规格按翼缘厚度确定；3表中180三和24Onm模块厚度均限于弧形模块。*3.3.1-2模块物体的抗压强度设计值(MPa)模块规格(mm)开孔率(0)模块抗压强度等级(MPa)砌筑砂浆强度等级2M10灌孔混凝土强度等级C20C25C304000.75MU7.54.945.846.973000.604.435.125.992400.504.114.675.371800.403.794.234.784000.75Mmo5.276.237.443000.604.935.696.662400.504.705.336.141800.404.464.985.624000.75MU12.55.606.627.903000.605.426.267.322400.505.286.006.911800.405.135.726.46续表3.3.1-2模块规格(三)开孔率(8)模块抗压强度等级(MPa)砌筑砂浆强度等级>M10灌孔混凝土强度等级C20C25C304000.755.756.808.123000.605.736.837.752400.50MU155.696.477.441800.405.636.277.09注：1当模块砌体墙厚等于或小于240三时，应按表中数值乘以修正系数L10。当采用轴头模块砌体抗压强度时，应根据不同增厚180mm、240mm、300mm和40Omm分别按表中数值乘以修正系数O.75、0.81、0.86和0.92;2对T形截面砌体，应按表中数值乘以0.85,模块规格按翼缘厚度确定；3表中180InIn和240rn模块厚度均限于弧形模块。332当施工质量控制等级为B级时，模块砌体沿砌体灰缝的轴心抗拉强度、弯曲抗拉强度和抗剪强度的标准值和设计值应按表3.3.2T和表3.3.2-2的规定采用。表3.3.2-1模块砌体沿砌体灰It的轴心抗拉强度、弯曲抗拉强度和抗剪强度的标准值(MPa)强度类别模块规格(w)模块开孔率(8)模块抗压强度等级(MPa)砌筑砂浆强度等级eMlO灌孔混凝土强度等级C20C25C30通缝齿缝通缝齿缝通缝齿缝轴心抗拉4000.75MU7.50.641.000.751.110.861.223000.602400.500.570.640.670.710.770.781800.404000.75MUlO0.701.110.831.230.951.363000.602400.500.630.710.740.790.860.861800.404(X)0.75MIH2.5MU150.741.280.871.421.001.563000.602400.500.670.820.780.910.891.001800.40续表3.3.2-1强度类别模块规格(ran)模块开孔率(0)模块抗压强度等级(MPa)砌筑砂浆强度等级2M10灌孔混凝土强度等级C20C25C30通缝齿缝通缝齿缝通缝齿缝弯曲抗拉4000.75MU7.50.711.110.831.230.961.363000.602400.500.630.710.740.790.850.871800.404000.75MUlO0.781.230.921.371.061.513000.602400.500.700.790.820.880.950.961800.404000.75MU12.5MU150.821.420.971.581.111.733000.602400.500.740.910.871.010.991.111800.40抗剪4000.75MU7.5MUlOMU12.5MU150.750.820.913000.600.710.770.842400.500.680.730.791800.400.650.690.74注：1轴心抗拉强度等于0.9倍的弯曲抗拉强度值:2对形状规则的模块砌体，模块搭接长度与模块高度比小于1时，其轴心抗拉强度设计值(fy)和弯曲抗拉强度设计值(f.mg)应按表中数值乘以模块搭接长度与模块高度比值后采用(轴头模块砌体不适用此项)O*3.3.2-2模块砌体沿砌体灰编的轴心抗拉强度、弯曲抗拉强度和抗剪强度的设计值(MPa)强度类别模块规格(mm)模块开孔率(8)模块抗压强度等发(MPa)砌筑N砂浆强度等级2M10整孔混凝土强度等级C20C25C30通缝齿缝通缝齿缝通缝齿缝轴心抗拉4000.75MU7.50.380.590.440.650.510.723000.602400.500.330.380.390.420.450.461800.404000.75MUlO0.410.650.490.730.560.803000.602400.500.370.420.430.470.500.511800.404000.75MU12.5MU150.430.750.510.840.590.923000.602400.500.390.480.460.530.520.591800.40弯曲抗拉4000.75MU7.50.420.650.490.720.560.803000.602400.500.370.420.440.460.500.511800.404000.75MUlO0.460.720.540.810.620.893000.602400.500.410.460.480.520.560.561800.404000.75MU12.5MU150.480.840.570.930.651.023000.602400.500.440.540.510.590.580.651800.40续表3.3.2-2强度类别模块规格(mm)模块开孔率(6)模块抗压强度等级(MPa)砌筑砂浆强度等级WlO灌孔混凝土强度等级C20C25C30通缝齿缝通缝齿缝通缝齿缝抗剪4000.75MU7.5MUlOMU12.5MU150.470.510.573000.600.440.480.532400.500.430.460.491800.400.410.430.46注：表中各设计值等于对应的标准值除以材料分项系数其中抗剪强度分项系数取y=l.60,抗拉强度分项系数n=L70.3.3.3 对孔砌筑的模块砌体抗剪强度设计值应按下式计算：/.二O25f"(3.3.3)式中：f模块砌体的抗剪强度设计值(MPa);f-模块砌体的抗压强度设计值(MPa)o3.3.4 当模块砌体用于盛水构筑物或为配筋模块砌体时，不得采用C级施工质量控制等级。3.3.5 模块砌体抗压强度值应乘以调整系数ya,调整系数取值应符合下列规定：1当模块砌体结构构件承受的车辆荷载效应占总荷载效应的比例不小于75%时，ya值应为0.9;2对无筋砌体构件，截面面积小于0.3m2时，ya值应为该截面面积数值加0.7;对配筋砌体构件，截面面积小于0.2m2时，ya值应为该截面面积数值加0.8;3当施工质量控制等级为C级时，Ya值应为0.89;4当对结构进行施工阶段验算时，X值应为1.1。3.3.6 干码砌筑的模块砌体，经混凝土灌孔后的强度与砂浆砌筑的模块砌体相同，其值应符合本规程第3.3.1条和3.3.2条的规定。3.3.7 对于冬期施工的模块砌体，砌筑砂浆强度等级不应低于M15,并不得使用氯盐作为砂浆防冻剂。3.3.8 模块砌体的弹性模量、剪切模量、泊松比、线膨胀系数、收缩率及摩擦系数可按下列规定采用：1模块砌体的弹性模量、剪切模量可按下列公式计算：E=1900fg(3.3.8-1)G=760fg(3.3.8-2)式中：E模块砌体弹性模量(MPa);G模块砌体剪切模量(MPa)o2模块砌体泊松比V可取0.15;3模块砌体线膨胀系数可取1X10-5(1/C);达到收缩允许标准的模块砌筑的龄期为28d的模块砌体收缩率可取-2×IO-4;4模块砌体的摩擦系数可按表3.3.8采用。表3.3.8蝌蝌WS三材料类别摩擦面情况干燥表面潮湿表面砌体沿砌体或混凝土滑动0.700.60砌体沿砂或卵石滑动0.600.50砌体沿粉土滑动0.550.40砌体沿黏性土滑动0.500.30木材沿砌体滑动0.600.50钢沿砌体滑动0.450.353.3.9模块砌体结构材料自重标准值，可按表3.3.9采用。«3.19横块硼棒构材料自直标准值Nmj)材料模块砌体配筋砌体灌孔混凝土水泥砂浆自重标准值242424204排水管道和构筑物4.1 模块式矩形排水管道4.1.1 模块式矩形排水管道宜为混合式结构，由预制钢筋混凝土盖板、模块砌体墙体和现浇钢筋混凝土底板组成。4.1.2 模块式矩形排水管道可用于流速小于5ms的重力流排水管道工程。4.1.3 模块式矩形排水管道结构的勾板缝、坐浆和抹三角灰宜采用MlO防水水泥砂浆，当盖板位于地下水位以下时宜采用聚合物防水砂浆。4.1.4 当模块式矩形排水管道结构中心转弯半径大于15m时，侧墙可直接采用标准模块砌筑。4.1.5 模块式矩形排水管道其他设计要求应符合现行国家标准给水排水工程管道结构设计规范GB50332的有关规定。4.2 模块式检查井4.2.1 模块式检查井宜为混合式结构，由预制钢筋混凝土盖板、模块砌体墙体、现浇或预制钢筋混凝土底板和流槽组成。4.2.2 检查井井筒可使用钢筋混凝土预制构件或混凝土模块灌孔成型，内径可分为70Omnl和80Omm两种。4.2.3 污水检查井流槽高度应与下游管内顶齐平；雨水检查井流槽高度应与上游管中心齐平；当上下游管道内底不在同一高度时，上下游管道内底流槽坡度不宜大于10%。4.2.4 检查井井型应根据接入管的管径、方向、管顶覆土、地下水和地面荷载等条件确定。4.2.5 管道接入检查井宜为管内顶平接，与检查井连接的管段应采用混凝土基础。4.2.6 管道与检查井的接口可根据管道形状切割模块后砌筑，当接口处墙体不足半块模块尺寸时应支护模板后用模块砌体灌孔混凝土浇筑。4.2.7 模块式检查井其他设计要求应符合现行国家标准室外排水设计规范GB50014和建筑给水排水设计规范GB50015的有关规定。4.3 模块式调蓄池4.3.1 模块式调蓄池宜为混合式结构，由预制钢筋混凝土盖板、模块砌体墙体和现浇钢筋混凝土底板组成。4.3.2 模块式调蓄池结构应考虑施工期间水密性试验和运行期间养护维修时可能发生的各种工况组合作用，包括温度、湿度作用等环境影响。4.3.3 模块式调蓄池应符合雨水收集、调节及循环利用的有关规定。4.3.4 模块式调蓄池的导流、消能、排气、排空等设施应符合设计要求。4.3.5 对位于地表水或地下水位以下的小型蓄水排水池应核算施工及使用期间的抗浮稳定性，核算水位应依据勘察文件提供的最高水位确定，当抗浮稳定性不能满足要求时应采取抗浮措施。4.3.6 模块式调蓄池其他设计要求应符合现行国家标准室外排水设计规范GB50014和建筑给水排水设计规范GB50015的有关规定。4.4 模块式4t三fe4.4.1 模块式化粪池宜为混合式结构，由预制钢筋混凝土盖板、模块砌体墙体和现浇钢筋混凝土底板组成。4.4.2 模块式化粪池池壁和池底应有防渗漏措施。4.4.3 模块式化粪池的设置地点应符合下列规定：1化粪池距离地下水取水构筑物不应小于30m,距离埋地式生活饮用水储水池不应小于IOn;2化粪池宜设置在接户管的下游端、便于机动车清掏的位置；3化粪池距离建筑物外墙净距不宜小于5m,不应影响建筑物基础。4.4.4 模块式化粪池盖板、池壁内表面及池底均宜采用1:2水泥砂浆掺水泥重量003%超浓缩阻渗剂的防水砂浆抹面，阴角处抹45°斜面。有地下水时，池壁外表面和所有外露铁件均应采取防锈措施。4.4.5 模块式化粪池其他设计要求应符合现行国家标准建筑给水排水设计规范GB50015的有关规定。4.5模块式雨水口4.5.1 模块式雨水口宜为混合式结构，由雨水算子、模块砌体墙体和现浇混凝土底板组成。4.5.2 雨水口形式应根据流量、道路形式和坡度确定。4.5.3 在机动车可到达范围内，与模块砌体雨水口配套使用的雨水算子和井圈应为球墨铸铁制作。4.5.4 雨水口泄水能力应按表4.5.4的规定采用。«45.4kMS*te0s)雨水口形式泄水能力平算式雨水口偏沟式雨水口也算25双算35多
