CJJT270-2017 生活垃圾焚烧厂标识标志标准.docx

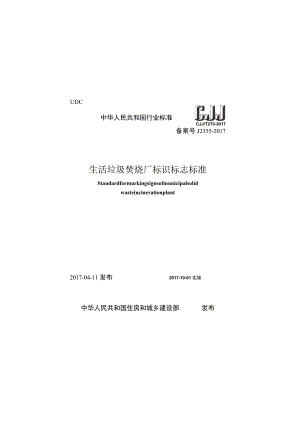

UDC中华人民共和国行业标准CJJ/T270-2017备案号J2355-2017生活垃圾焚烧厂标识标志标准Standardformarkingsignsofmunicipalsolidwasteincinerationplant2017-04-11 发布2017-10-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准生活垃圾焚烧厂标识标志标准StandardformarkingsignsofmunicipalsolidwasteincinerationplantCJJ/T270-2017批准部门：中华人民共和国住房和城乡建设部施行日期：2017年10月1日中国建筑工业出版社2017北京中华人民共和国行业标准生活垃圾焚烧厂标识标志标准StandardformarkingsignsOfmunicipalsolidwasteincinerationplantCJJ/T270-2017中国建筑工业出版社出版、发行（北京海淀三里河路9号）各地新华书店、建筑书店经销北京红光制版公司制版北京市密东印刷有限公司印刷黄开本：850X1168冬米1/32印张：2%字数：61千字2017年10月第一版2017年K）月第一次印刷定价：22.00元统一书号：1511230128有踞膝究如有印装质量问题，可寄本社退换（邮政编码IoOo37）本社网址：网上书店：http:/w»w.china-中华人民共和国住房和城乡建设部公告第1517号住房城乡建设部关于发布行业标准生活垃圾焚烧厂标识标志标准的公告现批准生活垃圾焚烧厂标识标志标准为行业标准，编号为CJJ/T270-2017,自2017年10月1日起实施。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2017年4月11日根据住房和城乡建设部关于印发2013年工程建设标准规范制订修订计划的通知（建标20136号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.通用设置要求：5.现场设置要求。本标准由住房和城乡建设部负责管理，由深圳能源集团股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送深圳能源集团股份有限公司（地址：深圳市福田区深南大道4001号时代金融中心13楼；邮编:518048）,本标准主编单位：深圳能源集团股份有限公司深圳市能源环保有限公司本标准参编单位：中国环境保护集团有限公司杭州锦江集团有限公司广东博海昕能环保有限公司武汉博晟安全技术股份有限公司东莞科维环保投资有限公司本标准主要起草人员：高自民熊佩锦王平洋秦土孝孙川马迎辉李倬舸吴燕琦魏强白贤祥邹全意白瑞东吴晓王武忠郑康和贺小明闵泽清邱爱国王亚军刘为民钱翔王大江王洋王德权李青峰杨芳全刘汉俊王薇熊孝伟方朝军曾勇于德发刘亚勇本标准主要审查人员：白良成李松涛王柯刘思明刘彦博翟建庆张勇黄海标李鹏杰目次1总则12术语23基本规定33. 1安全色和对比色使用33.2 标识标志类型43.3 安装、搭配及维护44通用设置要求64. 1安全和职业健康标识标志64.2 环境保护标识标志84.3 设备设施标识标志84.4 公共信息标识标志104.5 作业过程标识标志IO5现场设置要求135.1 垃圾接收、储存与投料设备设施135.2 垃圾焚烧余热锅炉设备设施145.3 烟气净化系统设备设施155.4 炉渣、飞灰及渗沥液处理系统及设施155.5 汽轮发电机组和汽水系统及设施165.6 电气热控系统及设施175.7 其他设备设施19附录安全标识标志的制作21附录B环境保护标识标志的制作36附录C设备设施标识标志的制作37本标准用词说明46引用标准名录47附：条文说明49Contents1 GeneralProvisions12 Terms23 BasicRequirements33.1 SafeColorandCCntraStColorUse33.2 Type43.3 Installation,CollocationandMaintenance44 GeneralSettingRequirements64.1 SafetyMarkingSigns64.2 EnvironmentalProtectiMarkingSigns84.3 EquipmentandI¾cilitiesMarkingSigns84.4 PublicInformationMarkingSigns104.5 OperationalProcessAferkingSigns105 SiteConfigurationRequirements135.1 RefuseReceiving1StoringandFeedingEquipmentandI¾ciIities135.2 WasteIncineraticnUsteatBoilerEqUiPnEnlFacilities.145.3 FlueGasTreatmentSystemEqUiPTEntandFacilities155.4 Ash/SlagandLeachateTreatmentSystenandFacilities.,155.5 SteamTurbineGeneratorSetandSteamWaterSystemand½cilities165.6 ElectricalIheiuialControlSystemsandFacilities175.7 OtherEquipmentandFacilities19Appendix A ProductionofSafetyMarkingSigns21Appendix B ProductionEnvironmentalProtectionMarkingSigns36Appendix C ProductionofEquipmentandFacilitiesMarkingSigns37ExplanationofWordinginThisStandard461.istofQuotedStandards47Addition:ExplanationofProvisions491.0.1为加强生活垃圾焚烧厂（以下简称焚烧厂）的安全、文明生产管理，规范焚烧厂标识标志的设置，制定本标准。1.0.2本标准适用于焚烧厂生产环节所涉及的场所、设备及设施的标识标志设置。1.03焚烧厂标识标志的设置除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1安全色safetycolour传递安全信息含义的颜色。2.0.2对比色contrastcolour使军全色更加醒目的反衬色，包括黑、白两种颜色。2.03标识标志sign带有被设计成简单符号、文字或特定图案及其组合，以用来传递信息或吸引注意力，具有表达意义、情感和指令行动等作用的标记。其中，标识是指有简单记号、文字、图形的标记；标志是指仅有特定图案的标记。2.0.4安全和职业健康标识标志safety.occupationalhealthsign通过安全色、几何形状、图形符号和文字的组合，表达禁止、警告、指令、提示等安全和职业健康信息的标记。2.0.5安全警示线safetywarningline界定和分隔危畛区亭的标志线。2.0.6环境保护标识标志environmentalprotectionsign通过色彩、几何形状、图形符号和文字的组合，表达环境保护信息的标记。2.0.7设备设施标识标志facilitysign标明设备设施名称2编号及功能等信息的图形或文字标记。2.0.8公共信息标识标志publicinformationsign通过色彩、图片、文字、数据等表达通用公共信息的标记。3基本规定3.1 安全色和对比色使用3.1.1 传递禁止、停止、危险或提示消防设备设施的信息应使用红色。3.1.2 传递遵守规定的指令性信息应使用蓝色。3.1.3 传递注意、警告的信息应使用黄色。3.1.4 传递提示性信息应使用绿色。3.1.5 标识标志的文字、图形符号和警告标志的几何边框应使用黑色。3.1.6 标识标志中红、蓝、绿的背景色和标识标志的文字和图形符号应使用白色。3.1.7 安全色与对比色的使用执行安全色GB2893的规定。3.1.8 安全色与对比色同时使用时，红色、蓝色、绿色应与白色搭配，黄色应与黑色搭配。3.1.9 红色与白色相间条纹宜用于表示禁止或提示消防设备、设施位置的标记。3.1.10 黄色与黑色相间条纹宜用于表示界定或分隔危险区域的标记。3.1.11 蓝色与白色相间条纹宜用于表示指令区域的标记，传递的信息必须遵守。3.1.12 绿色与白色相间的条纹宜用于表示安全区域的标记。3.1.13 安全色与对比色相间的条纹宽度应相等，斜度与基准面成45°,每种颜色不宜少于两条。3.1.14 使用安全色时应考虑周围的亮度及同其他颜色的关系，使安全色能被正确辨认。3.2 标识标志类型3.2.1 标识标志按功能可分为禁止、警告、指令、提示。3.2.2 标识标志按类型可分为安全和职业健康、环境保护、设备设施、公共信息。3.2.3 安全和职业健康标识标志应包括工业安全、职业健康、消防安全、交通安全和危险化学品等的标识标志。3.2.4 安全和职业健康标识标志按表现形式可分为指示牌、警示线和安全标语。3.2.5 环境保护标识标志按类型可分为排放口、固体废物贮存（处置）场的标识标志。3.2.6 设备设施标识标志按类型可分为设备和设施标识标志。设备标识标志主要包括设备标识牌、阀门标识牌、管道色标色环标志；设施标识标志主要包括沟道、窑井、厂区建（构）筑物标识牌、区域标识牌。3.2.7 公共信息标识标志宜包括环保信息对外公示、参观接待指引、工艺及设备功能展示。3.2.8 安全和职业健康标识标志的制作和示例应符合附录A的规定。环境保护标识标志的制作和示例应符合附录B的规定。设备设施标识标志的制作和示例应符合附录C的规定。3.3 安芸、搭配及维护3.3.1 标识标志应醒目直观、整齐美观、不影响作业操作。3.3.2 除设备标识外，标识标志不应设在门、窗、架等可移动的物体上。标识标志牌正面或其邻近不得有妨碍认读的障碍物。3.3.3 标识标志可采用粘贴、钉附及喷涂等方法设置。3.3.4 标识标志牌的固定方式可采用附着式、悬挂式和柱式三种方式。附着式和悬挂式的固定应稳固不倾斜，柱式的标识标志牌和支架应牢固地连接在一-起。3.3.5 设置高度应尽量与人眼的视线高度相一致：悬挂式和柱式的标识标志牌的下缘距地面的高度不宜小于2u3.3.6 标识标志牌的平面与视线夹角应接近90°,观察者位于最大观察距离时，最小夹角不宜低于75°3.3.7 标识标志牌的设置数量应以观察距离能覆盖所在区域全部面积为原则。当观察距离不能覆盖所在区域全部面积时，可多设几个标志牌。3.3.8 多个标识标志牌一起设置时，应按照安全、环境环保、设备设施、公共信息的顺序进行排列。应根据警告、禁止、指令、提示类型的性质，按先左后右、先上后下的顺序进行排列。3.3.9 当发现损坏、颜色污染或有变化、褪色等不符合本标准的情况时，应及时修复或更换。标识标志应每半年检查一次，保持清晰、完整。3.3.10 作业活动时移除的标识标志，在作业结束后应按规定恢复正常生产运行状态的标识标志。3.3.11 标识标志的材料、性能、耐久性应符合现行国家标准安全色和安全标志安全标志的分类、性能和耐久性GB/T26443的规定。4通用设置要求4.1 安全和职业健康标识标志4.1.1 安全和职业健康标识标志设置应符合下列规定：4.1.2 房主要出入U、作业场所和主要设备应设置安全标识标志；4.1.3 风险的区域、场所、建（构）筑物的出入口和主要通道，应设置危险源告知牌，并根据风险类别设置相应标识牌；4.1.4 出入口应设置佩戴劳动防护用品的标识牌，宜包括“必须戴安全帽”“必须穿防护鞋”“必须戴防护镜”和“必须戴耳塞”等；4.1.5 区域、道路作业区域、车辆行驶区域作业时应设置“必须穿反光背心”标识牌。4.1.6 工业安全标识标志设置应符合下列规定：1车间安全通道应设置警示线。2生产区域内孔洞、沟道的盖板或格栅，以及落地设备的周围应设置安全警示线，设置防护栏杆的部位应设置“当心坑洞”“禁止翻越"''当心坠落”等标识牌。3在人行通道上方高度不足1.8m的障碍物上，应设置防止碰头线；在人行通道地面上易造成人身跌绊的障碍物或临时铺设的管线上应设置防止绊跤线；在楼梯第一级台阶上、人行通道高差0.3m以上的边缘处应设置防止踏空线。4受限空间应设置“未经许可禁止人内”“注意安全”“受限空间”等标识牌，并应根据风险类别增加相应标识。5厂区事故应急集合点应设置“事故应急集合点”标识牌，应急物资贮存点应设置“应急物资贮存点”标识牌。4.1.7 职业健康标识标志设置应符合下列规定：1影响职业健康或可能产生职业病危害的场所、设备和岗位，应设置职业健康标识标志和岗位职业危害告知牌；2产生粉尘、职业性灼伤和腐蚀、高噪声、高温和使用放射性装置等作业场所的醒目位置应设置“必须戴防尘口罩”“当心腐蚀”“必须戴防护手套”“必须穿防护鞋”“必须戴护耳器”“当心烫伤”“当心电离辐射”等标识牌；3在使用有毒物品作业场所及其入IJ的显著位置，应设置“当心中毒”“戴防毒面具”“穿防护服”“注意通风”“紧急出口”“救援电话”等标识牌；4.1.8 、洗眼设备附近，醒目位置应设置“应急喷淋设备”“应急洗眼设备”标识牌：4.1.9 附近应设置“急救药箱”标识牌。4.1.10 消防安全标识标志设置应符合下列规定：1重点防火区域应设置“禁止烟火”“消防安全重点部位”标识牌；2消防设备设施标志标识的设置应符合现行国家标准消防安全标志设置要求GB15630的有关规定；3消防器材应设置消防标识和防阻塞线；4厂房的疏散通道、安全出口应设置紧急出IJ标识牌，标识楼层通道转弯处、交叉路口、电缆隧道和主要出入口等醒目位置应设置紧急疏散图标识牌。4.1.11 交通安全标识标志设置应符合下列规定：1厂区内主干道宜设置限速为30kmh的限速标志牌；其他道路及道口宜设置限速为20kmh的限速标志牌。在有高度、宽度、质量限制的位置应分别设置限制高度标志牌、限制宽度标志牌、限制质量标志牌。2根据道路情况，厂区内应设置一定数量的交通指示标志。在十字或丁字等交叉路口应设置指路牌，指引车辆行装。3禁止车辆驶入的路段人口或单行路的出口应设置“禁止驶入”标识牌。禁止机动车通行的路段应设置“禁止机动车通行”标识牌。4.1.6危险化学品存储、存放区域人口应按照危险化学品类别设置警示、提示标识。4.2 环境保护标识标志4.2.1 一般性污染物排放口（源）或固体废物贮存、处置场，应设置提示性环境保护图形标识牌。4.2.2 排放对人体有严重危害物质的排放口（源）或危险废物贮存、处置场，应设置警告性环境保护图形标识牌。4.2.3 厂区内噪声排放源的醒目处应设置“噪声排放源”标识牌。4.2.4 一般固体废物贮存、处置场的醒目处应设置“一般固体废物”标识牌。425危险废物贮存、处置场的醒目处应设置“危险废物"”标识牌。4.3 设备设施标识标志4.3.1 生产类建（构）筑物的入口醒目位置应根据其功能设置建（构）筑物标识牌。432管道、涵洞、架空线路等限制高度的地方应设置限制高度标志牌，桥梁、地下管沟、电缆沟、涵洞等限制重量的地方应设置限制重量标志牌433拦污棚、水泵房前池、虹吸井、蓄水池等容易造成人员落水或坠落的区域周围的防护栏杆上，应设置“禁止跨越”“禁止游泳”“当心落水”或“当心坠落”标识牌。4.3.2 产设备设施、高层平台的防护栏杆上应设置“当心坠落”“禁止抛物”等标识牌。生产设施各运转层平台应在醒目位置设置标高、荷重的标志牌。4.3.5 设备本体或设备附近醒目位置应设置设备标识牌，设备标识内容应是唯一的，功能、用途完全相同的设备，其设备名称应保持一致，采用编号加以区别。4.3.6 设备标识应为双重编号，由设备编号和设备名称组成，可根据需要在设备标识中增加设备编码。4.3.7 转动机械联轴器、链条等转动部分上的防护罩应标注设备转动方向，与电机转动方向一致。4.3.8 转动机械醒目位置应设置“禁止戴手套”“当心机械伤人”等标识牌，落地安装的转动机械周围0.8m处应设置安全警示线。4.3.9 各类工艺物料输送管道上应标注介质名称及介质流向箭头；物料储存装置醒目位置应设置物料名称标识。4.3.10 管道内物质凡属于现行国家标准化学品分类和危险性公示通则GB13690中所列的危险化学品，其管道应设置危险标识。4.3.11 阀门应设置标识牌，标明阀门名称、编号及开启、关闭操作方向，操作手轮和手柄应设置转向标志。4.3.12 开关、按钮、指示仪表均应装设标识牌。4.3.13 电缆两端应设置标识牌，标明电缆编号、型号、始点、终点。4.3.14 设备、设施接地线的地端应设置“地线接地端”标识牌。4.3.15 锅炉、压力容器、起重机械、电梯和叉车等特种设备应按相关规定将使用登记证书和定检标识等置于该特种设备的显著位置。4.3.16 垃圾抓斗起重机、汽机间行车、渣吊等起重机械标识应符合现行国家标准起重机安全标志和危险图形符号总则GB15052的有关规定。4.3.17 除渣间、卸料口、卷帘门、观火窗口、汽包液位计、设备防爆门等对人员具有直接危害的区域应设置“禁止停留”标识牌。4.4 公共信息标识标志4.4.1 厂区主要人流入口应按要求设置环境信息公开显示屏。4.4.2 厂区主要交通路口应设置内部交通引导标识。4.4.3 单体建筑主要出人口或通道醒目位置，可根据需要设置“建（构）筑物平面引导图”。4.4.4 参观通道宜设置参观引导标识牌：在厂区设备房应设置参观地面通道标识。4.4.5 参观通道应根据区域风险设置安全、环保、职业健康等提示信息。4.4.6 生产车间内的参观通道两侧宜设置工艺流程、设备性能指标、设备平面布置图等。4.4.7 公共区域宜设置生态绿化、人文和谐、环保科普等宣传标识标志。4.5 作业过程标识标志4.5.1 作业过程搭设脚手架的标识标志设置应符合下列规定：4.5.2 建完成时，应经有关部门验收合格后悬挂“验收合格证"；2脚手架的安全通道入口应设置“安全通道”标识牌.；3脚手架距地面1.5m处应设置“必须系安全带”标识牌；4设置爬梯的脚手架，应在爬梯距地面1.5m处设置“从此上下”标识牌；5搭设在邻近通道处，周围设置临时提示遮拦的脚手架，应在遮拦四周外侧设置“当心落物”和“当心坠落”标识牌。4.5.3 检修电源箱箱门上应设置“当心触电”标识牌，箱门内侧或附近宜贴有检修电源箱的接线示意图和使用管理规定。4.5.4 检修作业场地标识标志设置应符合下列规定：1当检修作业将井、坑、孔、洞、沟道盖板打开或将常设IO栏杆拆除时，应设置临时防护遮拦，并应设置“当心坠落”标识牌，夜间还应在遮栏上悬挂警示红灯：2检修作业现场通道临时挖掘的沟道或坑井周围设置的临时提示遮栏上，应设置“当心坑洞”标识牌，夜间还应在遮栏上悬挂警示红灯：3检修作业现场起重工作区域设置的临时提示遮栏，应设置“当心吊物”标识牌和“工作现场禁止通行"标识牌；4有可能高空落物和电气焊作业的下方设置的临时提示遮栏，应设置“当心落物”“当心火灾”标识牌；5检修作业现场通道地面上临时敷设的管线或易造成人身跌绊的其他障碍物上，宜设置防止绊跤线；6检修作业现场临时防护遮拦入口应设置“从此进出”“在此工作”标识牌，高压电器设备作业现场还应设置“止步高压危险”标识牌。4.5.5 设备检修作业的临时标识标志设置应符合下列规定：1停电检修作业设备的电源开关或合闸按钮上，应设置“禁止合闸有人工作"标识牌。线路上有人工作时，应在该线路两侧隔离开关的操作把手或操作机构箱上设置“禁止合闸线路有人工作”标识牌。2一经操作即可对设备或人身造成伤害的阀门或手柄，应设置“禁止操作有人工作”标识牌。3停电设备临时装设的接地线，位置不明显或无法看到的，在挂接地线部位的外面醒目位置应设置“此处有临时接地线”标识牌。4变压器检修时，变压器本体上应设置“在此工作”提示标识牌，爬梯口应悬挂“从此上下”标识牌。4.5.5特定场所作业的标识标志设置应符合下列规定：1有可能产生有害气体的垃圾池或沟道内有人工作时，出入口醒目位置应设置“必须戴防毒面具"“禁止烟火”"当心爆炸”等标识牌；2有可能产生飞溅物的作业场所设置的遮栏上，应设置“必须戴防护眼镜”标识牌；3当检修作业使用便携式或移动式临时照明、电动设备时，其工作区域周围醒目位置应设置“当心触电”标识牌；4起重机械作业区域设置的遮栏，应在遮拦四周外侧设置“禁止跨越”“工作现场禁止通行”“当心吊物”“当心落物”等标识牌。5.3 烟气净化系统设备设施5.3.1 脱硝系统氨水储存区域应设置“当心爆炸”“注意通风”“注意安全”“未经许可禁止人内”“必须戴防护眼镜”“必须戴防护手套”“必须戴防毒面具”等标志标识和危险源告知卡。5.3.2 当反应塔检修作业时，标识标志设置除应遵守本标准第4.5节的规定外，还应设置“当心烫伤”“当心落物”“注意通风”“戴防护眼镜”“未经许可不得入内”等标识牌。5.3.3 石灰浆制备车间门口应设置“当心腐蚀”“必须戴防尘口罩”“必须戴防护眼镜”“必须戴防护手套”“未经许可不得人内”“危险源告知卡”等标识牌。5.3.4 活性炭存储区域应设置“必须戴防尘口罩”“禁止烟火”“禁止吸烟”等标识牌。5.3.5 活性炭车间入II醒目位置应设置“禁止烟火”“禁止带火种”“必须戴防尘口罩”“消防安全重点部位”“未经许可不得入内”等标识牌和危险源告知卡。5.3.6 烟囱应设置“废气排放【I"环境保护标志和环保许可排放标识。5.3.7 烟囱的垂直爬梯入口应设置“禁止攀登”标识牌。5.4 炉渣、飞灰及渗沥液处理系统及设施5.4.1 炉渣、飞灰输送系统应标明物料输送方向和设置“当心烫伤”标识牌。5.4.2 炉渣、飞灰储存装置醒目位置应设置储存物品名称标识。5.4.3 出渣车间门口应设置建筑物标识牌、“必须戴安全帽”“当心落物”“必须戴防尘口革''“未经许可不得入内”“当心车辆”“当心吊物”“限高”“限速”等标识牌。5.4.4 飞灰储存装置、处置场所醒目位置应设置危险废物标志、危险源告知卡、“必须戴防护眼镜”“必须戴防尘口罩”“注意防尘”等标识牌。5.5.7 各运转层吊装口周边应设置安全警示线，吊装口盖板上应刷涂黄黑相间的警示线，装设围栏的吊装口应设置“注意安全”“当心吊物”“禁止翻越”“当心坠落”等标识牌。5.5.8 当汽轮发电机组检修时，标识标志设置除应遵守本标准5.5.9 5节的规定外，还应符合下列规定：1当汽轮发电机组本体检修时，检修现场四周设置的临时防护遮栏出入口应设置“从此进出”“工作现场禁止通行”“未经许可不得入内”等标识牌；2当汽轮发电机组检修时，机组的启动装置和盘车装置的操作把手上应设置“禁止合闸有人工作”等标识牌。5.5.9热交换器检修前，所有与之相连接的管道、设备、疏水管和旁路管等被隔断的阀门上应设置“禁止操作有人工作”标识牌。5.6电气热控系统及设施5.6.1 变电站入口醒目位置应设置标明电压等级、编号、名称的建筑物标识牌，以及“止步高压危险”“禁止攀登高压危险”“必须戴安全帽”“当心触电”“禁止烟火”“未经许可不得入内”和“消防安全重点部位”等标识牌。5.6.2 室内变电站GIS应设置“注意通风”“注意防尘、防潮”和“危险源告知卡”等标识牌。5.6.3 变电站内构架防护门及变压器本体爬梯上，应设置“禁止攀登高压危险”标识牌。5.6.4 交、直流配电室入口醒目位置应设置标明电压等级、编号、名称的建筑物标识牌，以及“止步高压危险”“当心触电”“禁止烟火”“未经许可不得入内”和“消防安全重点部位”等标识牌。5.6.5 蓄电池室人口醒目位置应设置“注意通风”“禁止烟火”“当心腐蚀”“未经许可不得入内”和“消防安全重点部位”等标识牌。5.6.6 柴油发电机房入口醒目位置应设置“注意通风”“禁止烟火”“必须戴护耳器”和“消防安全重点部位”等标识牌。5.6.7 电缆夹层和隧道入I-I醒目位置应设置“当心碰头”"当心触电”“注意通风”“禁止烟火”“未经许可不得入内”和“消防安全重点部位”等标识牌，人行通道上方有效高度低于1.8m处应设置防止碰头线。5.6.8 电气系统硬母线、配电室母线及开关箱、开关柜、检修电源箱内部出源线，应设置相色标志。5.6.9 断路器（开关）、隔离开关（刀闸）、接地开关、电流互感器、电压互感器、避雷器、耦合电容器等设备，应在操作机构箱门或者面向操作人员的醒目位置设置设备标识牌。5.6.10 配电柜（醉）前、后门楣处，手车式、成套式开关柜前、后门上，应设置设备标识牌；盘而上的仪表、操作按钮、操作手柄，应设置名称标识牌。5.6.11 集控室人口处应设置“未经许可不得入内”“禁止烟火"和“消防安全重点部位”标识牌。5.6.12 电子间入口处应设置“禁止使用非防爆通信器材”“未经许可不得入内”“禁止烟火”和“消防安全重点部位”标识牌。5.6.13 热控盘（柜）楣处或门楣正上方应装设设备标识牌，前后开门盘（柜）前后应设置设备标识牌；盘（柜）上（内）的仪表、操作开关、按钮、转换开关，应设置设备标识牌。5.6.14 控制箱、端子箱面板醒目位置应设置设备标识牌：控制箱上的操作开关、按钮、转换开关，应设置设备标识牌。5.6.15 热控就地电动头、执行器、仪表、开关、变送器醒目位置应设置设备标识牌：一、二次阀门应设置阀门标识牌。5.6.16 卡件、继电器、电源开关等电气、热控盘内主要元器件，如无法安装标识牌的，可用标签打EfJ机打印规格一致的标签补贴或在柜内张贴布置图、接线图。5.6.17 当电气热控设备检修时，标识标志设置除应遵守本标准第4.5节的规定外，还应符合下列规定：1高压试验现场应设置临时提示遮栏，并向外设置“止步高压危险”标识牌。2室内GIS进行检修时，入口醒目位置应设置“未经许可不得入内”和“进入前注意通风并检测SF6气体含量”标识牌；GIS检修与运行设备隔离点处应设置分别带有导向箭头的“检修区”和“运行区”标识牌。3SFS设备检修期间，检修区域内应设置适当数量的“当心中毒”标识牌。5.7其他设备设施5.7.1 燃油、燃气储运设备及其系统标识标志现场设置应符合下列规定：1燃油、燃气区域人口应在醒目位置设置“未经许可不得入内”“禁止烟火”“禁止带火种”“禁止使用非防爆通信器材”“禁止穿带钉鞋”“禁止穿化纤服装”和“消防安全重点部位”等标识牌；2燃油、燃气区域入口静电释放器附近应设置“静电释放器”标识牌;3燃油、燃气区域围墙或围栏应设置“油库重地禁止烟火”“燃气区域禁止烟火”等文字标识牌。5.7.2 循环水池应设置“禁止跨越”“当心落水”等标识牌。5.7.3 化学水处理系统标识标志设置应符合下列规定：1化学品存储和使用区域入口醒目位置应设置“当心腐蚀”“当心中毒”“禁止烟火”“注意通风”和危险源告知卡标识牌；2联氨、酸碱等化学有害物品搬运、试验、加药、处置等作业区域醒目位置应设置“当心腐蚀”“当心中毒”“禁止烟火”“必须戴防毒面具”“必须穿防护服”“必须戴防护眼镜”和“必须戴防护手套”等标识牌，以及危险源告知卡标识牌：3汽、水取样地点醒目位置应设置“当心烫伤”“必须戴防护手套”标识牌。5.7.4 化学设备检修时，现场标识标志设置除应遵守本标准第4.5节的规定外，还应设置“当心腐蚀”“注意通风”和“当心中毒”等标识牌。5.7.5 空压机间入口醒目位置应设置“必须戴护耳器”标识牌。5.7.6 各类危险压缩气瓶储存间入口醒目位置应设置“禁止烟火”“禁止使用非防爆通信器材”“禁止穿钉鞋”“禁止穿化纤衣服”和“消防安全重点部位”等标识牌和危险源告知卡标识牌。按分区、分类储存的气瓶区域应设置“气瓶存放区域”“空瓶区和“满瓶区”等标识牌。5.7.7 放射源探伤工作警戒区域各出入口醒目位置，应设置“当心电离辐射”和“放射工作切勿靠近”标识牌。附录A安全标识标志的制作A.0.1安全标识标志的制作应符合下列规定：1安全标识标志中几何形状、安全色和对比色的一般含义应符合表A.0.1的规定。对比色白色应符合现行国家标准安全色GB2893中表4昼光条件下磷光材料的对比色的色度坐标规定。*A.0.1安全标识标志中几何形状、安全色和对比色的一般含义几何形状含义安全色对比色图形符号色使用示例O带有斜杠的图形禁止红色白色黑色禁止吸烟禁止合闸禁止跨越阴形指令蓝色白色白色必须戴安全帽必须系安全带注意通风等边三角形警告黄色黑色黑色当心触电当心坠落当心中毒E正方形或长方膨提示（安全设施）绿色白色白色在此工作从此上下紧急出口续表.0.1几何形状含义安全色对比色图形符号色使用示例正方形或长方形消防安全红色白色白色火警电话灭火器匚正方形或长方形辅助信息白色或安健环标志的颜色黑色或相应安健环标志对比色相应安健环标志的图形符号色表达由图形符号给出的信息2禁止、指令、警告、提示、消防五种基本类型的安全标识标志可采用安全色、对比色和几何形状的组合。当没有适合的图形符号表达所期望的特定含义时，可使用相应的通用标识标志与辅助标识标志共同表达该含义。组合表达可见图A.O.1-1示例。辅助标识标志下可根据需要增加英文对照说明，可按图A.0.1-2示例。图儿0.11组合表达标志示例3应使用衬边，使安全标识标志和（或）辅助标识标志与周围环境之间形成对比。衬边值宜为几何形状尺寸（圆形外圈直径、等边三角形边长、正方形的边、长方形的短边）的0.025倍0.05倍。您TSA.0.1-2英文对照组合表达标志示例4对于安全标识标志的规格、形式与制作标准，凡本标准未做规定的，均应符合现行国家标准图形符号安全色和安全标志GB/T2893.和安全标志及其使用导则GB2894的有关规定。A.0.2安全标识标志制作应符合下列规定：1禁止标志睥的基本形式应采用长方形的衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形文字辅助标志。图形上、中、下间隙宜相等，左、右间隙宜相等。长方形衬底应为白色，圆形和斜杠应为红色，禁止标志符号应为黑色。文字辅助标识衬底应为红色，字应为白色黑体字。禁止标识牌的制图标准应符合图A.0.2T的规定，其中=45°制图参数应符合表A.0.2T的规定。焚烧厂禁止标识牌典型应用可参照图A.0.2-2。表AQ24禁止标识牌的制瞪数（单位：mm）型号观察距离ABAiD(B1)D:C10<L250012010028730.8D0.081)22500<L4000180150411100.8D0.08D34000<L<6300290240671770.8D0.08046300<,L100004603701062810.8D0.081)510000<L160007406001704510.8D0.081)616000<L2500011509202657020.8D0.081)725000<L4000018201460419HlO0.8D0.081)注：局部信息标志牌设1型、2型或3型；车间内设4型或5型：车间入口处、区内和工地内设5型或6型：工地、工厂等的入口处设6室或7型。缸色CRED)C:0 M:100 Y:100 K:0黑色(BLACK)C:0M:0Y:0K:100图A.0.2-1禁止标识睥的制图标准注：CMYK是印刷四原色，也称作印刷色彩模式，C是指吉色（Cyan）、M是指品红色（Magenta）,Y是指黄色（Yellow）、K是指黑色（Black）。®卷®止吸虬严禁烟火.1）禁止吸烟2）严禁烟火3禁止放易燃物力禁止合闸有人工作5)hE会6）禁止游泳图A.0.2-2焚烧厂禁止标识牌典型应用（一）7）禁止穿化纤服装禁止穿带钉鞋萦止登高压危险9）禁止攀登 高压危险G）8）禁止穿带钉鞋U）未经许可不得入内12）禁止跨越10）禁止操作有人工作13漂止机动车通行禁止使用非防爆器材图 A. 0.2-2焚烧厂禁止标识牌典型应用（二）2警告标志牌的基本形式应为长方形衬底牌，上方宜为正三角形警告标志，下方宜为矩形文字辅助标志。图形上、中、下间隙宜相等，左、右间隙宜相等。长方形衬底宜为白色，正三角形及标志符号宜为黑色，衬底宜为黄色。文字辅助标志位宜为白底黑框，字宜为黑色黑体字。警告标识牌的制图标准应符合图A. O.2-3的规定，制图参数应符合表A.0.2-2的规定。焚烧厂警告标识牌典型应用可参照图A.0.2-4。黑色(BLACK)C:0MOY:0K:18图A0.2-3警告标识牌的制图标准表A.0.2-2警告标识牌的制图套数（单位：mm）型号观察距离ABBi(A1)A210-<l.2500150120923522500<L=40002301901405334000<163003602902208346300<L10000580470354133510000<.1.16000920740561212616000<
