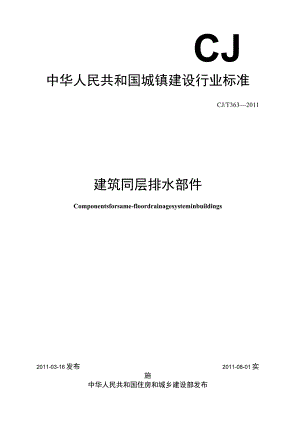

CJ中华人民共和国城镇建设行业标准CJ/T3632011建筑同层排水部件Componentsforsame-floordrainagesysteminbuildings2011-03-16发布2011-08-01实施中华人民共和国住房和城乡建设部发布目次前言IlI1范围12规范性引用文件13术语和定义14管材和管件25卫生器具26隐蔽式部件107地漏和存水弯138试验方法179检验规则2410标志和标识2711包装、运输和贮存27附录A（规范性附录）水箱及配件耐用性试验方法28附录B（规范性附录）隐蔽式支架的安全载荷试验方法29本标准按照GB/TLI2009给出的规则起草。本标准部分等同采用欧洲标准DINEN32壁挂式洗手盆连接尺寸第4章、DINEN36带上进水的壁挂式妇洗器连接尺寸第4章、DTNEN37带独立供水的基座式坐便器连接尺寸第2章、DINEN38带独立供水的壁挂式坐便器连接尺寸第2章和第3.1节、DINEN80挂壁式小便斗第2章、D1N1389厕具连接件第4.2节；本标准非等效采用欧洲标准EN14055-1:2000坐便器冲水水箱、AbWRXmI2-208卫生器具邛急蔽式安装框架、DINEN274T卫生器具排污管件。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：上海吉博力房屋卫生设备工程技术有限公司、华东建筑设计研究院有限公司。本标准参加起草单位：中建（北京）国际设计顾问有限公司、同济大学建筑设计研究院（集团）有限公司、上海明谛科技实业有限公司、中船第九设计研究院工程有限公司、上海中房建筑设计有限公司、上海安装工程有限公司。本标准主要起草人：梁葆春、冯旭东、姜文源、归谈纯、康立熙、俞志根、高国瑜、陈立新、杜伟国、徐立群、孟可、刘彦菁、温武、忻逸敏、周勇、俞鹰。建筑同层排水部件1范围本标准规定了建筑同层排水主要部件的管材和管件、卫生器具、隐蔽式安装部件、地漏和存水弯的试验方法、检验规则、标志和标识、包装、运输和贮存。本标准适用于民用和工业建筑同层排水部件的设计、生产和检测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1040.22006塑料拉伸性能的测定GB1184-1996形状和位置公差未注公差值GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T5836.1建筑排水用硬聚氯乙烯管材GB/T5836.2建筑排水用硬聚氯乙烯管件GB/T6461-2002金属基体上无机覆层腐蚀试验后的评级GB6952卫生陶瓷GB/T7307200155°非密封管螺纹GB/T10125人造气氛腐蚀试验盐雾试验GB/T12772排水用柔性接口铸铁管及管件GB/T16800排水用芯层发泡硬聚氯乙烯(PVC-U)管材GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范GB/T23448卫生洁具软管CJ164节水型生活用水器具标准CJ/T177建筑排水用卡箍式铸铁管及管件CJ/T178建筑排水用柔性接口承插式铸铁管及管件CJ/T186地漏CJ/T250建筑排水用高密度聚乙烯(HDPE)管材及管件JC/T932卫生洁具排水配件JC987便器水箱配件3术语和定义本文件采用下列术语和定义。3.1建筑同层排水部件CalPOnaTtSfarsame-floordrainagesysteminbuildings在建筑同层排水系统中使用的所有卫生器具，隐蔽式安装部件及各种配件。3.2壁挂式卫生器具walIhungsanitaryware通过固定装置，悬挂安装在隐蔽式安装框架上的卫生器具，包括壁挂式洗脸盆、壁挂式坐便器、壁挂式妇洗器和壁挂式小便器等。3.3隐蔽式安装支架conceaIedsupport用于固定壁挂式洗脸盆、壁挂式坐便器及冲水水箱、壁挂式妇洗器和壁挂式小便器等卫生器具隐藏安装在装饰墙内的专用安装支架。3.4隐蔽式水箱concealedcistern由整体冲水水箱及安装框架组成、且安装在装饰墙内的水箱。3.5卫生器具水配件drainagefittingofsanitaryware用于连接卫生器具和输送污废水到建筑排水管道的装置。4管材和管件4.1 同层排水系统排水管可采用建筑排水高密度聚乙HDPE)管、建筑排水硬聚氯乙烯(PVC-U)管和建筑排水柔性接口铸铁管等管材.4.2 同层排水系统采用的建筑排水高密度聚乙烯管材、管件应符合CJ/T250的要求。4.3 同层排水系统采用的建筑排水硬聚氯乙烯管材、管件应符合GBZT5836.1、GB/T5836.2和GB/T16800的要求。4.4 同层排水系统采用的建筑排水柔性接口铸铁管材、管件和连接件应符合GB/T12772的要求。当采用承插式连接管道系统时还应符合CJ/T178的要求；当采用卡箍式连接管道系统时还应符合CJ/T177的要求。承插式接头用橡胶密封圈、卡箍式接头用钢带型卡箍橡胶密封套的橡胶密封材料应符合GB/T21873的规定。4.5 如采用其他管材，需符合相关建筑同层排水的要求。5卫生器具5.1同层排水系统采用的卫生陶瓷应符合GB6952的要求。5. 2同层排水系统采用的节水型卫生器具应符合CJ164的要求。5.3 沿墙敷设方式的同层排水系统采用的坐便器应采用冲落式结构，排污方向为后排式。5.4 壁挂式坐便器的尺寸应符合图1、表1、表2、表3的要求。单位为亳米,/.图1壁挂式坐便器尺寸« 1壁挂式坐便器的进水口的尺寸符号尺寸mm注释di5458进水口内径Ls225进水口深度%L3215支撑面至进水口面间距表2壁挂式坐便器的出水口的尺寸符号尺寸mm注释d2102+5出水口外径(3150出水口边缘净直径LI240出水口宽度L215支撑面至出水口面间距表3壁挂式坐便器相关尺寸符号尺寸mm注释Ls180±5或230±5两安装孔中心线间距L75安装孔周围厚度h35±5安装孔中心线与进水口中心线垂直间距h2100±5安装孔中心线与出水口中心线垂直间距«3（续）符号尺寸mm注释%135+3进水口中心线与出水口中心线间距d25+3安装孔直径注1:对于直径为】2mm的螺栓，可允许的安装孔中心线间距LS为：18Omm±5mm或23Omm±5mm。注2:对于直径最大为16mm的螺栓，可允许的安装孔中心线间距L,为：18Omnl±3mm或23OnlnI±3mm。5.5落地式后排水坐便器结构如图2。图2落地式后排水坐便器的结构5.5.1落地式后排水坐便器的进水口的尺寸应符合表4的要求。*4落地式后排水坐便器的进水口的尺寸5. 5. 2 落地式后排水坐便器的出水口的尺寸应符合表5的要求。表5落地式后排水坐便器的出水口的尺寸符号尺寸mm注释(1»102±5出水口的外径di2150出水口边缘净直径L240出水口宽度5.5.3 落地式后排水坐便器的出水口尺寸应符合表6、表7和图2a）和图2b）的要求。表6带水平出水的坐便器相关尺寸符号尺寸mm注释L,40±20出水口和进水口垂直间距L20±20hs170-195出水口中心线与卫生器具底部间距5.5.4 落地式后排水带隐蔽式水平出水的坐便器的尺寸应符合表7和图2c）和图2d）的要求。«7带隐蔽式水平出水的坐便器相关尺寸符号尺寸mm注释LioN15进水口垂直表面至器具背部间距Ln245Lg120±25或15±15出水口垂直表面至器具背部间距LizW100hs170-195出水口中心线与卫生器具底部间距5.6坐便器的进水和排污连接件的结构如图3。1进水连接件;2排污连接件;3厕具弯头。图3坐便器的进水和排污连接件5. 6.1进水连接件进水连接件外形尺寸应符合图4的要求。1进水密封圈;2冲水直管。图4进水连接件5. 6. 2排污连接件排污连接件外形尺寸应符合图5的要求。单位为亳米3.6±O. 38:NwBo11080B6ollBe 06。1密封圈：2排污连接管。图5排污连接件5. 6. 2. 1 坐便器的排污连接件尺寸应符合图6和表8的要求。CJ"3632011图6坐便器的排污连接件结构表8坐便器的排污连接件尺寸符号尺寸mm注释Li,45连接套管长度L43540插入深度，将密封圈计算在内Lis>110坐便器的排污连接件长度3.68+0.38壁厚ds102±5坐便器接管外径drW150连接套管外径dg90.38±0.38连接管外径5.6. 3外观坐便器的进水连接件和排污连接件不允许有锋利的边缘、毛刺或其他影响功能的缺陷和表面缺陷。5.6.4材料与坐便器的进水口连接的冲水直管宜采用聚丙烯(PP),与坐便器的排污口连接的排污连接管宜采用高密度聚乙烯(HDPE),且应符合CJ/T250的要求。5.6.5密封圈坐便器的密封圈宜采用EPDM,其性能应符合GB/T21873的要求。5.6.6与坐便器的连接坐便器的排污连接件的尺寸应保证坐便器与污水排水管路间连接的水密性和气密性。5.6.7互换性坐便器的排污连接件应相互可以承插。5.7壁挂式洗脸盆尺寸应符合图7和表9的要求。图7壁挂式洗脸盆结构衰9量挂式洗脸盆相关尺寸5.8 壁挂式妇洗器相关尺寸应符合图8和表10的要求符号尺寸mm注释US280±10两个安装孔中心线水平间距hs40-72安装孔中心线与龙头平台垂直间距注1：如果尺寸能配合图7的数据，其他形状的固定螺栓也可以使用。注2:本表不适用于宽度小于530mm或大于75Omm的洗脸盆。«10壁挂式妇洗器相关尺寸符号尺寸mm注释Lir180±5或230±5两个安装孔中心线水平间距i75安装孔的边缘厚度LU170中间孔与排污孔中心线水平间距hyW250龙头平台与排污孔下端的垂直间距hg40-90安装孔中心线与龙头平台垂直间距25±3安装孔的直径5.9壁挂式小便器相关尺寸应该符合图9和表11的要求。a）上进水壁挂式小便斗/,21 二b）后进水壁挂式小便斗忙C）下出水壁挂式小便斗d）后出水壁挂式小便斗图9壁挂式小便器结构*11壁挂式小便器相关尺寸符号尺寸mm注释LaO50±5进水孔中心线与小便器后壁间距La20进水孔深度Lza65±5排污孔中心线与小便器后壁间距145±5L2315±10出水口平面与小便器后壁垂直间距242Lz4230不带沟槽的出水口宽度dio35±2进水孔内径dnN50进水口周围平圆直径di250±2出水孔外径6隐蔽式部件6.1 通用技术要求6.1.1 卫生性能与饮用水接触的材料卫生性能应符合GB/T17219的要求。6.1.2外观6.1.2.1金属件外表面不得有砂眼、缩孔、裂纹和气孔等缺陷，内腔不得黏附型砂。6.1.2.2塑料件表面不得有明显的波纹、黏结痕，也不应有明显的擦划伤、修饰损伤等缺陷。6.1.2.3镀涂层外观件安装后的可见的镀涂层不应有未镀上的部分，表面应均匀，不应有起泡、剥落等现象。1.1.1.4 陶瓷件应符合GB6952的要求。1.1.1.5 镀涂层耐腐蚀性a)按8.4.1.1规定进行试验后，隐蔽式支架及用于承我卫生洁具相关的所有金属件的耐腐蚀性在中性盐雾试验GB/T1012572h后应达到GBZT64612002规定的6级要求。b)对于其他用手非长期承受载荷的金属件，按8.4.1.2规定进行试验后，其外观表面的耐腐蚀性在中性盐雾试验GB/T1012548h后应达到GB/T64612002规定的4级要求。6.1.3 各部件应方便安装拆卸，安装后各活动部件应动作灵活、无卡阻现象。6.1.4 可以采用机械式和非接触式驱动方式，且均应自动完成排水驱动，测试方法可按照8.3.8要求，允许采用人为控制中止冲洗排水的方式，测试方法可按照&3.11的要求。6.2隐蔽式水箱6.2.1 材料6. 2.L1隐蔽式水箱的腔体应一次成型，原料应采用聚乙烯树脂为基料的吹塑级HDPE,其基本性能要求见表12。*12HDPE的基本性能要求序号项目要求1熔体流动速率MFR(2L6kg,190)(g10min)23.90-26.452密度/(gcnf)0.91-0.937. 2.1.2隐蔽式水箱的原料中不应使用其他来源的外部回用料和再生料。6.2.2 隐蔽式水箱的箱体6.2.3 .1隐蔽式水箱各部件要求a)隐蔽式水箱内部各部件组装后应能防止水箱中的水回流，具有溢流的功能。b)按照8.3.3规定进行测试，隐蔽式水箱各部件的相对位置应符合图10和表13的要求。NL可溢出水箱的最低位置;CL临界水位线；OL溢流口水位线；WL工作水位线。图10隐蔽式水箱内部各部件相对位示意图«13隐蔽式水箱内部各部件的相对位置要求序号项目要求注释1hg215ranhg:工作水位到溢流水位的距离2ho225mmhi。:溢流水位到临界水位的距离3hn25mmhu:盈溢水位到临界水位的距离4hiz25mmhi2:盈溢水位到可溢出水箱的最低位置的距离5hia20mmhi3:盈溢水位到溢流水位的距离1.1.1.1 2.2隐蔽式水箱的箱体外观不应有气泡、黑点杂质、塑化不良、裂缝、油污、色差、粘疤、擦痕、透光等现象。6.2.2.3 按8.3.7做落球冲击试验时，隐蔽式水箱的箱体及冲水管不应产生裂痕或破损。6.2.2.4 按8.3.14要求，隐蔽式水箱的箱体的拉伸强度应符合下列要求：a)纵向：220.0MPa;横向：220.0MPa。b)测试方法按GB/T1040.22006的规定进行，采用LA型试样。6.2.2.5抗变形性按8.3.6规定进行试验，隐蔽式水箱变形量不应大于6mm。各工作水位与设定的各相应水位偏差不应大于5mm,各工作机构工作应无卡阻现象和损坏，隐蔽式水箱不应有渗漏现象，不应有开裂等任何损坏。6.2.3隐蔽式水箱配件6.2.3.1隐蔽式水箱配件应符合JC987的要求。6.2.3.2隐蔽式水箱配件应可以通过水箱检修口从水箱内部拆卸出来。6.2.3.3管螺纹CJ11,3632011进水阀与进水软管连接的管螺纹、进水软管和进水角阀的管螺纹精度不应低于GB/T7307-2001中B级的要求。6.2.4 再开启功能按8.3.5规定进行节水冲水试验，该过程中阀门能自动打开进水至正常水位后自动关闭，且不应产生异常振动和噪声。连续两次进水的水位差不应大于5mm。6.2.56.2.5.1隐蔽式水箱的排水量设定应符合表14的要求。表14隐蔽式水箱的排水用水效率等级1级2级3级4级5级排水量/1.单档平均值4.0>4.05.0>5.06.5>6.57.5>7.59.0双档大档4.5>4.55.0>5.0W6.5>6.57.5>7.59.0小档3.0>3.03.5>3.54.2>4.24.9>4.96.3平均值3.5>3.54.0>4.05.0>5.05.8>5.87.2注：单档冲水指实测平均排水量：双档冲水是指一次大档排水量与二次小档排水量之和的平均值。依据本表判定该隐蔽式水箱的用水效率等级，此用水效率等级不应低于该水箱的额定用水效率等级。6.2.5.2 标注水位线按8.3.3.2在水箱内应标识出排水量标记线，其标记线的允许偏差为±3廊。6.2.5.3 排水流量按8.3.2方法，隐蔽式水箱的排水流量不应小于L8Lso6.2.6溢流6.2.6.1 隐蔽式水箱中溢流出的水应通过内部溢流的方式流到排水系统。6.2.6.2 按8.3.9测试方法，隐蔽式水箱的最大溢流量不应小于20Lmin6.2.7 密封性隐蔽式水箱内的水位在高于剩余水位50mm处和低于排水阀溢流口5mm处，排水阀关闭后不应有渗漏现象。6.2.8 耐用性进行200000次排水循环试验后，隐蔽式水箱不应有任何其他故障。6.2.9 9排水面板6.2.9.1 隐蔽式水箱的排水面板应可以拆卸，拆卸的位置作为水箱检修口，检修口保证有足够的空间可以对水箱内部配件进行手工的维护或调整。6.2.9.2隐蔽式水箱排水面板的按键按动应无卡阻现象，且放手后能自动复位，复位后按键外表轮廓线应与排水面板弧线保持一致。6.2.9.3排水面板的驱动力不应大于25N。6.2.10进水噪声隐蔽式水箱进水过程产生的噪声累计百分数声级LSO不应超过55dBo6.211觥杠在动压力005MPa下，进水流量不应小于005Ls,在动压力03MPa下不应大于O.2Ls<.6. 2.12隐蔽式水箱用的软管应符合GB/T23448的要求。6.3隐蔽式支架6.3.1隐蔽式支架应由支撑架、进排水管件和固定附件组成。6.3.2安全载荷按照附录B规定的方法进行试验，隐蔽式支架的最大变形量不应大于1.5m,托架前端在垂直方向上的最大位移量不应大于15nio6.3.3外观隐蔽式支架的内外表面应清洁、光滑，不允许有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷。支架的焊接点应平整。6.3.4承重支架的最大承重应符合表15的要求。«15支架的最大承重卫生器具种类壁挂式坐便器壁挂式洗脸盆壁挂式小便器壁挂式妇洗器最大承重AN4.01.51.34.06. 3.5平面度隐蔽式支架前主平面的平面度不得低于GBII841996中L级的规定。除与卫生器具进行固定联接的管道和管件、与墙面和地面进行固定的固定脚及制造商根据其他功能需要而预留的连接件之外，隐蔽式支架及其上所有的凸起部分，在安装后的状态都不得超出其周围半径50Omm范围内对应于构成支架前主平面的主表面外侧LOmm。7. 3.6配管固定强度固定在隐蔽式支架上的全部螺纹联接式管件，其管件螺纹旋转方向应能承受20Nm的扭矩，其管件的固定件不应有任何损坏，螺纹不应滑牙和损伤。7地漏和存水弯7.1 地漏7.1.1 本体材质可采用高密度聚乙烯(IIDPE)>聚丙烯(PP)、硬聚氯乙烯(PVC-U)、丙烯氢-丙二烯-苯乙烯(ABS)和铸铁等材料。7.1.2 塑料地漏的材料性能应符合表16的规定，且应符合CJ/T186的要求。表16塑料地漏的材料性能项目HDPEABSPVC-UPP维卡软化温度/°C290285275290低温坠落试验（TC±1C）无破裂无破裂无破裂无破裂7.1.3 地漏的算子承载能力、耐压试验、排水流量测试、自清能力测定、耐热性能试验、水封稳定性能应符合CJ/T186的要求。8. 1.4地漏本体构造a）双通道排水地漏构造见图11,与双通道排水地漏左侧连接的浴缸、洗脸盆等连接管需自带存水弯。b）单通道排水地漏见图12。水封H不应小于50mm,最小壁厚不应小于表17的要求。图12单通道排水地漏表17地漏最小壁厚单位为毫米地漏规格铸铁ABSPVC-UPPHDPE504.52.52.52.52.57552.5333100533.51255.53.541505.544.59. 1.5连接口尺寸PP和HDPE材质的直埋式地漏的承插连接应符合CJ/T250的要求。10. 1.6外观内外表面应光滑、平整，不允许有气泡、裂口和明显的痕纹、凹陷，并应完整无缺损，浇口及溢边应平整。塑料地漏不允许有色泽不均及分解变色线。11. 存水警11.1.1 水弯分为：浴缸存水弯、淋浴房存水弯、洗脸盆存水弯、洗衣机存水弯和妇洗器存水弯等，其性能应符合CJ/T932的要求。7.2.2材料本体材质可采用工程塑料(ABS)、硬聚氯乙烯(PVC-U)、聚丙烯(PP)、高密度聚乙烯(HDPE),也可采用铜合金或不锈钢等材料。排水栓可采用铜合金、不锈钢和工程塑料等材质。7.2.3各种塑料成型的存水弯性能应符合表18的要求。表18存水弯性能项目ABSPVC-UPPHDPE维卡软化温度/C285275290290低温坠落试验(o±i.c)无破裂无破裂无破裂无破裂7.2.4外观内外表面应光滑、平整，不允许有气泡、裂口和明显的痕纹、凹陷，并应完整无缺损，浇口及溢边应平整。塑料存水弯不允许有色泽不均匀及分解变色线。7.2.5构造存水弯可以是管状或瓶状结构，管状构造见图13、瓶状构造见图14、内置淋浴房存水弯见图15、内置带溢流的浴缸存水弯见图16。存水弯的水封深度H不应小于50nm,存水弯的规格分为DN32、DK40、DN50、DN63,可与相同规格的排水管连接。管状型墙出水存水弯图14瓶状型墙出水存水弯图15内淋浴房存水寄7.2.6温度循环按8.5.2.1要求，各类存水弯应进行5次冷热水循环测试。7.2.7排水流量按8.5.2.2测试方法，存水弯最大排水流量不应小于表19的要求。表19存水零排水流卫生器具类型洗脸盆浴缸淋浴盆妇洗器排水流量/(Ls)0.51.00.40.57. 2.8密封性能按8.5.2.3要求，所有存水弯在0.01MPa进水压力下持续5min,都不应有渗漏。8试验方法7.1 通用方法7.1.1 表面质在300IX的光照条件下，距产品60Onim处目测检查各个表面。7.1.2 喊7.1.2.1 管螺纹精度用符合GB/T73072001中B级精度等级的螺纹量规测定。7.1.2.2 螺纹尺寸用精度为0.02Inrn的量具测量规定尺寸。7.1.3 安装和拆卸对组装后的产品进行手感检查各活动部件是否灵活，有无卡阻现象。7.2 卫生器具连接尺寸偏差测定7.2.1 准备按照供应商提供的说明书，把隐蔽式支架调整到可以进行连接卫生洁具的状态。7.2.2 尺寸测定取下卫生器具连接件，按照供应商说明书或图纸规定的公称尺寸，对相应的隐蔽式支架上的用于固定卫生器具的螺纹定位孔间距、固定孔或其他连接结构的相关尺寸进行测定。7.2.3 垂直度测定安装卫生器具连接件，使之处于能够与卫生器具进行连接的状态。把可以与隐蔽式支架表面距离进行调整的连接件调整到极限位置。当极限位置的连接件端部与隐蔽式支架表面的距离小于15OnInl时，对端部直接进行测量与基部的垂直度：当极限位置不小于15Omnl时，把连接件端部调整到与隐蔽式支架表面的距离为150mm,然后测量端部与基部的垂直度。7.3 隐蔽式水箱7.3.1 耐用性试驶按附录A规定进行试验。7.3.2 排水流测定7.3.3 .1将隐蔽式水箱按照图17或制造商的要求安装上冲水直管和冲水阻尼管，图17为冲水直管和冲水阻尼管安装示意图。单位为毫米1密封埔电2冲水直管；3一冲水阻尼管。图17隐蔽式水箱冲水直管和阻尼管安装示意图CJ/T36320118. 3.2.2冲水试验高度排水落差大于20OnIln的隐蔽式水箱可按配套制造商规定的试验高度。排水落差不大于200mm的隐蔽式水箱均采用20Onlm±5mm的试验高度。8.3.23打开进水阀门，向水箱中进水至正常工作水位，关闭进水阀门。8.3.2.4 操作驱动机构排水至排水阀自动关闭。测定剩余水位高度，连续测定三次，在三次平均剩余水位处做水位标记。8.3.2.5 将水位调至剩余水位标记后，向水箱加入2.5L水，在此水位做上标记，定为L2,再向水箱加入3L水，在此水位做上标记，定为1“；最后向水箱加入0.5L水，在此水位做上标记，定为L。8.3.2.6 开启排水阀排水，记录水位从Ll排至L,时的时间，按式(1)计算排水流量；Q2=Vt2=3t2式中：Q2排水流量，(Ls);V.排水体积，(L)ti排水时间，(三)O83.2.7将水进至上。再连续测定两次，以三次测算的算术平均值为测定值。8.3.3隐蔽式水箱安全空隔的测试8.3.3.1按JC987规定测定盈溢水位线(SL)及临界水位线(CL),若所进水阀所标识的CL线符合防虹吸要求，则以标识的CL线为准；833.2测定在0.14MPa静压下进水至进水阀自初的水位，为测量工作水位线(WL);用精度为Imin刻度测量器具分别测成出水箱中的工作水位线L)、排水阀溢流口水位线(OL)水箱最低密封口水位线(NL)、盈溢水位线(SL)和临界水位线(CL)。计算出图10中所标示的高度差hg、huo.hu、hi2、hi3O8.3.4额定排水量的测定按GB6952中8.62规定测定平均用水量为额定排水量，以静压力0.14MPA的工作水位线为额定排水量标记线。8.3.5再开启功能试验8.3.5.1双冲式隐蔽式水箱：在0.4MPa的静压下，开启半冲水驱动装置，阀门能自动打开并进行至正常水位后自动关闭，观察并记录是否产生异常振动和噪声。83.5.2单冲式隐蔽式水箱：在0.14MPa的静压下，测量连续两次进水的水位差。8.3.6杭变形性试览8.3.6.1 将隐蔽式水箱安装成使用状态，正常工作的控制机构需要能够正常使用；并把隐蔽式水箱安装在检测工作台上；8.3.6.2 标准平面承压块由硬质材料制成的IIOmm+Imm、厚度不小于Iomm的片面压块；8.3.6.3 通过平面承压块将110N+10N的负荷加在被测隐蔽式水箱上中央距上部开口边缘120mm处，分三个检测位置，如图18所示。对隐蔽式水箱正面加载并保持10mine单位为亳米IlON图18变形测试位置示意图8.3.6.4 同时向隐蔽式水箱进水至规定水位，操作控制机构进行冲洗，直至隐蔽式水箱排水自动结束,测量工作水位和剩余水位，观察并记录操作中是否有异常。重复三次，计算三次测定水位的平均值，并标记。8.3.6.5 与测定排水流量时的工作水位和剩余水位标记对比，报告各水位差值。8.3.7Wi½将隐蔽式水箱刚性固定，使其不得在受力时有任何移动后，在冲水管正上方150Onin高处，使重量为10N+0.IN金属冲击锤自由落下对冲水管进行正向冲击，如图19所示。单位为亳米图19隐蔽式水箱抗冲击性检测若冲水管与隐蔽式水箱间有接缝，则把冲击点定位在焊缝后的第一个变径点后50mm处：若冲水管与隐蔽式水箱间没有焊缝而是整体一次工艺制成，则把冲击点定位在接管距第一次变径前50mm处：若接管与隐蔽式水箱或焊接缝之间没有变径，则把冲击点定位在接管距隐蔽式水箱体或焊接缝前50mm处；连续两次进行冲击试验，观察并记录冲水管及水箱有无任何开裂、漏水和不可恢复的永久性变形。8.3.8驱动机构操作力测试对于配置操作面板或其他操作机构的产品，按制造商提供的安装说明书，将操作面板安装在隐蔽式水箱上，在正常冲洗水量状态下，将测力装置置于操作面板或共他操作机构2mm远处，在IS内启动排水操作机构，纪录打开排水操作机构的最大按压力。8.3.93t三W½在0.6MPa的动压下进水，外力使进水阀处于全开状态，至水箱发生滥流状态下的最高水位，用精度为Imm刻度直尺或类似工具量盈溢水位。盈溢水位到溢流水位的距离不应小于25mm,溢流能力不小于20L/min一8.3.10螺纹连接式管件扭矩试验对于固定在隐蔽式支架上的全部螺纹连接式管件进行试验，在管件螺纹旋转方向施加20Nm的扭矩，保持2min0检查并纪录其管件的固定件有无损坏，螺纹是否滑牙和损伤。8.3.11即冲即停漏试方法隐蔽式水箱的排水面板上需设置停止符号。当正常按冲水面板冲水时，如需中途停止排水，可在排水面板上的停止符号上按下，即可停止冲水。8.3.12进水噪声涌定8.3.12.1仪器设备及环境要求精度为不低于0IdB（八）的声级计；噪声室应符合GB/T8768的要求，环境噪声不高于30dB（八）.8.3.12.2试验步骤a)将进水阀安装在测试室中的标准水箱上，标准水箱距地面高度为400mm,不加水箱盖。安置声级计，使其探测头距水箱前表面1m,高于地面lm°b)将进水动压力调整到0.3MPa,打开进水阀，1Omin后开始测量，至进水关闭。测定该过程的累计百分数声级Lgn。重复3次，以3次算术平均值为测量值。8.3.13进水阀进水流溜试将进水阀安装在内容积为40OnIm义175mmX300mm的标准水箱中；用量筒量取6L±0.IL水倒入水箱中，并做出该液面高度的明显标记；将动压力调整为0.05MPa±0.002MPa,将进水阀完全打开。用秒表测量水位达到预定水位的时间t,0.30MPa±0.002MPa,测定进水时间t,重复三次。进水流量Ql按式(2)计算：CJr3632011Ql=V1t1式中：Qi进水流量(Ls);Vi每次进水量(L);t1每次进水所用时间(s)。以三次的算术平均值为测定值。8.3.14箱体的拉伸强度测试方法按GB/T1040.2的规定要求，制成IA型试样，在拉力机上做测试。8.4隐蔽式水箱支架8.4.1耐腐蚀性8.4.1.1隐蔽式水箱支架及用于承载悬挂洁具相关的所有金属件，按GB/T10125进行72h的中性盐雾试验。1.1.1 4.1.2用于非长期承受载荷的金属件，按GB/T10125进行48h的中性盐雾试验。1.1.2 安全载荷试验按附录B规定方法进行。1.1.3 平面度测定用Im钢尺进行平面法测量隐蔽式支架及隐蔽式支架上所有包括管道固定件在内的所有零部件及零件加工的凸起部分。8.5地漏和存水弯8.5.1 地漏试验方法地漏的算子承载能力、耐压试验、排水流量测试、自清能力测定、耐热性能试验、水封稳定性能测试应按CJ/T186的规定。8.5.2 存水弯8.5.3 2.1温度循环测试各类存水弯应按照以下要求进行5次冷热水循环测试。a)常压下，在(9395)C和以0.5Ls的恒定流量的水温中持续15min。b)常压下，在(1525)°C和以0.5Ls的恒定流量的水温中持续10min。8.5.2.2流测试8.5.2.2.1 浴缸存水弯，洗脸盆和妇洗器存水弯流量测试容器尺寸按照图20进行。单位为亳米0-151消除紊流装置；2 流量计；3 溢流孔；4 调节阀；5 溢流水平线6 液位U;7 液位C;8 排水口；Hl溢流孔中心高度。图20浴缸落水存水旁、洗脸盆和妇洗器存水客流测试容器存水弯安装在透明测试水箱底部，排水口可以通过塞子开启。测试的水位按照以下规定设置：一一测试水位C:洗脸盆和妇洗器存水弯（I20±2）mm;测试水位U:浴缸存水弯（300±2）nm;通过开启调节阀来稳定并调节进水流量；当测试水位C和U稳定后，流量计显示的数值即为存水弯的流量。8.5.2.2.2淋浴房存水弯的流量测试容器尺寸按照图21进行。单位为亳米1测试水位；2_K倒淞谷房存水口平面）。图21淋浴房存水鸾的流测试容器向水箱内注水到参考水位。调整水量达到恒流量并维持在参考水位以上（15±l）mm,当液位和流量稳定时，此时流量计显示的流量即为淋浴房存水弯的排水流量。8.5.2.3密封性能测试按照图22要求，在0.01MPa压力下持续5min,适用于所有的存水弯。如果存水弯要求做温度循环测试，该密封牲能测试应当在温度循环测试后立即进行。单位为亳米1进水口。图22密封性能测试9检验规则产品检验分为出厂检验和型式检验。9.1 出厂检验9.1.1 检验项目出厂检验项目见表20。«20出厂检验项目序号出厂检验项目标准条款1*管材和管件42坐便器连接件外观5.6.33隐蔽式安装部件外观6.1.24隐蔽式安装部件安装拆卸6.1.35进水阀耐压性6.2.3.16排水阀密封性6.2.3.17管螺纹6.2.3.38再开启功能6.2.49隐蔽式支架外观6.3.310隐蔽式支架平面度6.3.511地漏外观7.1.612存水弯外观7.2.4管材和管件的出厂检验按相对应的标准进行。9.1.2 组批与抽样方案以同类别同品种同型号产品进行组批。按GB/T2828.1的规定进行，采用一般检验水平II,正常检查一
