CJT177-2002 建筑排水用卡箍式铸铁管及管件.docx

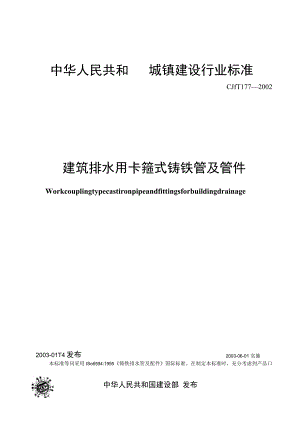

中华人民共和城镇建设行业标准CJfT1772002建筑排水用卡箍式铸铁管及管件Workcouplingtypecastironpipeandfittingsforbuildingdrainage2003-06-01 实施中华人民共和国建设部 发布2003-01T4发布本标准等同采用ISo6594:1995铸铁排水管及配件国际标准。在制定本标准时，充分考虑到产品口径标准尺寸应符合我国计量法规定，统一采用了公制尺寸标准，便于与国家标准的其他排水管材（如PVC-U管、镀锌管等）相连接，以保证工程质量，避免因管材大小不一而造成漏、渗水现象。根据我国实际情况，本标准对管外径、管壁厚作出了明确的正负公差标准要求。在配套管件中，为便于横管安装时形成自然坡度，对T型三通、TY型三通、T型四通的角度作了统一的规定。增加在工程安装中需采用的承重短管、鸭脚支撑弯头等管件的标准。增加对直管、管件内外涂料及涂层厚度的要求。增加对不锈钢卡箍的材料及加强卡箍的标准要求。本标准制定的建筑排水用卡箍式铸铁管及管件材料的化学成分、尺寸允许偏差、抗拉性能、耐水压性能的技术要求及试验方法达到或超过ISO6594:1995铸铁排水管及配件标准规定。考虑到产品的配套性、市场销售和工程用户安装需求的实际情况，只对少数尺寸作了修改。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准由广州市鑫鸿机电设备有限公司、广州市设计院、上海市沪标工程建设咨询有限公司、中元国标工程设计研究院负责起草。本标准主要起草人：杨丹东、李斌、赵力军、姜文源、黄晓家、李士林、洪波、梁传新、洪伟、孙惠军。建筑排水用卡箍式铸铁管及管件1范围本标准规定了建筑排水用卡箍式铸铁管及管件的尺寸、外形及重量、要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书。本标准适用于DN50DN300建筑排水用卡箍式铸铁管及管件（以下简称直管及管件），使用范围为：建筑排水用废水和污水管道；建筑排水用雨水管道；建筑排水用通气管道。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T223.21981I钢铁及合金中含硫量的测定GB/T223.3-1988钢铁及合金化学分析方法二安替比林甲烷磷铝酸重量法测定磷量GB/T2281987金属抗拉伸试验方法GB/T2301991金属洛氏硬度试验方法GB/T2321999金属材料弯曲试验方法GB/T2461982金属管压扁试验方法GB/T5281992硫化橡胶和热塑性橡胶拉伸性能的测定GB/T5311992橡胶邵尔A硬度试验方法GB/T708-1988冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T16821994硫化橡胶低温脆性的测定单试样法GB/T16831981硫化橡胶恒定形变压缩永久变形的测定方法GB/T16851992硫化橡胶常温和高温压缩应力松弛的测定GB/T1690-1992硫化橡胶耐液体试验方法GB32801992不锈钢冷轧钢板标准GB/T35121983橡胶热空气老化试验GB4334.1-4334.6-2000不锈钢腐蚀试验方法HG/T30911998给排水管道用橡胶密封圈胶料3术语3 .1离心铸造工艺运用水平旋转离心式的铸造技术。3.2机压砂型铸造工艺运用机械设备控制进行射压或机压砂型的铸造技术。3.3卡箍用于铸铁管及管件连接和固定橡胶密封圈的组件。3.4橡胶密封圈卡箍式铸铁排水管连接部位止水用组件。3.5加强型卡箍卡箍式铸铁排水管用于立管下部弯头接口部位的卡箍。3.6鸭脚支撑弯头卡箍式铸铁排水管用于立管底部带肘的弯头。3.7承重短管卡箍式铸铁排水管用于传递管道重量予支(吊)架和楼板的专用管件。3.8防虹吸存水弯在排水过程中，防止破坏浴、厕具自身水封现象的管件。4尺寸、外形及质量3.9 直管：应使用离心铸造工艺生产直管。直管长度L=3000mm±20mm,尺寸和质量见图1和表1。图1直管表1直管尺寸和质量单位为亳米公称直径外径壁厚直管单位质量/(kgm)直管管件DNDE外径公差公差公差5058+2.01.03.50.54.2-0.713.075833.5-0.54.2-0.718.91001103.50.54.2-0.725.2125135±2.04.0一0.54.71.035.41501604.00.55.3-1.342.22002105.0一Lo6.0-1.569.3250274+2.0-2.55.5-1.07.01.599.83003266.0-1.08.0-1.5129.7注：本标准质量为物理质量。3.10 件：应使用机压砂型铸造工艺生产。各端最小直管段长度1见图2,不应小于表2规定。管件不锈钢卡箍直管图2管及管件最小宜管段长度表2最小直管段长度单位为常米公称直径DN密封区1公称直径DN密封区1503015050753520060100402507012545300804. 2.145。弯头：45。弯头见图3,尺寸和质量见表3。图345。弯头表345°弯头尺寸和质量公称直径DNrnam质量kg50500.675601.0100701.8125802.3150903.22001106.525013010.030015516.44 .2.288°弯头：88°弯头见图4,尺寸和质量见表4。图488。鸾头表4880弯头尺寸和质公称直径DNma/mm质量kg50750.775951.41001102.01251253.21501454.22001757.525022014.830026024.05 .2.3乙字弯头：乙字弯头见图5,尺寸和质量见表5。图5乙字弯头表5乙字膏头尺寸和质公称宜径DN/nma/mmb/mm1/mm质量kg5065501650.97565651901.710065702052.812565802253.615065902455.320065HO2858.950130502301.475130652602.4表5（续）公称直径DNAuna/mmbmn1/mm质量kg100130702703.4125130802904.8150130903106.920013011035011.450200503001.975200653303.2100200703404.4125200803606.2150200903808.720020011042014.16 .2.488°小半径弯头：88°小半径弯头见图6,尺寸和质量见表6。图688。小半径鸾头表688°小半径弯头尺寸和质公称直径DN/rnma/mmb/mm1/mm质量kg50100501211.275125601502.0100140701703.3125160801954.6150180902197.04.2.588°大半径弯头：88°大半径弯头见图7,尺寸和质量见表7。表7大半径弯头尺寸和质量公称直径DN/irnna/mmb/mm1/mm质量kg50250502301.775310602803.5100312702914.8125321803086.8150333903259.8图788°大半径弯头4.2.688。鸭脚支撑弯头，排水落差较大，立管转横管时安装鸭脚支撑弯头。88。鸭脚支撑弯头见图8,尺寸和质量见表8。图888°鸭脚支撑弯头表888°鸭脚支撑弯头尺寸和质量公称直径DWnrna/mmb/mm1/mm质量kg75601501504.1100701701705.3125801951957.81509021921910.020011024024018.525013028028022.730015532032052.24.2.788°长短弯头：88°长短弯头见图9,尺寸和质量见表9。图988°长短弯头表988°长短弯头尺寸和质量公称克径DN/mma/mmb/mm1/mm质：fi/kg100250110140464.2.845°三通：45°三通见图10,尺寸和质量见表10。表1045°三通尺寸和质公称直径mmlna/mmb/mmc/mm质量kgDNlDN25050160115451151.37050180135451351.97575215155601552.410050190150401502.510075220170601703.6100100260190701904.312550200160401603.212575235190451904.3125100270210602105.0125125305230752306.115050230180501803.715075250200502006.0150100280225552256.5150125320240602408.1表10（续）公称直径mmlma/mtnb/mmc/mm质量kgDNlDN2150150355265902659.320075255195601958.3200100300230702309.12001253352756027511.92001503753007530011.620020045534011534016.32501003202457534515.42501504053258032520.22502004703809038024.825025056043013043031.53001003502757527522.03001504153358033526.03002004853959039534.030030066050515550550.14.2.988°三通：88°三通见图11,尺寸和质量见表IL图1188°三通表1188°三通尺寸和质量公称直径mmlmna/mmb/mmc/mme/mm质量kgDNlDN2505014520.07980661.1755015522.08390731.6757518522.09895831.81005017022.094105762.71007519022.0102115882.5表11（续）公称直径/ironlrna/mmb/mmcne/mm质量kgDNlDN210010022022.01151151053.61255018025.098120823.01257520525.0109125963.612510023525.01251301104.012512526025.01371351234.61505020027.51001401003.71507522027.51201401004.015010024527.51301451155.215012527527.51471501286.215015030027.51561551426.320010027032.51441751268.020012529532,51561801399.820015032532.517318515210.720020036032.518020018012.825025045038.022523022519.830030053042.026527126532.0421088CTY三通：88°TY三通见图12,尺寸和质量见表12。图12880K三通表1288oTY三通尺寸和质量公称宜径mma/mmbmnc/mmhm1/mm侦量kgDNlDN25050115115102401601.47550135135116401802.27575155155139452153.2表12（续）公称直径mma/mrab/mmcmh/mm1/mm质量kgDNlDN210050150150127401802.310075170170150452203.810010019C19C174502604.115050205205185402305.415075215215190452606.4150100225225198502807.51501502652652446035512.120075245245212452859.22001002602602235030011.42001503003002696037516.82002003403403157045523.42501002902902605033017.02501503403403056038523.52502003803803437047031.02502504304304018056041.83001003103102755034523.63001503703703406040030.13002004204203907049530.23002504654654268058052.43003005055054739560067.64.2.1188°直角四通：88°直角四通见图13,尺寸和质量见表13。图1388°直角四通表1388°直角四通尺寸和质量公称直径DN/mm1/mma/mmbunc/mm质量kg100×100X1002201151151053.6125×100X100235125130HO4.4150×100×1002451301451156.14.2.1288°四通：88°四通见图14,尺寸和质量见表14。公称直径/mmlmaunbmcune/mmf/mm质量kgDNlDN2DN31005050170949410576752.2100757519010210211088882.71001001002201151151151051053.2150100502451301041451411155.0150100752451301121451331156.01501001002451301301451151155.74.2.13承重短管：承重短管及支架见图15和图16,尺寸和质量见表15和表16.图15承重短管图16承重短管支架表15承重短管尺寸和质公称直径DNundm1/mm质量kg50872001.375Ill2002.01001452002.31251702003.01501952004.02002452006.025030925010.030036125014.0CJ1772002表16承重短管支架尺寸和质公称直径DN/mmawb/mmc/mmd/mm质量kg5063931481950.775861131702151.0IOC1131472022501.31251381712252751.51501631963103002.02002132503953603.52502793443954458.030033039244850010.04. 2.14P型存水弯：P型存水弯见图17,尺寸和质量见表17.表17P型存水弯尺寸和质量公称直径DN/mmh/mmknmmlwn质量kg5050223751804.675502231002256.31005025012030010.51505028013043016.14.2. 15S型存水弯：S型存水弯见图18,尺寸和质量见表18.图18S型存水弯表18S型存水弯尺寸和质量公称直径DN/mmh/mmnmmmkm质量kg50502231601403.275502232101966.21005025024024012.01505028027034023.04.2.16H管：H管图19,尺寸和质量见表19。图19H管表19H管尺寸和质量公称直径mmarnb/mmcunpun质量kgDNlDN21007540140401006.510010040140401007.81507540210501009.9150100402105010010.94.2.17小H透气管（右型）：右型小H透气管见图20,尺寸和质量见表20。图20小H透气管表20小H透气管尺寸和质量公称直径mmDNlDN2a/mrab/mmc/randunp/mm质量kg100754042401401005.81001004042401401007.0150754042402001009.115010040424020010010.04. 2.18小H透气管（左型）：左型小H透气管见图21,尺寸和质量见表21。图21小H透气管表21小H透气管尺寸和质量公称直径mma/mmb/mmcmdunp/mm质量kgDNlDN2100754014040421005.4150754021050421008.51501004021050421009.34.2. 19防虹吸存水弯：防虹吸存水弯见图22,尺寸和质量见表22。I Il 1图22防虹吸存水弯表22防虹吸存水弯尺寸和质量公称直径DN/mma/mmb/mmcmp/mmf/mmh/mm1/m质量kg505858302098502314.17583603520108502616.3100110624020130503458.74.2.20检查口：检查口见图23,尺寸和质量见表23。图23检查口表23检查口尺寸和质量公称直径DN/mma/mmb/mmp/mmlwn质量kg5059105531752.17569125732052.9100841591002504.41501041591003006.820013515910035011.825017033020040032.530019538020045046.04.2.21直式清扫口：直式清扫口见图24,尺寸和质量见表24。1208图24直式清扫口表24直式清扫口尺寸和质量公称直径DN/mma/nrnb/nmcwnfm质量kg50354016200.875404018201.3100454020202.0150504020203.24. 2.22横式清扫口：横式清扫口见图25,尺寸和质量见表25。图25横式清扫口表25横式清扫口尺寸和质量公称直径DNmamb/mmc/mmemfung/ran1/mm质量kg506346201618461621.3758971201818711962.210012096202018962253.315012096202018963207.3200120962020189636015.34.2.23大小接头：大小接头见图26,尺寸和质量见表26.图26大小接头表26大小接头尺寸和质量公称直径mm1/mmarenbren质量:kgDNlDN275507535400.6100508035450.9100758540451.0125508535501.4125759040501.61251009545501.7150509535602.01507510045552.115010010545602.215012511050602.420010011545703.120012512555703.220015012555703.425015013560756.825020014570757.0300150150609010.7300200160709011.4300250170809012.44.2 .24堵头：堵头见图27,尺寸和质量见表27。图27堵头表27堵头尺寸和质公称直径DN/mmlun质量kg50300.375350、5100400.8125451.1150501.7200603.1250706.0300809.54.2.25透气帽：透气帽见图28,尺寸和质量见表28。图28透气帽表28透气帽尺寸和质量公称直径DN/mmamb/mmc/mmlm质量kg75367097900.91003690124902.415036140176902.84.3 不锈钢卡箍及橡胶密封圈4.3.1钢带型不锈钢卡箍：钢带型不锈钢卡箍见图29,规格尺寸见表29.!>N5O -DNIOODN25 -DNMIO图29钢带型不锈钢卡箍表29钢带型不锈钢卡箍规格尺寸公称直径DNunaunb/mm最小最大505450767554761011005410112712576131157150761591822001012092332501012652983001013203524.3.2拉锁型不锈钢卡箍：拉锁型不锈钢卡箍见图30规格尺寸见表30.图30拉锁型不锈钢卡箍表30拉锁型不锈钢卡箍规格尺寸公称直径DN/mma/mmb/mm507039759539100122391251525415017754200238634.3.3加强型不锈钢卡箍：加强型不锈钢卡箍见图31规格尺寸见表31.图31加强型不锈钢卡箍表31加强型不锈钢卡箍规格尺寸公称直径DNmma/mmb/mm1/mm5023748475239984100231248412523149108150231741082002322414125027294141300273461414. 3.4钢带型橡胶密封圈：钢带型橡胶密封圈见图32规格尺寸见表32.图32钢带型橡胶密封姮表32钢带型橡胶密封圈规格尺寸公称直径DNuna/mmb/mmc/mmk/mme/tnmf/mmg/mm50275457502.52,44.575275482742.52.44.5100275410910132.44.512537.57513412542.44.515037.57515915042.44.52005010020819852.44.52505010027224852.44.5300501003242985354.3.5拉锁型橡胶密封圈：拉锁型橡胶密封圈见图33规格尺寸见表33。图33拉锁型橡胶密封圈表33拉锁型橡胶密封圈规格尺寸公称直径DN/mma/mmbmc/mmd/mme/nmf/mm506838502.52.84.5759338742.52.84.510012038104334.812515053125434.815017553150434.8200236621985455要求5. 1直管、管件、卡箍及橡胶密封圈应按经规定程序批准的图样及技术文件制造。5.2 直管与管件应为灰口铸铁，组织应致密，其磷质量分数不应大于0.2舟,硫质量分数不应大于5.3 直管与管件的内外表面应光洁、平整、不允许有裂缝、冷隔、蜂窝及其他防碍使用的缺陷，不影响使用的铸造缺陷允许修补，但修补后局部凸起处必须磨平，修补后应符合本标准的要求。5.4 直管与管件端口边缘应平整，不应有崩口。管的端口平面应与管的对称轴垂直，与直角的最大偏差DN50-DN200为-3°DN250-DN300为一2°5.5 直管与管件管口不允许变形，椭圆度公差范围为：DN50+hDN75+l;DN100±1.5;DDNl25±I.5;DN150±1.5;DN200±2;DN250±2:DN300±2o5.6 直管与管件的抗拉强度不应小于150MPa05.7 直管弯曲度不应大于2mm/mo5.8 直管与管件的管环压扁强度不应小于300MPa,强度由式(1)计算：3F(d-e)a=；fx式中；F施加的负荷，N;d测试前管的平均外径，mm;e断裂水平时测得的平均厚度，mm;b平均长度，mmo5.9 直管与管件应能承受内水压为0.35MPa,时间为3min的耐水压试验。试验后应无渗漏水现象。5. 10直管与管件应能切割、钻孔。5.11 重量偏差5.11.1 直管与管件按理论重量交货。5.11.2 每根直管重量允许偏差为±8%。5.11.3 每根管件重量允许偏差为±10%。5.12 涂层5.12.1 直管及管件内外壁涂层不允许灰层腻子打底。直管内壁、管件内、外壁应使用聚脂漆涂料。直管外壁应使用聚脂涂料或一般防锈漆涂料。直管及管件外涂颜色常用铁红色。5.12.2 直管及管件在进行内、外壁涂料之前，应保持表面干燥，应消除锈痕和粘性或油性异物，如油脂、油斑等。5.12.3 直管外壁及管件内、外壁涂料应不宜燃烧，不含有毒金属。工程进行翻涂时不反底，涂层厚度易为60±10o5.12.4 直管内壁涂料应有阻燃性，表面光滑，涂层厚度易为120U±20U5.13 不锈钢卡箍5.13.1 不锈钢卡箍使用ICrl8Ni9或2Crl8Ni9,物理性能应符合GB3280要求。5.13.2 钢带型不锈钢卡箍的厚度：钢带0.65mm,波纹板0.2mm;拉锁型不锈钢卡箍材料的厚度：平板0.6mm;加强型不锈钢卡箍的厚度；板材2.5mm。5.13.3 不锈钢卡箍的螺栓材料是ICrl8Ni9或2Crl8Ni905.14 橡胶5.14.1 用于制造橡胶密封圈的材料是三元乙丙（EPDM）橡胶、氯丁橡胶、丁睛橡胶、丁笨橡胶等。5.14.2 制造橡胶圈所用材料中，不应含有再生胶，不应含有任何有害于橡胶圈和管材的杂质。5.143橡胶圈应质地均匀，不应有蜂窝、气孔、皱折、缺胶、开裂及飞边等缺陷。5.14.4橡胶圈的物理、化学性能应符合HG“3091要求。6试验方法6.1 材质分析试验方法按GB/T223.2、GB/T223.3、G
