PLC基本技能实操——实训十五 邮件分拣机控制.docx

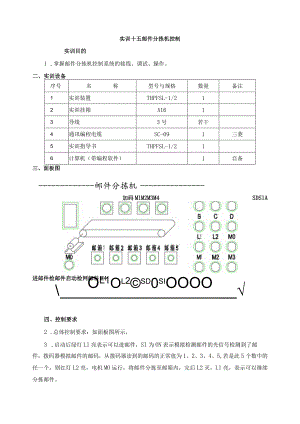

实训十五邮件分拣机控制实训目的1 .掌握邮件分拣机控制系统的接线、调试、操作。二、实训设备序号名称型号与规格数量备注1实训装置THPFSL-1/212实训挂箱A1613导线3号若干4通讯编程电缆SC-091三菱5实训指导书THPFSL-1/216计算机（带编程软件）1自备三、面板图邮件分拣机加码MlM2M3M4SDSlA进邮件检邮件启动检网邮科M4OL1Ol2©sd0siOOOO四、控制要求2 .总体控制要求：如面板图所示，3 .启动后绿灯Ll亮表示可以进邮件，Sl为ON表示模拟检测邮件的光信号检测到了邮件，拨码器模拟邮件的邮码，从拨码器读到的邮码的正常值为1、2、3、4、5,若是此5个数中的任一个，则红灯L2亮，电机MO运行，将邮件分拣至邮箱内，完后L2灭，Ll亮，表示可以继续分拣邮件。4 .若读到的邮码不是该5个数，则红灯L2闪烁，表示出错，电机MO停止，重新启动后，能重新运行。五、程序流程图六、端口分配及接线图1.端口分配及功能表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1XOOSD启动开关2XOlSl检测邮码3X02ABCD码A4X03BBCD码B5X04CBCD码C6X05DBCD码D7YOOLl进邮件8YOlL2检邮件9Y02MO传送电机10Y03Ml邮箱111Y04M2邮箱212Y05M3邮箱313Y06M4邮箱414Y075邮箱515主机COM0、COMkCoM2、COM3接电源GND电源地端2. PLC外部接线图三+24VCOMCOMOXOOYOOXOlCOMIX02YOlX03COM2X04MYO2X05局Y03霓COM3Y04Y05Y06Y07VIsrVRLXI,R二RSL二.R滔R己七、操作步骤1 .检查实训设备中器材及调试程序。2 .按照I/O端口分配表或接线图完成PLC与实训模块之间的接线，认真检查，确保正确无误。3 .打开示例程序或用户自己编写的控制程序，进行编译，有错误时根据提示信息修改，直至无误，用Se-09通讯编程电缆连接计算机串口与PLC通讯口，打开PLC主机电源开关，下载程序至PLC中，下载完毕后将PLC的“RUN/STOP”开关拨至“RUN”状态。4 .打开“启动”开关，绿灯Ll亮，表示可以进邮件。5 .将拨码器拨到1、2、3、4、5中的任一个数。6 .打开“S1”开关，表示模拟检测邮件的光信号检测到了邮件。7 .检邮件L2亮，电机MO运行，将邮件分拣至邮箱内，完后L2灭，LI亮，表示可以继续分拣邮件。8 .将拨码器拨到1-5以外的数，则红灯L2闪烁，表示出错，电机Mo停止，重新启动后，能重新运行。八、实训总结1.总结记录PLC与外部设备的接线过程及注意事项。
