《UG造型设计》期末试卷及答案.docx

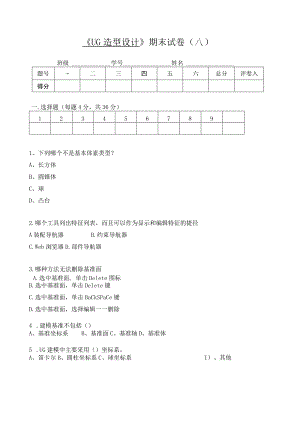

UG造型设计期末试卷（八）班级学号姓名题号二三四五六总分评卷入得分一.选择题（每题4分，共36分）1234567891、下列哪个不是基本体素类型？A、长方体B、圆锥体C、球D、凸台2.哪个工具列出特征列表，而且可以作为显示和编辑特征的捷径A装配导航器B.约束导航器C.Web浏览器D.部件导航器3.哪种方法无法删除基准面A.选中基准面,单击Delete图标B.选中基准面，单击Delete键C.选中基准面，单击BaCkSPaCe键D.选中基准面，选择编辑一一删除4 .建模基准不包括（）A、基准坐标系B、基准面C、基准轴D、基准体5 .UG建模中主要采用（）坐标系。A、笛卡尔B、圆柱坐标系C、球坐标系I）、其他6、在UGNXI2.O软件的用户界面里，哪个区域提示你下一步该做什么？A、信息窗口B、提示栏C、状态栏D、部件导航器7、以下说法错误的是：A、实体与实体可以进行求和的布尔操作B、实体与片体不可以进行求和的布尔操作C、片体与片体可以进行求和的布尔操作D、实体与实体可以进行求差的布尔操作8 .在用户定义倒角命令中，提供了几种修剪方式（）As3B、5C、8D、159 .在UG操作中，控制当前视图的热键是（）A、F4B、F5C、F7D、F8二.判断题（每题3分，共24分）123456781、在建模时，可以在参数输入框中输入单位。（）2、默认情况下，厚度为正值时，抽壳操作是从实体的外表面向实体内部按照指定的厚度抽空实体。（）3、在任何时候，工作层只能有一个。（）4、坐标系是任何造型系统必不可少的要素，NX12.O建模的坐标系分为工作坐标系（WCS）和绝对坐标系。工作坐标系是用户在建模的时候直接应用的坐标系，绝对坐标系是系统坐标系，可以有一个或多个绝对坐标系。（）5、在一个模型文件中可以保存多个用户坐标系，但坐标系过多会在一定程度上干扰建模。（）6、阵列后，目标特征与成员、成员与成员之间都是相互关联的，故对目标特征或阵列成员的参数进行编辑后，都会影响其阵列中的所有成员和目标特征。（）7、长方体的长度可以指定负值。（）8、一个已用定位尺寸定位的特征可以利用移动特征命令来移动。（）三、填空题（每空2分，共26分）1 .基本体素特征可以利用几个简单的参数方便的描述2 .一个基准坐标系包括一个坐标系、一个基准面、个基准轴和一个原点。3 .布尔运算由、三种命令组成。4 .阵列特征由、两种类型组成四、简答题（14分）1.简述Y形管绘图步骤，可画图描述。UG造型设计期末试卷（八）三.填空题（26分）1.长方体、圆柱、圆锥、球体2.1、3、3、13 .求差、求和、求交4 .线性阵列、圆形阵列四，简答题（14分）1 .绘制Y形管二维平面草图，绘制一半即可。2 .在顶端绘制半圆形，低端绘制圆弧。3 .使用扫掠命令对两个圆弧进行扫掠。4 .连接部分使用填充曲面命令。5 .在使用镜像特征完成建模
